矿粉筛分试验操作流程

粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

2、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和料的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

二、仪具与材料1、试验筛：根据需要选用规定的标准筛。

2、摇筛机。

3、天平或台秤：感量不大于试样质量的0.1％。

4、其它：盘子、铲子、毛刷等。

三、试验准备按规定将来料用分料器或四分法缩分至下表1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

筛分用的试样质量表1公称最大粒径(mm)756337.531.526.519169.5 4.75试样质量不小于(kg)10854 2.52110.5四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

2、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。

矿粉的颗粒级配一、目的与适用范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。

二、依据标准《公路工程集料试验规程》JTG E42-2005三、仪器设备标准筛：孔径为0.6㎜、0.3㎜、0.15㎜、0.075㎜。

天平：感量不大于0.1g。

烘箱：能控温在105℃±5℃。

搪瓷盘。

橡皮头研杵。

四、试验步骤4.1将矿粉试样放入105℃±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团粒存在，可用橡皮头研杵轻轻研磨粉碎。

4.2将0.075㎜筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075㎜部分可弃去。

4.3除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0. 075mm筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛0.075㎜筛下部分任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当用手扰动试样，加速矿粉过筛，待上层筛冲干净后，取去0.6mm 筛，接着从0.3mm筛或0.15m筛上冲洗，但不得直接冲洗0.075mm筛。

注:①自来水的水量不可太大太急，防止损坏筛面或将矿粉种出，水不得从两层筛之间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可由人工浇水冲洗。

②如直接在0.075㎜筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

4.4分别将各筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后，稍稍倾斜搪瓷盘，仔细出去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至0.1g。

五、计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，精确至0.1%。

用100减去0.6mm、0.3mm、0.15mm、0.075mm各筛的分计筛余百分率，即为通过0.075mm的通过百分率，加上0.075㎜筛的分计筛余百分率即为0.15㎜筛的通过百分率，依次类推，计算出各号筛的通过百分率，精确至0.1%。

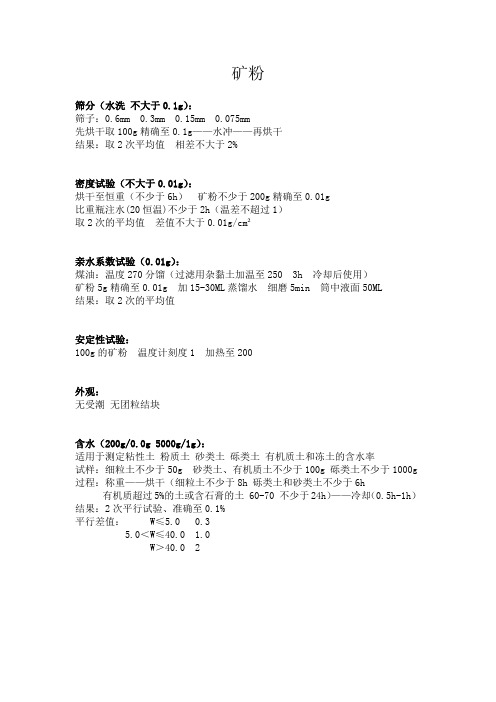

矿粉筛分（水洗不大于0.1g）：筛子：0.6mm 0.3mm 0.15mm 0.075mm先烘干取100g精确至0.1g——水冲——再烘干结果：取2次平均值相差不大于2%密度试验（不大于0.01g）：烘干至恒重（不少于6h）矿粉不少于200g精确至0.01g比重瓶注水(20恒温)不少于2h（温差不超过1）取2次的平均值差值不大于0.01g/cm²亲水系数试验（0.01g）：煤油：温度270分馏（过滤用杂黏土加温至250 3h 冷却后使用）矿粉5g精确至0.01g 加15-30ML蒸馏水细磨5min 筒中液面50ML结果：取2次的平均值安定性试验：100g的矿粉温度计刻度1 加热至200外观：无受潮无团粒结块含水（200g/0.0g 5000g/1g）：适用于测定粘性土粉质土砂类土砾类土有机质土和冻土的含水率试样：细粒土不少于50g 砂类土、有机质土不少于100g 砾类土不少于1000g 过程：称重——烘干（细粒土不少于8h 砾类土和砂类土不少于6h 有机质超过5%的土或含石膏的土 60-70 不少于24h）——冷却（0.5h-1h）结果：2次平行试验、准确至0.1%平行差值： W≤5.0 0.35.0＜W≤40.0 1.0W＞40.0 21、简述矿粉亲水系数试验目的与适用范围。

答：矿粉的亲水性系数即矿粉在水（极性介质）中膨胀的体积与同一试样在煤油（非极性介质）中膨胀的体积之比。

用于评价矿粉与沥青的粘附性能。

本方法也适用于测定供拌制沥青混合料用的其他填料，如水泥、石灰、粉煤灰的亲水系数。

3、简述T0118-2007矿粉界限含水率试验中，其结果整理的方法。

答：在双对数坐标纸上，以含水率w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水率的h-w图。

连此三点，应呈一条直线。

如三点不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限（a点含水率）在hp-wl图上查得hp，以此hp在h-w的ab及ac两直线上求出相应的两个含水率。

矿粉筛分试验作业指导书3.14.1目的与适用范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其它填料如水泥、石灰、粉煤灰的颗粒级配。

3.14.2仪具与材料标准筛：孔径为0.6㎜、0.3㎜、0.15㎜、O.075㎜。

天平：感量不大于0.1g。

烘箱：能控温在105℃±5℃。

搪瓷盘。

橡皮头研杵。

3.14.3试验步骤1、将矿粉试样放人105℃±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团粒存在，可用橡皮头研杵轻轻研磨粉碎。

2、将0.075㎜筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075㎜部分可弃去。

3、除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0.075㎜筛上的矿粉倒回0.6㎜筛上，在自来水龙头下方接一胶管，打开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075㎜筛下部分任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当用手扰动试样，加速矿粉过筛，待上层筛冲干净后，取去O.6㎜筛，接着从O.3㎜筛或0.15㎜筛上冲洗，但不得直接冲洗O.075㎜筛。

注：①自来水的水量不可太大太急，防止损坏筛面或将矿粉冲出，水不得从两层筛之间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可由人工浇水冲洗。

②如直接在0.075㎜筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

4、分别将各筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后，稍稍倾斜搪瓷盘。

仔细除去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至O.1g。

3.14.4计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，精确至0.1％。

用100减去0.6㎜、O.3㎜、0.15㎜、0.075㎜各筛的分计筛余百分率，即为通过0.075㎜筛的通过百分率，加上0.075㎜筛的分计筛余百分率即为0.15㎜筛的通过百分率，依次类推，计算出各号筛的通过百分率，精确至0.1％。

矿粉的细度试验方法“哎呀，这矿粉是啥玩意儿啊？咱今天就来好好研究研究矿粉的细度试验方法。

”有一天，在学校的科学课上，老师拿着一小袋矿粉走进教室。

同学们都好奇地看着，叽叽喳喳地讨论起来。

“这东西能干啥呀？”“看着好奇怪哦。

”老师笑着说：“同学们，今天我们来学习矿粉的细度试验方法。

”首先呢，咱得准备好试验用的工具，就像咱做饭得有锅碗瓢盆一样。

要有筛子、天平啥的。

把矿粉放到筛子上，轻轻摇晃，就像摇摇篮似的。

这时候那些细的矿粉就会掉下去，粗的就留在筛子上。

嘿，你说这像不像在挑沙子呀？那些细的矿粉就好比是小小的沙粒，能通过筛子的小孔。

做这个试验的时候可得注意啦！不能太用力摇晃筛子，不然会把不该掉下去的也给晃下去了。

还有啊，一定要准确称重量，要是称得不准，那结果可就不靠谱喽。

这就跟咱考试做题一样，得认真仔细，不能马虎。

那矿粉的细度试验有啥用呢？它的应用场景可多啦！比如说在建筑工地上，要是矿粉太粗，那水泥的质量可能就不好，盖出来的房子说不定就不结实。

要是矿粉很细呢，就能更好地和其他材料混合，让建筑更牢固。

这就像我们玩拼图，小块的拼图能更好地拼在一起，做出漂亮的图案。

矿粉细了，就能和其他材料更好地“合作”，发挥出更大的作用。

我记得有一次，我们去参观一个建筑工地。

那里的叔叔给我们介绍了矿粉的重要性。

他说：“要是矿粉的细度不合适，这大楼可就盖不好啦。

”我们这才明白，原来这么个小小的试验，作用可大着呢！矿粉的细度试验方法真的很重要。

它能让我们知道矿粉是不是合格，能不能用在各种地方。

我们可不能小看这个试验，它就像一个小侦探，能帮我们找出矿粉的秘密。

所以呀，我们要认真学习这个试验方法，以后说不定还能派上大用场呢！。

105+5）中烘干冷却备用。

：1）准确称量烘干试样500g（m1精确0.5g），置于套筛10min。

然后取出套筛，再按筛孔大1%时为止，逐个分筛。

2）称量每个筛余试样的质量。

要求称量精确至0.5g，1%。

沥青路面用细集料（天然砂、人工砂、石屑）确称取烘干试样约500g.将试样置于洁净容器中，加足够数量的洁净水，将集将容器中悬浮液倒入用1.18mm筛及0.075mm的套筛将全部集料用水冲入搪瓷盘中，放入烘箱烘干称重。

将干料置于套筛上后，置于摇筛机上，摇筛约10min,并称取每层筛余量。

（精确0.5g 筛前和筛后相差1%）。

计算：分计筛余率、累计筛余率、质量通过率；精确绘制级配曲线；(水泥砼用砂)计算细度模数+A0.315+A0.63+A1.25+A2.5)-5A5 /100-5A50.16(沥青路面用砂)计算细度模数+A0.3+A0.6+A1.2+A2.36+A4.75)/1000.16要求平行做两次，两次差值不应大于0.2，否则重做二、细集料含泥量试验（T 0333-2000筛洗法）：测定细集料中粒径小于0.075mm的尘屑、：天平、烘箱、方孔筛0.075mm1.25mm(或四分法取样，烘干、冷却称取约400g的试样两份。

将试样置于筒中，加入洁净的水，使水面高出砂面约，浸泡24h，然后用手淘洗，将悬浮液滤去0.075mm的再次加水于筒中，直至筒内水洁净为止。

筒中干净的砂装入浅盘，放入烘箱烘干、冷却称重M。

计算： Q=(400-M)/400 x100 精确0.1%要求平行做两次，取两次平均值，两次差值不应大于三、细集料泥块含量试验（T0335-1994）测定水泥砼用砂中颗粒大于1.25mm的泥：天平、烘箱、方孔筛0.63mm（或0.6mm）（或1.18mm）取2500g试样四分法，置于烘箱烘干、冷却，用筛筛分，取筛上的砂约400g分两份。

取一份200g置于容器中，并注入洁净的水，使水面高200mm，拌匀、浸泡24h，然后用手在水中捻碎泥块，（0.6mm）筛洗，直至水洁净为止。

★磨细矿渣粉检测作业指导书一、适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法）、氧化镁、烧失量、三氧化硫、流动度比、活性指数等指标的测定。

二、技术标准1、《水泥密度测定方法》GB/T208—942、《水泥化学分析方法》GB/T176-20083、《水泥比表面积测定法（勃氏法）》GB8074-2008(3).试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。

称取矿粉60g，称准至0.01g。

(4).用小匙将试样一点点的装入（1）条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。

(5).第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。

(6).结果计算①矿粉体积应为第二次读数减去初始（第一次）读数，即矿粉所排开的无水煤油的体积（mL）.②矿粉密度ρ(g/cm3)按下式计算：矿粉密度ρ=矿粉质量(g)/排开的体积(cm3)结果计算到小数第三位，且取整数到0.01g/cm3,试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02 g/cm3。

2、比表面积(1)漏气检查气筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，用活塞油脂加以密封。

试验层体积的测定①.用水银排代法：将两片滤纸沿圆筒壁放入圆筒内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。

然后装满水银，用一块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。

从圆筒中倒出水银，称量，精确至0.05g。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约②.③.3的平(3).①..将2min②.③.±0.005④.坦。

再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环紧紧接触圆筒顶边并旋转二周，慢慢取出捣器。
