黄河科技学院
实验报告
实验课程
实验名称
院系班级
姓名
学号
指导老师
实验日期
实验报告要求
一、实验报告是实验小组的成果小结，须以认真负责、实事求
是的态度完成。
二、对所实验的内容和数据应实事求是记录，如实报告实验结
果。
三、要求独立完成报告，在原报告的基础上也可自行设计报告
形式和内容。
四、实验结果应如实写在实验报告上，并绘制相应的实验曲线，
字迹工整、书写规范。
五、根据实验结果应作出实验数据处理和实验分析，并写出体
会与总结。
实验名称单相变压器
成绩
一、实验目的
1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、实验项目
1、空载实验
测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验
测取短路特性U K=f(I K)，P K=f(I K), cosφK=f(I K)。
3、纯电阻负载实验
三、实验设备
四、实验数据
表3-1 空载实验数据
表3-2 短路实验数据室温℃
表3-3 纯电阻负载实验数cosφ2=1 ,U1=U N= V
五、实验结果分析
1、计算变比K
2、绘出空载特性曲线和计算激磁参数r m、z m、x m。
3、绘出短路特性曲线和计算短路参数r k、z k、x k。
4、利用空载和短路实验测定的参数，画出被试变压器折算到低压方的“T”型等效电路。
5、变压器的电压变化率u。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==三相变压器实验报告篇一：三相变压器的参数测定实验报告电机学实验报告——三相变压器的参数测定姓名：张春学号：2100401332 同组者：刘扬，刘东昌实验四三相变压器的参数测定实验一、实验目的1．熟练掌握测取变压器参数的实验和计算方法。
2．巩固用瓦特表测量三相功率的方法。
二、实验内容1．选择实验时的仪表和设备，并能正确接线和使用. 2．空载实验测取空载特性线。
3．负载损耗实验（短路实验）测取短路特性曲线。
三、实验操作步骤 1．空载实验实验线路如图4-3，将低压侧经调压器和开关接至电源，高压侧开路。
接线无误后，调压器输出调零，闭合S1和S2，调节调压器使输出电压为低压测额定电压，记录该组数据于表4-2中，然后逐次改变电压，在（1.2～三条、和三条曲0.5）的范围内测量三相空载电压、电流及功率，共测取7～9组数据，记录于表4-2中。
图4-3 三相变压器空载实验接线图3．负载损耗实验（又叫短路实验）变压器低压侧用较粗导线短路，高压侧通以低电压。
按图4-4接线无误后，将调压器输出端可靠地调至零位。
闭合开关S1和S2，监视电流表指示，微微增加调压器输出电压，使电流达到高压侧额定值，缓慢调节调压器输出电压，使短路电流在（1.1～0.5）的范围内，测量三相输入电流、三相功率和三相电压，共记录5～7组数据，填入表4-3中。
图4-4 三相变压器负载损耗实验接线图四、实验报告:1．分析被试变压器的空载特性。
（1）计算表4-2中各组数据的、和标么值表4-2 空载实验数据（低压侧）（2）根据表4-2中计算数据作空载特性曲线。

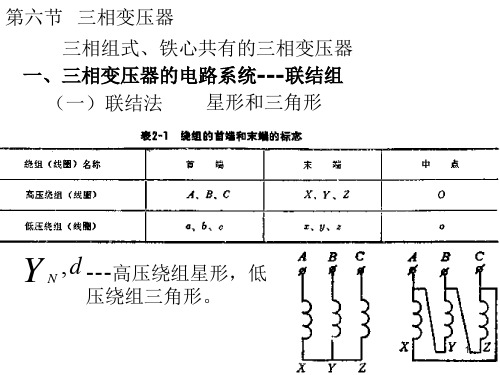

、和篇二：实验一三相变压器实验一三相变压器一、实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。
2．通过负载实验，测取三相变压器的运行特性。
二、预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
1、空载实验1）实验目的：求出变比k 、空载损耗p 0和激磁阻抗Z m 。
变压器的参数测定1U三相调压器2）实验原理图：3）实验步骤：高压边开路，低压边加额定电压U 1N ，测量副边开路电压U 20、空载电流I 10及空载输入功率p 0（铜耗很小，大部分为铁损）。
单相变压器2022111NU N E k N E U ==≈4）参数计算：1010N m U Z Z I ≈=低低00210m p r r I ≈=低低m x =①单相变压器（认为降压变压器）U 2m =m Z k Z 低2m =m r k r 低（归算到高压侧）②副边Y 连接三相变压器（归算到高压侧）③副边△连接三相变压器（归算到高压侧）21010/N m U Z Z kI ≈=202103m p r r k I ≈=m x =20m U Z Z k≈=()202103/m p r r k I ≈=m x =对于三相变压器，计算变比时要把测量出的线电压换算成相电压来进行计算，计算时一定要注意变压器原副边的接线方法。
5）绘制空载特性曲线0(U V U 问：比较空载特性曲线和磁化特性曲线的区别与联系？6）实验注意事项(1) 变压器空载运行的功率因数甚低，一般在0.2以下，应选用低功率因数瓦特表测量功率，以减小测量误差。
(2) 变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时电流表及功率表电流线圈被冲击电流损坏。
空载特性曲线注意：（1）计算三相变压器激磁阻抗时，要用一相的功率、电压和电流值计算。
（2）激磁阻抗Z m 随外加电压大小而变化，为使测出的参数符合变压器的实际运行情况，空载试验应在额定电压下进行。
问题：1)实验目的：求出负载损耗p、短路阻抗Z k2、稳态短路实验axab c三相调压器2)实验原理图：3)实验步骤：副边短路，原边加电压使原边电流达到或接近额定值，测量电压U k ，原边电流I k 和输入功率p k （短路电压较小，铁损很小，大部分为铜损）单相变压器kk kU z I =4)参数计算：2kk kp r I =k x =①单相变压器'U U LZ '②原边Y 连接三相变压器③原边△连接三相变压器k U z =23kk kp r I=k x =k U z=k p r=k x =4)参数计算：5) 短路特性曲线1I kkI 问题：为何短路特性曲线是直线？=0m m Z I 认为支路开路：'2<<mZ Z ''1212()()k Z r r j x x =+++为常数k kI U ∝'U阻抗电压(短路电压)：短路阻抗与原边额定电流的乘积用原边额定电压的百分数表示。
实验一单相变压器的特性一、实验目的通过变压器的空载实验和短路实验，确定变压器的参数、运行特性和技术性能。
二、实验内容1．空载实验（1）测取空载特性I0、P0、cos 0=f(U0)（2）测定变比2．测取短路特性：U K=f(I K)，P K=f(I K)三、实验说明1．实验之前请仔细阅读附录中交流功率表（ZDL-565）的使用说明。
2．实验所用单相变压器的额定数据为：S N=1KV A，U1N/U2N=380/127V。
3．调压器的n端和电网的n端短接。
1)单相变压器空载实验（1）测空载特性图1-1为单相变压器空载实验原理图，高压侧线圈开路，低压侧线圈经调压器接电源。
本实验采用交流功率表测量电路中的电压、电流和功率。
接线时，功率表A相电流测量线圈串接在主回路中，功率表U a 接到三相调压器输出端a端上，功率表U b、U c和U n 短接后接到三相调压器输出端n端上。
实验步骤：①请参照图1-1正确接线V4A4WK2合分a xA X调压器a b c n图1-1 单相变压器空载实验接线原理图② 合上总电源开关和操作电源开关，按下操作电源合闸按钮，对应的红色指示灯亮；检查台面上所有的按钮处于断开位置，均为绿灯亮；所有数字表显示无错误。
③ 检查三相调压器在输出电压为零的位置，然后合上实验台上调压器开关，逐渐升高调压器的输出电压，使U 0（低压侧空载电压）由0.7U 2N （U 2N =127V ）变到1.1U 2N ，分数次（至少7次）读取空载电压U 0，空载电流I 0及空载损耗P 0，在额定电压附近多做几点，测量数据记入表1-1。
* 注意实验时空载电压只能单方向调节。
④ 实验完毕后，调压器归零，断开调压器开关。
（2）测定变比变压器副线圈开路，原线圈（此时一般用低压线圈作为原线圈）接至电源，经调压器调到额定电压，用电压表测出原、副边的端电压，从而可确定变比。
axAXU U K2) 单相变压器短路实验实验接线原理如图1-2所示，低压线圈短路，高压线圈经调压器接至电源。
