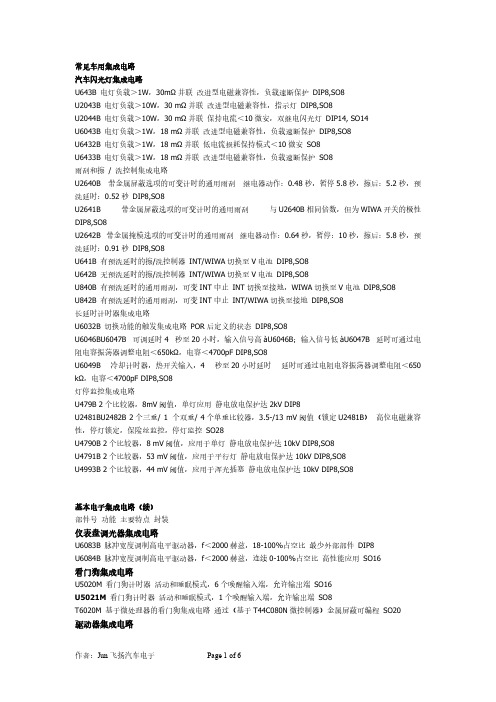

常见车用集成电路汽车闪光灯集成电路U643B 电灯负载＞1W，30mΩ并联改进型电磁兼容性，负载速断保护DIP8,SO8U2043B 电灯负载＞10W，30 mΩ并联改进型电磁兼容性，指示灯DIP8,SO8U2044B 电灯负载＞10W，30 mΩ并联保持电流＜10微安，双继电闪光灯DIP14, SO14U6043B 电灯负载＞1W，18 mΩ并联改进型电磁兼容性，负载速断保护DIP8,SO8U6432B 电灯负载＞1W，18 mΩ并联低电流损耗保持模式＜10微安SO8U6433B 电灯负载＞1W，18 mΩ并联改进型电磁兼容性，负载速断保护SO8雨刮和擦/ 洗控制集成电路U2640B 带金属屏蔽选项的可变计时的通用雨刮继电器动作：0.48秒，暂停5.8秒，擦后：5.2秒，预洗延时：0.52秒DIP8,SO8U2641B 带金属屏蔽选项的可变计时的通用雨刮与U2640B相同倍数，但为WIWA开关的极性DIP8,SO8U2642B 带金属掩模选项的可变计时的通用雨刮继电器动作：0.64秒，暂停：10秒，擦后：5.8秒，预洗延时：0.91秒DIP8,SO8U641B 有预洗延时的擦/洗控制器INT/WIWA切换至V电池DIP8,SO8U642B 无预洗延时的擦/洗控制器INT/WIWA切换至V电池DIP8,SO8U840B 有预洗延时的通用雨刮，可变INT中止INT切换至接地，WIWA切换至V电池DIP8,SO8U842B 有预洗延时的通用雨刮，可变INT中止INT/WIWA切换至接地DIP8,SO8长延时计时器集成电路U6032B 切换功能的触发集成电路POR后定义的状态DIP8,SO8U6046BU6047B 可调延时4 秒至20小时，输入信号高àU6046B；输入信号低àU6047B 延时可通过电阻电容振荡器调整电阻＜650kΩ，电容＜4700pF DIP8,SO8U6049B 冷却计时器，热开关输入，4 秒至20小时延时延时可通过电阻电容振荡器调整电阻＜650 kΩ，电容＜4700pF DIP8,SO8灯停监控集成电路U479B 2个比较器，8mV阈值，单灯应用静电放电保护达2kV DIP8U2481BU2482B 2个三重/ 1 个双重/ 4个单重比较器，3.5-/13 mV阈值（锁定U2481B）高位电磁兼容性，停灯锁定，保险丝监控，停灯监控SO28U4790B 2个比较器，8 mV阈值，应用于单灯静电放电保护达10kV DIP8,SO8U4791B 2个比较器，53 mV阈值，应用于平行灯静电放电保护达10kV DIP8,SO8U4993B 2个比较器，44 mV阈值，应用于浑光插塞静电放电保护达10kV DIP8,SO8基本电子集成电路（续）部件号功能主要特点封装仪表盘调光器集成电路U6083B 脉冲宽度调制高电平驱动器，f＜2000赫兹，18-100%占空比最少外部部件DIP8U6084B 脉冲宽度调制高电平驱动器，f＜2000赫兹，连续0-100%占空比高性能应用SO16看门狗集成电路U5020M 看门狗计时器活动和睡眠模式，6个唤醒输入端，允许输出端SO16U5021M看门狗计时器活动和睡眠模式，1个唤醒输入端，允许输出端SO8T6020M 基于微处理器的看门狗集成电路通过（基于T44C080N微控制器）金属屏蔽可编程SO20驱动器集成电路U6801B 单通道驱动器25mA输出带热监控热关机，短路保护SO8U6803B 三个驱动器，3x25mA输出带热监控普通热关机，短路保护SO8U6805B 六个驱动器，6x25mA输出带热监控普通热关机，短路保护SO14U6815BM 双六个驱动器带串行输入控制6高电平和6低电平驱动器，600mA电流限制SO28U6820BM 双八个驱动器带串行输入控制4高电平输出级，4低电平输出级，50mA容量，电流限制SO1 6T6816 40伏双六个驱动器带串行输入控制6高电平和6低电平驱动器，600mA电流限制SO28T6817 双三个驱动器带串行输入控制3高电平和3低电平驱动器，600mA电流限制SO14安全集成电路部件号功能主要特点封装故障保险集成电路U6808B 故障保险集成电路看门狗计时器和继电器驱动器SO8U6809B 故障保险集成电路看门狗计时器，继电器驱动器和灯驱动器SO20U6813B 故障保险集成电路看门狗计时器，继电器驱动器和灯驱动器和充电泵SO16气袋集成电路U6268B 侧面气袋传感器双接口（卫星接口）50mA传感器输入，电流调制数据传输SO16多路转换器集成电路部件号功能主要特点封装TSS461C VAN数据链路控制器完全符合VAN规范ISO/11519.3 SO24TSS463 带串行接口的VAN数据链路控制器完全符合VAN规范ISO/11519.3 SO16TSSIO16 带16接口输入输出线的VAN数据链路控制器完全符合VAN规范版本4.0.0 SO28T89C51CC01 8位微控制器带CAN总线接口C51X2，32K FLASH ISP，高级15通道，CAN2.0a和2.0b 接口，10位8通道A/D，2K EEPROM，2K自举FLASH，PCA，EUART，20MHz X2模式，3个计时器P LCC44TQFP44CABGA64网络集成电路部件号功能主要特点封装B10011S 具有高传输层，双线总线接口的低速CAN收发器用于卡车和拖车、仪表盘和发动机间等场合的点对点接口，高可*性，27伏操作，硬件故障识别，抗电磁干扰性能，高噪音抗扰性，按照IS O WD 11992-1 SO16U6812B 带三级缓冲的单端总线收发器（ISO9141）电压范围，按照ISO9141的K接口，250K 波特率，3x40mA集成缓冲器SO16订制集成电路订制产品特点/优点气袋，空气断路开关，基本电子，引擎控制采用双极性或BCDMOS技术的，具有特殊汽车设计能力的订制解决方案汽车电子:仪表盘调光器IC 闪光器IC雨刮和擦/洗控制IC长延时定时器IC灯停监控IC看门狗IC驱动器IC失效保护IC安全气囊IC网络/多路IC遥控钥匙/轮胎压力监视I C仪表盘调光器IC top长延时定时器IC top灯停监控IC top看门狗IC top驱动器IC topT6822Dual Half-bridge Driver with Parallel Input, 2 High-side and 2 Low-side Drivers,1300 mA Current LimitationSO20失效保护IC top安全气囊IC top网络/多路IC top遥控钥匙/轮胎压力监视IC top。

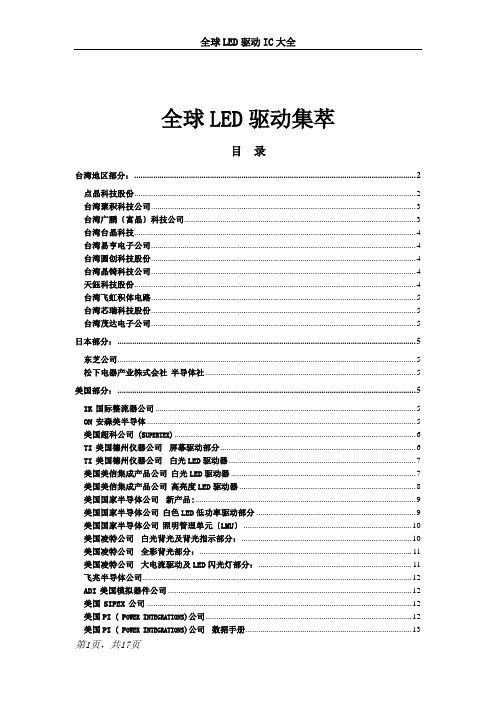

全球LED驱动集萃目录台湾地区部分： (2)点晶科技股份 (2)台湾聚积科技公司 (3)台湾广鹏〔富晶〕科技公司 (3)台湾台晶科技 (4)台湾易亨电子公司 (4)台湾圆创科技股份 (4)台湾晶锜科技公司 (4)天鈺科技股份 (4)台湾飞虹积体电路 (5)台湾芯瑞科技股份 (5)台湾茂达电子公司 (5)日本部分： (5)东芝公司 (5)松下电器产业株式会社半导体社 (5)美国部分： (5)IR国际整流器公司 (5)ON安森美半导体 (5)美国超科公司(S UPERTEX) (6)TI美国德州仪器公司屏幕驱动部分 (6)TI美国德州仪器公司白光LED驱动器 (7)美国美信集成产品公司白光LED驱动器 (7)美国美信集成产品公司高亮度LED驱动器 (8)美国国家半导体公司新产品: (9)美国国家半导体公司白色LED低功率驱动部分 (9)美国国家半导体公司照明管理单元〔LMU〕 (10)美国凌特公司白光背光及背光指示部分： (10)美国凌特公司全彩背光部分： (11)美国凌特公司大电流驱动及LED闪光灯部分： (11)飞兆半导体公司 (12)ADI美国模拟器件公司 (12)美国SIPEX公司 (12)美国PI(P OWER I NTEGRATIONS)公司 (12)美国PI(P OWER I NTEGRATIONS)公司数据手册 (13)美国PI(P OWER I NTEGRATIONS)公司IC产品系列参考 (13)美国加州Z YWYN 公司(美商齐荣)小屏背光部分 (13)美国加州Z YWYN 公司(美商齐荣)大尺寸嵌入式背光部分 (13)美国加州Z YWYN 公司(美商齐荣)工业照明部分 (14)美国灿瑞科技公司 (14)美商茂力公司(MPS) (14)美国CATALYST (15)欧洲英国IXYS半导体公司 (15)美国迈瑞半导体公司 (15)欧洲部分： (15)德国英飞凌 (15)奥地利微电子 (15)NXP荷兰皇家飞利浦公司I²C LED显示控制 (15)NXP荷兰皇家飞利浦公司高功率系统用SMPS芯片 (16)ST意法半导体公司显示器驱动器 (16)英国Z ETEX〔捷特科〕公司 (16)国内部分： (16)杭州士兰微电子 (16)深圳泉芯电子技木 (16)深圳光华源科技 (17)深圳国微电子股份 (17)深圳市彩拓科技开发 (17)华润矽威科技〔上海〕 (17)深圳市安联创科技 (17)LED屏幕配套部分逻辑IC，飞利浦些列： (17)LED 驱动配套部分 MOS管： (17)台湾地区部分：点晶科技股份DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线性恒流IC 规格书DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线性恒流IC 规格书DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC 规格书DM412 三通道装饰照明专用可直接数据级联恒流IC 200mA R/G/B恒流驱动IC 规格书DM413 三通道装饰照明专用PWM输出驱动IC 100mA R/G/B恒流驱动IC 规格书DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰规格书DM115B通用8位恒流驱动IC 恒流一致性及稳定性高规格书DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13A 16位恒流驱动，面对低端屏幕客户规格书DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管规格书DM132 16位1024级PWM输出驱动IC 规格书DM137 16位开,短路,过温智能侦测驱动IC 规格书DM133 16位开路检测&64级电流调整&过温警示驱动IC 规格书DM163 8x3信道4096级PWM驱动IC 规格书DM621 4×3装饰照明专用PWM输出驱动恒流IC 规格书DM631 12比特内置PWM+实时检测恒流驱动IC 规格书DM632 16比特内置PWM+实时检测恒流驱动IC 规格书DM163 8×3通道4096级PWM输出恒流驱动IC 规格书DM164 8×3通道4096级PWM输出恒流驱动IC 规格书DD211 二倍升压驱动IC 2-3.3V 最大升压100mA固定式恒流IC 规格书DD231 3信道驱动IC 5-30mA 可设置小体上电即亮型IC 规格书DD233 4信道驱动IC 5-30mA 可设置小体、可开关型IC 规格书DD212 1.5-5.5V二倍升压最大400mA电流输出驱动单颗LED恒流IC 规格书PC112,PC113 2.8-5V四倍升压驱动20mA小功率多颗LED恒流IC 规格书ST2225A 35输出信道之数字/字母LED驱动芯片规格书台湾聚积科技公司MBI1801 1路恒流驱动1.2A电流可设定PWM信号灰度调节规格书MBI1802 2路恒流驱动360mA电流可两路单独设定PWM信号灰度调节规格书MBI1804 4路恒流驱动240mA电流可设定PWM信号灰度调节规格书MBI1816 16路恒流驱动电流可设定PWM信号灰度调节规格书MBI5016 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 已停产规格书MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC 规格书MBI5025 16位最大45mALED屏幕、护栏灯管恒流驱动IC 规格书MBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 规格书MBI5028 16位最大90mA LED屏幕、护栏灯管恒流驱动IC，具电流增益功能规格书MBI5030 16位内置PWM高灰阶LED恒流驱动IC 规格书MBI5031 16位内置PWM高灰阶LED恒流驱动IC，相对5030低端客户规格书MBI5039MBI5168 8位LED屏幕、护栏灯管恒流驱动IC 规格书MBI6010 3位级联式LED灯饰屏幕，R/G/B单独电流可设置恒流驱动IC 规格书台湾广鹏〔富晶〕科技公司A701、A702 固定式5-30mA灯饰恒流规格书A703 120mA可开式6-50V降压型恒流IC 规格书A705 220mA、2.7-12V固定降压型单路恒流IC 规格书A706 5-40mA、5-50V/PWM多路可开关型恒流IC 规格书AMC711x 固定式小电流灯饰应用规格书AMC711x_E 固定式小电流灯饰应用规格书AMC7135 2-6V 低压差固定式恒流驱动IC 1颗LED 规格书AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱动IC 规格书AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动IC 规格书AMC7169 LED保护IC 规格书台湾台晶科技T6309A 背光规格书T6309B 背光规格书T6313A 背光规格书T6319A 背光 LED并联固定电压背光驱动IC 规格书T6311A 路灯规格书T6316A/B 路灯规格书T6326A 手电式设备低压差电流多路可调400mA 规格书T6335A 矿灯低压差恒流式与AMC7135相同规格书T6336A 草坪灯用于主付灯矿灯规格书T6315A 草坪灯规格书T6317A MR16-1W 7-24V 350mA 1W多颗驱动IC 规格书T6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC 规格书T6327A 矿灯主付灯多电流可选固定式低压差是LED恒流驱动规格书T6329A磷酸铁锂电池矿灯升压式LED驱动恒流IC 规格书台湾易亨电子公司台湾圆创科技股份AT1325 8-bit Constant Current LED Sink Driver 规格书AT1326 16-bit Constant Current LED Sink Driver 规格书AT1313 Constant current LED driver 规格书AT1312 Boost constant current LED driver 规格书AT1314 Buck constant current LED driver 规格书台湾晶锜科技公司SCT2024 16位移位LED恒流驱动，适合目前LED大屏幕使用3-40mA 规格书SCT2026 16位移位LED恒流驱动，适合目前LED大屏幕使用3-90mA规格书SCT2210 16位移位LED恒流驱动，适合LED大屏幕及插件护栏管使用3-120mA 规格书SCT2110 8位移位LED恒流驱动IC，主要用于灯饰产品规格书SCT2512 12位移位护栏管专用IC，3路OE灰度可以单独调节规格书SCT2007 3路点光源驱动IC，可兼容MIB6010 规格书天鈺科技股份FP6742A 输入4.5-25V，输出8路小功率背光源升压驱动IC 规格书FP6742 输入4.5-25V，输出6路小功率背光源升压驱动IC 规格书FP6741 输入4.5-25V，输出10路小功率背光源升压驱动IC 规格书FP6732FP6700 高压驱动IC〔类似HV9910〕规格书FP6735 输入2.8-5.5升压驱动10pcs 25mA 规格书台湾飞虹积体电路台湾芯瑞科技股份SMD733 3-40V电压输入，内置MOS管降压型驱动电流1A 规格书SMD735 3-40V电压输入，降压型驱动电流700mA〔可替代AMC7150〕规格书SMD736 最高40V电压输入，内置MOS管降压型驱动电流3A 规格书SMD802 市电直驱1A LED驱动IC〔可替代HV9910〕规格书SMD911 市电直驱IC，外置MOS LED隔离方案驱动IC 规格书SMD912 市电隔离型直驱IC，外置MOS LED驱动IC 规格书台湾茂达电子公司APW7003APW7008APW7071APW7005日本部分：东芝公司TB62725 8位移位恒流驱动IC 规格书TB62726AN/AF 16位全彩LED大屏幕规格书TB62726ANG/AFG 16位全彩LED大屏幕规格书TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护规格书松下电器产业株式会社半导体社MIP551 电压输入〔80～280 VAC〕输出电流0.5 A 多颗LED应用规格书MIP552 电压输入〔80～280 VAC〕输出电流1 A 多颗LED应用规格书美国部分：IR 国际整流器公司IRS2540 200V市电直驱1W多颗LED驱动IC，500mA 规格书IRS2541 600V市电直驱1W多颗LED驱动IC，500mA 规格书ON 安森美半导体NCP5612 2通道泵式可PWM的白色LED驱动产品是LCD屏背光照明，操作模态 1 x 和 1.5 x 泵式驱动，87% 效率连同 0.2% 相配误差。
汽车车灯前大灯电路芯片
汽车车灯前大灯的电路芯片是车辆照明系统中的重要组成部分。
这些电路芯片通常用于控制前大灯的亮度、模式切换和自动调节功能。
从技术角度来看，这些电路芯片可能包括功率驱动芯片、LED
控制芯片、光敏电阻传感器和控制单元等组件。
首先，让我们来看看功率驱动芯片。
这些芯片负责管理前大灯
的电力供应，确保其正常工作并控制亮度。
这些芯片通常能够根据
车辆的电气系统状态来调整前大灯的亮度，例如，当电池电压下降时，它们可以确保前大灯的亮度不受影响。
其次，LED控制芯片也是非常重要的。
随着LED技术的普及，
许多汽车前大灯已经采用LED光源。
LED控制芯片可以管理LED的
亮度和颜色，以及实现不同的照明模式，例如远光灯和近光灯的切换。
另外，光敏电阻传感器也是车灯电路中常见的元件之一。
它们
可以感知环境光线的强弱，并根据需要调整前大灯的亮度。
这种自
动调节功能可以提高驾驶安全性，并减少对其他道路使用者的干扰。
最后，控制单元是整个系统的大脑，它接收来自各种传感器和开关的信号，并控制电路芯片的工作。
这些控制单元通常还具有故障诊断功能，可以监测电路的状态并在需要时发出警报。
总的来说，汽车车灯前大灯的电路芯片在提高照明效果、节能减排和提高驾驶安全性方面发挥着关键作用。
通过合理的设计和使用，这些电路芯片可以为驾驶者提供更好的驾驶体验，并为车辆的整体性能和可靠性作出贡献。
Datasheetn最小压差0.3Vn固定220KHz开关频率n最大5A开关电流n内置功率MOSn出色的线性与负载调整率n内置频率补偿功能n内置输出短路保护功能n内置热关断功能n内置电流限制功能n TO263-5L封装应用n降压恒流驱动n显示器LED背光n通用LED照明频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~100%之间线性变化。
内置输出过电流保护功能，当输出短路时，开关频率从220KHz降至60KHz。
内部补偿模块可以减少外围元器件数量。
图1. XL3005封装汽车灯ＩＣ汽车前大灯专用ＩＣ220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005 引脚配置图2. XL3005引脚配置表1.引脚说明引脚号引脚名描述1 GND 接地引脚。
2 CS 输出电流采样引脚，CS参考电压为0.21V。
3 SW 功率开关输出引脚，SW是输出功率的开关节点，金属片电气属性是SW。
4 VC 内部电压调节器旁路电容引脚，在典型应用中，需要在VIN 与VC引脚之间连接1个1uF电容。
5 VIN 电源输入引脚，支持8V到36V DC范围电压输入，需要在VIN 与GND之间并联电解电容以消除噪声。
220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005 方框图图3. XL3005方框图典型应用图4. XL3005系统参数测量电路220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005订购信息产品型号打印名称封装方式包装类型XL3005E1 XL3005E1 TO263-5L 800只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
绝对最大额定值（注1）参数符号值单位输入电压Vin -0.3到40 V输出开关引脚电压V SW-0.3到VIN V电流采样引脚电压V CS-0.3到VIN V功耗P D内部限制mW热阻(TO263-5L)R JA30 ºC/W (结到环境，无外部散热片)最大结温T J-40到150 ºC操作结温T J-40到125 ºC贮存温度范围T STG-65到150 ºC引脚温度(焊接10秒) T LEAD260 ºC ESD (人体模型) >2000 V注1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。
汽车led大灯工作原理
汽车LED大灯的工作原理主要涉及以下几个方面：
1. LED原理：LED全称为Light Emitting Diode，即发光二极管。
当电流通过LED芯片时，芯片内的半导体材料会发生电子复合释放能量，产生光线。
2. 光电转换：汽车LED大灯中的LED芯片通过正向电压激活发光，LED芯片内的半导体材料将电能转化为光能，进而发出可见光。
3. 芯片结构：LED芯片由三种基本颜色的发光二极管（红、绿、蓝）构成。
通过不同程度的电流和脉冲宽度调节，可以实现各种颜色的光线发射。
4. 散热设计：汽车LED大灯在工作过程中会产生热量，所以必须设计有效的散热系统，以防止LED芯片过热而损坏。
常见的散热设计包括散热底座、导热胶、散热风扇等。
5. 驱动电路：汽车LED大灯需要专门的驱动电路来控制和调节电流，以确保LED芯片的稳定工作。
驱动电路更能通过调整电流和脉冲宽度等参数来控制LED的亮度和颜色。
总结：汽车LED大灯利用LED芯片的光电转换原理，通过驱动电路控制LED的亮度和颜色，从而实现车辆照明。
同时，合理的散热设计也是确保LED大灯长时间稳定工作的关键因素之一。
你好!我司专业做LED驱动IC,其中包括电动车灯IC、还有摩托车灯IC、汽车前大灯IC、有内置MOS管、也有外置MOS管大电流I C方案,有高低亮度方案、也有远近光灯方案、总的来说性价比高，有技术支持，如果你是要找车灯方案，我们可以直接调好板块给你测试,还可以帮忙画板,我司这边定能给你一个满意的惊喜。
n最大占空比n最小压差0.3Vn固定220KHz开关频率n最大5A开关电流n内置功率MOSn出色的线性与负载调整率n内置频率补偿功能n内置输出短路保护功能n内置热关断功能n内置电流限制功能n TO263-5L封装应用n降压恒流驱动n显示器LED背光n通用LED照明低纹波，内置功率MOS。
XL3005内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~100%之间线性变化。
内置输出过电流保护功能，当输出短路时，开关频率从220KHz降至60KHz。
内部补偿模块可以减少外围元器件数量。
图1. XL3005封装220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005 引脚配置图2. XL3005引脚配置表1.引脚说明引脚号引脚名描述1 GND 接地引脚。
2 CS 输出电流采样引脚，CS参考电压为0.21V。
3 SW 功率开关输出引脚，SW是输出功率的开关节点，金属片电气属性是SW。
4 VC 内部电压调节器旁路电容引脚，在典型应用中，需要在VIN 与VC引脚之间连接1个1uF电容。
5 VIN 电源输入引脚，支持8V到36V DC范围电压输入，需要在VIN 与GND之间并联电解电容以消除噪声。
Datasheet220KHz 36V 5A 开关电流降压型LED 恒流驱动器XL3005方框图图3. XL3005方框图典型应用图4. XL3005系统参数测量电路汽车前大灯ＩＣ汽车工作灯ＩＣ220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005订购信息产品型号打印名称封装方式包装类型XL3005E1 XL3005E1 TO263-5L 800只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
绝对最大额定值（注1）参数符号值单位输入电压Vin -0.3到40 V输出开关引脚电压V SW-0.3到VIN V电流采样引脚电压V CS-0.3到VIN V功耗P D内部限制mW热阻(TO263-5L)R JA30 ºC/W (结到环境，无外部散热片)最大结温T J-40到150 ºC操作结温T J-40到125 ºC贮存温度范围T STG-65到150 ºC引脚温度(焊接10秒) T LEAD260 ºC ESD (人体模型) >2000 V注1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。
220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005XL3005电气特性T a = 25℃；除非特别说明。
符号参数条件最小值典型值最大值单位图4的系统参数测量电路VCS CS电压Vin =8V到36V,V out=6.4VIload=0.1A到4A203.7 210 216.3 mVŋ效率Vin=12V ,V out=10VIout=0.3A- 95 - %ŋ效率Vin=24V ,V out=16VIout=1A- 96 - %ŋ效率Vin=36V ,V out=19VIout=1A- 95 - %电气特性(直流参数)Vin = 12V, GND=0V, Iout=0.5A;T a = 25℃；其他任意，除非特别说明。
参数符号条件最小值典型值最大值单位输入电压Vin 8 36 V 输入欠压保护Vin_uvlo 5 V 静态电源电流I q V CS=2V 2.1 5 mA 振荡频率Fosc 176 220 264 KHz 输出短路频率Fshort 48 60 72 KHz 开关电流限值I L V CS=0 7 A输出功率MOS Rdson Vin=12V,I SW=5A60 80 mohm最大占空比D MAX V CS=0V 100 %220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005 系统典型应用(推荐输出电压安全工作范围)(IOUT=600mA)图5.最大输出电压(IOUT=300mA) 图6.最大输出电压图7.最大输出电压(IOUT=1000mA) 图8.最大输出电压(IOUT=2000mA)220KHz 36V 5A 开关电流降压型LED 恒流驱动器 XL3005FREQUENCY CHANGE VS TEMPERATUREF R E Q U E N C Y C H A NG E (%)TEMPERATURE(℃)CS VOLTAGE CHANGE VS TEMPERATUREC S V O L T A G E C H A N G E (%)TEMPERATURE(℃)图11. 频率变化曲线 图12.CS 电压变化曲线注2: 内部温度补偿电路可补偿PCB 和系统应用的外部线路损耗。
当结温或输出功率上升，CS 电压会得到补偿。
此功能是专为补偿PCB 和外部线路损耗设计。
Datasheet 220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005系统典型应用(VIN=8V~36V, IOUT=308mA)图13.XL3005系统参数测量电路（VIN=8V~36V,IOUT=308mA）12345678910 404550556065707580859095100Efficiency VS LED StringEfficiency(%)LED String(N*1W)图14. XL3005系统效率曲线汽车前大灯ＩＣ汽车工作灯ＩＣDatasheet 220KHz 36V 5A 开关电流降压型LED 恒流驱动器 XL3005典型系统应用(VIN=8V~36V, IOUT=615mA)图15. XL3005系统参数测量电路（VIN=8V~36V ,IOUT=615mA ）12345678910404550556065707580859095100Efficiency VS LED StringE ff i c i e n c y (%)LED String(N*2W)图16. XL3005系统效率曲线汽车前大灯ＩＣ汽车工作灯ＩＣ220KHz 36V 5A 开关电流降压型LED 恒流驱动器 XL3005典型系统应用(VIN=8V~36V, IOUT=925mA)图17. XL3005系统参数测量电路（VIN=8V~36V ,IOUT=925mA ）404550556065707580859095100Efficiency VS LED StringE f f i c i e n c y (%)LED String(N*3W)图18. XL3005系统效率曲线220KHz 36V 5A 开关电流降压型LED 恒流驱动器 XL3005典型系统应用(VIN=8V~36V, IOUT=1540mA)图19. XL3005系统参数测量电路（VIN=8V~36V ,IOUT=1540mA ）60.062.565.067.570.072.575.077.580.082.585.087.590.092.595.097.5100.0Efficiency VS LED StringE f f i c i e n c y (%)LED String(N*5W)图20. XL3005系统效率曲线220KHz 36V 5A 开关电流降压型LED 恒流驱动器 XL3005典型系统应用(VIN=8V~36V, IOUT=2140mA)图21. XL3005系统参数测量电路（VIN=8V~36V ,IOUT=2140mA ）60.062.565.067.570.072.575.077.580.082.585.087.590.092.595.097.5100.0Efficiency VS LED StringE f f i c i e n c y (%)LED String(N*7W)图22. XL3005系统效率曲线Datasheet 220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005典型系统应用(PWM DIMMING)典型应用中添加合适的外围元器件可实现PWM调光功能，改变PWM信号的占空比可得到不同的LED电流。
PWM信号高电平大于3.3V（参考地，小于VIN），低电平小于0.2V （参考地）。
图23. XL3005系统参数测量电路（PWM DIMMING）典型系统应用(LED OVP)典型应用中添加合适的外围元器件可实现LED开路保护功能，选择不同的稳压二极管可将LED开路后的输出电压限制在合适范围，稳压二极管电压按照输出LED灯两端电压的1.3倍进行选取。
图24. XL3005系统参数测量电路（LED OVP）汽车前大灯ＩＣ汽车工作灯ＩＣDatasheet220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005物理尺寸TO263-5LDimensions In Millimeters Dimensions In Inches SymbolMin Max Min MaxA 4.440 4.650 0.175 0.183B 0.710 0.970 0.028 0.038C 0.360 0.640 0.014 0.025C2 1.255 1.285 0.049 0.051D 8.390 8.890 0.330 0.350E 9.960 10.360 0.392 0.408e 1.550 1.850 0.061 0.073F 6.360 7.360 0.250 0.290L 13.950 14.750 0.549 0.581 L2 1.120 1.420 0.044 0.056 汽车前大灯ＩＣ汽车工作灯ＩＣDatasheet 220KHz 36V 5A开关电流降压型LED恒流驱动器XL3005物理尺寸TO263-5LDimensions In Millimeters Dimensions In Inches SymbolMin Max Min MaxA 4.440 4.650 0.175 0.183B 0.710 0.970 0.028 0.038C 0.360 0.640 0.014 0.025C2 1.255 1.285 0.049 0.051D 8.390 8.890 0.330 0.350E 9.960 10.360 0.392 0.408e 1.550 1.850 0.061 0.073F 6.360 7.360 0.250 0.290L 13.950 14.750 0.549 0.581L2 1.120 1.420 0.044 0.056。
