09中考物理模拟试题2无电学2

⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。

电流做功的过程就是电能转化为其他形式能量的过程。

电流做了多少功，就有多少电能转化为其他形式的能量。

2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。

⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。

②最后一位有红色标记的数字表示小数点后一位。

如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。

（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。

它是反映电流做功快慢的物理量。

2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。

3246832654额定功率：用电器在额定电压下的功率。

P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。

若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

09年中考物理模拟测试卷（二）亲爱的同学，你好！为迎接中考你一定付出了许多辛劳和汗水，你一定相信：一份付出，必有一分收获。

请珍惜大考前的最后一次演练机会，尽情地展示你的才华吧，说不定你会获得意外的惊喜。

一、思考与表达（填空，每空1分，共16分。

）1．星期天，小明要试试自己制作的二弦琴的发声效果，需要调整琴弦的松紧程度，他这样做的目的是改变琴声的 （填“响度”或“音调”）。

正在这时，有位同学在楼下叫他去打球，他一听是小刚，马上答应了。

他是根据声音的 判断是小刚在喊他。

2．目前利用太阳能的方式有三种：一是光热转换，比如把水等物质加热，生活中常见的这种转换设备是 ；二是光化转换；三是光电转换，即把太阳能直接转换为能，实际应用有 电池。

3．用无烟煤来做饭时，热量大部分是通过 方式转移给锅；若无烟煤的热值是73.410/J kg ,完全燃烧0.5kg 无烟煤能放出 J 热量；饭菜做好时，厨房弥漫着饭菜的香味，说明 。

4、在发高烧的病人的手心、脚心、额头上涂抹酒精可以起到致冷作用，有效地控制病情，这种方法叫物理降温，这主要是利用了酒精在 的过程中可以 热5．小明坐在汽车上，看到路旁的树木向后退去，他是以 为参照物的；汽车行驶过程中遇到了紧急情况，司机师傅采用急刹车的方法使汽车停止运动，小明发现从刹车到停止运动，汽车还要前进一段路程，这是由于 ，此过程中汽车由于 ，运动的速度越来越小。

为减少交通事故，公路上都设有限速标志，这是因为汽车的速度越大， 能也越大，刹车后前进的路程越长。

6、如右下图所示，把一纸条放在嘴边，用力从纸条上方向前吹气，观察到的现象是纸条 会 。

此现象说明流体流动时， 流速大的地方压强 。

二、去伪存真（单项选择，每小题2分，共20分。

）7．下列家用电器中，利用电流热效应工作的是（ ）A ．电熨斗B ．电风扇C ．电冰箱D ．电视机8.如图是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的．．．是（ ）9.光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用。

电学综合测试卷一、选择题(本大题共15个小题，共33分。

1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上的选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(D)A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针(第1题图)(第2题图)(第3题图) 2．如图所示，闭合开关后两灯均能发光，则(B)A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙为电流表 D．甲、乙为电压表3．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

闭合开关后，电路可能发生的现象是(C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(D)A B C D5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(B)A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路6．如图是家庭电路示意图，下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。

下图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(B)A B C D8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大9．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大(第8题图)(第9题图)(第10题图) 10．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C) A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V11．下列做法中符合安全用电要求的是(C)A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝12．如图所示，电源电压6 V保持不变，R1＝10 Ω。

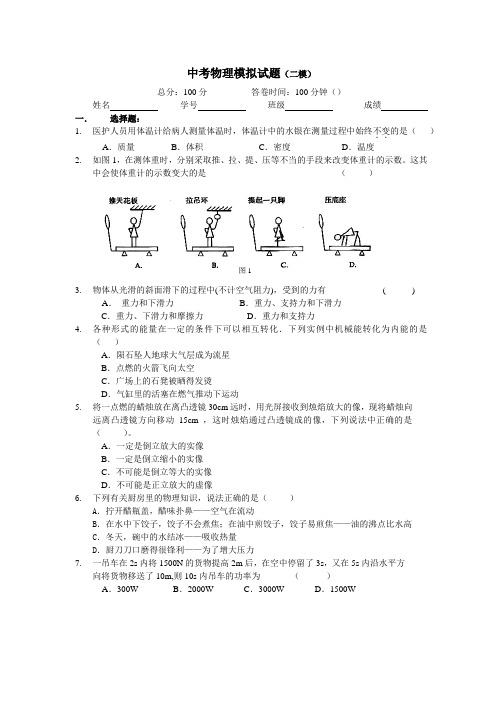

中考物理模拟试题（二模）总分：100分答卷时间：100分钟（）姓名学号班级成绩一．选择题：1.医护人员用体温计给病人测量体温时，体温计中的水银在测量过程中始终不变．．的是（）A．质量B．体积C．密度D．温度2.如图1，在测体重时，分别采取推、拉、提、压等不当的手段来改变体重计的示数。

这其中会使体重计的示数变大的是（）图13.物体从光滑的斜面滑下的过程中(不计空气阻力)，受到的力有( )A．重力和下滑力B．重力、支持力和下滑力C．重力、下滑力和摩擦力D．重力和支持力4.各种形式的能量在一定的条件下可以相互转化．下列实例中机械能转化为内能的是（）A．陨石坠人地球大气层成为流星B．点燃的火箭飞向太空C．广场上的石凳被晒得发烫D．气缸里的活塞在燃气推动下运动5.将一点燃的蜡烛放在离凸透镜30cm远时，用光屏接收到烛焰放大的像，现将蜡烛向远离凸透镜方向移动15cm ，这时烛焰通过凸透镜成的像，下列说法中正确的是（）。

A．一定是倒立放大的实像B．一定是倒立缩小的实像C．不可能是倒立等大的实像D．不可能是正立放大的虚像6.下列有关厨房里的物理知识，说法正确的是（）A．拧开醋瓶盖，醋味扑鼻——空气在流动B．在水中下饺子，饺子不会煮焦；在油中煎饺子，饺子易煎焦——油的沸点比水高C．冬天，碗中的水结冰——吸收热量D．厨刀刀口磨得很锋利——为了增大压力7.一吊车在2s内将1500N的货物提高2m后，在空中停留了3s，又在5s内沿水平方向将货物移送了10m,则10s内吊车的功率为（）A．300W B．2000W C．3000W D．1500W8. 如图3所示，电源电压保持不变。

当开关S1 合、S2断开时，电流表的示数为0.2A ；当开关S1、S2都闭合时，电流表的示数为O.8A 。

则电阻R1与R2的比值为( ) A 1:3 B 3：lC 2:3D 3：29. 在如图3所示的电路中，开关闭合前后，电压表和电流表的示数变化情况是（ ）A ．电压表示数不变，电流表示数变大B ．电压表示数不变，电流表示数不变C ．电压表示数变大，电流表示数变大D ．电压表示数变大，电流表示数不变10. 某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图4所示，如果两插座中均连人家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是 ( )A ．甲、乙、丙、丁都正常工作B ．只有乙、丙、丁正常工作C ．只有丙、丁正常工作D ．只有丙正常工作11. 如图5所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A 至2A之间，电压表的示数范围在6V 至9V 之间．则定值电阻R 的阻值及电源电压分别是 ( )A ．3Ω 15VB ．6Ω 15VC ．3Ω 12VD ．6Ω 12V12. 从下列图像得到的信息中，错误的是：（ ）重力变化关系 水体积随温度的变化 物体熔化温度随时间的变化 能量消耗的趋势A B C D A ．图A 说明物体所受的重力跟它的质量成正比 B ．图B 表示水的体积随温度的升高而减小 C ．图C 说明该物质是晶体D ．图D 警示我们近五年来人类能源消耗急剧增长图4图5二．填空题：13. 蝴蝶在飞行时翅膀每分钟振动360次，它的振动频率为______Hz ，属于_____（“超”、“次”）声波，人耳______听到。

中考物理模拟训练一、选择题（每题2分共24分）1．下列数据最接近实际的是（）A．一颗小铁钉重约为5 NB．手电筒的额定功率约为40 WC．一本九年级物理课本厚度约为1cmD．去年我省东北地区的最低气温达零下60 ℃2. 小强在使用小提琴前，常常旋动琴弦轴调节琴弦的松紧，这样做的目的主要是为了改变声音的（）A．响度 B．音调 C．音色 D．速度3．在水深1m的湖面上空，一只画眉停在岸边柳树距水面5m高的树杈上婉转的唱歌；在距岸边2m 的水中，一条红色的小鲤鱼悠然的游动。

静观湖面，“小鲤鱼”、“画眉鸟”和“柳树”浑然一体，好一幅如诗如画的美景！关于上述情景，下列阐述错误的是( )A．水中的“画眉鸟”是树上的画眉鸟通过水面反射形成的—个虚像B．水中的“画眉鸟”距离水面1mC．站在岸边看见的“小鲤鱼”到水面的距离肯定小于1mD．我们看到水中的“画眉鸟”和“小鲤鱼”都是虚像4．探究物理规律和解决实际问题常用运用到许多重要的物理思想和方法。

下列过程中运用了“等效替代”方法的是（）A．测量一张白纸的厚度 B．研究电流与电压、电阻的关系C．曹冲称象 D．牛顿总结出惯性定律5．如图14-5甲所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端移到B 端的过程中，能表示测力计示数与水平位置关系的是如图14-5乙中的（）6．小明用两个相同的铁锅来煮鸡蛋，两锅中分别倒入同样多的水和个数一样的鸡蛋。

甲锅中的水烧开后，用急火来煮；乙锅中的水烧开后，用文火来煮，但仍保持锅中的水沸腾，直到煮熟。

则以下说法正确的是（）A．甲种方法比乙种方法省燃料，又省时间B．乙种方法比甲种方法省燃料，但省时间C．甲种方法比乙种方法省燃料，但费时间D．乙种方法比甲种方法省燃料，这两种方法所用的时间相近7．电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图13-6所示。

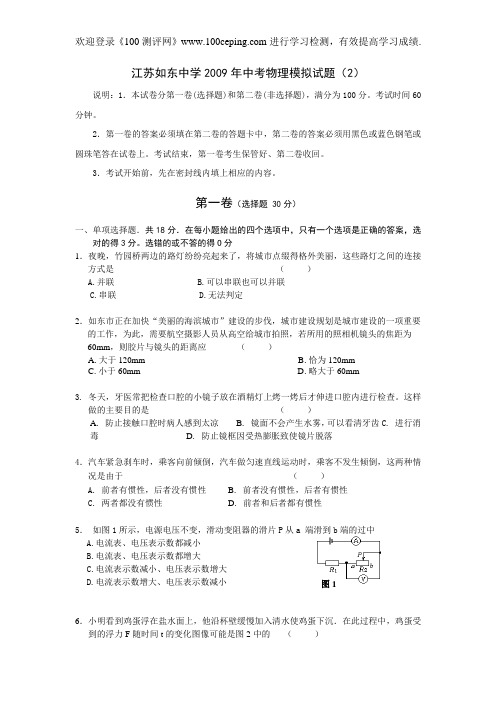

江苏如东中学2009年中考物理模拟试题（2）说明：1．本试卷分第一卷(选择题)和第二卷(非选择题)，满分为100分。

考试时间60分钟。

2．第一卷的答案必须填在第二卷的答题卡中，第二卷的答案必须用黑色或蓝色钢笔或圆珠笔答在试卷上。

考试结束，第一卷考生保管好、第二卷收回。

3．考试开始前，先在密封线内填上相应的内容。

第一卷（选择题 30分）一、单项选择题．共18分．在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分。

选错的或不答的得O分1．夜晚，竹园桥两边的路灯纷纷亮起来了，将城市点缀得格外美丽，这些路灯之间的连接方式是（）A.并联B.可以串联也可以并联C.串联D.无法判定2．如东市正在加快“美丽的海滨城市”建设的步伐，城市建设规划是城市建设的一项重要的工作，为此，需要航空摄影人员从高空给城市拍照，若所用的照相机镜头的焦距为60mm，则胶片与镜头的距离应（）A.大于120mmB.恰为120mmC.小于60mmD.略大于60mm3. 冬天，牙医常把检查口腔的小镜子放在酒精灯上烤一烤后才伸进口腔内进行检查。

这样做的主要目的是（）A. 防止接触口腔时病人感到太凉B. 镜面不会产生水雾，可以看清牙齿C. 进行消毒D. 防止镜框因受热膨胀致使镜片脱落4．汽车紧急刹车时，乘客向前倾倒，汽车做匀速直线运动时，乘客不发生倾倒，这两种情况是由于（）A. 前者有惯性，后者没有惯性B. 前者没有惯性，后者有惯性C. 两者都没有惯性D. 前者和后者都有惯性5．如图1所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过中A.电流表、电压表示数都减小B.电流表、电压表示数都增大C.电流表示数减小、电压表示数增大D.电流表示数增大、电压表示数减小图16．小明看到鸡蛋浮在盐水面上，他沿杯壁缓慢加入清水使鸡蛋下沉．在此过程中，鸡蛋受到的浮力F随时间t的变化图像可能是图2中的（）二、多项选择题．共12分．在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分。

初三物理中考模拟题（电学部分）1、实验室有甲、乙两只灯泡，甲标有“15V 1.0A ”字样，乙标有“10V 0.5A ”字样。

现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）A ．25VB ．35VC ．17.5VD ．12.5V2、如右图所示，是用电流表A 、单刀双掷开关S 、电阻箱R ＇和已知电阻R 0来测量未知电阻Rx 阻值的电路图。

现将开关S 拨到a ，此时电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值。

当电流表的示数为I 21时，电阻箱的阻值为R ，则被测电阻Rx 的阻值为（ ）A ．23Ro R + B ．Ｒ C ．2Ro R - D ． Ro R RRo + 3、如下图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R 0设计了四个测未知电阻Rx 的电路，其中不可行的是（ ）4、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时A ．示数变大，示数变小，与示数的比值不变B ．示数变小，示数变小，与示数的比值不变C ．示数变小，示数变大，与示数的比值变小D ．示数不变，示数变小，与示数的比值变大5、如下图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。

其中电源电压保持不变，R 为定值电阻，R ′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（ ）A ．气体的酒精浓度较大，R ′阻值较小B ．气体的酒精浓度较大，R ′阻值较大C ．气体的酒精浓度较小，R ′阻筑较小D ．气体的酒精浓度较小，R ′阻值较大6、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮。

这是因为（ ）A ．灯丝的电阻变小，实际功率变大B ．灯丝的电阻变大，实际功率变大C ．灯丝的电阻变大，实际功率变小D ．灯丝的电阻变小，实际功率变小7、一个“220 V 60 W ”的灯泡，如果接在110 V 的电源上，灯泡的实际功率为（ ）A.30 WB.15 WC.20 WD.40 W8、额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么（ ）A ．甲灯的额定功率比乙灯的大。

09年中考物理最新模拟试卷(4月)物理（二 ）注意事项：1． 本试卷共6页，五大题，24小题，满分70分，考试时间60分钟。

请用钢笔或圆珠笔直接答在试卷上，选择题的答案请填在答案栏中。

一.填空题（每空1分，共12分）1.坐在向东行驶的甲汽车里的乘客，看到路旁的树木向后退去，同时又看到乙汽车也从甲汽车旁向后退去，则乙汽车的运动情况是 （至少答出两种情况）2.黑龙江北部最低气温可达一52．3℃，若想判断某液体温度计能否在此地测气温，你应该收集的相关信息是3.桌面上的烧杯盛有半杯浓盐水，如果再向烧杯内加水，则溶液对烧杯底部的压强将 。

加水前后，深度都为h 的某处受到的液体压强将 。

(选填“变小”.“变大”或“不变”)4.弹簧称下挂一个物体，弹簧称示数为G 。

把物体没入甲液体中，弹簧称示数为3G；把物体没入乙液体中，弹簧称示数为4G，则甲.乙两液体的密度之比是 。

5.暑期持续的“桑拿天”，居民家里的空调.电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。

（2）使火灾发生的理论依据是（3）请你提出一条预防这种火灾发生应采取什么措施。

6.一个家用电能表的盘面上标有“3000 r ／kW ·h ”字样，它表示每消耗1kW·h 的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s 内转了210转，则热水器消耗的电能是 ，这个热水器放出的热量能使质量为__________的水温度升高10℃．[ 假设没有能量损失，已知：c 水= 4.2×10 3J/（kg ·℃）]7.如图2所示，太阳能飞机的表面遍布太阳能电池，该电池能将太阳能转化为＿＿＿＿＿能供电动机转动．太阳能飞机机翼的横截面形状应如局部放大图＿＿＿＿＿（甲／乙）所示．图2二.选择题（每小题2分，共20分）在每个小题的选项中，只有一个选项符合题目要求，请将其序号填入下面的答案栏中。

题型09 电路故障题【专题解读】电路故障题是江苏中考试题中常考题，出现频率较高。

电路故障题是电学的一个难点问题，以选择、填空题型为主。

电路故障有短路和断路，短路有电源短路和用电器短路两种。

短路的效果：电流表有示数，但是被短路两点之间的电压表无示数；断路的效果：电流表无示数，与这段电路并联的电压表有示数。

分析电路故障时，一定要根据电路中出现的各种反常现象，如电灯不亮、电流表无读数、电压表无示数或电压表示数接近电源电压等，分析出现这些反常现象的各种可能的原因。

然后再根据题中给出的其它现象，或测试结果进行综合分析，确定故障。

各种电路故障可能的原因：1.电灯发光，表明电路为通路；电灯不发光，电灯两接线柱到电源两极某处断路或灯泡被短路。

2.①电流表有示数而电压表无示数，表明主电路通路，故障可能是电压表断路或与电压表并联的用电器短路；②电流表无示数而电压表有示数，表明电路中有电流通过电压表，故障可能是电流表短路或电压表并联的用电器断路；③电流表电压表均无示数，表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路（即电压表之外的电路断路）。

类型一断路故障考查形式一串联电路1. 小明同学按下图连接好电路，闭合开关后发现，甲、乙两灯泡均不亮。

然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮。

于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。

根据以上现象可以推断出下列哪个结论是正确的（）A. 甲灯泡断路B. 乙灯泡断路C. 甲、乙灯泡都断路D. 电源坏了2. 如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数。

如果电路中只有一处故障，则故障是（）A. 变阻器断路B. 小灯泡短路C. 电流表短路D. 小灯泡断路3. 如图所示的电路，电源电压为6V，闭合开关S，灯泡L1、L2均不发光，电流表、电压表示数均为0。

现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S，两只灯泡仍不发光，电流表示数仍然为0，但电压表的示数为6V。

中考物理模拟试题一注意事项：1答第1卷前，考生务必将自己的姓名、考试号、科目名称用 2B 铅笔涂写在答题卡上.2 •每小题选出答案后，用2B 锯笔把答题卡上对应题目的答案标号涂黑•如需改动，用橡皮擦干净后，再选涂其它答案•不能答在试卷上.一、选择题（本大题共12小题，每小题2分，共24分•每小题给出的四个选项中只有一 个符合题意）1 •下列估测合理的是A .一只咸鸭蛋的质量约为 600gB .一张报纸的厚度约为 75nmC . 一名中学生Is 心跳约为70次D .一盏教室内的日光灯正常工作时的功率约为40W2 •禾U 用电流的热效应工作的家用电器是A •电饭煲B •洗衣机C 电冰箱D •电视机3•自行车设计和使用过程中，有许多增大或减小摩擦力的地方•以下有关事实，属于 减小摩擦力的是 A •刹车时需用力捏车刹 B •向车转轴处加润滑油 C 手把和轮胎印有花纹D •脚蹬刻有很深的凹槽4•下列能源中，都属于不.可再生能源的是 A .石油、煤B .风能、天然气C .潮汐能、太阳能D .风能、水能5•生活中，下列措施不符合.安全用电的是 A .家用电器的金属外壳要接地 B .开关必须接在火线上C .发现家用电器或导线失火时，必须先切断电源，然后再救火D •发现有人触电时，应该立刻用手将触电人拉开 6•如图所示四个演示实验中，能够说明电磁感应现象的是7. 2007年4月18日零时起.我国铁路开始了第六次大提速.和谐号”动车组高速列车经过时，若人离铁轨太近容易被吸进铁轨， 应特别注意安全•从物理学的角度看，这是因为高速行驶的列车与人之间的A .空气流速增大，压强增大B .空气流速增大，压强减小C .空气流速减小，压强增大D .空气流速减小，压强减小&惯性有时要利用，有时要防止其危害•下列事例中属于 防止惯性带来危害的是 A .拍打衣服，把灰尘拍去B .将足球射入球门AJiC第6题图—EJ i1-1---------- -3电源------------- O0 --------------电源第9题图9. 如图所示的自动控制电路中，当开关 A •灯亮，电动机不转动，电铃响 C .灯不亮，电动机转动，电铃响10. 下列叙述中的 影”属于光的反射现象的是 A •立竿见影” B •毕业合影” C .湖光倒影”D •形影”不离11. 一个边长为a 的立方体铁块从图（甲）所示的实线位置（此时该立方体的下表面恰与水面齐平）下降至图中的虚线位置，则图（乙）中能正确反映铁块所受水的浮力的大小F12. 如图所示电路中, 过程中二、填空题（每空1分，共28分）13. ______________________________________________________ 坐在行驶的 和谐号”火车里的乘客，以地面为参照物是 __________________________________________ ▲ _____ 的，以火车 为参照物是 _______ ▲ ______ 的.14.电能可以使电灯发光， 同时产生的内能散失在空气中，但这些内能却无法自动转化为电能.汽车制动过程中，动能转化为地面、轮胎、空气的内能，这些内能同样无法自动地 转化为机械能再用来开动汽车.这些现象均说明能量的转化具有 ▲.以上能量的转化过程中，能的总量▲（选填 增大” 减少”或 不变” •）15.2008年5月1日，杭州湾跨海大桥已成功通车.跨海大桥全长36km ，桥面道路单向宽度14.25m ,若一辆小轿车以 100km / h 的速度匀速通过该大桥，则需要 ▲ h ;若该小轿车发动机的功率为 60kW ，则通过大桥发动机所做的功为▲ J16. 天气转凉了，我们把洗过的衣服晾在阳光下晒.从内能改变的角度看，这是利用▲ 方式使水的内能增加， 提高温度使水蒸发 ▲ ;另一方面，利用太阳光中 的紫外线有很好的 ▲ ，使衣服更卫生.17. 夏天，剥开包装纸的冰棍会冒 白气”是 ▲ 现象（填 汽化”C .公路上的汽车限速行驶跳远时快速助跑S 闭合时，工作电路的情况是 B •灯亮，电动机转动，电铃响 D •灯不亮，电动机不转动，电铃响 A .电压表B .电流表C .电压表D .电流表 V i 示数变大，电路消耗总功率不变R i 的功率不变 R 3的功率变大 R 2的功率变小A 示数变大，电阻 V 2示数变小，电阻 A 示数变大，电阻R 2R 3第12题图电源电压恒定 •闭合开关S 后，将滑动变阻器滑片从左端向右端移动或液化”;第20题图21. 一个标有"12V"字样额定功率未知的灯泡，在室内测得其灯丝电阻R 随灯泡两端电压 U 变化的关系图线如图所示. 则灯泡正常发光时的电阻为▲Q .假如灯丝电阻与其热力学温度成正比，室温为300K （K 是热力学温度单位），那么在灯泡正常发光的情 况下，灯丝的温度为▲ K .冰棍吃到口中感到很凉，是因为冰棍熔化过程中 ▲ 的原因（填吸热”或放热”18. 2008年5月12日，四川汶川发生大地震•空军某部奉命执行任务，某空降兵和降落伞总重为800N .刚跳下时，降落伞未打开，空降兵和降落伞作 ▲ _______ 运动（加速/减 速）;当降落伞打开后匀速下落时，空降兵和降落伞所受阻力为 _防止传染病的发生，防疫人员将消毒液喷洒在可能发生疫情的地方， 方也能闻到药味.这种现象叫做 ________________ ▲ ______ ，说明药分子在不 停地做无规则的 ________ ▲ _______ .19 .如图是家用电冰箱及其电路图.冰箱所用的电源是______ ▲ _____ 电源（选填 交流”或 直流”）冰箱压缩机由温控开 关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后.联动开关处于 ▲ _____________ 状态，冰箱里的温度降低到一定程度后，温控开关会自动 ▲ （选填 断开”或 闭合”.）▲N ;震后，为但在没有喷洒药水的地20. 观察图中的四幅图，将测量结果写在其下方相应空格处.1111 i | F I ii I H F 11 Ji 11111 il I r pi 11 [I m | rn qn3 4 5 6 7① 木块的长度是 ▲ cm ② 石块的质量是 ▲ g③ 温度计的示数是 ▲ C ④ 电流表的示数是 ▲ A第19题图第21题图甲 乙第23题图24. (4分)小明同学在码，并记录了如下实验数据:测定滑轮组机械效率”的实验中，用如图所示的装置匀速吊起钩钩吗虫 G/N窈滑轮重G/N测力计拉力F/N 钩码提升髙度 h/m 测力计移动距离 S/m斗工4L60. 16 3根据实验数据，小文同学计算机械效率的过程如下: 有用功 总功 机械效率:W 有用=（G 什G 2）h=（4 十 0.4）01J=O.44J W ,m FS= 1.6 （K3J=0. 48J22. (1)当要研究的物理量不易直接测量时， 都需要想办法把它们的大小间接显示出来.第22题图例如：甲实验是让木块在木板上做 ____________ ▲ __________ 运动，通过弹簧测力计的示数间 接显示滑动摩擦力的大小； 乙实验中球动能的大小是通过 _______________ ▲ _________ 间接反映出来 的.(2) 当要研究的物理量与多个因素有关时，都要采取一定措施控制变量.例如：要研究滑动摩擦力大小与压力大小的关系，就要多次改变压力大小，同时控制接触面的粗糙程度不变. 做实验时我们改变压力大小的具体办法是 ____________________ ▲ ________ ；要 研究动能跟质量的关系，就要改变质量，同时控制速度不变. 具体办法是：换用不同质量的球，让它们从 __________ ▲ _________ 由静止滑下.三、解答题(共48 分)23. (6分)(1)如图甲，重5N 的物体A 静止在水平面上，画出它所受重力 G 的示意图;(2) 画出图乙中与入射光线对应的反射光线和大致的折射光线位置； (3) 根据图丙小磁针静止时的指向，在图中标出通电螺线管的 N 、S 极和电源的正负极.甲 探究滑动摩擦力与什么因素有关乙探究动能前大小与什么因素有关第24题图答：当匀速吊起4N 重的钩码时，该滑轮组的机械效率约为 91.7%.小明同学的计算过程是否正确？如有错误， 请在下方空白处说明错误之处，并对滑轮组的机械效率作出正确解答.(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)25. (12分)如图是某同学设计的 风力测试仪”的原理图•电源电压 6V , R o 为定值保护电阻，AB 为长20cm 、阻值为50Q 的均匀电阻 丝.OP 为质量、电阻均不计的金属细杆，下端连 接一个重为2N 的圆球P .闭合开关S,无风时， OP 下垂并与电阻丝的 B 端接触；有风时，圆球P , 受风力作用，使金属细杆OP 绕悬挂点O 偏转， 〜当偏转到电阻丝的 A 端时，电流表示数为0.6A •已 知悬挂点O 与电阻丝B 端为10cm ，金属细杆 OP 始终与电阻丝 AB 接触良好且无摩擦，求：(1) 无风时电流表示数； (2) 在风力作用下，当金属细杆OP 在图示位置静止时，作出F 风的力臂；(3) 求当金属细杆 OP 滑在AB 中点时圆球P 受风力大小为多少牛？，此时电路消耗的 总功率为多少？(4 )若将电流表的刻度该改为风力刻度值，请问表盘刻度均匀吗？简要说明道理； (5)请你为该设计提出恰当的评价或两点合理化建议.(本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果)26. (8分)太阳能将成为 21世纪大规模开发的一种可再生清洁能源.北京奥运会的标 志性工程一一国家体育馆(鸟巢’工程)采用太阳能电力这一绿色能源， 鸟巢”安装的太阳能发电系统直接为十二个主通道供电.(1)奥运会期间 鸟巢”工程提供的130kW 太阳能发电系统连续正常工作 200h ，得到了多少电能？若这些电能全部转化成内能，能使多少千克的20 C 的水烧开？(2)若这太阳能发电系统的电能改由火力发电来提供，则每分钟将增加约3.2kg 的二氧化碳排放量，造成大气污染.已知在通常情况下二氧化碳气体的密度为1. 98kg /m 3,则奥运会期间由于使用该太阳能发电系统而减少排放的二氧化碳气体在通常情况下的体积多I X —第25题图（3）已知太阳向空间辐射能量的总功率约为 3.8 X023kW，辐射到地球的太阳能总功率约为其中的二十亿份之一，其中约47%能穿越大气层到达地面，某企业生产的一块接收面积为2m2的太阳能电池板，其光电转化率为17%，则它的发电功率约是多大？（地球视为球体，其半径为6400km）（结果保留两位小数）（本题解答要求：要写出依据的主要公式或变形公式，要有数据代入和运算结果）27. （7分）小明和小华在学习了液体压强的知识后用加长的饮料瓶做了如图所示的实验, 在饮料瓶中灌满水，然后在瓶的a、b、处各扎一个小孔，观察其后发生的现象.（1）他们发现小孔b中射出水流的速度比小孔a中的大，你认为其原因是 _________ ▲__________.（2）经过反复的试验，他们发现从小孔中射出水流的射程s（从小孔处到落地点的水平距离OA）跟小孔到地面的高度H这两个因素有关.为了研究水流的射程s与h、H之间的关系，他们将饮料瓶放置在水平桌面边缘，看到如图所示的现象，由此他们得出了结论：小孔距水面的深度h越大，水流的射程越大.你认为根据图示的现象能否得出上述结论？请说明你的理由.第27题图_____ ▲—, __________________________ ▲_____________________ .（3） _______________________ 测量水流的射程s,需要▲（填测量工具）.请你运用学过的物理知识帮助他们确定水流射程起点O的位置，写出具体的方法._________________________________ ▲_________________________________________（4）他们在实验中测得数据如下表所示：实验序号小孔高度H/m小孔深度h/m水流射程s/m10.640.160.6420.640.360.9630.640.64 1.284 1.00.160.805 1.00.36 1.206 1.00.64 1.6028 . （6分）小明在探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示. 又用这种有同样大小方格的白纸板做光屏. 将发光物体、凸透镜和光屏组装到光具座上并调整好.（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示.则光屏上的像是倒立、_______ ▲_______ 的实像.将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到 ______________________ ▲__________________________ 为止.(2) 用这种发光物体和光屏做实验，最主要的一条优点是:▲.(3) _____________________________ 如图乙所示，当发光物体在 a 点时，物与像之间的距离为 s 仁当发光物体在 b 点 时，物与像之间的距离为 S 2,贝U S i ▲ S 2.(选填“乙”)(4) 小明探究完凸透镜成像规律后，接着又做了一个观察实验•他把光屏取下来，把 发光物体放在凸透镜左侧，从凸透镜右侧 沿主光轴向透镜方向观察， 如图丁所示. 眼睛离凸透镜较远时看到了发光物体的倒 立的像，离凸透镜较近时看不到这个像了， 请分析并说明原因.29. (5分)某同学利用图(a )所示的电路研究灯泡 L i (6V , 1.5W )、L 2 (6V , 10W )的 发光情况(假设灯泡电阻恒定)，图(b )为实物图.(1) 他分别将L i 、L 2接入图(a )中的虚线框位置，移动滑动变阻器的滑片P ,当电 压表示数为6V 时，发现灯泡均能正常发光.在图( b )中用笔线代替导线将电路连线补充 完整.(2)接着他将L i 和L 2串联后接入图(a )中的虚线框位置，移动滑动变阻器的滑片P ,当电压表示数为 6V 时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是 ______ ▲ .(3) 现有如下器材：电源 E (6V ，内阻不计)，灯泡L 1 (6V , 1.5W )、L 2 (6V , 10W ),甲丙第29题图(b)L 3 （6V , 10W ）,单刀双掷开关 S .在图（c ）中设计一个机动车转向灯的控制电路：当单刀双掷开关S 与1相接时，信号灯L i 亮，右转向灯L 2亮而左转向灯L 3不亮；当单刀双掷开关 S 与2相接时，信号灯 L i 亮，左转向灯 L 3亮而右转向灯 L 2不亮.参考答案一、选择题（本大题共12小题，每小题2分，共24分•每小题给出的四个选项中只有一个 符合题意）码 同一斜面的同一高度.三、解答题（共48分）23. 略24. 解：错误是：有用功计算有错，因此使得机械效率计算也有错.总功W ^、= FS =1.6N 0.3m = 0.48J机械效率二 W 1 0 000. 4 J1 00© : 8 3.03 3W 总0. 48 J25解：（"当偏转到电阻丝的A 端时宀匸总二仇无风时，R 0与R AB 串联IU6— 0.1AR R Q + R AB10^+500二、填空题（每空1分，共28分）13.运动 静止14.方向性 不变15. 0.36 7.776 氷0716.热传递 蒸发杀菌 17.液化 吸热18.加速 800扩散 运动19.交流断开闭合20. 2.65 56.4 -9.0 0.4421. 6 180022. （1）匀速直线运动（2 ）在木块上加减砝 球推动木块在水平面上运动距离的长度正确解答：有用功W 有用 =4N 0.1m =0.4J(2) 力臂I 风如图甲 (3)如图乙，由杠杆平衡条件F 风1风=GL G由于OB =CB ，由三角形相似L 风二 L G故有卩风=G = 2N优点：设计简单而灵敏。
