一、什么是臭氧(臭氧（O3）英文臭氧（Ozone）1.臭氧又名活氧或强氧，分子符号O3，英文名称OZONE；常温、常压下无色，有特臭的气味，其浓度高时呈淡蓝色，具有强氧化作用；液态臭氧深蓝色，固态臭氧紫黑色。
2. 臭氧特性：臭氧性质比氧（O2）活泼，比重为氧气的1.7倍，氧化能力仅次于氟，杀菌率为氯的3000倍。
臭氧能于短时间内将空气及水中的浮游细菌消灭，并能中和、分解各种有毒物质，去除一切恶臭，并能漂白澄清水中污染杂质。
二、物理性质1.在常温常压下，较低浓度的臭氧是无色气体，当浓度高（达到15%）时，呈现出淡蓝色。
臭氧可溶于水，在常温常压下臭氧在水中的溶解度比氧高约13倍，比空气高25倍。
性状：气态臭氧厚层带蓝色，有刺激性腥臭气味，浓度高时与氯气气味相像；液态臭氧深蓝色，固态臭氧紫黑色化学性质：2.臭氧很不稳定，在常温下即可分解为氧气。
臭氧、氯和二氧化氢，臭氧在处理水中是氧化力量最强的一种。
臭氧极易分解，很不稳定。
它不溶于液态氧，四氯化碳等。
有很强的氧化性，在常温下可将银氧化成氧化银，将硫化铅氧化成硫酸铅。
三、跟氧气比较：1.无色无味、易燃、稳定2.淡蓝色、腥臭味、不稳定、易还原成O2四、人工产生臭氧的方法分为：①光化学、②电化学、③原子辐射和电晕放电1.光化学法：即紫外光使氧气分子O2分解并聚合成臭氧O3，大气上空的臭氧就是由此产生。
2.电化学法：利用直流电源电解含氧电解质产生臭氧气体的方法3.由于电晕放电型臭氧发生器相对能耗较低，单机臭氧产量大，所以市场占有率最高。
四、臭氧发生器的结构与类型1. 电晕放电型臭氧发生器基本构成有：①高压电极、②地电极、③介电体与放电气隙四部分。
2. 电晕放电器件按形状分为：管式和板式2.1管式：玻璃管、陶瓷管和搪瓷管2.2板式：陶瓷片但因散热效果和使用寿命等因素，玻璃管和陶瓷片都渐渐被淘汰了。
五、臭氧名词解释1.臭氧：常温常压下是一种淡蓝色腥臭味的气体，分子式为O 3 ，具有极强的氧化能力与杀菌性能。

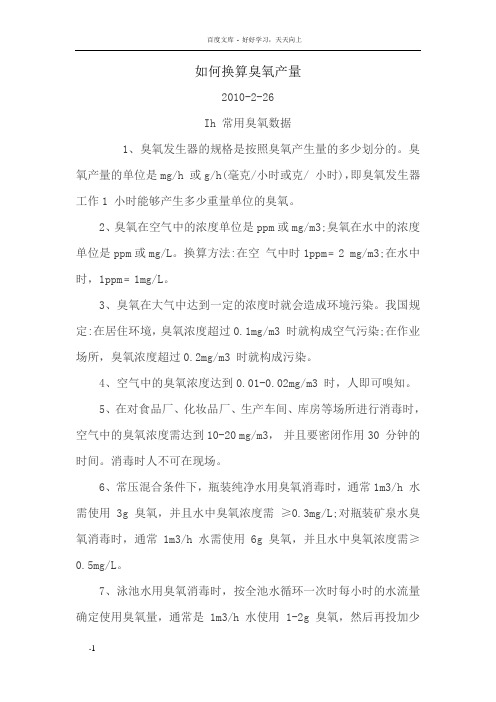

如何换算臭氧产量2010-2-26Ih 常用臭氧数据1、臭氧发生器的规格是按照臭氧产生量的多少划分的。
臭氧产量的单位是mg/h 或g/h(毫克/小时或克/ 小时)，即臭氧发生器工作1 小时能够产生多少重量单位的臭氧。
2、臭氧在空气中的浓度单位是ppm或mg/m3;臭氧在水中的浓度单位是ppm或mg/L。
换算方法:在空气中时1ppm﹦2 mg/m3;在水中时，1ppm﹦1mg/L。
3、臭氧在大气中达到一定的浓度时就会造成环境污染。
我国规定:在居住环境，臭氧浓度超过0.1mg/m3 时就构成空气污染;在作业场所，臭氧浓度超过0.2mg/m3 时就构成污染。
4、空气中的臭氧浓度达到0.01-0.02mg/m3 时，人即可嗅知。
5、在对食品厂、化妆品厂、生产车间、库房等场所进行消毒时，空气中的臭氧浓度需达到10-20 mg/m3，并且要密闭作用30 分钟的时间。
消毒时人不可在现场。
6、常压混合条件下，瓶装纯净水用臭氧消毒时，通常1m3/h 水需使用3g 臭氧，并且水中臭氧浓度需≥0.3mg/L;对瓶装矿泉水臭氧消毒时，通常1m3/h 水需使用6g 臭氧，并且水中臭氧浓度需≥0.5mg/L。
7、泳池水用臭氧消毒时，按全池水循环一次时每小时的水流量确定使用臭氧量，通常是1m3/h 水使用 1-2g 臭氧，然后再投加少量的消毒药剂。
当1m3/h 泳池水使用臭氧≥4g 时，池水不再需要投加消毒药剂，并且池水会变得清澈透蓝。
8、水产养殖用水臭氧消毒时，通常是按将池水的一半循环一次时，每小水的流量来确定臭氧使用量的。
淡水通常是1m3/h 水使用1g 臭氧，如果是海水臭氧量可提高到1.5-2g。
育苗阶段时，臭氧使用量可适当降低。
但不论臭氧使用量是多少，在消毒过的水流回养殖池之前，水中的臭氧含量必须降低到0.05mg/L 以下。
臭氧浓度与作用根据清华大学编的《臭氧技术应用文集》一书，将有关臭氧应用浓度按安全浓度空气、应用浓度、水中应用浓度、环境浓度及感知浓度，分类摘录，以便在应用中查找。
臭氧发生器发生量计算公式及过程
附页：臭氧产量计算公式及过程
1、计算方法
1.1 臭氧产量的计算
DO3=CO3?QN(g或mg)
式中DO3——臭氧产量，g或mg。
CO3——臭氧浓度换算
QN——标准状态下，气体实际流量，m3/h或L/h
1.2空气流量换算公式
气体流量的修正计算：流量计使用时被测气体的温度、压力，往往与流量计分度标定时有所不同。
因此，使用时读数的流量显示值，常常不是流经流量计气体的真实反映，必须予以修正。
其公式如下：QN=(PsTN/PNTs)1/2?Qs
式中：QN——标准状态下，气体实际流量，m3/h或L/h；
Qs——测量（试验）状态下，气体在仪表中的显示流量，m3/h 或L/h；
Ps——测量（试验）状态下，气体的压力，Pa；
TN——仪表标定时的绝对温度，(273.15+20)K；
Ts——测量（试验）状态下，气体的温度K；
PN——仪表标定状态时的绝对压力（一个标准大气压1.01325×105Pa）
1.3臭氧浓度换算
臭氧检测仪直接读出的单位是ppm，换算成mg/m3公式如下：CO3=104M/22.4?ppm?[273/(273+T)]*（Ba/101325）
上式中：
M----为臭氧分子量
ppm----测定的体积浓度值
T----温度
Ba----压力
104—稀释倍数。
臭氧发生器臭氧浓度、产量、电耗的测量1主题内容与适用范围本标准规定了臭氧发生器的臭氧浓度，产量和电耗的测定及计算方法。
适用于以电为能源臭氧发生器的测定。
2名词术语电耗specific energy consumption设备生产单位重量的成品所消耗的电能。
3臭氧发生器的臭氧浓度、产量、电耗的测量和计算方法3.1臭氧浓度3.1.1方法原理概要：臭氧（O3）是一种强氧化剂，与碘化钾（KI）水溶液反应可游离出碘，在取样结束并对溶液酸化后，用0.1000mol/L硫代硫酸钠（Na2S2O3）标准溶液并以淀粉溶液为指示剂对游离碘进滴定，根据硫代硫酸钠标准溶液的消耗量计算出臭氧量。
其反应式为：O3+2KI+H2O--O2+I2+2KOH (1)I2+2Na2S2O3--2NaI+Na2S4O6 (2)3.1.2试剂3.1.2.1碘化钾(KI)溶液(20%)：溶解200g碘化钾(分析纯)于1000mL煮沸后冷却的蒸馏水中，用棕色瓶保存于冰箱中，至少储存一天后再用。
此溶液1.00mL含0.20g碘化钾。
3.1.2.2(1+5)硫酸(H2SO4)溶液：量取浓硫酸(p=1.84；分析纯)溶于5倍体积的蒸馏水中。
3.1.2.3C(Na2S2O35H2O)=0.1000mol/L硫代硫酸钠标准溶液；使用分析天平准确称取24.817g硫代硫酸钠(Na2S2O35H2O；分析纯)用新煮沸冷却的蒸馏水定溶于1000mL的容量瓶中。
或称取25g硫代硫酸钠(Na2S2O35H2O；分析纯)溶于1000mL新煮沸冷却的蒸馏水中，此溶液硫代硫酸钠浓度约为0.1mol/L。
再加入0.2g 碳酸钠(Na2S0O3)或5mL三氯甲烷(CHCL3)；标定，调整浓度到0.1000mol/L，贮于棕色瓶中，储存的时间过长时，使用前需要重新标定（标定方法见附录A）。
3.1.2.4淀粉溶液；称取1g可溶性淀粉，用冷水调成悬浮浆，然后加入约80mL煮沸水中，边加边搅拌，稀释到100mL；煮沸几分钟后放置沉淀过夜，取上清液使用，如需较长时间保存可加入1.25g水杨酸或0.4g氯化锌。
附页：臭氧产量计算公式及过程
1、计算方法
1.1 臭氧产量的计算
DO3=CO3•QN(g或mg)
式中DO3——臭氧产量，g或mg。
CO3——臭氧浓度换算
QN——标准状态下，气体实际流量，m3/h或L/h
1.2空气流量换算公式
气体流量的修正计算：流量计使用时被测气体的温度、压力，往往与流量计分度标定时有所不同。
因此，使用时读数的流量显示值，常常不是流经流量计气体的真实反映，必须予以修正。
其公式如下：
QN=(PsTN/PNTs)1/2•Qs
式中：QN——标准状态下，气体实际流量，m3/h或L/h；
Qs——测量（试验）状态下，气体在仪表中的显示流量，m3/h或L/h；
Ps——测量（试验）状态下，气体的压力，Pa；
TN——仪表标定时的绝对温度，(273.15+20)K；
Ts——测量（试验）状态下，气体的温度K；
PN——仪表标定状态时的绝对压力（一个标准大气压1.01325×105Pa）
1.3臭氧浓度换算
臭氧检测仪直接读出的单位是ppm，换算成mg/m3公式如下：
CO3=104M/22.4•ppm•[273/(273+T)]*（Ba/101325）
上式中：
M----为臭氧分子量
ppm----测定的体积浓度值
T----温度
Ba----压力
104—稀释倍数。
由于臭氧具有对多种细菌、微生物都具有很强的杀灭能力，杀灭率优于紫外线、抗生素，且没有二次污染，所以在工业和医疗领域会经常使用到。
但是如果空气中的臭氧浓度过高，就会强烈刺激人的呼吸道，造成咽喉肿痛、胸闷咳嗽，严重的还会出现视力下降、记忆力衰退等症状。
因此，我们在使用臭氧的时候一定要记得检测它的浓度。
一、臭氧产量检测之碘量法臭氧产量检测方法中，标准方法采用碘量法。
方法如下：1、分别配制含2%KH2PO4、1%Na2HPO4、5%KI的混和溶液（闭光保存），25%H2SO2溶液，0.5%淀粉溶液，0.1NNa2S2O3溶液。
2、取上述混合溶液400ml加入锥形瓶中，以小于500ml/min流速通入2升臭氧化空气，形成取样溶液。
3、在取样溶液中加入5ml25% H2SO2溶液，在暗室内放置5分钟，后用0.1 NNa2S2O3溶液滴定至淡黄色，再加入少量0.1%淀粉溶液，滴定至无色，记Na2S2O3溶液耗量。
4、臭氧浓度计算：O3浓度（gm/I）=12NV。
式中N是指Na2S2O3溶液标准溶液的当量浓度（Na2S2O3标准溶液的配制和标定按GB601-77进行）；V是指滴定用去的Na2S2O3标准溶液的毫升数。
5、臭氧产量的计算：臭氧（O3）产量（g/h）= O3浓度（g/m3）×空气流量（m3/h）。
空气流量是指进臭氧发生器的标准状态气体体积。
二、臭氧产量检测之紫外吸收法臭氧产量检测方法中，实验室精准快速检测，一般采用紫外吸收法的专用仪器，带有自动抽吸气泵，通过紫外吸收探头，有LCD显示屏显示，一般集成有采集记录系统，通过通讯接口实时传输检测数据到电脑软件中。
检测数据非常稳定，是目前臭氧企业使用常见的方法。
量程一般有1～1000ppm，1～10000ppm 等。
三、空气中臭氧浓度的检测一般指空气中低浓度的环境臭氧浓度，可使用专用来测试空气中臭氧含量的仪器，一般采用便携式，化学探头方式获取臭氧值，量程通常在1～1000ppm，精度在0.1～1.0ppm，LCD夜晶屏直接显示臭氧浓度数值，使用比较方便。
臭氧浓度单位：国际通行用体积百分比浓度标称臭氧浓度。
1%空气源臭氧浓度为12.9mg/L。
1%氧气源臭氧浓度为14.3mg/L。
卫生消毒界习惯用ppm做单位，即体积百万分之一。
对于空气中的臭氧，1ppm=2.14mg/m3。
用HVAC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实行体积由三部分组成V=V1+V2+V3，V1洁净区空间体积，V2空气净化系统体积，V3补充新风量造成臭氧损失的有效体积，实际计算过程中V3等于循环系统总风量的1.1%。
根据《消毒技术规范》及实际应用经验，三十万级取C=2.55ppm=5mg/m3；十万级取C=5ppm=10mg/m3；万取C=15ppm=30mg/m3；百级取C=20ppm=40mg/m3。
W=C*V/S其中W：实际选用臭氧发生器的产量，单位为g/hC：车间消毒需保持的臭氧浓度V：实际臭氧消毒体积S：臭氧衰退系数0.4208如工厂为空气灭菌，洁净室所需臭氧浓度定为C=5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括物体表面的消毒，所以，我们的设计浓度C为10ppm。
工程技术参数消毒面积S=36*48=1728 m2 标高H=2.6 m 送风量为100000m3/h根据工厂提供的工程参数V1=S*H=1728*2.6=4492.8m3V2忽略不计V3=100000*1.1%=1100m3实际臭氧消毒体积V=V1+V2+V3=4492.8+1100=5593m3所需臭氧投加量W=C*V/S=10*2*5593/0.4208=266g/h考虑管道及其它因素影响，选择臭氧发生器的产量为280g/h3、臭氧发生器安装位置有以下几种方法：（1）分体或移动式放在单独房间内（2）组装在空调机组中。
臭氧量计算公式W=C*S*1/V*60/t臭氧产量 W(g/h)：=臭氧浓度（g/m3）×空气流量（m3/h）。
W=臭氧的产量C=28ppm0.056g/m329.9 S=1ppm=2mg/m3t= 2.5分钟 2.5 C=检测仪所显示的浓度(ppm)V=0.018m3t=开机的时间(分)流量9.5 V=容器的体积(m3)W=1344mg/h下面是我收集整理的一些资料:臭氧消毒一、达到杀菌浓度所需时间公式：T= (V1+ V2)×S/(A-B)×FA＝臭氧发生效率（L/min）V1=洁净区体积V2＝空调机和送回风管路的体积S＝臭氧杀菌浓度T＝达到臭氧杀菌浓度所需时间（min）B=臭氧自然失效速度（L/min），可通过密闭容器试验获得；F＝安全系数（一般为2不易过大）二、杀菌浓度100000万级洁净区：相对湿度：＞45% (设备要求：50%--85%)温度：10℃-30℃ (设备要求： 4℃-35℃)臭氧浓度：10 mg/m3作用时间：80 min空气消毒： 20mg/m 3，30 分钟，对自然菌的杀灭率达到 90% 以上；30mg/m3，15min，对自然菌的杀灭率达到90% 以上。
(设备要求：60—90分钟)表面消毒：60mg/m3，相对湿度≥ 70% ， 60min ～ 120min ，才能达到消毒效果。
薰蒸消毒：(设备要求：120—150分钟)三、空气中允许浓度作业现场空气中容许的阀限值为0.2mg/m3。
四、排风时间臭氧稳定性极差，常温下即可自行分解为氧，停止发生后，通风30--60分钟后，其浓度与大气水平一样。
臭氧在空气中的半衰期一般为20-50分钟，随温度与湿度的增高而加快。
(设备要求：≥30分钟)五、含量测定方法一在500ml锥形带塞玻璃瓶中，加入350ml蒸馏水和20ml20%KI溶液，在排气管分流取臭氧气2L通入锥形瓶，再滴5ml浓度为3mol/L的H2SO4溶液，静置5分钟后用0.1000mol/L的Na2S2O3滴定，反应至浅黄色时加１ml0.5%的淀粉指示剂，滴定至无色，计算消耗的量，每毫升mol/l的Na2S2O3溶液相当于48.00mg的臭氧。
臭氧发生器选型如何选用臭氧发生器，就必须知道臭氧发生器的评价指标。
一般评价一个臭氧发生器最基本的指标是：臭氧产量，臭氧浓度，可靠性、使用寿命，电耗等。
用于药厂的臭氧发生器功率比较小，电耗是一个次要条件。
臭氧浓度单位：国际通行用体积百分比浓度标称臭氧浓度。
1%空气源臭氧浓度为12.9mg/L。
1%氧气源臭氧浓度为14.3mg/L。
卫生消毒界习惯用ppm做单位，即体积百万分之一。
对于空气中的臭氧，1ppm=2.14mg/m3。
用HV AC系统集中投加时，臭氧发生器选用按以下方法计算：首先计算实际臭氧消毒体积，实行体积由三部分组成V=V1+V2+V3，V1洁净区空间体积，V2空气净化系统体积，V3补充新风量造成臭氧损失的有效体积，实际计算过程中V3等于循环系统总风量的1.1%。
根据《消毒技术规范》及实际应用经验，三十万级取C=2.55ppm=5mg/m3；十万级取C=5ppm=10mg/m3；万级取C=15ppm=30mg/m3；百级取C=20ppm=40mg/m3。
W=C*V/S 其中W：实际选用臭氧发生器的产量，单位为g/hC：车间消毒需保持的臭氧浓度V：实际臭氧消毒体积S：臭氧衰退系数0.4208如工厂为空气灭菌，洁净室所需臭氧浓度定为C=5ppm，但事实上，洁净区的消毒不仅是对空气的消毒，实际上还包括物体表面的消毒，所以，我们的设计浓度C为10ppm。
工程技术参数消毒面积S=36*48=1728 m2 标高H=2.6 m 送风量为100000m3/h根据工厂提供的工程参数V1=S*H=1728*2.6=4492.8m3V2忽略不计V3=100000*1.1%=1100m3实际臭氧消毒体积V=V1+V2+V3=4492.8+1100=5593m3所需臭氧投加量W=C*V/S=10*2*5593/0.4208=266g/h考虑管道及其它因素影响，选择臭氧发生器的产量为280g/h。
臭氧浓度测定与发生器臭氧产量计算臭氧作为用物理方法产生的化学消毒剂，在我国已应用多年。
在医疗卫生、食品、水处理行业作为杀菌消毒剂，臭氧具有高效、广谱、无残余污染及应用方便变的优点，获得广泛应用。
臭氧浓度和产量是发生装置——臭氧发生器的重要技术指标。
在应用中，臭氧浓度是保证消毒效果的直接参数。
因此，臭氧浓度测定对于消毒器械的监督检测与实际消毒杀菌应用都是重要的技术手段。
一、臭氧浓度的分类与单位目前臭氧浓度检测分为臭氧源浓度、空气应用浓度、水溶臭氧浓度与环境臭氧浓度四类，浓度值差别很大。
臭氧源浓度最高。
作为水处理应用的标准发生器多在10mg/L(10g/m3)以上，目前使用氧气源的最高臭氧浓度已达到300mg/L。
国际通行用体积百分比浓度标称臭氧源浓度，如空气源为1-2%，氧气源为2-4%。
1%空气臭氧浓度为12.9mg/L，1%氧气臭氧浓度为14.3mg/L。
空气净化处理应用的“开式”臭氧发生器臭氧浓度较低，一般在100mg/m3以下。
空气应用臭氧浓度在1mg/m3-10mg/m3之间。
卫生消毒界习惯用ppm作单位，即体积百万分之一浓度。
对于空气中的臭氧，1ppm=2.14mg/m3,一般取为1ppm=2mg/m3。
水溶解臭氧，则1ppm=1mg/L。
水应用中臭氧溶解浓度在0.1mg/L-10mg/L之间。
低值作为水消毒净化要求的最低浓度，高值是作为“臭氧水消毒剂”可达到浓度值。
环境臭氧浓度值最低。
按GB3095-82规定，一、二、三级环境质量标准分别为0.12/0.16/0.20mg/m3。
卫生部规定我国臭氧工业卫生标准为0.30mg/m3。
二、臭氧浓度测定方法臭氧应用一百年来，发展了化学法、光学法、电化学法，热化学法等多种臭氧检测技术，研制推广了多种检测仪器和装置。
根据浓度范围、要求精度与应用领域，选择不同的测定方法。
常用方法与仪器、装置介绍如下。
（一）、化学法1、碘量法最常用的臭氧测定方法是碘量法，我国和许多国家均把此方法作为测定气体臭氧的标准方法。
我国建设部发布的《臭氧发生器臭氧浓度、产量、电耗的测量》标准CJ/T3028.2-94中及规定是用碘量法。
其原理为强氧化剂臭氧（O3）与碘化钾（KI）水溶液反应生成游离碘（I2）,臭氧同时还原为氧气。
反应式为：O3+2KI+H2O →O2+I2+2KOH游离碘显色，依在水中浓度由低至高呈浅黄色至棕红色。
利用硫代硫酸钠（Na2S2O3）标准液滴定，游离I2变为碘化钠（NaI）,反应终点为完全褪色止。
反应式为：I2+2Na2S2O3 →2NaI+Na2S4O6二反应式建立起O3反应量与Na2S2O3消耗量的定量关系比为：1molO3:2molNa2S2O3则其臭氧浓度Co3=ANa*B*24000/V0（mg/L）式中Co3-臭氧浓度，mg/L；ANa-硫代硫酸钠标准也用量，mL；B-硫代硫酸钠标准液浓度，mol/L；V0-臭氧化气体取样体积，mL。
操作程序及方法参照标准CJ/T3208.2-94。
测定标准型发生器浓度很方便，臭氧化气体积用流量计计数，Na2S2O3浓度一般配制为0.100mol/L，测定精度可达到±1%。
测定空气中臭氧浓度时，应用大气采样器抽气定量。
为保证测定精度Na2S2O3配为0.010mol/L。
测定水溶臭氧浓度亦可用此公式计算，只是V0代表采水量，取1000mL。
Na2S2O3浓度为0.010mol/L。
碘量法优点为显色直观，不需要贵重仪器。
缺点是易受其它氧化剂如NO、Cl2等物质干扰。
在重要检测时应减除其它氧化物质的影响。
2、比色法是根据臭氧与不同的化学试剂的显色或脱色反应程度以确定臭氧浓度的方法。
按比色手段分为人工色样比色与光度计比色。
此方法多用于检测水溶解臭氧浓度。
国内检测瓶装水臭氧溶解浓度有使用碘化钾、邻邦甲苯胺等比色液的，简单方式利用检测样品显色液与标准色管比较，确定测样臭氧溶解度值（0.05-0.8mg/L），精确些则利用分光光度计检测吸收率。
国外利用此法作成仪器，配备标准工具与药品作为现场抽样使用，很方便。
如美国HACH公司、日本荏原公司的DPD（二乙基对本二胺）比色盘，范围为0.05-2.0mg/L。
美国HACH公司微型比色仪，利用靛兰染料脱色反应，600nm波长比色，0.05-0.75mg/L浓度数字显示，精度±0.01mg/L。
比色法同样受其它氧化剂干扰，靛兰比色所受干扰较少。
3、检测管将臭氧氧化可变色试剂浸渍在载体上作为反应剂封装内径的玻璃管内做成检测管，使用时将检测管两端切断，把抽气器接到检测管出气端吸取定量臭氧气体，臭氧浓度与检测管内反应剂柱变色长度成正比，通过刻度值读取浓度值。
德国Drager公司、日本荏原公司及我国都生产臭氧检测管，浓度范围分为高（1000ppm）、中（10ppm）、低（3pmm）三种，检测空气臭氧浓度。
使用简便，但精度低，为±15%，只适用于现场使用。
（二）紫外吸收法原理为臭氧对波长λ=254nm紫外光具有最大吸收稀疏，在此波长下紫外光通过臭氧层会产生衰减，符合兰波特-比尔（Lambert--Beer）定律： I=Ioe-klc :Io-无臭氧存在时入射光强度；I-光束穿透臭氧后的光强度；L-臭氧样品池光程长度；C-臭氧浓度；K-臭氧对光波长吸收系数。
根据该公式，在K、L值已知条件下，通过检测I/Io值即可测出臭氧浓度C值来。
紫外吸收法已被美国等国家作为臭氧分析的标准方法。
按应用分为检测空气臭氧与检测水溶臭氧两种。
均可连续在线检测，数字显示并可记录打印。
优点为检测精度高，稳定性好，其它氧化剂干扰小。
缺点为价格较高。
由于沿面放电型的充气管与陶瓷片臭氧发生装置产生氮氧化物含量较高，应采用紫外法检测其臭氧浓度。
臭氧紫外检测（分析）仪作为现代技术产品，具有完备的起提处理、光-电转换、数据计算、分析及记录功能。
有0-10ppm、0-100pmm两种产品。
美、日、德等国家都有多种规格紫外分析仪生产，检测量最高为20mg/L。
（三）电化学法臭氧电化学法检测仪器主要用于水溶臭氧浓度在线连续检测控制，作为工艺控制装置即便于调整臭氧化处理指标处于最佳值又可降低运行费用。
电化学法测定原理为水中臭氧在电化表面产生电化学还原作用：O3+H2O+2e- →O2+2(OH-)电化回路中电流特性曲线与溶液中分子臭氧的浓度成正比。
较早应用的是电位测量，即利用氧化还原（Redox）复合电极通过检测水中氧化还原电位变化而对应计算出溶解臭氧浓度。
专用装置内部分析运算处理直接数字显示，如德国SIEMENS公司的OZWSO53P臭氧溶解测定控制仪；只使用Redox电极可先检测水的电位，再通过曲线查出对应的臭氧浓度。
最近国际广泛应用的“膜电极”溶解臭氧检测仪，具有更好的臭氧选择性与精度，具有0-20ppm 的广量程，是水处理部门在线检测、控制较为理想的仪器，价格也比紫外臭氧分析仪便宜。
美国ATI公司、瑞士ROS公司都推出具有程序控制功能的膜电极电化学臭氧分析仪。
三、臭氧产量计算发生器的规格是按每小时或每天产生的臭氧量确定的，每种产品都应准确真实地标明其臭氧产量。
一般每小时1克一下应以mg/h单位标注，1000克一下以下以g/h单位标注，1kg以上以kg/h 单位标注。
英国、美国等国家多以磅/天（Lbs/Day）为单位标注。
臭氧产量是通过臭氧浓度测定与气量测定后计算出的，即Do3=Co3*QN(g/h或mg/h)Do3-臭氧产量，g/h或mg/h；Co3-臭氧浓度，g/m3 或mg/m3 ；QN-发生器产生的标准气量，m3/h。
根据发生器输出臭氧的方式不同应按三种类型计算。
1、标准型发生器这类发生器计算比较简单，按标准CJ/T3028.2-94进行，浓度Co3克用电量法或紫外浓度仪精确测出，气量QN由于发生器装有流量计与压力表，可分别读出气量Qs与压力PB,根据转子流量计特性公式，转换为标准状态下（标准大气压，20 ℃）的气体流量QN为：QN=QS·√(PS·TN/PN·TS )(m3/h )式中TN-标准状态绝对温度，（273+20)°K；TS-发生器工作是绝对温度°K；PN-标准状态绝对压力；PS-发生器工作时绝对压力，PS=PN+PB；由于TN:TS≈1.0，PN、PB、PS用kgs/C㎡表示，则PS：PN≈1+PB所以QN可简化为QN=QS·√（1+PB）（m3/h）公式Do3×QS×√（1+PB）（g/h），有足够精度。
2、有气源开式发生器此类发生器多以风机将臭氧从管道或窗口送出。
前者如管道稍长，则臭氧浓度比较均匀，即可直接测定臭氧浓度Co3与气量QS。
由于此时压力降较小，温度也不高，QS≈QN，臭氧产量即可由Co3×QS计算出来。
对于由窗口吹出臭氧的情况则更复杂的多。
由于窗口各位置风速不同，臭氧浓度也极不均匀，不能根据某一点数据计算。
这类发生器臭氧产量计算方法目前尚未在国内外文献资料中找到标准或指导规范。
首先，认为发生的臭氧量Do3为窗口各点臭氧的总和，可表为Do3=∑△Di式中F-窗口面积,㎡；Ci-臭氧浓度，g/m3；ui-风速，m/h；n-取检测点数，n=12~32。
步骤：按窗口面积确定检测点数，检测点应均匀分布。
在每个点用热球风速仪测ui，用紫外臭氧分析仪测Ci，按上面公式计算Do3。
n值越大，检测点越密，结果越准确。
3、无气源开式发生器这类以充气沿面放电管发生器为主，采用自然扩散方式将产生的臭氧散不到空气中去，形成一定臭氧浓度。
这类发生器应用的不确定性很大，因为发生器产量难以测定，应用浓度也缺少手段检测。
有的部门和单位把这类发生器放在标准体积空间内，通过定时检测空间平均浓度，利用浓度乘以空间溶剂再进行时间换算得出臭氧产量。
这种方法由于忽略臭氧自行分解，产量偏小。
注意实验空间内温湿度，温度越高，湿度越大则误差越大。
建议这类发生器加装气源，对应用效果与发生器寿命都有好处。
四、建议根据卫生部发布的《消毒管理办法》规定，作为医疗、卫生应用的消毒器械的臭氧发生装置应取得卫生许可证。
被授权的检验部门则以《消毒技术规范》中的消毒药剂鉴定技术规定的试验菌杀效果作为评定依据。
国内多年实践证明，各检验单位检测参数差异很大。
臭氧作为高消毒剂已应用一百余年。
对常用的消毒、空气消毒、表面消毒所需的浓度、时间参数都有经验数值可参考。
臭氧的消毒效果实际是由其浓度（c）与时间（t)的乘积ct值决定的。
由于臭氧装置产生的浓度产量不同，因此很难统一规定检测消毒效果的方法、条件与参数，而对该类装置产生臭氧的浓度和产量则是可以统一检测标准、方法并达到精确检测。
就如检测液氯消毒剂只需检测有效氯含量一样，无需检测其公认的消毒效果了。
