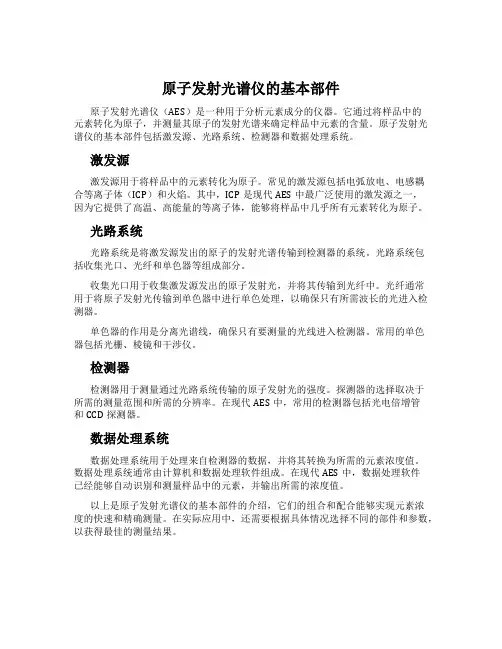

原子发射光谱仪的基本部件原子发射光谱仪（AES）是一种用于分析元素成分的仪器。
它通过将样品中的元素转化为原子，并测量其原子的发射光谱来确定样品中元素的含量。
原子发射光谱仪的基本部件包括激发源、光路系统、检测器和数据处理系统。
激发源激发源用于将样品中的元素转化为原子。
常见的激发源包括电弧放电、电感耦合等离子体（ICP）和火焰。
其中，ICP是现代AES中最广泛使用的激发源之一，因为它提供了高温、高能量的等离子体，能够将样品中几乎所有元素转化为原子。
光路系统光路系统是将激发源发出的原子的发射光谱传输到检测器的系统。
光路系统包括收集光口、光纤和单色器等组成部分。
收集光口用于收集激发源发出的原子发射光，并将其传输到光纤中。
光纤通常用于将原子发射光传输到单色器中进行单色处理，以确保只有所需波长的光进入检测器。
单色器的作用是分离光谱线，确保只有要测量的光线进入检测器。
常用的单色器包括光栅、棱镜和干涉仪。
检测器检测器用于测量通过光路系统传输的原子发射光的强度。
探测器的选择取决于所需的测量范围和所需的分辨率。
在现代AES中，常用的检测器包括光电倍增管和CCD探测器。
数据处理系统数据处理系统用于处理来自检测器的数据，并将其转换为所需的元素浓度值。
数据处理系统通常由计算机和数据处理软件组成。
在现代AES中，数据处理软件已经能够自动识别和测量样品中的元素，并输出所需的浓度值。
以上是原子发射光谱仪的基本部件的介绍，它们的组合和配合能够实现元素浓度的快速和精确测量。
在实际应用中，还需要根据具体情况选择不同的部件和参数，以获得最佳的测量结果。

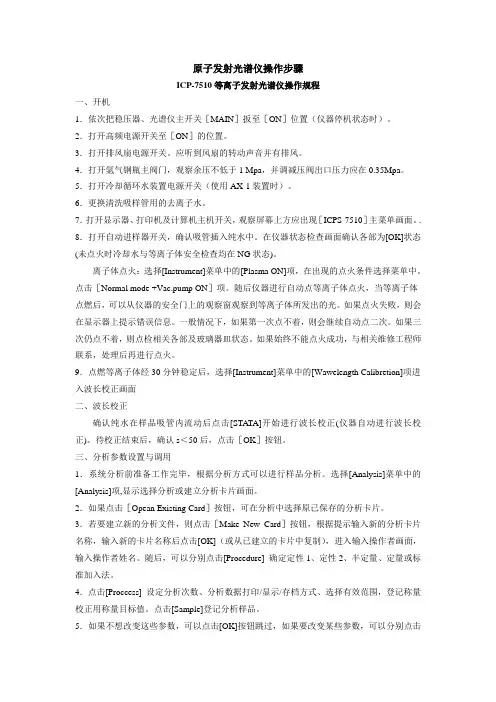

原子发射光谱仪操作步骤ICP-7510等离子发射光谱仪操作规程一、开机1．依次把稳压器、光谱仪主开关［MAIN］扳至［ON］位置（仪器停机状态时）。
2．打开高频电源开关至［ON］的位置。
3．打开排风扇电源开关。
应听到风扇的转动声音并有排风。
4．打开氩气钢瓶主阀门，观察余压不低于1 Mpa，并调减压阀出口压力应在0.35Mpa。
5．打开冷却循环水装置电源开关（使用AX-1装置时）。
6．更换清洗吸样管用的去离子水。
7．打开显示器、打印机及计算机主机开关，观察屏幕上方应出现［ICPS-7510］主菜单画面。
. 8．打开自动进样器开关，确认吸管插入纯水中。
在仪器状态检查画面确认各部为[OK]状态(未点火时冷却水与等离子体安全检查均在NG状态)。
离子体点火：选择[Instrument]菜单中的[Plasma ON]项，在出现的点火条件选择菜单中。
点击［Normal mode +Vac.pump ON］项。
随后仪器进行自动点等离子体点火，当等离子体点燃后，可以从仪器的安全门上的观察窗观察到等离子体所发出的光。
如果点火失败，则会在显示器上提示错误信息。
一般情况下，如果第一次点不着，则会继续自动点二次。
如果三次仍点不着，则点检相关各部及玻璃器皿状态。
如果始终不能点火成功，与相关维修工程师联系，处理后再进行点火。
9．点燃等离子体经30分钟稳定后，选择[Instrument]菜单中的[Wawelength Calibretion]项进入波长校正画面二、波长校正确认纯水在样品吸管内流动后点击[STA TA]开始进行波长校正(仪器自动进行波长校正)。
待校正结束后，确认s＜50后，点击［OK］按钮。
三、分析参数设置与调用1．系统分析前准备工作完毕，根据分析方式可以进行样品分析。
选择[Analysis]菜单中的[Analysis]项,显示选择分析或建立分析卡片画面。
2．如果点击［Opean Existing Card］按钮，可在分析中选择原已保存的分析卡片。

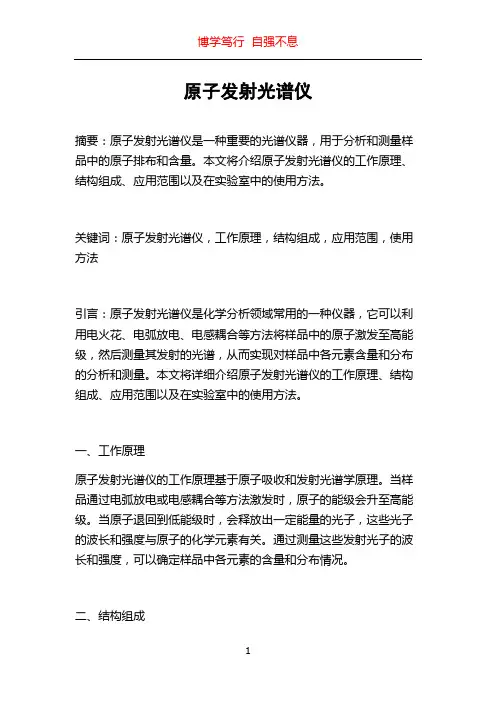

原子发射光谱仪摘要：原子发射光谱仪是一种重要的光谱仪器，用于分析和测量样品中的原子排布和含量。
本文将介绍原子发射光谱仪的工作原理、结构组成、应用范围以及在实验室中的使用方法。
关键词：原子发射光谱仪，工作原理，结构组成，应用范围，使用方法引言：原子发射光谱仪是化学分析领域常用的一种仪器，它可以利用电火花、电弧放电、电感耦合等方法将样品中的原子激发至高能级，然后测量其发射的光谱，从而实现对样品中各元素含量和分布的分析和测量。
本文将详细介绍原子发射光谱仪的工作原理、结构组成、应用范围以及在实验室中的使用方法。
一、工作原理原子发射光谱仪的工作原理基于原子吸收和发射光谱学原理。
当样品通过电弧放电或电感耦合等方法激发时，原子的能级会升至高能级。
当原子退回到低能级时，会释放出一定能量的光子，这些光子的波长和强度与原子的化学元素有关。
通过测量这些发射光子的波长和强度，可以确定样品中各元素的含量和分布情况。
二、结构组成原子发射光谱仪通常包括以下几个主要部分：光源、光学系统、光电检测器、信号处理器和计算机控制系统。
1. 光源：光源主要是通过电弧放电或电感耦合等方式产生高温和高能量的等离子体，进而激发样品中的原子。
2. 光学系统：光学系统由准直器、色散器和检测器构成，主要用于收集和分析样品发射的光谱。
3. 光电检测器：光电检测器主要用于探测和测量样品发射的光信号，常见的有光电面阵和光电倍增管等。
4. 信号处理器：信号处理器负责对光电检测器采集到的光信号进行放大和滤波处理，使其适合计算机处理。
5. 计算机控制系统：计算机控制系统通过采集和处理信号，完成光谱的显示、储存和分析，并提供简便的操作界面和数据处理功能。
三、应用范围原子发射光谱仪在分析化学中起着重要作用，广泛应用于材料科学、环境检测、食品安全、冶金学等领域。
具体应用包括但不限于以下方面：1. 元素分析：(1) 金属材料的成分分析：原子发射光谱仪可以用于合金、钢铁、铝合金等金属材料的成分分析，用于质量控制和质量监测。
等离子体原子发射光谱仪的优缺点分析光谱仪工作原理等离子体原子发射光谱仪的优缺点分析：优点：1. 多元素同时检出本领。
可同时检测一个样品中的多种元素。
一个样品一经激发，样品中各元素都各自发射出其特征谱线，可以进行分别检测而同时测定多种元素。
2. 分析速度快。
试样多数不需经过化学处理就可分析，且固体、液体试样均可直接分析，同时还可多元素同时测定，若用等离子体原子发射光谱仪，则可在几分钟内同时作几十个元素的定量测定。
3. 选择性好。
由于光谱的特征性强，所以对于一些化学性质极相像的元素的分析具有特别紧要的意义。
如铌和钽、铣和铪、十几种稀土元素的分析用其他方法都很困难，而对AES来说是毫无困难之举。
4. 检出限低。
一般可达0.1～1ugg－1，值可达10－8～10－9g。
用电感耦合等离子体（ICP）新光源，检出限可低至数量级。
5. 用ICP光源时，精准度高，标准曲线的线性范围宽，可达4～6个数量级。
可同时测定高、中、低含量的不同元素。
因此ICP －AES已广泛应用于各个领域之中。
6. 样品消耗少，适于整批样品的多组分测定，尤其是定性分析更显示出独特的优势。
缺点：1. 在经典分析中，影响谱线强度的因素较多，尤其是试样组分的影响较为显着，所以对标准参比的组分要求较高。
2. 含量（浓度）较大时，精准度较差。
3. 只能用于元素分析，不能进行结构、形态的测定。
4. 大多数非金属元素难以得到灵敏的光谱线。
1 由于工作时需要消耗大量Ar气，所以运转费用高。
2 因目前的仪器价格尚比较高，所以前期投入比较大。
3 等离子体原子发射光谱仪假如不与其他技术联用，它测出的只是样品中元素的总量，不能进行价态分析。
直读光谱仪的使用要点直读光谱仪是比较常用的光谱仪类型，在铸造、钢铁、电力、化工等领域有广泛应用。
那么，关于直读光谱仪的使用要点，本文我们来共享下。
直读光谱仪在接通电源开关前，必需先接通氩气。
分光仪的内部温度需要达到稳定，一般情况下测控系统昼夜连续工作，一旦关闭电源，再次打开仍须预热。
原子荧光光谱仪原理仪器简介原子荧光光谱仪是一种用于分析物质中微量金属元素含量的仪器。
该仪器利用氙灯等气体放电激发样品中的金属元素，使其原子能级上某些电子跃迁产生荧光发射，之后通过光谱仪分光装置将荧光进行分光，最后通过荧光的强度和波长来定量和鉴别金属元素。
原理原子荧光光谱仪利用激发-发射原理来分析金属元素。
该原理包括两个主要方面：一是原子的激发，也称为电子激发；二是荧光的发射，又称为原子发射。
激发当外界能量作用于原子时，原子的内部电子会被激发到更高的能级。
这个外界能量可以是光、热或电子束等形式。
在原子荧光光谱仪中，一般采用气体放电的方法来产生激发。
当气体放电装置施加足够的电压时，气体分子会被离子化，一部分电子释放出来形成电子束，撞击样品表面，使得样品中的金属元素原子被电子激发，进入到高能级。
发射在电子激发原子后，原子会通过内转移或辐射跃迁回到低能级。
在这个过程中，原子会释放出能量，形成一个荧光发射信号，也称为原子发射。
每个元素的原子发射具有一定的特征，包括波长和发射强度等。
原子荧光光谱仪可以利用这些特性来定量和鉴别样品中的金属元素。
仪器构成原子荧光光谱仪主要由四个组成部分构成：放电气体装置、激发源、分光装置和检测系统。
下面分别介绍其主要功能和构造：放电气体装置放电气体装置是通过电离气体产生电子束，激发样品中原子的装置。
该装置一般由较厚的玻璃管、电极和气体供应系统等组成。
气体供应系统用于介绍激发原子的气体，并通过电极施加足够的电压来实现气体电离。
激发源通常由氙灯或者氢弧灯等气体放电灯组成。
这些气体放电灯的作用是产生荧光，使样品中的原子被激发。
激发源的选择要根据所需要分析元素的激发波长来选择。
分光装置分光装置用于将荧光信号按照不同的波长分离并投射到检测系统中。
这个装置一般包括单色器、衍射棱镜或者光栅，并可以通过调整来控制光的波长和光强度。
检测系统检测系统是用于测量荧光信号的装置。
该系统一般包括荧光探测器、信号放大器和计算机。
简述原子发射光谱仪的主要结构及特点原子发射光谱仪是一种用于分析金属元素的仪器，主要用于矿石、土壤、水质等样品中金属元素的分析。
其主要结构包括以下几个部分：1. 光源：原子发射光谱仪通常使用电火花、火焰或电弧等光源，用于激发样品中的金属元素并使其产生原子化。
2. 光路系统：光路系统由透镜、光栅、反射镜等光学元件组成，用于收集和分散样品辐射的光线，并将其传递到光谱仪的检测器中。
3. 检测器：原子发射光谱仪常用的检测器包括光电倍增管（PMT）和光电二极管（PD），用于检测样品辐射光线的强度，并转化为电信号。
4. 信号处理系统：原子发射光谱仪的信号处理系统包括放大器、滤波器、模数转换器等电子元件，用于放大、滤波和转换检测器输出的电信号，并最终将其转化为可视化的光谱图像或数值结果。
5. 数据分析与控制系统：原子发射光谱仪通常配备有计算机和相关软件，用于采集、处理和分析光谱数据，并控制仪器的工作和运行参数。
原子发射光谱仪的主要特点包括：1. 高灵敏度：原子发射光谱仪能够快速且准确地检测金属元素的存在和浓度，具有很高的灵敏度。
2. 宽线性范围：原子发射光谱仪能够在较宽的浓度范围内线性测量金属元素的浓度，适用于不同浓度水平的样品分析。
3. 多金属元素分析：原子发射光谱仪能够同时或连续地分析多种金属元素，提高分析效率。
4. 无需样品前处理：原子发射光谱仪可以直接分析样品，无需复杂的前处理步骤，减少了分析时间和成本。
5. 高精度和重复性：原子发射光谱仪具有很高的精确度和重复性，能够提供准确可靠的分析结果。
6. 低检出限：原子发射光谱仪具有较低的检出限，可以检测到微量金属元素的存在，对于环境监测和质量控制具有重要意义。
总而言之，原子发射光谱仪具有高灵敏度、宽线性范围、多元素分析能力和高精度等特点，广泛应用于金属元素的分析和检测领域。
原子发射光谱仪的构成原子发射光谱仪是一种用于测量原子的特征光谱的仪器。
它通常由样品处理和放电中心、光学系统、光谱仪和检测系统四个部分组成。
下面我们将详细介绍它们的构成和作用。
样品处理和放电中心样品处理和放电中心是原子发射光谱仪的重要组成部分。
它负责将气体、液体或固体的原子进行电离、激发等处理，然后将原子释放并集中到一个中心点。
这个中心点也叫放电中心，通常采用电子轰击、电弧放电、激光蒸发、等离子体喷射等方式实现。
光学系统光学系统主要是将原子的特征光谱以可观测的方式传输和观测。
从样品处理和放电中心发射出的原子经过光学系统后，其原子射线能量就会被聚焦并聚合成直线光束，从而在其周围产生狭窄的窗口，在这个窗口周围形成光谱线。
在光学系统中，主要包括下列元件：1.准直器：将扩束后的原子束准直，使其成为平行光束。
2.聚焦器：将扩散的平行光束聚焦，形成更小的斑点，减少其直径，使其被检测的时候能够被识别和分析。
3.分光器：将原子束分为不同的光谱线，每个光谱线代表这个元素的唯一标识。
光谱仪光谱仪是原子发射光谱仪的核心部件，它通过选择和分离出原子发射的特定波长光线来确定原子的成分。
现代光谱仪通常由以下三种类型的仪器组成：1.波长色散仪：其原理是通过一个光栅系统对入射的光线进行分散，进而在检测器上面形成谱线。
2.光学全息色散仪：该仪器采用的是全息条纹衍射原理。
样品聚焦到光学全息色散仪的入口处，这样聚焦后的原子成分就会以其特定的谱线被观测和检测。
3.放电分光光谱仪：先对原子进行电离，再放电过程中，原子发出光线，由光谱仪计量出来。
检测系统检测系统是原子发射光谱仪的最后一个重要组成部分，它主要用于测量光谱仪检测到的谱线信号。
检测系统通常有两种类型：1.光电倍增管（PMT）：它能够通过相对较低的电压将粒子能够对基底发射出的电离电子产生的电子引导到阳极上，从而放大信号并转换成电流输出。
2.步进扫描器：它通常与波长色散仪配合使用，所以凸轮扫描器是可旋转和可旋转的，它可以在不同的波长上定位分光仪，因此，压缩所需的光谱分辨率，从而获得更高的分辨率。
原子发射光谱仪原理
原子发射光谱仪（Atomic Emission Spectrometer）是一种用于分析元素组成的仪器，其原理基于原子的激发态和发射光谱。
其工作原理可以简要概括为以下几个步骤：
1. 原子化：将样品加热至高温状态，将样品中的固体或液体物质转化为气态原子或离子。
2. 激发：通过电流、火焰或等离子体等激发源将气体中的原子或离子激发至高能级。
3. 发射：激发的原子或离子会由高能态跃迁到低能态时发射特定波长的光线。
4. 分离和检测：通过光学元件如光栅或干涉仪将不同波长的光线分离，然后使用光电二极管或光电倍增管等光电探测器将分离后的光线转换为电信号。
5. 分析和检测：通过电信号的强度和波长信息，可以确定原子或离子在样品中的浓度和组成。
原子发射光谱仪的优点在于提供准确的元素定性和定量分析，并且可以同时分析多个元素。
它广泛应用于化学、材料科学、环境保护等领域中的元素分析和质量控制。
