涂层测厚仪校准方法

涂层测厚仪使用方法简介涂层测厚仪是一种用于测量涂层膜厚度的仪器。

在工业生产和质量控制领域，涂层测厚仪被广泛应用于检测涂层的质量和性能。

本文将介绍涂层测厚仪的使用方法，包括准备工作、操作步骤和注意事项。

准备工作在使用涂层测厚仪之前，我们需要先做一些准备工作，确保仪器能够正常工作并获得准确的测量结果。

1.仪器校准：在开始测量之前，需要对涂层测厚仪进行校准。

校准过程通常需要参照标准样品或者校准片来确定仪器的准确度。

校准的频率和方法需要根据具体的仪器型号和生产厂家的指导文档进行。

2.适应环境：确保测量环境稳定和适宜。

避免强烈的光线干扰和空气流动。

在室外环境下使用涂层测厚仪时，需避免风力过大或有雨雪的天气。

3.准备样品：根据需要测量的涂层对象，准备好待测样品。

确保样品表面清洁、干燥、平整，以确保测量的准确性。

操作步骤准备工作完成后，我们可以开始使用涂层测厚仪进行测量了。

下面是一般的操作步骤：1.开机：按下仪器的电源开关，等待仪器开机完成。

在开机过程中，可以根据显示屏上的指示来了解仪器的状态。

2.选择测量模式：根据待测涂层的性质选择合适的测量模式。

常见的测量模式包括磁性涂层、非磁性涂层、单点测量和连续测量等。

3.设置参数：根据实际需求，设置适当的测量参数。

例如，选择测量单位、设置测量范围、调整亮度等。

4.测量点选取：在样品的不同位置选取几个代表性的测量点。

尽量避免测量点过于接近或过于集中在一起，以保证测量结果的可靠性。

5.测量：将涂层测厚仪的探头对准待测样品，轻轻按下触发按钮开始测量。

注意保持探头与样品表面垂直，并保持一定的接触力。

在测量过程中，涂层测厚仪会发出声音或显示测量结果。

6.记录结果：仪器显示测量结果后，可以将结果记录下来。

建议在不同测量点上进行多次测量，然后取平均值来提高结果的准确性。

7.关闭仪器：测量完成后，按下仪器的电源开关，关闭仪器。

注意事项在使用涂层测厚仪进行测量时，需要注意以下事项以确保测量的准确性和仪器的可靠性：1.避免干扰物：在测量过程中，避免与其他金属物体接触，以防止干扰测量结果。

XXXXXXX有限公司文件编号QC/LY-3-82-20-09
版次 A 品保部工作文件修改状态0
漆膜测厚仪校验规程页数第1页共1页1 校验条件
1.1温度20±5℃，相对湿度50%-80%。

1.2标准箔片47.8μm±1%、98.6μm±1%、257.2μm±1%、489μm±1%、1002μm±1%厚。

2校验过程
2.1取以上各种厚度的校准箔片在未涂层的基体上，各测量5次，计算出测量平均值。

2.2显示值与标准箔片厚度值不符，用“Δ”和“▽”键改变显示值直到显示值与标准箔片厚度一致。

2.3按CAL键，校正结束。

4 判定示值误差，在±1%范围内为合格。

5对校验过程进行记录并将记录填写在《监视和测量设备校验记录》上。

6对校验合格的漆膜测量仪贴合格证标签，不合格的则进行修理、调试，完后重新校验。

7校验周期为一年。

涉及表单：监视和测量设备校准记录。

涂层测厚仪操作规程
一、目的
规范涂层测厚仪的使用和维护，以增加涂层测厚仪的使用寿命。

二、适用范围
适用于公司内所有涂层测厚仪使用。

三、操作流程图
四、操作步骤
1、进行校准：有以下三种不同的校准方式：①标准校准：适合平整光滑的表面和大致的测量。

例如，低于一点校准精度要求的场合；②一点校准：按ZERO 键，启动零位校准，显示屏将显示ZERO（闪）和MEAN（不闪）字样，“MEAN”表示显示的是平均值；将探头置于无涂层样板上（即零测厚），“滴”声后提起探头。

重复多次，直到显示屏始终显示先前读数的平均值；按ZERO键，结束校零，“ZERO”停止闪烁，置零（无涂层样板校准）结束。

此法用于允许误差不超过4%的场合，探头误差范围应另考虑。

③二点校准：无涂层样板校准后，按CAL键开始用标准箔校准，显示器上出现CAL(闪)MEAN（不闪）字样，将校准箔置于无涂层样板上，放上探头，“滴”声后再提起探头,重复多次，直到显示器显示的读数大致与所选标准箔的厚度相当，按上下键将读数调节至标准箔的厚度，按CAL键，“CAL”停止闪烁，校准完毕。

此法用于误差范围在2%~4%(最大)之间的测量，探头误差范围应另考虑。

2、开始测量：测量时须握住测头上套管，将探头置于要测量的涂层上，保持测头轴线与被测面垂直，“滴”声后提起探头，读取读数。

3、测量完毕后，关闭电源。

五、注意事项
本仪器是根据磁感应原理，测量钢或铁基体上的非磁性覆层，故应远离强磁场。

涂层测厚仪操作规程1、进行校准：本仪器有三种测量中使用校准方法：（1）零点校准：a）在基体上进行一次测量，屏幕显示<X.X>；b）按较零键，屏显<0.0>，校准已完成，可以开始测量了；c）重复上述a、b 步骤可获得更为精确地零点和高测量精度。

零点校准完成后就可以进行测量了；（2）二点校准：一试片法：a）先校零点（如零点校准）；b）在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示<XXX>;c)用↑↓键修正读数，使其达到标准值。

校准已完成，可以开始测量了；二试片法：a）先校零点；b)在较薄的标准片上进行一次测量，用↑↓键修正读数，使其达到标准值；c）紧接着在厚的一个标准片上进行一次测量，用↑↓键修正读数，使其达到标准值。

校准已完成，可以开始测量了。

（3）在喷沙表面上校准：方法一：a）仪器要用零点校准或二点校准的方法在曲率半径和基材相同的平滑表面校准好；b）在未涂覆的经过同样喷沙处理的表面测量10次左右，得到平均值Mo；c）然后，在已涂覆的表面上测量10次得到平均值Mm；d）（Mm-Mo）±S即是覆盖层厚度，其中S（标准偏差）时SMm和SMo中较大的一个；方法二：a）用直接方式下的单次测量法测量；b）先用两试片法校准仪器；c）在试样上测量5～10次。

按STATS键，统计值中的平均值即是覆盖层厚度2、开始测量测量时必须握住测头上套管，将探头置于要测的涂层上，保持测量探头轴线与被测面垂直，“滴”声后提起探头，读数读数，测量完毕后，关闭电源3、注意事项a基体金属特性：对于磁性方法，标准片的基体金属的磁性和表面粗糙度，应当与试件基体金属的磁性和表面粗糙度相似；对于涡流方法，标准片基体金属的电性质，应当与试件基体金属的电性质相似b基体金属厚度：检查基体金属厚度是否超过临界厚度c边缘效应：不应在紧靠试件的突变处，如边缘、洞和内转角等处进行测量d曲率：不应再试件的弯曲表面上测量e读数次数：通常由于仪器的每次读数并不完全相同，因此必须在每一测量面积内取几个读数。

涂层测厚仪校准方法
一、定义
涂层测厚仪校准就是根据规定的标准和样板，对涂层测厚仪的精度和稳定性进行校准，使测量值精确符合国家规定的标准，以确保测量结果的准确性和有效性。

二、校准条件
（一）测厚仪使用前必须进行校准，校准样品应符合国家规定的标准，确保测量结果
的准确性。

（二）校准时测厚仪必须在室内进行，避免日晒及仪器受外部环境影响，影响测量精度。

（三）涂层测厚仪应安装在水平的实验台上，避免损坏仪器。

三、校准步骤
（一）开机的前提下，将校准样品放置在测厚仪上，然后调节测量厚度为规定值。

（二）调整校准块，以符合测量该厚度所需要的增益。

（三）以参考值标定样品，然后拿掉样品，在参考值下保存将测量数值。

（四）根据可调步长，继续校准，直至每个门限的测量数值达到所需要的精度。

四、校准后的护理
（一）校准后，应定期检查测厚仪的耗材，保证堵塞及球头等使用的正常。

（二）测厚仪的贴片维护：定期更换贴片，长期不使用和改变环境温度时应该及时更
换贴片。

（三）定期测试：定期在室内可以稳定的环境下，对测厚仪再次校准，确保测量精度。

五、注意事项
（一）涂层测厚仪的校准实验应该在精密的环境中进行，温度和相对湿度都必须严格
控制，以保证测厚仪的正常使用。

（二）校准过程中，不要靠近涂层测厚仪，以免发出电磁波对测厚仪测量精度产生影响。

涂层测厚仪使用须知德国菲希尔涂层测厚仪校准方法德国菲希尔涂层测厚仪的校准过程简单的来说就是开机—基底校准—有数值按ZERO归零，再次测试基地，假如显示数值为o，就可以开始测量产品。

以下是常规的客户需要用到的三个步骤：把仪器稳当的，贴合的放在两个（铁基只有一个）基底上测试假如测试结果都是0，那么可直接拿校准片进行测试，或者直接测试客户产品；假如测试基底结果是有数值的，按“ZERO（开关机键左边）”键归零后再测试基底（不能放在校准片上校准，否则显现负数），测试基底显示为0说明校准成功。

假如依旧有数值，可重复以上归零步骤，直到校准值为0.例子：在铁或者铝基底上测试3.0（或其他任何数值），然后按“ZERO”归零后再放在对应的铁或者铝的基底上测试，假如是0，说明校准成功，有数值请重复以上步骤，直到测试基底为0 （一般情况下完成基底校准就可以正常测试产品了，有些客户需要进一步验证数据精准性，可完成接下来“校准片校准/修正”步骤）2、校准片—校准/修正测试校准片，数值在偏差范围内，可直接测试客户的产品测试校准片，数值偏差较大，按“上键”“下键”（开关机键上下两个键）修正数值为校准片的数值（或接近校准片数值），然后再放在对应数值的校准片测试（不能直接测基底，否则会显现负数）。

以上步骤可重复多次修正，直到数值为正常误差内即可。

例子：校准片数值是50，仪器测出来是40，按上键修正数值为“50”，然后再放在50校准片上测试（不能放在基底上），假如数值在偏差范围内，说明数值校准成功，可直接测试客户产品；假如校准片数值是50，仪器测出来是60，按下键修正数值为“50”，再测试校准片。

3、恢复出厂设置膜厚仪当操作有误不知假如修正时，可同时按住“左上键”“右上键”（熊猫的两个突出的半圆）会显现英文提示是否校准，通过上下键选择“YES”，然后按“单位切换键”（开关机键右边），确认恢复出厂设置，之后按校准步骤校准即可正常使用。

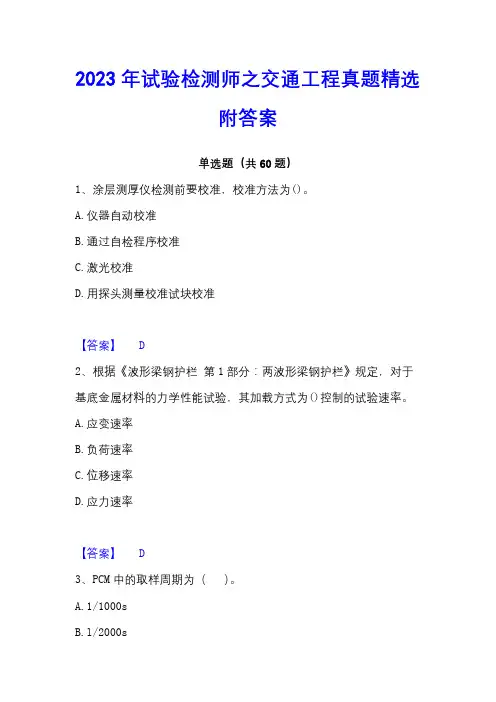

2023年试验检测师之交通工程真题精选附答案单选题（共60题）1、涂层测厚仪检测前要校准，校准方法为()。

A.仪器自动校准B.通过自检程序校准C.激光校准D.用探头测量校准试块校准【答案】 D2、根据《波形梁钢护栏第1部分：两波形梁钢护栏》规定，对于基底金属材料的力学性能试验，其加载方式为()控制的试验速率。

A.应变速率B.负荷速率C.位移速率D.应力速率【答案】 D3、PCM中的取样周期为（）。

A.1/1000sB.l/2000sC.l/4000sD.l/8000s【答案】 D4、依据JT/T495-2014，一批在检的波形梁钢护栏产品表面有较多明显的划痕、锌渣和滴瘤，其他质量特性符合产品技术标准的要求，该产品缺陷属于（）。

A.A类缺陷B.B类缺陷C.C类缺陷D.D类缺陷【答案】 B5、单台不间断电源（UPS）给计算机系统（总功率∑PNi）供电其输出功率应大于（）。

A.∑PNiB.1.3∑PNiC.1.5∑PNiD.2∑PNi【答案】 B6、依据GB/T4208-2017，防护等级是按照标准规定的检验方法，确定外壳对人接近危险部件、防止固体异物进入或水进入所提供的保护程度；IP代码表明外壳对人接近危险部件、防止固体异物或水进入的防护等级，并且给出与这些防护有关的附加信息的代码系统。

请根据以上信息，回答以下问题：4)以下关于机电产品特征数字为“6”的防尘试验接受条件的描述中，正确的选项是()。

A.试验后，观察滑石粉沉积量及沉积地点，应不足以影响产品的正常操作B.在可能沿爬电距离导致电痕化处不允许有灰尘沉淀，其它灰尘沉淀处应不足以影响产品的正常操作C.试验后，壳内应无明显的灰尘沉积D.如外壳有泄水孔，泄水孔应无明显灰尘沉积【答案】 C7、票据打印机打印头寿命应大于（）。

A.1亿字符B.2亿字符C.3亿字符D.4亿字符【答案】 C8、隧道内CO检测器的外壳防护等级应不低于（）A.IP22C.IP65D.IP58【答案】 C9、隧道通风设施和环境检测设备是公路陡道的重要设备，请依据相关标准回答以下A.3.6m/sB.3.4m/sC.3.2m/sD.3.0m/s【答案】 C10、试回答反光膜的色度性能测试问题。

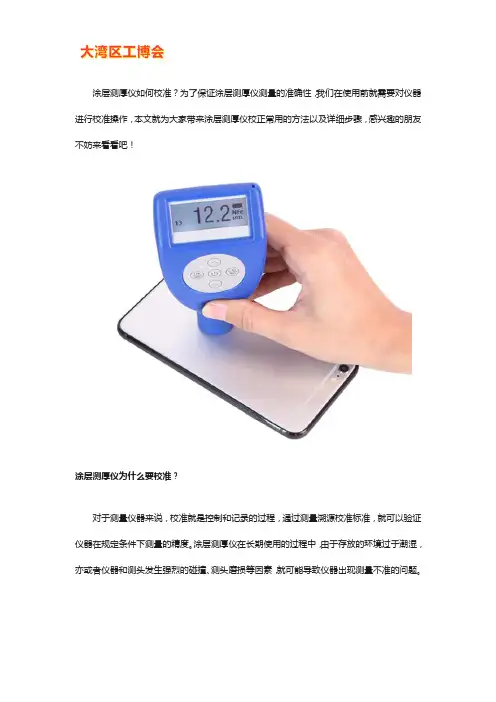

涂层测厚仪如何校准？为了保证涂层测厚仪测量的准确性，我们在使用前就需要对仪器进行校准操作，本文就为大家带来涂层测厚仪校正常用的方法以及详细步骤，感兴趣的朋友不妨来看看吧！涂层测厚仪为什么要校准？对于测量仪器来说，校准就是控制和记录的过程，通过测量溯源校准标准，就可以验证仪器在规定条件下测量的精度。

涂层测厚仪在长期使用的过程中，由于存放的环境过于潮湿，亦或者仪器和测头发生强烈的碰撞、测头磨损等因素，就可能导致仪器出现测量不准的问题。

很多用户不知道涂层测厚仪需要校准，直接拿起涂层测厚仪就开始测量产品，重复测试几次发现数值差不太多，就以为是正确的测量读数，殊不知，仪器的测量标准都不准确，何谈测量出准确的读数呢？还有些客户知道要校准，但是对于涂层测厚仪校准的方法一知半解，并没有进行的准确的校正，那么测量出来的数值结果依然是有偏差的。

因此，使用前对涂层测厚仪进行正确校准，才可以保证测量结果具备参考价值。

涂层测厚仪怎么校准？涂层测厚仪常用的校准方法就是零点校准以及多点校准。

零点校准：就是在该产品的金属底材（无涂层的基体）上进行归零校准。

1、选定一块调零板，调零板就是无涂层的金属底材。

（由于工件表面粗糙度不同，调零后，再测不一定是绝对的零位，这属于正常现象。

）2、在一起的侧单界面，选择校准，然后零位校准，然后将探头垂直并平稳地紧压在基体上，一起会自动进行零位校准。

3、重复上述的1、2步骤，就可以可以获得更加精准的零点，提高测量精度。

多点校准：使用标准片来进行校准，这种校准方法适用于高精度测量及小工件、淬火钢、合金钢。

1、先校准零点2、然后将厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，然后修正读数，使其达到标准值。

3、通过多个标准片覆盖，进行测量，然后依次修正读数，使其达到标准值。

例如厚度为50um、100um、250um等厚度的标准板，采用多点进行校准。

校不准的原因有基体金属磁化、基体金属厚度过小、边缘效应、工件曲率过小、表面粗糙度过大、磁场干扰探头的放置方法等。

涂层测厚仪的使用方法
涂层测厚仪的使用方法通常包括以下几个步骤：
1.准备。

首先确定要测量的涂层种类和材料，检查涂层的质量和表面是否干净整洁。

确保表面没有任何灰尘或杂物，以避免影响测量结果。

2.开机和校准。

手持仪器，接通电源，短按电源键开机。

进入校准界面，根据实际情况选择零位校准、单点校准、五点校准等校准模式。

选择后按照页面提示进行校准。

仪器显示测量值和实际值，代表本次校准已完成。

校准完成后，保存校准记录。

3.选择测量类型和模式。

根据测量基材选择测量类型，如Fe铁基、NFe非铁基或自动模式。

仪器的测量模式有基础模式、品管模式、统计模式和连续模式等，可以根据测量需要进行选择。

4.测量。

将仪器探头垂直且平稳地压在被测样品上，以使传感器与涂层表面紧密接触。

按压仪器，触发测量装置，等待几秒钟后，仪器将显示涂层的厚度数值。

测量结束后，可以查看数据，包括测量类型、测量模式、测量单位、测量数据等。

5.记录和功能设置。

将测量结果记录在记录表上，包括涂层种类、
材料和厚度信息。

仪器还有智能统计功能，可以记录最新的9组测试数据，并自动统计所测数据的最大值、最小值、平均值和均方差值。

还可以设置单位、自动关机时间和测量模式等。

使用过程中，注意探头需要垂直且平稳地压在膜片上，校准基体应尽量和待测件一致，否则可能会有测量误差。

长时间不使用需要将电池取出，防止电池腐烂损坏仪器。

易高涂层测厚仪校准方法
易高涂层测厚仪，那可是个超棒的小工具！咱先说说它的校准方法。

嘿，你知道不？把标准片放在光滑的平面上，就像给宝贝找了个安稳的小窝。

然后呢，打开测厚仪，轻轻地把探头放在标准片上，这感觉就像给宝贝一个温柔的拥抱。

哇塞，接着读取数值，如果数值不准确，那就得调整仪器啦。

调整的时候可得小心，就像给宝贝做一次精细的美容。

千万别粗心大意，不然可就麻烦啦。

校准过程中安全吗？那当然啦！只要你按照正确的方法操作，就像走在平坦的大路上，稳稳当当的。

稳定性也杠杠的，一旦校准好，就像有了个可靠的小伙伴，一直陪伴着你。

这易高涂层测厚仪的应用场景可多啦！比如在汽车制造行业，就像一个小侦探，能准确地检测出涂层的厚度。

在建筑领域呢，又像个小卫士，确保涂层的质量。

它的优势也不少呢，小巧玲珑，携带方便，就像个随身的小助手。

测量准确，速度快，简直太棒啦！
我给你讲个实际案例哈。

有一次在一个工厂里，工人们用易高涂层测厚仪检测产品的涂层厚度。

哇，那效果，简直让人惊艳。

就像发现了宝藏一样，一下子就找到了问题所在，及时进行了调整。

易高涂层测厚仪就是这么厉害，校准方法简单易懂，安全稳定，应用场景广泛，优势明显。

它绝对是你的好帮手！。
