浅谈毛细管网空调系统论文导读：随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静。
毛细管网就是温湿度独立控制空调技术的一部分。
1、高效节能：毛细管网有极大的散热表面积，以辐射方式供暖制冷。
因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。
关键词：毛细管网，辐射供冷，节能，舒适引言随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静；同时考虑到能源短缺的影响，还应尽量采用低品位能源，有冷热蓄能措施等，目前普遍认为温度湿度独立控制空调技术可能是一个有效的解决途径。
毛细管网就是温湿度独立控制空调技术的一部分。
一、毛细管网平面辐射空调简介毛细管网模拟叶脉和人体毛细血管机制，利用毛细管网表面或辐射体表面与室内空气较小的温差，通过毛细管内流动的液体来调节自身温度，从而达到与周围环境的平衡。
毛细管网是集分水式结构，由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径20mm（壁厚2mm或2.3mm）的供回水主干管构成管网。
保温层、散热层和毛细管网结合使用，复合成毛细管网换热器。
毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
毛细管网主要承担室内去除显热的影响。
由于除湿的任务有处理潜热的新风系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7℃，而是提高到18℃左右。
毛细管网平面空调系统夏季供水温度为16/18℃，辐射面表面温度约为20℃；冬季供水温度为28/32℃；辐射面表面温度约为30℃。

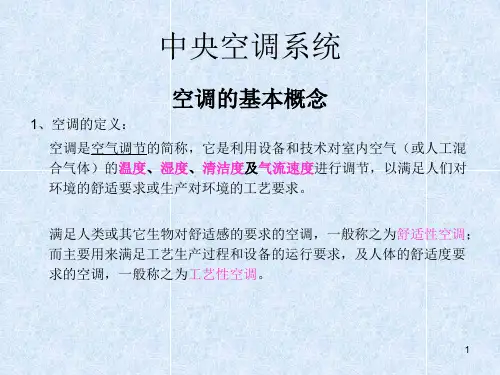

中央空调系统工作原理
中央空调系统是一种集中供冷或供暖的机械设备，通常由压缩机、蒸发器、冷凝器、冷却塔、水泵、空气处理器及管道等组成。
它通过循环往复的工作来实现室内空气的调节和控制。
中央空调系统的工作原理主要包括以下几个步骤：
1. 压缩机: 当温度超过设定值时，中央空调系统启动，压缩机开始运行。
压缩机的工作是将低温低压的气体吸入，通过压缩将其转化为高温高压的气体。
2. 蒸发器: 高温高压的气体通过管道传输到蒸发器，同时进入蒸发器的还有降低过滤杂质的过滤器。
在蒸发器内，高温高压的气体通过蒸发过程将热量释放给室内空气，从而降低气体的温度和压力。
3. 冷凝器: 经过蒸发后的气体成为高温高湿的饱和气体，然后进入冷凝器。
在冷凝器中，通过冷却塔或者水泵等设备将高温高湿的气体冷却成液态，并且同时释放大量的热量。
4. 冷却塔: 冷凝器所释放的热量需要通过冷却塔来散发出去。
冷却塔通常采用水或者气体进行冷却，使得气体中的热量能够散发到周围的空气中。
5. 循环往复: 经过冷却塔散发热量后，剩余的液态气体再次被压缩机吸入，开始下一轮循环。
通过这样循环往复的工作，中央空调系统能够实现对室内空气的冷却或加热，从而达到调节室内温度的目的。
同时，中央空调系统还可以通过空气处理器对空气进行净化、除湿等处理，提高室内空气的质量。
毛细管网热泵空调系统暖通空调技术发展趋势编前语：2009年9月22日，国家主席胡锦涛在联合国气候变化峰会开幕式上发表题为《携手应对气候变化挑战》的重要讲话，郑重承诺今后中国将进一步把应对气候变化纳入经济社会发展规划，并继续采取强有力的措施：一是加强节能、提高能效工作；二是大力发展可再生能源和核能；三是大力增加森林碳汇；四是大力发展绿色经济，积极发展低碳经济和循环经济，研发和推广气候友好技术。
毛细管热泵空调系统正是代表暖通空调技术发展趋势的环保节能、气候友好的可再生能源利用技术。
何为毛细管热泵空调系统？PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。
毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。
热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。
在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温 20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温 26℃±2℃。
为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。
该系统包括三个独立系统：1、低品位能量采集系统：毛细管网作为水源能量采集器可以置于海洋、江河湖泊、工业废水、生活污水中高效提取能量，把传统开式取水系统变成闭式循环系统，不必考虑水质的影响。
毛细管网土壤能量采集器埋置在浅层土壤中采集能量，解决了传统打深孔技术受地质条件影响大和效率低的问题。
这样，从初投资和运行管理费用上都会大大节省。
2、热泵主机能量转换系统：水源热泵主机从低温水源中提取能量，向室内毛细管辐射末端系统供冷供暖，夏季运行时能能效比可达1：10，冬季供暖运行时可达1：8 ，远远高于传统的空调系统。
如果没有适用的水源，也可以采用空气源热泵空调，直接从空气中提取能量。
由于冬季供水水温只需28℃，所以空气源热泵空调的运行效率也会大大提高。
毛细管辐射空调系统的介绍毛细管Micro Capillary Tubes 技术最早起源于欧洲国家德国，早在1985年的德国吕佐夫银行就已经成功运用该技术。
发展至今，产品不断更新换代且技术实施极为成熟。
如今宏瑞制冷将毛细管技术引入中国，结合中国暖通发展国情，引见给众多的国内消费者，使毛细管技术更好的满足消费者对现代建筑室内气候的控制要求，推助其成为新一代空调末端发展趋势。
毛细管技术能颠覆传统室内空气及温度处理的新技术，能大大改善人们对房间环境舒适度、空间利用率和减少能源消耗的新空调工艺。
他的优势体现在如下几点：舒适居家医学专家这样描述毛细管网：“整个毛细管网温度调节系统可以看作是人体的血液循环系统，集分水式毛细管网就是毛细血管，供回水主干管就是动脉和静脉血管、机组就是心脏，载体介质就是血液，而智能化的温控装置就是神经中枢和大脑。
辅助的新风系统就是呼吸系统，调节湿度并保证空气品质。
真正意义的生态建筑啊！”拥有毛细管辐射空调系统的业主在使用该系统后，认为：相比于之前他们使用过的空调系统，毛细管辐射空调系统提供并实现了一个一年四季室内温度始终能够保持均衡，而且更舒适，更利于生活居住的室内环境。
这是因为毛细管辐射空调系统不像传统空调系统那样吹出大量温差的冷、热风并且一阵阵的、不均匀的对流现象（这会降低热舒适感，引发多种疾病。
）毛细管辐射空调系统能提供更均匀的冷/热辐射并含无吹风感的新风，并且空气含湿量达到舒适标准。
另外，使用毛细管辐射空调系统将避免传统空调任何嘈杂的风机声打扰您的休息办公，室内空间更加宽阔并且环境宁静，因此人们称之为“静音制冷系统”。
图为毛细管辐射空调系统与普通中央空调系统在冬季室温调节中的时段温度变化图，变化均匀的代表着毛细管辐射空调系统。
新风系统就是住宅的呼吸系统。
徐徐的微风送来清新的空气，室内不再有异味，不再有甲醛和一氧化碳的污染，合理的湿度滋润您的皮肤和呼吸系统，保证室内合适的湿度和洁净的空气品质节能高效毛细管辐射空调系统运行时，主要以辐射方式供暖制冷，采暖要求供水水温28－32℃，制冷要求供水水温16－18℃。
热泵空调制冷原理与各部件图解在说制冷原理之前，首先我们来看一些生活中与制冷相关的常见现象：将酒精擦到皮肤上，会感到凉爽，说明通过蒸发能制冷。
把水抹到皮肤上，也有凉意，没有酒精明显。
因为酒精比水更容易蒸发，蒸发得更快，说明蒸发越快制冷越好。
洗晒的衣服，夏天比冬天容易干，因为夏天温度高，蒸发得快。
说明温度越高蒸发越快。
在青藏高原烧水，90度就沸腾蒸发了。
因为青藏高原地势高，压力低。
说明压力越低蒸发越快。
温度、压力对蒸发、冷凝影响一、制冷循环系统由压缩机、冷凝器、蒸发器、膨胀阀四个基本部件组成。
我们用一张图来表现它们制冷剂状态的变化：我们可以大概归纳总结为：两个控制，两个转换。
1、压缩机：吸入蒸发器内蒸气，维持其低温低压；压缩出高压、高温蒸气。
为什么要压缩？因为制冷剂要回收再利用。
如不压缩，直接排入冷凝器。
常温已高于制冷剂沸点温度，无法冷却、冷凝成液体。
[压力越高，沸点越高；压力越低，沸点越低]。
只有通过提高制冷剂的压力，使制冷剂的凝结点(沸点）高于室外温度，才能让制冷剂向室外散热，温度降低，制冷剂凝结成液体。
2、冷凝器：将压缩机排出的高温高压蒸气冷却成液体；释放出的热量被水或空气带走。
可分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
空调冷凝器大多采用翅片盘管式结构，为提高换热效率常将铝合金翅片压成各种形状，以增加换热面积。
3、节流装置：当制冷剂流体通过一小孔时，一部分静压力转变为动压力，流速急剧增大，成为湍流流动，流体发生扰动，摩擦阻力增加，静压下降。
节流阀主要作用：节流降压；调节流量，使流体达到降压调节流量的目的。
3.1、毛细管特点：无运动件、结构简单；无储液器，充入的制冷剂量小；停机后的高低压基本相同，便于启动；工作的准确程度差；小型空调或冰箱上运用。
缺点：供液量不能随工况变动而调节。
热力膨胀阀结构3.2、热力膨胀阀特点：又称感温式膨胀阀，接在蒸发器的进口上，器感温包紧贴蒸发器的出口管上。

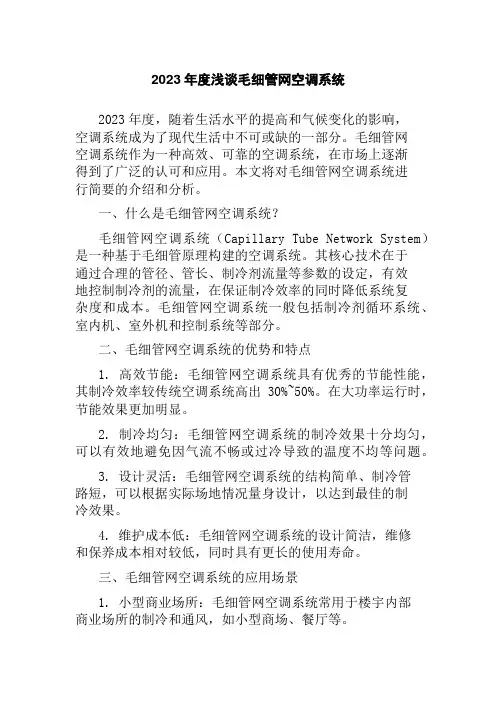

2023年度浅谈毛细管网空调系统2023年度，随着生活水平的提高和气候变化的影响，空调系统成为了现代生活中不可或缺的一部分。
毛细管网空调系统作为一种高效、可靠的空调系统，在市场上逐渐得到了广泛的认可和应用。
本文将对毛细管网空调系统进行简要的介绍和分析。
一、什么是毛细管网空调系统？毛细管网空调系统（Capillary Tube Network System）是一种基于毛细管原理构建的空调系统。
其核心技术在于通过合理的管径、管长、制冷剂流量等参数的设定，有效地控制制冷剂的流量，在保证制冷效率的同时降低系统复杂度和成本。
毛细管网空调系统一般包括制冷剂循环系统、室内机、室外机和控制系统等部分。
二、毛细管网空调系统的优势和特点1. 高效节能：毛细管网空调系统具有优秀的节能性能，其制冷效率较传统空调系统高出30%~50%。
在大功率运行时，节能效果更加明显。
2. 制冷均匀：毛细管网空调系统的制冷效果十分均匀，可以有效地避免因气流不畅或过冷导致的温度不均等问题。
3. 设计灵活：毛细管网空调系统的结构简单、制冷管路短，可以根据实际场地情况量身设计，以达到最佳的制冷效果。
4. 维护成本低：毛细管网空调系统的设计简洁，维修和保养成本相对较低，同时具有更长的使用寿命。
三、毛细管网空调系统的应用场景1. 小型商业场所：毛细管网空调系统常用于楼宇内部商业场所的制冷和通风，如小型商场、餐厅等。
2. 住宅：毛细管网空调系统的设计灵活性高，可以根据住宅实际情况进行针对性设计，成为家庭空调的主力军。
3. 工业场所：由于毛细管网空调系统的高效节能、制冷均匀等特点，也应用于许多工业、制造业场所，如生产车间、工厂等。
四、毛细管网空调系统的发展趋势和前景随着全球气候变暖和能源消耗的日益加剧，节能环保已经成为了时代主题。
毛细管网空调系统在这方面具有明显优势，其在未来市场发展方向上十分广阔。
同时随着技术的逐步成熟，毛细管网空调系统的制冷效率和稳定性也将得到进一步提升。
