结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(A卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________ 学号________ 姓名_________1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设施_）。
2·M，两位； _MM_______为单位； M 为单位。
3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物进深，4、平面图，结构详图，基础图。
5、粗实线；看到的构配件用中粗实线；被挡住的构配件轮廓用虚线。
6、写出下列常用构件的代号名称：M 门、C 窗、MC 门连窗、J基础、Z 柱、GL 过梁。
7.、E号轴线之后附加的第28. 、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸，轴线尺寸，细部尺寸。
9. 在结构施工图上：4根直径为22的二级钢 4 Φ 22 ；加密区间距为100，非加密区间距为200，直径为10的一级钢φ10 100/200 。
10. 、建筑平面图、立面图、剖面图二．选择题（20分,每小题2分）1·L7(8B)表示（ B ）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是( B )A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。

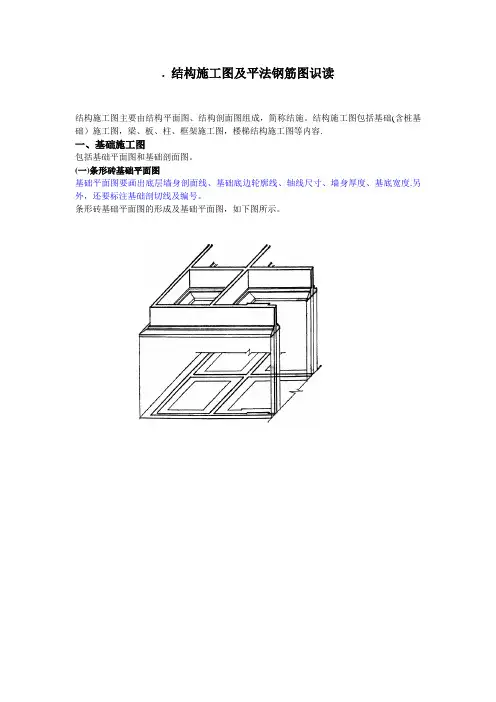

. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。
条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
