探火管式感温自启动灭火装置在配电柜中的应用

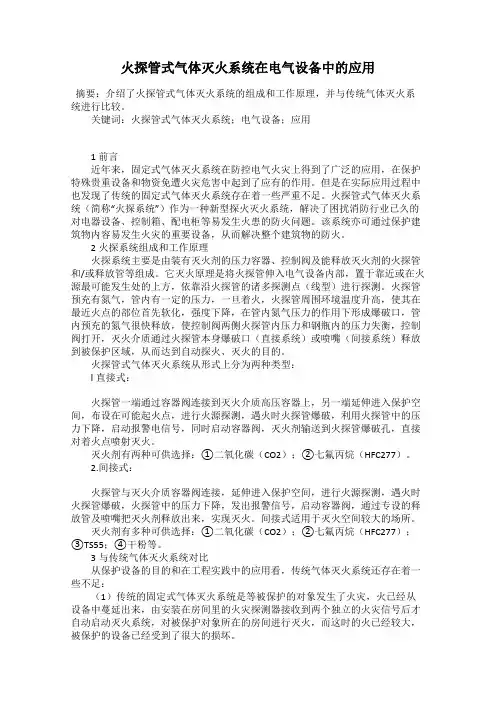

火探管式气体灭火系统在电气设备中的应用摘要：介绍了火探管式气体灭火系统的组成和工作原理，并与传统气体灭火系统进行比较。

关键词：火探管式气体灭火系统；电气设备；应用1 前言近年来，固定式气体灭火系统在防控电气火灾上得到了广泛的应用，在保护特殊贵重设备和物资免遭火灾危害中起到了应有的作用。

但是在实际应用过程中也发现了传统的固定式气体灭火系统存在着一些严重不足。

火探管式气体灭火系统（简称“火探系统”）作为一种新型探火灭火系统，解决了困扰消防行业已久的对电器设备、控制箱、配电柜等易发生火患的防火问题。

该系统亦可通过保护建筑物内容易发生火灾的重要设备，从而解决整个建筑物的防火。

2火探系统组成和工作原理火探系统主要是由装有灭火剂的压力容器、控制阀及能释放灭火剂的火探管和/或释放管等组成。

它灭火原理是将火探管伸入电气设备内部，置于靠近或在火源最可能发生处的上方，依靠沿火探管的诸多探测点（线型）进行探测。

火探管预充有氮气，管内有一定的压力，一旦着火，火探管周围环境温度升高，使其在最近火点的部位首先软化，强度下降，在管内氮气压力的作用下形成爆破口，管内预充的氮气很快释放，使控制阀两侧火探管内压力和钢瓶内的压力失衡，控制阀打开，灭火介质通过火探管本身爆破口（直接系统）或喷嘴（间接系统）释放到被保护区域，从而达到自动探火、灭火的目的。

火探管式气体灭火系统从形式上分为两种类型：l直接式：火探管一端通过容器阀连接到灭火介质高压容器上，另一端延伸进入保护空间，布设在可能起火点，进行火源探测，遇火时火探管爆破，利用火探管中的压力下降，启动报警电信号，同时启动容器阀，灭火剂输送到火探管爆破孔，直接对着火点喷射灭火。

灭火剂有两种可供选择：①二氧化碳（CO2）；②七氟丙烷（HFC277）。

2.间接式：火探管与灭火介质容器阀连接，延伸进入保护空间，进行火源探测，遇火时火探管爆破，火探管中的压力下降，发出报警信号，启动容器阀，通过专设的释放管及喷嘴把灭火剂释放出来，实现灭火。

一、产品简介探火管式感温自启灭火装置使用说明书六、使用维护说明探火管式感温自启灭火装置（简称灭火装置）一般安装好后需进行维护探火管式感温自启灭火装置具有“快速响应、高效灭火、生态环保、可定向对火源实施灭火作业等”特点。

适合固定安装在电器配电柜、保险柜，试验柜/厨，摩擦式刹车盘，精密齿轮箱等小/微型重点防火区域。

当环境温度达到165℃（误差值±5%）或有明火出现时，探火管遇热分解产生定向泄压口、探火管内压力随之急剧下降同时启动打开容器阀，释放灭火剂至定向泄压口处实施定向灭火（直接型）或灭火剂直接由输送管经喷嘴投放到防火区域内实施灭火（间接型）。

二、产品特点1、体积小，功能强，安装方便；遇明火/高温（165℃以上）自启动、同时也可手动启动。

2、质量可靠、高效、无需外电源启动；绝缘、耐腐蚀、抗虫咬；可提供状态反馈型号（开关量信号标配）。

3、启动速度快、灭火效率高、无毒、无腐蚀、符合环保要求。

三、适用范围适用：A类：可燃固体表面火灾；B类：易燃、可燃液体和可熔化固体火灾；C类：灭火前可切断气源的可燃气体火灾。

E类：带电设备火灾；四、结构与技术参数探火管式感温自启灭火装置宜可根据防护区域的形状、火灾类型和易发生火灾的部位，安装布置灭火装置和探火管。

施工安装应依据设计文件、施工安装图进行安装。

和保养，定期对灭火装置压力和灭火剂量进行观察、检测，若在有效区间内则正常，若不在其区域内，则应立即通报检修。

检修时应关闭启动隔离小球阀，待其维修完毕、工作正常时方可打开球阀使其处于巡检状态。

（维、检修应由有资质的厂家或专业人士进行）灭火装置探测到火源/灾时会立即启动灭火装置、实施灭火作业。

灭火作业实施完毕后等待灭火剂浸没5分钟后方可打开防护区域开口。

发现有防护区域火灾/火灾趋势，应确认好防护区域开口处于关闭状态，找到对应该防护区的灭火装置，手动启动灭火装置实施灭火作业。

灭火作业实施完毕后等待灭火剂浸没5分钟后方可打开防护区域开口。

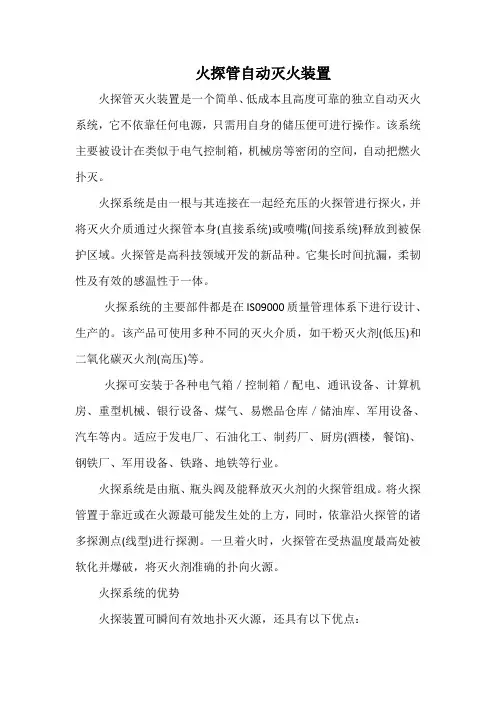

火探管自动灭火装置火探管灭火装置是一个简单、低成本且高度可靠的独立自动灭火系统，它不依靠任何电源，只需用自身的储压便可进行操作。

该系统主要被设计在类似于电气控制箱，机械房等密闭的空间，自动把燃火扑灭。

火探系统是由一根与其连接在一起经充压的火探管进行探火，并将灭火介质通过火探管本身(直接系统)或喷嘴(间接系统)释放到被保护区域。

火探管是高科技领域开发的新品种。

它集长时间抗漏，柔韧性及有效的感温性于一体。

火探系统的主要部件都是在IS09000质量管理体系下进行设计、生产的。

该产品可使用多种不同的灭火介质，如干粉灭火剂(低压)和二氧化碳灭火剂(高压)等。

火探可安装于各种电气箱／控制箱／配电、通讯设备、计算机房、重型机械、银行设备、煤气、易燃品仓库／储油库、军用设备、汽车等内。

适应于发电厂、石油化工、制药厂、厨房(酒楼，餐馆)、钢铁厂、军用设备、铁路、地铁等行业。

火探系统是由瓶、瓶头阀及能释放灭火剂的火探管组成。

将火探管置于靠近或在火源最可能发生处的上方，同时，依靠沿火探管的诸多探测点(线型)进行探测。

一旦着火时，火探管在受热温度最高处被软化并爆破，将灭火剂准确的扑向火源。

火探系统的优势火探装置可瞬间有效地扑灭火源，还具有以下优点：●独特的灭火效果，能有效地把火患扑灭在萌芽状态。

●装置遇火情自动启动，无需电源，无需人工操作。

●最适合无人值守而需重点保护的设备和场所。

●探测反应时间快速，减少因火患蔓延所造成的损失。

●火探管不受任何位置的影响，可伸进各种复杂易燃空间或设备中。

●火探管相当于线性探测器，既可探火又可释放灭火介质。

●因灭火剂的用量少，可减少对周围环境的污染和破坏。

●大大降低每次灭火的成本。

●安装简便，占空间极小。

简单的设计使安装及维修费用减至最低。

●非全淹没式，释放时不会伤害被保护区域的人员。

●不会因油、灰尘等的影响而导致误报或误释放。

●该装置没有电器部件，装置不受振动或冲撞而影响操作功能。

●因火探管是柔性管，可任意布置在各种线缆敷设处。

火探管式自动探火灭火装置火探产自欧洲，是一个简单、低成本且高度可靠的独立自动灭火系统，它不依靠任何电源，只需用自身的储压便可进行操作。

该系统主要被设计在类似于电气控制箱，机械房等密闭的空间，自动把燃火扑灭。

火探系统是由一根与其连接在一起经充压的火探管进行探火，并将灭火介质通过火探管本身(直接系统)或喷嘴(间接系统)释放到被保护区域。

火探管是高科技领域开发的新品种。

它集长时间抗漏，柔韧性及有效的感温性于一体。

火探系统的主要部件都是在IS09000质量管理体系下进行设计、生产的。

该产品可使用多种不同的灭火介质，如干粉灭火剂(低压)和二氧化碳灭火剂(高压)等。

火探可安装于各种电气箱／控制箱／配电、通讯设备、计算机房、重型机械、银行设备、煤气、易燃品仓库／储油库、军用设备、汽车等内。

适应于发电厂、石油化工、制药厂、厨房(酒楼，餐馆)、钢铁厂、军用设备、铁路、地铁等行业。

火探系统是由瓶、瓶头阀及能释放灭火剂的火探管组成。

将火探管置于靠近或在火源最可能发生处的上方，同时，依靠沿火探管的诸多探测点(线型)进行探测。

一旦着火时，火探管在受热温度最高处被软化并爆破，将灭火剂准确的扑向火源。

火探系统的优点火探装置可瞬间有效地扑灭火源，弥补以上种种缺陷并且还具有以下优点：●独特的灭火效果，能有效地把火患扑灭在萌芽状态。

●装置遇火情自动启动，无需电源，无需人工操作。

●最适合无人值守而需重点保护的设备和场所。

●探测反应时间快速，减少因火患蔓延所造成的损失。

●火探管不受任何位置的影响，可伸进各种复杂易燃空间或设备中。

●火探管相当于线性探测器，既可探火又可释放灭火介质。

●因灭火剂的用量少，可减少对周围环境的污染和破坏。

●大大降低每次灭火的成本。

●安装简便，占空间极小。

简单的设计使安装及维修费用减至最低。

●非全淹没式，释放时不会伤害被保护区域的人员。

●不会因油、灰尘等的影响而导致误报或误释放。

●该装置没有电器部件，装置不受振动或冲撞而影响操作功能。

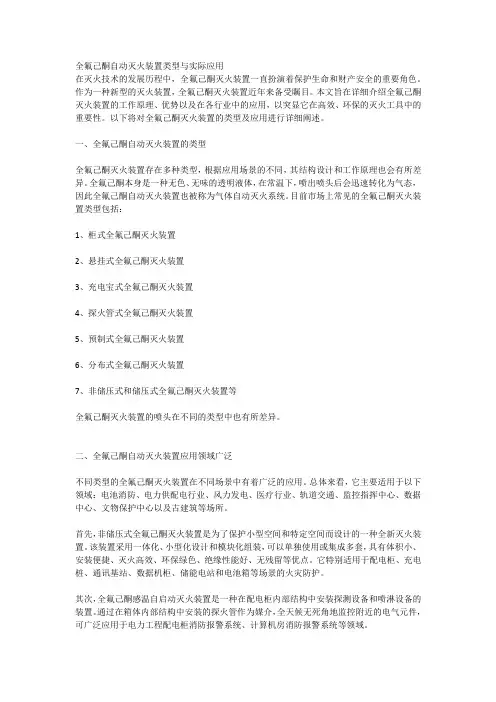

全氟己酮自动灭火装置类型与实际应用在灭火技术的发展历程中，全氟己酮灭火装置一直扮演着保护生命和财产安全的重要角色。

作为一种新型的灭火装置，全氟己酮灭火装置近年来备受瞩目。

本文旨在详细介绍全氟己酮灭火装置的工作原理、优势以及在各行业中的应用，以突显它在高效、环保的灭火工具中的重要性。

以下将对全氟己酮灭火装置的类型及应用进行详细阐述。

一、全氟己酮自动灭火装置的类型全氟己酮灭火装置存在多种类型，根据应用场景的不同，其结构设计和工作原理也会有所差异。

全氟己酮本身是一种无色、无味的透明液体，在常温下，喷出喷头后会迅速转化为气态，因此全氟己酮自动灭火装置也被称为气体自动灭火系统。

目前市场上常见的全氟己酮灭火装置类型包括：1、柜式全氟己酮灭火装置2、悬挂式全氟己酮灭火装置3、充电宝式全氟己酮灭火装置4、探火管式全氟己酮灭火装置5、预制式全氟己酮灭火装置6、分布式全氟己酮灭火装置7、非储压式和储压式全氟己酮灭火装置等全氟己酮灭火装置的喷头在不同的类型中也有所差异。

二、全氟己酮自动灭火装置应用领域广泛不同类型的全氟己酮灭火装置在不同场景中有着广泛的应用。

总体来看，它主要适用于以下领域：电池消防、电力供配电行业、风力发电、医疗行业、轨道交通、监控指挥中心、数据中心、文物保护中心以及古建筑等场所。

首先，非储压式全氟己酮灭火装置是为了保护小型空间和特定空间而设计的一种全新灭火装置。

该装置采用一体化、小型化设计和模块化组装，可以单独使用或集成多套，具有体积小、安装便捷、灭火高效、环保绿色、绝缘性能好、无残留等优点。

它特别适用于配电柜、充电桩、通讯基站、数据机柜、储能电站和电池箱等场景的火灾防护。

其次，全氟己酮感温自启动灭火装置是一种在配电柜内部结构中安装探测设备和喷淋设备的装置。

通过在箱体内部结构中安装的探火管作为媒介，全天候无死角地监控附近的电气元件，可广泛应用于电力工程配电柜消防报警系统、计算机房消防报警系统等领域。

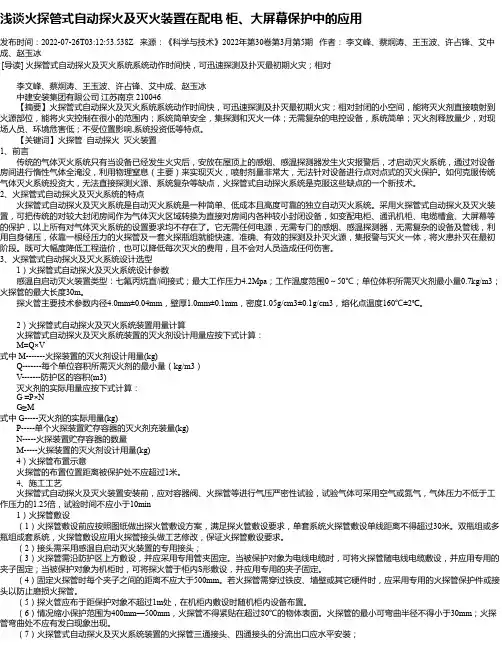

浅谈火探管式自动探火及灭火装置在配电柜、大屏幕保护中的应用发布时间：2022-07-26T03:12:53.538Z 来源：《科学与技术》2022年第30卷第3月第5期作者：李文峰、蔡炯涛、王玉波、许占锋、艾中成、赵玉冰[导读] 火探管式自动探火及灭火系统系统动作时间快，可迅速探测及扑灭最初期火灾；相对李文峰、蔡炯涛、王玉波、许占锋、艾中成、赵玉冰中建安装集团有限公司江苏南京 210046【摘要】火探管式自动探火及灭火系统系统动作时间快，可迅速探测及扑灭最初期火灾；相对封闭的小空间，能将灭火剂直接喷射到火源部位，能将火灾控制在很小的范围内；系统简单安全，集探测和灭火一体；无需复杂的电控设备，系统简单；灭火剂释放量少，对现场人员、环境危害低；不受位置影响,系统投资低等特点。

【关键词】火探管自动探火灭火装置1、前言传统的气体灭火系统只有当设备已经发生火灾后，安放在屋顶上的感烟、感温探测器发生火灾报警后，才启动灭火系统，通过对设备房间进行惰性气体全淹没，利用物理窒息（主要）来实现灭火，喷射剂量非常大，无法针对设备进行点对点式的灭火保护。

如何克服传统气体灭火系统投资大，无法直接探测火源、系统复杂等缺点，火探管式自动探火系统是克服这些缺点的一个新技术。

2、火探管式自动探火及灭火系统的特点火探管式自动探火及灭火系统是自动灭火系统是一种简单、低成本且高度可靠的独立自动灭火系统。

采用火探管式自动探火及灭火装置，可把传统的对较大封闭房间作为气体灭火区域转换为直接对房间内各种较小封闭设备，如变配电柜、通讯机柜、电缆槽盒、大屏幕等的保护，以上所有对气体灭火系统的设置要求均不存在了。

它无需任何电源，无需专门的感烟、感温探测器，无需复杂的设备及管线，利用自身储压，依靠一根经压力的火探管及一套火探瓶组就能快速、准确、有效的探测及扑灭火源，集报警与灭火一体，将火患扑灭在最初阶段。

既可大幅度降低工程造价，也可以降低每次灭火的费用，且不会对人员造成任何伤害。

二氧化碳感温自启动灭火装置应用手册青岛中阳消防科技有限公司目录一. 概述 (3)二. 装置特点及使用范围 (3)三. 规格型号 (4)四. 系统结构 (5)五. 系统设计 (6)六. 系统零部件 (8)七．安装、调试与验收 (9)八. 维护及保养 (11)九. 系统故障与排除 (12)一. 概述探火管式感温自启动灭火装置是消防行业的一个创新发明。

作为一套简单、低成本且高度可靠的独立自动灭火系统，它无需任何电源，无需专门的烟、温感探测器，无需复杂的设备及管线，利用自身储压，依靠一根经充压的探火管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集报警和灭火于一体，将火患扑灭在最初阶段。

既可大幅度降低工程的造价，也可降低灭火的费用，并且不会对人员造成任何伤害。

作为一种新型探火灭火装置，解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。

在国内已广泛应用于电厂、通讯、广电、石化、铁路、储油库、计算机房等系统。

在最新修订的《建筑设计防火规范》（GB50016-2006）条文说明8.5 中对火探装置的应用也作了说明，“如在有的场所空间很大，只有部分设备是危险源并需要灭火保护时，可对该局部危险性大的设备采用小型自动灭火装置（如“火探”自动灭火装置等）行保护，而不必采用大型自动灭火系统保护整个空间的方法来实现。

”无论安放易燃设备的地方已装或未装消防系统，"探火管式感温自启动灭火装置"都能提供更快、更可靠、更经济的保护，因此，信任“感温自启动灭火装置”等于为您的财产提供了更安全的保障。

二. 感温自启动灭火装置特点及应用范围1.感温自启动灭火装置特点●报警灭火合一，探测反应时间快，迅速将火患扑灭在萌芽状态，有效降低火灾带来的经济损失。

●该装置无需电源，不受震动或冲撞而影响操作功能；不因油、灰尘、烟的影响而导致探火功能的减弱及误报警。

●探火管为软性物，不受任何位置的影响，可伸进各种窄小和复杂易燃空间或设备中，该特点弥补了现有消防产品不能扑灭此类火源的缺陷。

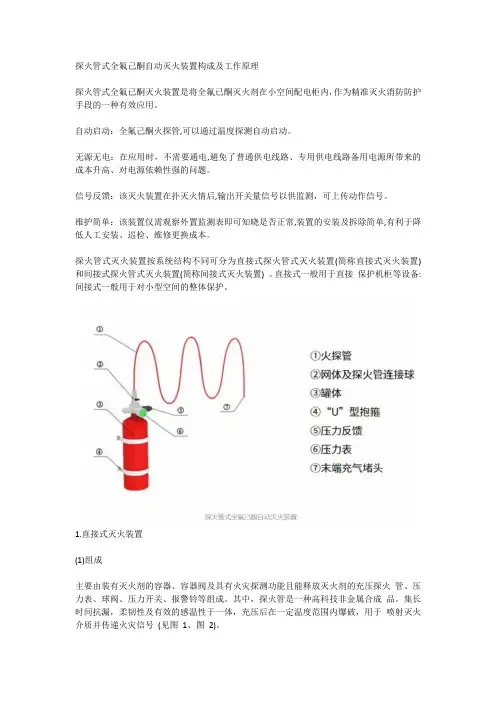

探火管式全氟己酮自动灭火装置构成及工作原理探火管式全氟已酮灭火装置是将全氟已酮灭火剂在小空间配电柜内，作为精准灭火消防防护手段的一种有效应用。

自动启动：全氟己酮火探管,可以通过温度探测自动启动。

无源无电：在应用时，不需要通电,避免了普通供电线路、专用供电线路备用电源所带来的成本升高、对电源依赖性强的问题。

信号反馈：该灭火装置在扑灭火情后,输出开关量信号以供监测，可上传动作信号。

维护简单：该装置仅需观察外置监测表即可知晓是否正常,装置的安装及拆除简单,有利于降低人工安装、巡检、维修更换成本。

探火管式灭火装置按系统结构不同可分为直接式探火管式灭火装置(简称直接式灭火装置) 和间接式探火管式灭火装置(简称间接式灭火装置) 。

直接式一般用于直接保护机柜等设备:间接式一般用于对小型空间的整体保护。

1.直接式灭火装置(1)组成主要由装有灭火剂的容器、容器阀及具有火灾探测功能且能释放灭火剂的充压探火管、压力表、球阀、压力开关、报警铃等组成。

其中，探火管是一种高科技非金属合成品。

集长时间抗漏，柔韧性及有效的感温性于一体，充压后在一定温度范围内爆破，用于喷射灭火介质并传递火灾信号(见图1、图2)。

(2) 工作原理图1、直接式探火管灭火装置工作原理探火管通过容器阀连接到灭火剂容器上，固定在火灾最可能发生处的上方.进行火灾探测，遇火时探火管在受热温度最高处被软化并爆破，利用探火管中的压力下降，启动容器阀，灭火剂由探火管爆破孔释放灭火。

同时压力开关动作，反馈给消防控制中心或启动警铃报警，提示用户灭火装置启动。

2 间接式灭火装置(1) 组成:主要由装有灭火剂的容器、容器阀、充压探火管、压力表、单向阀、压力开关、报警铃、释放管、喷嘴等组成(见图3)(2)工作原理探火管通过容器阀连接到灭火剂容器上，固定在火源最可能发生处的上方进行火源探测，遇火时探火管在受热温度最高处被软化并爆破，利用探火管中的压力下降，启动容器阀，通过释放管至喷嘴把灭火剂释放出来灭火。

探火管技术原理及应用要点浅谈发表时间：2018-09-18T11:50:05.753Z 来源：《基层建设》2018年第25期作者：张良[导读] 摘要：探火管感温自体灭火装置是我国近几年研发的一种比较简单的、可靠的、及时的、独立的探火灭火装置，简称为探火管灭火装置。

安徽省合肥市江淮汽车股份有限公司乘用车三工厂安徽合肥 230000 摘要：探火管感温自体灭火装置是我国近几年研发的一种比较简单的、可靠的、及时的、独立的探火灭火装置，简称为探火管灭火装置。

此灭火装置使用的是柔性的，可以弯曲的探火管作为探测报警部件，同时这种探火还可兼做灭火剂的输送以及喷放管道。

探火管的布置比较简便可以将其放在离潜在火源最近的位置，若火灾发生探火管受热会直接爆裂并释放出灭火剂灭火。

本文对探火管技术原理与应用进行了简要的分析。

关键词：探火管技术；原理；应用 1探火管技术的发展2000年，探火管灭火装置产品引入中国，我国的消防技术人员开始逐步接触探火管灭火装置产品并对灭火管的基本性能、灭火管工程的设计以及使用范围等进行了详尽的研究。

在2008年以后公安部就对此进行立项并积极的开展了对该种装置的应用的研究同时起草了灭火管产品的标准，我国工程建设标准化协会也编写了该装置的设计规程，并编写了该装置在我国推广使用的理论依据。

2010年公安部消防产品合格评定中心颁布了首个用于探火管装置的认定规范，进一步为该装置的使用提供了质量保证。

2探火管基本原理（1）探火管：可自动探测火灾、传递火灾信息，启动灭火装置并能输送灭火剂的充压非金属软管。

（2）探火管灭火装置：采用探火管探测并能启动的预制灭火装置。

（3）直接式探火管灭火装置：探火管作为火灾探测、装置启动、灭火剂释放部件的探火管灭火装置。

（4）间接式探火管灭火装置：探火管作为火灾探测及启动部件，释放管、喷头作为灭火剂释放部件的探火管灭火装置。

（5）释放管：仅用于输送灭火剂的管道。

（6）防护区：满足全淹没方式灭火要求的有限封闭空间。

火探管自动灭火探火装置方案哈尔滨天峰消防设施安装有限公司目录一. 火探管自动探火灭火装置概述.............................. - 2 -二. 火探管的优点 ........................................................ - 3 -三. 火探管适用范围 .................................................... - 5 -四. 系统的结构............................................................ - 5 -一. 火探管自动探火灭火装置概述火探(FIREDETECT)管式自动探火灭火装置（以下简称火探装置）是消防行业的一个创新发明。

它解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。

作为一套简单、低成本且高度可靠的独立自动灭火系统，它无需任何电源，无需专门的烟、温感探测器，无需复杂的设备及管线，利用自身储压，依靠一根经充压的火探管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集报警和灭火于一体，将火患扑灭在最初阶段。

因火探管是软性物，可不受任何位置、空间影响，任意布置在各种线缆铺设处，伸进各种复杂易燃空间或设备。

该自动灭火装置填补了现有消防产品在这方面的空白。

其最适合无人值守而需重点保护的设备和场所。

探测反应时间快，减少因火蔓延所造成的损失。

既可大幅度降低工程的造价，也可降低每次灭火的费用，并且不会对人员造成任何伤害。

采用火探装置，可由原来对较大封闭空间的房间保护改为直接对各种较小封闭空间的贵重设备进行保护。

火探装置的发明和成功使用引起了国际消防界的广泛注意，该项发明已在很多国家包括中国获得了发明专利，并已通过中国公安部法定的"国家固定灭火系统和耐火构件质量监督检验中心"的检测。

• 207•ELECTRONICS WORLD・技术交流近年来，火灾发生的数量不断增加，人们越来越关注日常消防，为了能够更好的避免火灾的发生，将火灾发生的概率降到最低，电气火灾探测与自动灭火装置的研发变得愈加重要。

经过长期的实验研究，火灾的自动识别系统被开发出来，通过温度和烟雾的识别，当火灾发生后，系统能够及时的发出警报，并触发自动灭火装置，很好的实现了火灾探测与自动灭火。

本文将会对电气火灾探测与自动灭火装置在电容柜上的应用进行分析论述。

引言：进过调查统计发现，电气火灾事故的发生数量逐年增加，已经超过了火灾总数的百分之三十。

电气火灾与其他火灾相比十分特殊，具有一定的隐蔽性，不易发现，而且灭火难度大，在灭火的过程中还具有极高的危险性，给人们的生命和财产安全造成了巨大的损失，急需加强电气火灾的自动探测与灭火装置的研发。

一、电气火灾探测与自动灭火装置的基本原理电气火灾的探测与自动灭火装置科技含量极高，利用了现代的图像技术对火灾进行识别判断，同时，为了确保火灾探测的准确性，还将烟雾和温度识别技术与火灾的探测技术进行融合，由控制中心对情况进行具体的分析和判断。

当确定为火灾发生之后，系统自动发出警报，并自动开启灭火装置，将火灾消灭在萌芽状态，避免火灾的进一步蔓延，减少人民群众的生命和财产损失。

二、电气火灾探测与自动灭火装置在电容柜上的应用（一）电气火灾探测装置的应用1、电气火灾探测的作用电气火灾探测装置的主要作用就是进行火灾情况的探测和预警，通过图像分析，系统将分析的结果转化为数字信号进行实际传输，然后得出火灾的具体状况，很好的利用了计算机和网络对火灾情况进行实际判断，及时的发现火灾，避免和减少火灾的持续蔓延，保证人们群众的财产和生命安全。

而且这一系统对火灾的探测，能够很好的排除其他外部因素的干扰，火灾的探测预警十分精准。

2、电气火灾探测装置在电容柜中的应用方法电气火灾探测装置能够有效的对电容柜中的光源信号进行捕捉分析，并形成具体的图像，然后由计算机和中央处理系统进行判断分析，最终确定是否发生火灾和是否发出警报。

关于探火管消防技术的运用摘要：近年来，中国消防事业取得了明显进步。

但随着中国经济社会快速发展，消防工作面临的新情况、新问题日益增多，火灾风险和防控难度不断加大。

在日益严峻的消防安全形势下，众多涂装作业场所将消防安全作为保障员工、企业发展的重点工作。

但一些密闭场所或重要电器开关柜等员工平时无法关注的地方，消防形式依然严峻。

除加强人员巡查外，亟需寻找一套可靠灵敏的消防安全防护装置，来做安全防护。

关键词：探火管；消防技术1 探火管消防技术实施的背景及意义1.1 探火管实施技术背景近年来涂装场所风管及电气柜因火灾引发的安全事故时有发生且有上升的趋势，风管内部一旦发生火灾，后果将非常严重且难以扑救。

风管内部局部出现小火苗或温度升高，因属于密闭空间，日常巡查时员工在外部无法直观的观察到。

等到巡查人员发现冒烟、着火情况时，火势已经超出可控范围内。

因风机管道内存在大量的积漆，遇火极易燃烧。

所以需要一个能放置于电器柜内部能够自动灭火的装置。

1.2 探火管技术实施的意义传统消防设备设施，如二氧化碳灭火系统、水喷淋灭火系统等，针对空间较为空旷，安装方便的区域，覆盖范围较大。

对于较狭窄区域或密闭空间，这些常规的消防设备设施由于不方便安装，无法进行防护。

而探火管技术正好弥补狭窄、密闭空间安装受限的漏洞和管理盲点，起到了很好的安全防护作用，在人员巡查与设备保护两方面确保安全。

2 探火管基本原理2.1 术语（1）探火管：可自动探测火灾、传递火灾信息，启动灭火装置并能输送灭火剂的充压非金属软管。

（2）探火管灭火装置：采用探火管探测并能启动的预制灭火装置。

2.2 基本原理：探火管灭火装置，将探火管作为火灾探测及启动部件，释放管、喷头作为灭火剂释放部件的灭火装置称间接式探火管灭火装置。

探火管通过容器阀连接到灭火剂容器上，进行火源探测，遇火时探火管爆破，利用探火管中的压力下降，启动容器阀，通过释放管至喷嘴将灭火剂释放出来。

3 探火管应用情况3.1探火管运用3.1.1探火管灭火装置要求（1）采用探火管灭火装置对风管内部进行保护，先通过温度继电器探测系统控制风机联动声光报警器；当温度继电器采样风管内部温度达到85度，风机关闭、声光报警器启动并反馈给消防主机。

感温自启动灭火装置的应用及防护区要求根据《建筑设计防火规范》的规定，对一些只有部分设备或面积需要灭火保护的大空间场所，可以采用感温自启动灭火装置、气溶胶、超细干粉等小型自动灭火装置进行局部保护，而不必采用大型自动灭火系统来保护整个空间。

探火管的应用，应满足以下条件：一、感温自启动灭火装置的防护区通常以单独密闭的局部空间为单位。

我们可以把带有外壳的机柜设备视为单独的防护区，常见的设备如下：高低压配电柜、大型计算机主机、大型电子显示屏、通讯设备、银行ATM机、大型空调主机、档案柜等。

感温自启动灭火装置-防护区概念要合理应用感温自启动灭火装置，就必须清楚探火管防护区的棚念。

感温自启动灭火系统的防护区，不同于气体灭火、细水雾和超细干粉系统，我们说明如下:1、防护区是满足全淹没方式灭火要求的有限封闭空间。

与气体灭火等其他系统防护区不同的是，气体灭火防护区一般以房间为单位，而感温自启动灭火装置的防护区通常以单独密闭的局部空间为单位。

感温自启动灭火装置分为间接式感温自启动灭火装置和直接式感温自启动灭火装置。

间接式感温自启动灭火装置直接式探火管二氧化碳感温自启动灭火装置2、我们可以把带有外壳的机柜设备视为单独的防护区，常见的没备船下页高低压配电柜、大型计算机主机、大型电子显示屏、通讯设备、银行ATM机、大型空调主机、档案柜等。

3、对一些只有部分设备或面积需要灭火保护的大空间场所，我们可以将机柜等设备视为单独的防护区，采用感温自启动灭火装置进行保护，而不必采用大型自动灭火系统来保护整个空间。

4、探火管防护区应有实际的底面，且不能关闭的开口面积不应大于总内表面积的1%。

5、一套直接式探火管灭火装置保护的防护区或保护对象不宜大于6个。

6、直接式七氟丙烷探火管灭火装置的防护区，最大单体容积不应大于6m³。

直接式二氧化碳探火管灭火装置的防护区，最大单体容积不应大于3m³。

7、间接式探火管灭火装置的防护区，最大单体容积不应大于60m³，一个护区可以设计多套间接式探火管灭火装置保护，但最多不能超过4套，并应能同时启动，其动作响应时差不应大于2s。
