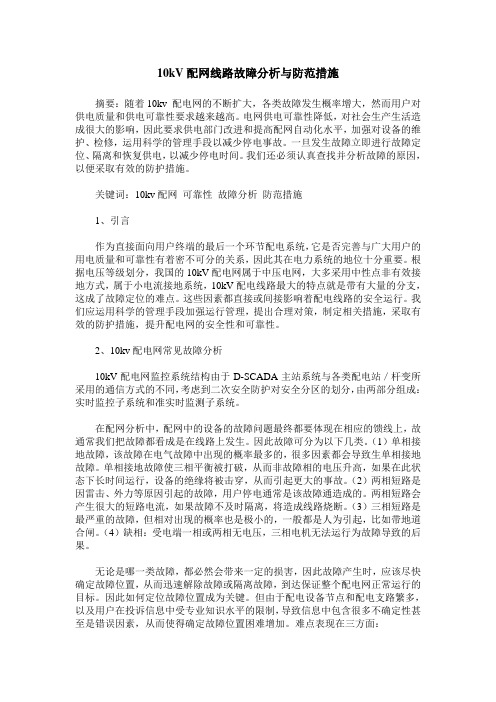

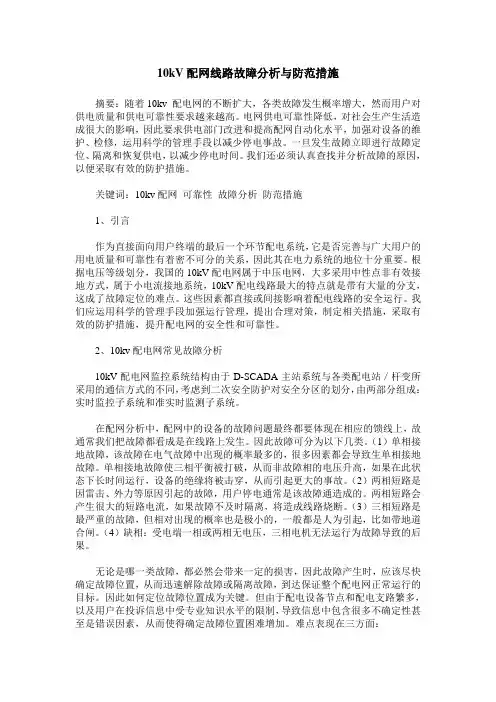

10kV配网线路故障分析与防范措施摘要：随着10kv 配电网的不断扩大，各类故障发生概率增大，然而用户对供电质量和供电可靠性要求越来越高。
电网供电可靠性降低，对社会生产生活造成很大的影响，因此要求供电部门改进和提高配网自动化水平，加强对设备的维护、检修，运用科学的管理手段以减少停电事故。
一旦发生故障立即进行故障定位、隔离和恢复供电，以减少停电时间。
我们还必须认真查找并分析故障的原因，以便采取有效的防护措施。
关键词：10kv配网可靠性故障分析防范措施1、引言作为直接面向用户终端的最后一个环节配电系统，它是否完善与广大用户的用电质量和可靠性有着密不可分的关系，因此其在电力系统的地位十分重要。
根据电压等级划分，我国的10kV配电网属于中压电网，大多采用中性点非有效接地方式，属于小电流接地系统，10kV配电线路最大的特点就是带有大量的分支，这成了故障定位的难点。
这些因素都直接或间接影响着配电线路的安全运行。
我们应运用科学的管理手段加强运行管理，提出合理对策，制定相关措施，采取有效的防护措施，提升配电网的安全性和可靠性。
2、10kv配电网常见故障分析10kV配电网监控系统结构由于D-SCADA主站系统与各类配电站／杆变所采用的通信方式的不同，考虑到二次安全防护对安全分区的划分，由两部分组成：实时监控子系统和准实时监测子系统。
在配网分析中，配网中的设备的故障问题最终都要体现在相应的馈线上，故通常我们把故障都看成是在线路上发生。
因此故障可分为以下几类。
（1）单相接地故障，该故障在电气故障中出现的概率最多的，很多因素都会导致生单相接地故障。
单相接地故障使三相平衡被打破，从而非故障相的电压升高，如果在此状态下长时间运行，设备的绝缘将被击穿，从而引起更大的事故。
（2）两相短路是因雷击、外力等原因引起的故障，用户停电通常是该故障通造成的。
两相短路会产生很大的短路电流，如果故障不及时隔离，将造成线路烧断。
（3）三相短路是最严重的故障，但相对出现的概率也是极小的，一般都是人为引起，比如带地道合闸。
10kV配电线路故障原因及查找方式研究10kV配电线路是城市和乡村电力供应的重要组成部分。
但是在实际运行中，由于各种原因，10kV配电线路故障时有发生。
故障的及时发现和修复对于保障电力供应和提高电网运行的可靠性具有重要意义。
研究10kV配电线路故障原因及查找方式对于提高电网可靠性和经济性具有重要的意义。
1. 10kV配电线路故障原因1.1 天气因素天气因素是10kV配电线路故障的主要原因之一。
大风、暴雨、雷电等极端天气条件会导致输电线路和设备受到损坏，引起供电中断。
在冬季低温条件下，冰雪对输电线路和设备的影响也是引起故障的重要原因之一。
1.2 设备老化10kV配电线路中的设备包括变压器、绝缘子、导线、接地装置等，这些设备在长时间运行中会发生老化，从而降低了设备的可靠性，增加了发生故障的可能性。
1.3 外部破坏外部破坏也是引起10kV配电线路故障的重要原因之一。
施工机械作业时不慎损坏输电线路导线，甚至盗窃输电线路上的铜导线等行为都可能导致故障的发生。
1.4 线路设计不合理10kV配电线路的设计不合理也可能导致故障的发生。
线路铺设在容易积水的地方，或者线路设计不合理导致线路电气参数不匹配等。
2. 10kV配电线路故障查找方式2.1 巡视巡视是查找10kV配电线路故障的一种重要方式。
通过对输电线路和设备进行定期巡视，及时发现线路和设备的异常情况，从而及时采取措施进行修复，防止故障的发生。
2.4 使用先进的检测设备使用先进的检测设备是查找10kV配电线路故障的重要手段。
红外热像仪、超声波探伤仪、局部放电检测仪等先进的检测设备可以帮助工作人员及时发现线路和设备的异常情况，从而提高了故障的查找效率。
3. 结语10kV配电线路故障的发生给电网运行和电力供应带来了不利影响，因此研究10kV配电线路故障的原因及查找方式具有重要意义。
通过对10kV配电线路故障原因的深入研究和对查找方式的不断完善，可以提高电网的可靠性和经济性，保障电力供应的安全稳定和可靠性。
10kV配电网单相接地故障及处理措施摘要：配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。
但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。
因此准确且快速的对配电网单相接地故障进行定位与处理，具有相当重要的意义。
本文首先介绍了10kV配电网单相接地故障选线方法，然后详细论述了10kV配电网单相接地故障定位方法。
并以此为依据总结出了一套切实可行的单相接地故障定位与处理方法。
关键词：电网故障；10kV配电网；单相接地故障；故障处理随着我国社会经济的发展水平的不断提高，人们对于供电的质量与稳定性提出了更高的要求。
而配电网络作为直接面向电力用户的关键供电环节，其安全与稳定的运行直接关系到供电网络的供电质量。
但是在实际的运行过程中，配电网络往往会受到各种故障的影响，尤其是单相接地故障严重威胁着配电网络的安全与平稳运行。
另外由于10kV配电网络所处的环境十分复杂，存在相当多的配电线路分支，一旦发生单相接地故障，一般很难确认故障的线路。
此外发生故障的位置电流相对较小，难以获得较强的故障信号，这也为单相接地故障的定位与处理带来很大的困难。
一、10kV配电网单相接地故障选线方法根据判断信号模式的不同，10kV配电网单相接地故障选线方法可以分为主动信号法和被动信号法两种。
其中主动信号法是将某种频率的信号注入配电网内，并针对该信号进行检测，从而完成单相接地故障的选线工作。
主动信号法注入的信号可以分为可变频率信号和单一频率信号。
而被动信号法具体可以分为故障稳态信息法、故障暂态信号法和综合信号法。
基于故障稳态信息进行选线，首先就可以针对出线的线路，逐一进行断电，进而检测中性点的零序电压。
然后与正常情况进行对比，从而完成选线。
这种方法的选线准确率较高，但是选线的速度较慢，且工作量大，同时会对供电的稳定性产生影响。
然后还可以根据消弧线圈的失谐度，对正常状态下出线线路中零序回路的零序导纳进行计算，以此作为参考值。
配电网故障研判现状与展望配电网故障研判是电力系统运行中的重要环节，对保障用电安全、提高供电可靠性具有重要意义。
目前国内外在配电网故障研判方面取得了不少进展，但仍存在一些挑战和问题。
一、现状分析1.技术手段丰富配电网故障研判技术手段不断丰富。
目前常用的技术包括现场勘查、数据分析、模拟计算、智能诊断，其中模拟计算已逐渐成为主流手段，能够对复杂系统进行高效准确分析。
同时，随着人工智能、大数据、物联网等技术的发展，未来的配电网故障研判技术将更加智能化、自动化、无人化。
2.专业队伍建设不足目前配电网故障研判人才整体水平较低。
配电网故障涉及电力、电气、计算机等多学科知识，需要有相关专业知识和实践经验的人才。
但目前国内配电网故障研判人才对实际工作需求的匹配性不足，缺乏实习机会、科研项目等培养机会，导致培养出来的专业人才流失甚至不断减少。
3.信息共享不畅配电网故障研判需要多方协同，但因信息共享不畅，导致协同效率低下，严重影响了故障的快速定位和处理。
尤其是在不同地区、不同行业间信息难以分享，解决信息共享问题是提升故障研判效率的关键。
二、展望分析1.建立专业团队加强专业人才的培养、储备，避免因短缺或人流失等原因导致研判效率低下。
此外，建立专业团队可促进多领域的融合，形成交叉学科的优势，进而推动配电网故障研判技术的发展。
建立配电网故障处理平台，通过平台实现故障信息共享，一旦出现故障，平台将及时通知相关人员进行处理和跟踪。
同时，应加强公共信息平台的建设以及技术标识的统一，提高不同行业、不同地区的信息互通率。
3.推动技术创新随着5G、物联网等新技术的应用，未来配电网故障研判有望实现智能化、自动化、无人化。
要善于运用新技术推动配电网故障研判的创新升级，引入并推广成熟的算法和大数据分析技术，以提高配电网故障的预测、诊断、调控能力。
同时，应加强国际合作、尝试吸纳国外技术和服务，与国际接轨并推动自主技术研发。
总之，配电网故障研判是电力系统中至关重要的环节，是保障用电安全、提高供电可靠性的基础。
10kV电力线路故障原因分析及防范措施【文章摘要】文中首先对10KV配电线路常见故障展开论述，其次，对10KV配电线路常见故障提出有效的防范措施，旨在提高配电网的供电可靠性,降低线损,为用户提供优质电能。
【关键词】线路故障、原因、措施【引言】线路故障是配电线路在运行过程中，由于多种缘故造成的配电线路以及设备设施功能失效，最终出现停运的事件，所以，对故障进行分类并及时找出故障的客观规律，同时，为了降低配电线路与设备故障造成的供电成本损失，必须要制定出有针对性的防范措施，以下是多10kV电力线路故障原因及防范措施进行分析。
1、10KV配电线路常见故障分析 1.1、外力因素因10KV线路面向用户端，配电线路通道远比输电网复杂，交叉跨域各类线路及建筑物等较多，极易引发线路故障；通常表现在四个方面，第一，由于我国经济飞速发展，经济往来频繁造成交通拥挤，正因如此，道路不断加宽改造，使很多电杆处于有效路面上，所以，汽车撞杆事故也是无法避免的事实；第二，线路拉线UT型线夹螺栓及铁塔的塔材被盗，进而造成倒杆断线事故发生；第三，动物危害造成线路设备的短路现象故障；第四，在农村，秋收后农民将玉米杆等农作物搭在拉线上或在导线下方焚烧，这也给线路安全运行带来了很大的威胁。
1.2、设备因素首先，在电网完善工程中一味地追求低造价，造成部分劣质设备流入电网，在电网正常运行时这些设备引发事故，如：高压跌落式熔断器、柱上断路器、隔离开关、绝缘子发生击穿；避雷器发生爆炸等，引起电网接地短路，对配电网的安全稳定运行造成了极大的影响；其次，由于线路投运时间较长且受资金的限制得不到及时的改造，导致老化的设备不能及时得到维护，使线路自身出现各种问题。
1.3、自然灾害因素第一，由于10kV架设长，地形空旷等原因，在夏季常常会产生雷击现象，此事故时最常见的，常会带来严重影响，致使绝缘子击穿或爆裂、断线等；第二，线路架设为躲避树障，档距均超过规定范围，特别是春秋季节风大时易造成相间短路放电将导线烧断；第三，大风将防雨棚以及广告横幅等刮起，搭到10kV配电线路上，引起线路故障、树木刮倒、压断或倒压在架空线路上，造成保护动作，引发线路故障停电；第四，夏季汛期雨水多，处于沟边与河床的电杆以及拉线被大量洪水冲刷或浸泡易造成倾斜或倒塌事故；再者就是过大的雨水容易引起导线与金具之间放电，发生故障。
配电网故障研判现状与展望随着电力系统的不断发展和智能化建设，配电网故障研判成为了电力行业中一个重要的课题。
配电网是电力系统中的最后一级供电环节，负责将高压输电网送来的电能进行分配和供应到最终用户。
由于配电网中设备众多、线路复杂，故障频发成为了不可避免的问题。
如何及时准确地诊断和研判配电网故障，并采取有效的措施加以解决，已成为电力行业亟需解决的难题。
本文将就配电网故障研判的现状进行分析，并展望未来可能的发展方向。
一、配电网故障研判现状1. 故障研判手段有限目前，电力系统的故障研判主要依靠人工巡检、故障告警和设备实时监测等手段进行。
而这些手段存在着一定的局限性。
人工巡检效率低下，无法快速准确地发现故障点；而实时监测设备又存在造价高昂、维护成本高等问题。
配电网故障研判的手段现状十分局限，无法满足电力系统快速发展的需求。
2. 故障研判技术落后在故障研判技术方面，目前主要依托的是传统的电力系统分析方法。
这些方法虽然可以对电力系统的运行状态进行分析，但却无法对故障点进行快速准确的定位。
而随着配电网规模的不断扩大和线路的不断复杂化，这种技术已经无法满足实际的需要了。
3. 故障研判数据不足配电网故障研判的一个重要基础就是数据支持，但目前配电网故障数据的收集和整理工作并不充分。
虽然各电力企业在日常运营中产生了大量的数据，但这些数据大多仅限于本企业使用，无法充分地与其他企业进行共享和比对。
这就使得配电网故障研判的数据支持非常薄弱，无法发挥其应有的作用。
4. 故障预测能力不足当前的配电网故障研判工作主要侧重于事后处理，而对于故障的预测能力却相当不足。
这种情况下，电力系统往往会因为故障未被提前预测而出现停电事故，给用户带来不便，也给电力企业带来了重大损失。
5. 故障研判人员素质参差不齐配电网故障研判工作需要一支技术过硬、业务精湛的团队来支持，但在实际工作中，由于人员流动性大、培训不足等原因，导致配电网故障研判人员素质参差不齐，难以保证工作的质量和效率。
10kV配电线路故障定位系统的分析与应用摘要:随着电网安全运行的要求逐渐增高,衡量电网运行的最重要核心指标是供电的可靠性。
我国城乡配网大都是采用单辐射树状方式,尤其是郊区架空线路主要以10kV馈电线路为主,由于线路供电半径较长、分支线路多,线路走廊条件差,在恶劣天气时接地和短路故障时有发生,严重影响了电网供电的安全和可靠性。
因此,本文主要就10kV 配电线路故障定位系统的原理进行了分析,并对线路故障定位实际应用做了阐述。
关键词:10kV配电网线路故障定位系统1 引言近年来,我国城乡的配电网络主要以lOkV配电网络为主,其他发达地区配电线路采用“手拉手”的供电方式,但目前绝大部分配电网络还是采取单辐射树状方式供电,供电可靠性比较差。
由于城乡的配电网络负责供电的区域广、地形复杂、负荷分散,造成10kV线路错综复杂,供电半径过长,线路分支较多,每条馈线上装设负荷开关,将馈线分成不同的供电区段,造成运行方式复杂。
由于采用单电源供电,当复杂的配电网络某一处发生故障,将造成变电站馈线保护动作,开关跳闸,中断供电。
供电部门在收到线路故障的停电信息之后,需要尽快查找故障地点,消除故障,恢复送电。
目前,查找故障点的方法均采用人工巡视方法,依靠操作人员沿线路巡视查找故障点,当故障发生在庄稼生长期、大风、雷雨、大雪等恶劣的天气或者线路处于林区、山沟、河流等地形复杂地区以及故障发生在夜间的时候,将给巡视人员查找故障造成巨大的困难,往往查找到故障点要花费很长的时间,而故障却很容易处理。
这种查找故障的方法不但消耗了大量的人力、物力,更会造成线路停电时间过长,给用户带来一定的损失。
为了向用户提供连续可靠的电能,故障点的及时发现和快速消除故障、尽快恢复供电就显得非常重要。
2 配电线路故障定位系统10kV配电网中性点不接地,属于小电流接地系统。
配电网在实际运行过程中,通常会发生接地和相间短路故障,一般接地故障的发生较多,尤其是在雷雨、大风等恶劣自然天气情况下,发生单相接地故障的几率比较频繁。
10kv配电线路故障分类查找及应对措施摘要：通过个人在日常运维作业中的实践体会，以实用性为指引，总结了配电网线路故障分类及查找方法等经验，并提出了相应的措施。
目的加强运维人员对配电线路的巡视维护业务技能，提升运维质量，及时排除故障，提高配电线路运行安全性。
关键词：10kv配电线路故障分类、查找及应对措施引言针对部分配电运维人员缺乏线路故障判断及查找的业务技能认识，如未能快速判断配电线路故障类型和及时查找故障线路定位。
通过个人在日常运维作业中的实践体会，以实用性为指引，总结了配电网线路故障分类及查找方法等经验，并提出了相应的措施。
目的加强运维人员对配电线路的巡视维护业务技能，提升运维质量，及时排除故障，提高配电线路运行安全性。
1、10kv配电线路故障中存在主要因素分类1.110kv架空线路故障因素分类1.1.1 由于配电线路是面向用户终端，所以相比配电网更加复杂,而引起故障主要是短路故障：线路金属短路故障：由于外力破坏造成故障,架空线或杆上设备(变压器、断路器)受外抛物和外力影响引起短路；汽车碰撞、台风、洪水造成倒杆、断线，线路缺陷造成故障；弧垂过大，遇台风时引起碰线或短路时产生的电动力引起碰线。
线路引跳线断线弧光短路故障：线路老化强度不足，引起断线,线路过载接头接触不良，引起跳线线夹烧毁断线。
跌落式熔断器、隔离开关弧光短路故障：跌落式熔断件熔断引起熔管爆炸或拉弧引起相间弧光短路。
线路老化或过载引起隔离开关线夹，损坏烧断拉弧造成相间短路。
④小动物短路故障：台墩式配电变压器上，跌落式熔断器至变压器的高压引下线采用压配电柜母线上,母线未作绝缘化处理,高压配电室防鼠不严。
高压电缆分接箱内,母线未作绝缘化处理,电缆分接箱有漏洞。
1.1.2 接地故障：线路瞬时性接地故障：人为外抛物或树木碰触导线引起单相接地。
线路绝缘子脏污,在阴雨天或有雾湿度高的天气,出现对地闪络,一般在天气转好或大雨过后即消失。
线路永久性接地故障：外力破坏,线路隔离开关、跌落式熔断器因绝缘老化击穿引起。
