CIP(清洗系统)

CIP 清洗系统1. 简介CIP（Cleaning-in-Place）清洗系统是一种自动化清洗设备，可用于对生产设备、管道和容器进行高效、高质量的清洗。

该系统可以减少人工操作和清洗时间，提高生产效率和产品质量。

本文将介绍 CIP 清洗系统的工作原理、组成部分以及使用方法。

2. 工作原理CIP 清洗系统通过周密构建的管路系统将清洗液送至需要清洗的设备、管道和容器中。

清洗液可以是水或者含有清洁剂和消毒剂的溶液。

系统通过泵将清洗液推送到需要清洗的位置，然后将污水和清洗液管道分离，确保清洗过程中的杂质不会再次附着到设备表面。

清洗液在高速流动的作用下将污渍冲刷掉，达到彻底清洗的效果。

3. 组成部分CIP 清洗系统由以下几个主要组成部分构成：3.1 泵站CIP 清洗系统通过泵站提供清洗液的供应和推送。

泵站包括一台或多台泵以及相应的控制系统。

泵站通常由不锈钢或其他耐腐蚀材料制成，以满足清洗和消毒液的特殊要求。

3.2 清洗剂和消毒剂供应系统清洗剂和消毒剂供应系统用于将清洗剂和消毒剂输送到泵站中。

这些系统通常包括存储罐、输送管道、流量计和控制装置等。

3.3 控制系统控制系统是 CIP 清洗系统的大脑，可以监控和控制清洗过程的各个参数，如流量、温度和压力等。

控制系统通常由 PLC（可编程逻辑控制器）或 DCS（分布式控制系统）等组成。

3.4 清洗头和喷淋器清洗头和喷淋器是 CIP 清洗系统中非常重要的部件。

它们负责将清洗液均匀地喷洒到需要清洗的设备表面，确保清洗效果的均匀和彻底。

3.5 配套设备除了上述核心组成部分外，CIP 清洗系统还可以配备其他设备，如过滤器、加热器和循环回收装置等，以满足不同清洗要求。

4. 使用方法使用 CIP 清洗系统进行清洗的步骤如下：1.准备工作：确保清洗系统和设备都处于正常工作状态，确认清洗液的种类和浓度。

2.填充清洗液：将清洗液通过清洗剂和消毒剂供应系统输送到泵站中，并启动泵站将清洗液推送到需要清洗的位置。

cip系统工艺流程CIP系统（Cleaning In Place，即在线清洗系统）是一种用于清洗生产设备的自动化工艺流程。

该系统可以在生产过程中定期自动清洗设备，提高生产效率并增强产品质量。

CIP系统工艺流程主要包括以下几个步骤：1. 准备阶段：在开始清洗之前，需要准备清洗剂和设备。

清洗剂通常是一种含有清洁剂和消毒剂的溶液。

而设备包括泵、管道、储罐等。

2. 前冲阶段：在开始清洗之前，必须先进行一次前冲以去除生产过程中的残留物。

这可以通过将清洗剂从一个储罐中泵入设备中来实现。

这一步骤通常持续一段时间，以确保设备内部的残留物被冲洗干净。

3. 循环阶段：一旦前冲阶段完成，CIP系统会启动一个循环过程以确保设备的彻底清洗。

在这一阶段，清洗剂会通过泵被送入设备中，并通过管道和阀门进行均匀分布。

清洗剂会在设备内循环多次，以确保彻底清洗。

4. 后冲阶段：在循环阶段结束后，需要进行一次后冲以确保设备内的清洗剂被彻底清除。

这可以通过将清洗剂从设备中泵出并用清水进行冲洗来实现。

5. 检查阶段：在清洗完成后，需要对设备进行检查以确保其没有残留物。

这可以通过取样分析来实现。

如果发现残留物，需要重复清洗过程。

6. 残液处理：清洗过程中产生的废液需要进行处理。

这可以包括中和、过滤和回收等步骤。

残液处理的目的是确保环境不受到污染。

7. 记录和维护：在整个清洗过程中，需要记录每个步骤的参数和结果。

这有助于跟踪设备的清洗历史，发现问题并进行维护。

CIP系统的好处在于它可以在生产过程中实现设备的自动化清洗，减少了人工操作的需求。

这不仅提高了生产效率，还增强了产品质量。

此外，CIP系统还可以减少化学品的浪费，保护环境。

总结起来，CIP系统是一种用于清洗生产设备的自动化工艺流程。

其主要步骤包括准备、前冲、循环、后冲、检查、残液处理以及记录和维护。

CIP系统的应用可以提高生产效率和产品质量，并减少化学品的浪费。

CIP清洗系统操作规程CIP（Clean-in-Place）清洗系统是一种用于清洗设备和管道的自动化系统，能够通过循环注入和排出清洗液来彻底清洗设备和管道内的污垢、沉积物和其他杂质。

以下是CIP清洗系统的操作规程，以确保清洗过程的安全、高效和有效性。

1.操作前准备a.检查清洗液的质量和储存条件，确保清洗液符合规定的质量标准。

b.检查清洗设备和管道的连接状态，确保所有连接密封良好。

c.检查清洗设备的工作状态，确保设备正常运行。

2.设定清洗参数a.根据清洗设备和管道的类型、尺寸和污垢程度，设置合适的温度、流速、浓度和清洗时间等参数。

b.确定清洗液的注入和排出口位置，并确保其正常工作。

c.确定清洗循环次数，根据需要进行多次清洗循环。

3.准备清洗液a.根据清洗需求，准备相应的清洗液，保证其符合规定的浓度和温度。

b.清洗液的准备过程中，必须遵守相关安全操作规程，确保操作人员的人身安全。

c.预先准备足够的清洗液，以确保整个清洗过程不会中断或因清洗液不足而出现问题。

4.开始清洗a.在清洗系统操作面板上设定好参数，并确保清洗过程的安全性。

b.打开清洗系统的主电源，确保设备开始工作。

c.检查清洗液的注入和排出口是否正常流动。

d.启动清洗系统，按照设定的参数进行清洗。

e.清洗过程中，监控清洗液的温度、浓度和流速，确保其始终符合设定的要求。

f.定期检查清洗设备和管道的工作状态，确保其正常运行。

5.清洗结束a.清洗过程结束后，关闭清洗系统的主电源，停止设备的运行。

b.剩余的清洗液必须根据相关规定进行处置，以免对环境造成污染。

c.对清洗设备和管道进行检查和清理，确保其没有残留物。

d.记录清洗过程的相关数据，包括清洗液的使用量、温度、浓度和清洗时间等。

e.资料记录必须保存在指定的地方，以备将来查阅和核对。

本规程为CIP清洗系统的操作指南，操作人员在具体使用时应结合实际需要进行操作。

在操作过程中要严格遵守相关安全规定，确保操作人员的人身安全和设备的正常运行，以提高清洗过程的安全性和效率。

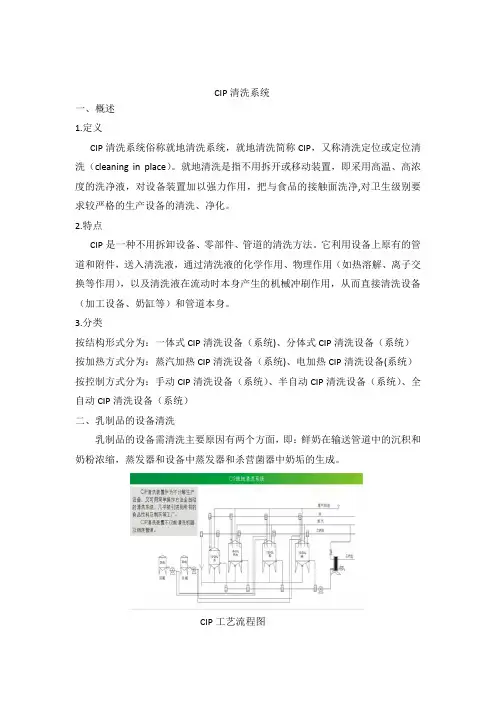

CIP清洗系统一、概述1.定义CIP清洗系统俗称就地清洗系统，就地清洗简称CIP，又称清洗定位或定位清洗（cleaning in place）。

就地清洗是指不用拆开或移动装置，即采用高温、高浓度的洗净液，对设备装置加以强力作用，把与食品的接触面洗净,对卫生级别要求较严格的生产设备的清洗、净化。

2.特点CIP是一种不用拆卸设备、零部件、管道的清洗方法。

它利用设备上原有的管道和附件，送入清洗液，通过清洗液的化学作用、物理作用（如热溶解、离子交换等作用），以及清洗液在流动时本身产生的机械冲刷作用，从而直接清洗设备（加工设备、奶缸等）和管道本身。

3.分类按结构形式分为：一体式CIP清洗设备（系统)、分体式CIP清洗设备（系统）按加热方式分为：蒸汽加热CIP清洗设备（系统)、电加热CIP清洗设备(系统）按控制方式分为：手动CIP清洗设备（系统）、半自动CIP清洗设备（系统）、全自动CIP清洗设备（系统）二、乳制品的设备清洗乳制品的设备需清洗主要原因有两个方面，即：鲜奶在输送管道中的沉积和奶粉浓缩，蒸发器和设备中蒸发器和杀营菌器中奶垢的生成。

CIP工艺流程图CIP系统的组成部分主要结构：由清洗贮液缸、清洗管路、送液泵、回液泵、清洗喷头和各种控制阀门构成。

1.清洗贮液缸有酸缸、碱缸、清水缸(平衡缸)，这三个缸都装0~100℃温度传感器，经过送液泵，再经过片式蒸汽加热器加热，酸缸和碱缸还有清洗液补给装置。

当CIP清洗站工作时，按照预先设定的程序用送液泵把清洗液泵入要清洗的管道和设备，再用回液泵把清洗后的洗液送回到清洗液贮缸。

在清洗过程中，清洗液的浓皮被稀释，可通过清洗液补给装里添加相应的高浓度介质，调节清洗液的浓度2.清洗管路可分为送液管路和回液管路，它们连接CIP清洗站和待清洗设备，组成清洗回路。

3.清洗液过泌装叉清洗液经过对设备的清洗后，清洗液中含有奶垢等杂质，所以要对其进行过滤，过滤装置通常安装在接近清洗液贮缸的回液管路上4.控制阀门、酸缸、碱缸、热水缸的进出口均采用两位三通气动阀门，热汽加热阀和贮液缸的进水阀均采用气动”O”型切断阀。
