钢铁冶炼过程中的数值模拟与优化研究第一章引言钢铁行业作为国民经济的重要组成部分，一直是各国竞相发展的重点产业之一。
不过在现代化的发展进程中，科技的支持和推动必不可少。
而数值模拟与优化技术的出现和应用，为钢铁冶炼提供了新的途径和手段。
本章将从现状、背景、目的等多个角度来介绍本文关注的钢铁冶炼过程中的数值模拟与优化研究。
第二章钢铁冶炼过程中的数值模拟技术2.1 热力学模拟技术热力学模拟技术是指通过建立数学模型，对钢铁冶炼过程中的热力学现象进行计算。
这种技术可以帮助钢铁冶炼工程师更加准确地预测热力学现象的变化趋势，为钢铁冶炼过程中的操作决策提供依据。
目前，一些著名的热力学模拟软件如Thermocalc、FactSage等已被广泛应用于钢铁冶炼生产中。
2.2 流体力学模拟技术流体力学模拟技术是指通过建立数学模型，对钢铁冶炼过程中的流体现象进行计算。
这种技术可以帮助钢铁冶炼工程师更加准确地模拟炉内的流体流动、混合等过程。
一些著名的流体力学模拟软件如Fluent、Star-CCM+等已被广泛应用于钢铁冶炼生产中。
第三章钢铁冶炼过程中的数值优化技术3.1 工艺参数优化工艺参数优化是指通过对钢铁冶炼过程中的各个参数进行调整、优化，以提高钢铁冶炼过程的效率和质量。
目前，一些数值优化软件如Optimus、Design-Expert等已被广泛应用于钢铁冶炼生产中。
3.2 设备参数优化设备参数优化是指通过对钢铁冶炼过程中的各个设备参数进行调整、优化，以提高钢铁冶炼过程的效率和质量。
目前，一些数值优化软件如ANSYS、Simulink等已被广泛应用于钢铁冶炼生产中。
第四章数值模拟与优化在钢铁冶炼中的应用实例4.1 数值模拟在连铸过程中的应用在连铸过程中，数值模拟技术可以帮助工程师更加准确地模拟流体流动、凝固过程等现象，从而预测浇注过程中可能出现的问题，优化浇注过程中的工艺参数。
4.2 数值模拟在高炉炉缸内炉渣流动中的应用在高炉炉缸内炉渣流动中，数值模拟技术可以帮助工程师更加准确地模拟炉缸内的炉渣流动、混合等过程，从而优化高炉炉渣的排放、降低污染物排放。
冶金工程中的冶金过程模拟冶金过程模拟是冶金工程领域的重要分支，它通过数学模型和计算机仿真技术来研究冶金过程中各种物理、化学和流体力学现象，以求掌握冶金工艺的基本原理、优化加工工艺、提高生产效率和优化产品质量。
本文将从模拟方法、模拟对象以及模拟应用等方面来介绍当前冶金过程模拟的研究现状和发展趋势。
一、冶金过程模拟的方法1. 有限元方法有限元方法是一种广泛应用于模拟材料和结构的数值分析方法。
它将材料或结构分割成许多小的元素，每个元素都有自己的特性和物理参数。
通过对每个元素的特性进行分析和计算，就能得出整个模型的性质和行为。
在冶金过程模拟中，有限元方法主要应用于金属加热、变形、冷却等过程的研究。
例如，有限元模拟可以通过计算金属加热和冷却的速度、温度分布、应力和应变分布等参数，来研究金属的热机械加工过程、热处理过程等。
2. 离散元方法离散元方法是将物体分解为一些小的离散元素，通过定义元素间相互作用力的规律，来模拟物体的动态行为。
离散元方法主要应用于粉末冶金、矿冶等领域的研究。
在冶金过程中，离散元方法可以用于模拟在粉末冶金制备过程中粉末颗粒的流动、挤压、压缩等变形行为，也可以用于模拟金属的流动、变形等行为。
3. 相场模拟方法相场模拟方法是一种基于自由能原理的数值计算方法，它将每个空间点的自由能作为控制该点的物理状态和物质相的参数。
通过计算物理场和动态过程的变化，可以预测物质相变、成分变化、微观组织演化等。
在冶金过程模拟中，相场模拟方法可以用于预测材料的针状晶、板条状晶、球状晶等复杂组织的形成机制及其演化规律。
二、冶金过程模拟的对象1. 粉末冶金过程粉末冶金是通过将微米级或纳米级的粉末加工成所需形状的金属制品的一种非常重要的制备方法。
粉末冶金过程中，细粉末的制备、混合、压制和热处理工艺对最终产品的质量和性能具有非常大的影响。
通过粉末冶金过程模拟，可以预测不同的制备工艺对产品性能的影响，优化冶金工艺参数，减少成本和能源消耗，提高粉末冶金的生产效率和产品质量。
冶金工程中的冶金反应数值模拟方法研究冶金工程是指对金属和非金属矿石进行加工、提纯和合金化的工程领域。
在冶金工程过程中，冶金反应是不可或缺的环节。
为了更好地理解和优化冶金过程，研究人员一直致力于发展冶金反应数值模拟方法。
本文将介绍冶金工程中常用的冶金反应数值模拟方法，分析其原理和应用。
1. 热力学模拟方法热力学模拟方法是基于热力学原理，通过计算反应体系的热力学平衡状态，预测反应过程的变化趋势和最终结果。
该方法通常使用热力学软件，例如FactSage、Thermo-Calc等。
热力学模拟方法能够准确地确定反应物质的热力学性质、平衡温度和反应生成物的组成。
它在冶金工程中广泛应用于矿石还原、熔炼和合金化等过程的优化设计和操作控制。
2. 流体动力学模拟方法流体动力学模拟方法是通过求解流体动力学方程组，模拟冶金过程中液相流动、气泡运动和物质传输等现象。
该方法常用的数值模拟软件有FLUENT、ANSYS CFX等。
流体动力学模拟方法能够模拟冶金反应体系中的流体流动和传热过程，帮助优化冶金反应器的设计和操作条件。
3. 结构力学模拟方法结构力学模拟方法是通过求解结构力学方程，模拟冶金反应过程中的应力和变形现象。
该方法常用的数值模拟软件有ABAQUS、ANSYS等。
结构力学模拟方法能够模拟冶金反应器中的力学性能和损伤行为，帮助改善冶金反应器的结构设计和材料选择。
4. 多物理场耦合模拟方法多物理场耦合模拟方法是综合运用热力学、流体动力学和结构力学等方法，模拟冶金反应过程中的多种物理现象的相互影响。
该方法常用的数值模拟软件有COMSOL Multiphysics、ANSYS Workbench等。
多物理场耦合模拟方法能够更全面地揭示冶金反应过程中的物理规律和相互关系，为优化冶金工程提供全面的参考。
5. 人工智能模拟方法人工智能模拟方法是近年来发展起来的一种新型模拟方法，它基于机器学习和深度学习等技术，通过训练模型来模拟冶金反应过程。
冶金数值模拟可行性分析冶金数值模拟是指通过数学模型和计算方法对冶金过程进行模拟和预测的技术方法。
它基于大量的物理方程和实验数据，利用计算机模拟和数值计算的手段，对冶金过程中的流动、传热、相变、结构演变等进行模拟和预测，以实现冶金工艺的优化和产品性能的提升。
那么，冶金数值模拟在实际应用中是否具备可行性呢？以下是对冶金数值模拟可行性的分析。
首先，冶金数值模拟具备可行性的基础在于其理论和方法的科学性。
冶金数值模拟是基于物理、化学和数学等学科的相关理论，通过建立数学模型和计算方法，用于描述和计算冶金过程中的各种物理现象和相互作用。
这些理论和方法经过长期的研究和实践检验，在数学、计算机和计算方法等领域具备较为丰富的理论基础和技术手段，因此，冶金数值模拟在理论和方法上具备可行性。
其次，冶金数值模拟具备可行性的关键在于其与实际工艺的适应性。
冶金过程是复杂的多物理场多相界面耦合过程，包括了流动、传热、相变、结构演化等多个方面。
这些方面之间相互影响，相互制约，因此，对冶金过程进行数值模拟需要考虑到各个方面的相互作用，并进行合理的模拟和计算。
在实际应用中，冶金数值模拟需要结合实际工艺参数、材料性能参数等进行模拟和计算，以实现对冶金过程的真实性和可行性。
通过与实际工艺的对比和验证，可以评估冶金数值模拟的可行性。
第三，冶金数值模拟具备可行性的条件在于计算机技术的支持。
冶金数值模拟需要通过计算机进行模拟和计算，因此，计算机技术的发展和支持对冶金数值模拟的可行性非常重要。
计算机技术的进步，使得数值模拟能够进行更加精细和复杂的计算，提高了数值模拟的可行性。
同时，计算机技术的运用也使得数值模拟的计算时间大大缩短，提高了数值模拟的效率。
因此，冶金数值模拟在计算机技术的支持下具备可行性。
最后，冶金数值模拟在实际应用中确实具备可行性。
冶金数值模拟可以通过对冶金过程进行模拟和预测，为冶金工艺的优化提供重要的依据和参考，可以有效降低冶金过程的成本和能耗，提高产品的质量和性能。

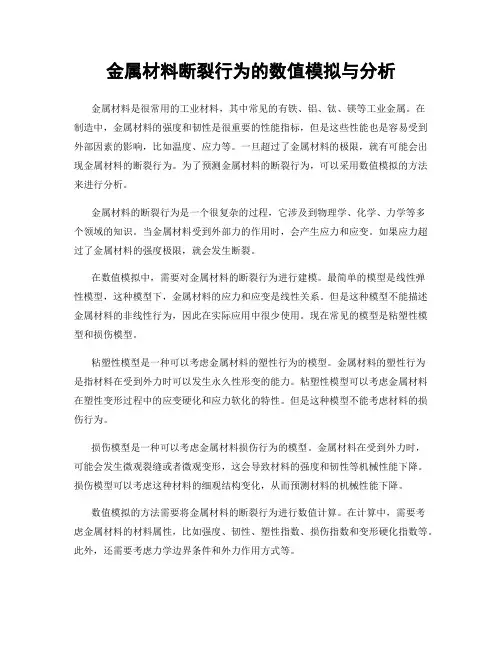

金属材料断裂行为的数值模拟与分析金属材料是很常用的工业材料，其中常见的有铁、铝、钛、镁等工业金属。
在制造中，金属材料的强度和韧性是很重要的性能指标，但是这些性能也是容易受到外部因素的影响，比如温度、应力等。
一旦超过了金属材料的极限，就有可能会出现金属材料的断裂行为。
为了预测金属材料的断裂行为，可以采用数值模拟的方法来进行分析。
金属材料的断裂行为是一个很复杂的过程，它涉及到物理学、化学、力学等多个领域的知识。
当金属材料受到外部力的作用时，会产生应力和应变。
如果应力超过了金属材料的强度极限，就会发生断裂。
在数值模拟中，需要对金属材料的断裂行为进行建模。
最简单的模型是线性弹性模型，这种模型下，金属材料的应力和应变是线性关系。
但是这种模型不能描述金属材料的非线性行为，因此在实际应用中很少使用。
现在常见的模型是粘塑性模型和损伤模型。
粘塑性模型是一种可以考虑金属材料的塑性行为的模型。
金属材料的塑性行为是指材料在受到外力时可以发生永久性形变的能力。
粘塑性模型可以考虑金属材料在塑性变形过程中的应变硬化和应力软化的特性。
但是这种模型不能考虑材料的损伤行为。
损伤模型是一种可以考虑金属材料损伤行为的模型。
金属材料在受到外力时，可能会发生微观裂缝或者微观变形，这会导致材料的强度和韧性等机械性能下降。
损伤模型可以考虑这种材料的细观结构变化，从而预测材料的机械性能下降。
数值模拟的方法需要将金属材料的断裂行为进行数值计算。
在计算中，需要考虑金属材料的材料属性，比如强度、韧性、塑性指数、损伤指数和变形硬化指数等。
此外，还需要考虑力学边界条件和外力作用方式等。
数值模拟还可以预测金属材料的疲劳寿命，即材料在受到循环应力作用时，会发生慢性疲劳损伤，在一定次数后会发生断裂。
这种疲劳寿命的预测可以通过数值模拟和实验方法来进行。
总之，数值模拟是预测金属材料断裂行为的一种有效手段。
通过数值计算，可以预测材料的断裂位置、裂纹扩展速度和最终的破坏形态等。
1.数学模型、数学模拟、数值模拟、物理模拟数学模型：用数学语言描述实际现象。
数学模拟：通过数学模型对实际现象的描述和求解，实现对实际过程的数学再现。
数值模拟：需要计算机进行数值求解的数学模拟。
物理模拟：是通过实验室物理实验模拟真实物理过程的方法。
将实际地形物理的缩小模型置于实验体（如风洞、水槽等）内，在满足基本相似条件（包括几何、运动、热力、动力和边界条件相似）的基础上，模拟真实过程的主要特征，如空气动力规律和扩散规律。
由于所有相似条件不可能完全满足，针对具体要求恰当选取相似参数是实现物理模拟的关键。
物理模拟主要用于数值计算模式难于处理的复杂地形以及建筑物影响时的扩散研究。
物理模拟实验与现场实验相比条件易控制、重复，且省人力、物力，可进行较全面和规律性实验，是大气扩散研究的重要手段。
2、建立数学模型的方法步骤及意义数学模型的建立可以分成三个步骤：(a). 分解，将复杂的冶金反应过程分解为流体流动、传热、传质和化学反应等基本单元过程；(b). 简化，通过一系列假设对问题进行合理简化，简化原则包括：抓住主要矛盾而不失真实性，满足应用的精度要求，适应当前实验条件，以便进行模型识别和参数估算，适应现有计算机能力；(c). 推导，基于上述分解和假设，开始对所有的数学表达进行具体推导，构建模型的核心方程组，可以是线性、非线性，常微分、偏微分，甚至隐函数；1）、摸排阶段：根据实际生产提出的问题，了解问题背景、主次、本质、目标、建模方法；2）、梳理阶段：确定目标，限定过程现象，据此进行参量分析、确定问题的参数、搜集各种必要信息，明确已知量、未知量、自变量、因变量、主要量、次要量，以及这些量之间的关系和所属的基础理论范畴，同时做出误差允许范围内的简化处理，舍弃一些次要量，便于求解；3）、建模阶段：通过基本过程描述，进行理论依据的选取，根据文献收集，进行合适的数学模型的比较分析和选取，如果没有合适模型，需要自定义模型。
作用和意义：现有工艺：加深对过程的基本现象、反应机理的认识，为改善工艺过程和操作提供依据；探索设备、工艺过程和操作参数的变化对冶金效果的影响和变化规律及它们之间的定量关系，为优化工艺、改进设备、改善操作提供必要的数据和依据；实现对工艺过程的诊断和过程的自动控制；指导中试厂和现场实物实验的设计和规划，以节省开支等。
新工艺：对新设计工艺的可行性和灵活性做出准确的估计；对规划和设计实验室、中试厂或实物规模的实验提供指导；帮助评估中试厂或实物试验结果和进行比例放大；在一定条件下，可替代中试厂或现场实物进行开发性试验，以节省费用等。
3、通量传输速度的确定通量：在空间任意位置上，单位时间内通过垂直于运动方向上单位面积的物理量。
其本身是矢量性质，单位是“物理量单位/(m2·s)”。
层流laminar flow：流速小，流层不混湍流turbulent flow：流速大，流层混合剧烈，微团运动极不规则质量传输：有效扩散系数＝分子扩散系数+涡流扩散系数动量传输：有效粘度＝分子粘度+涡流粘度能量传输：有效导热系数＝分子导热系数+涡流导热系数4.1、控制方程-边界条件及初始条件只有具备足够数量的赋值（或关系式），微分方程才能有特解。
一般非稳态方程要求有一个初始条件。
方程数目根据变量个数确定，而边界条件数目则由方程中变量的导数阶次和个数共同决定，每个n阶导数需要n个边界条件。
一般边界条件取决于局部条件，边界条件的典型类别有：一类边界条件：直接给定边界上因变量的数值。
如研究流体流动时常设流体与固体边界无相互滑移，即固－液界面处u=0。
二类边界条件：边界上存在通量连续条件。
如分析钢锭模向外散热时有：式中，ε——锭模表面发射率；σ——斯芯藩－玻尔兹曼常数；T0——环境温度；Ta——模表面温度。
三类边界条件：直接给定边界传输通量。
如钢包中心线两侧钢液的动能耗散通量为零。
4.2、流体的3种湍流模型求解求μt （μt 为涡流粘度或表观湍流粘度）一般采用的有三种方法：普朗特混合长理论（零方程模型）、κ方程模型（单方程模型）和κ－ε双方程模型，以及后一种方法的变体。
①.混合长模型：对于粘性流体，如果湍流微团从某一层中由于脉动的作用而到达速度不同的另一层，微团运动过程中经历了l m 距离，且这一运动导致目标层的扰动，则随机湍流速度u t 可表达为： 。
其中，为x 方向时均速度在y 方向上的速度梯度的绝对值，l m 为特征混合长度。
进而，普朗特提出涡流粘度可以表达为 该模型被称为零方程模型，因为它是以代数方程表示特征量的。
优点：是不必求解与μt 有关的微分方程，只需要确定混合长（但相当困难） 缺点：该模型仅限于简单流场的描述，复杂流场（如环流）无能为力。
②.κ方程模型：已知μt =ρl m u t ，而湍流流动速度与湍流动能的平方根成正比，即湍流脉动速度u t 有式中κ为湍流脉动动能，于是，涡流粘度可以表达为： 式中C μ为经验常数，κ的数值由湍流能量衡算得到。
例如，在x 方向流动的湍流边界层中，如假设流动属稳态，其湍流能量守恒方程为式中C D ——流量系数，Pr κ——湍流动能的普朗特数。
优缺点：与零方程一样，κ方程模型同样需要首先确定混合长度，这就对研究诸如气体搅拌钢铁等环流过程构成了障碍。
③.κ－ε双方程模型 ：这一模型的基本出发点是以特征能量和特征耗散速率来表示对特征长度的函数关系，即： 式中κ——湍流脉动动能；ε——湍流脉动动能的耗散率。
只要确定湍流脉动动能κ和耗散速率ε，则涡流粘度有解。
由脉动动量方程推导可以得到描述κ和ε的偏微分方程为式中G κ为湍流脉动动能κ的产生速率，C μ、C 1及C 2都是经验常数，Pr κ、Pr ε分别为湍流动能和动能耗散速率的普朗特数。
一般取在κ－ε方程中包括速度项，可见湍流条件下求解速度场需要将连续性方程、运动方程及湍流κ－ε方程联立求解。
步骤：求解运动方程获得速度场→求解k-ε方程获得涡流粘度分布→以涡流粘度为前提，求解速度场温度场→收敛→结束5、数值模拟考虑湍流时，如何理解？ x t m u u l y ∂=∂2x t m t mu l u l yμρρ∂==∂t u ∝22212x y z u u u κ⎡⎤'''=++⎢⎥⎣⎦322Pr t x x yt D mu u u C x y y y y l κμκκκρκρμ⎛⎫⎛⎫⎛⎫∂∂∂∂∂+=-⨯+- ⎪ ⎪ ⎪∂∂∂∂∂⎝⎭⎝⎭⎝⎭322t and m l C μκεμρκε==()eff eff 12 and Pr Pr D D G CG C Dt Dt κκκεμμκεερκρερερεκ⎛⎫⎛⎫=∇⋅∇+-=∇⋅∇+- ⎪ ⎪⎝⎭⎝⎭121.45; 1.92; 0.09; Pr 1.0; Pr 1.3C CC μκε=====x u y ∂∂12t m C l μμρκ=对钢铁冶金而言，湍流特征的描述应当摆在突出位置，因为钢铁冶金过程所涉及的流动问题大多数是湍流问题，一是因为钢液、熔渣等高温流体都是高粘度流体，二是这些流体（包括很多气体）的流动都是高速流动，从它们的粘度和速度计算得到的雷诺数都非常高。
描述这些湍流的目的就是为了求解速度场，确切地说，就是通过给定适当的系数来描述湍流条件下的混合效果，以便进一步利用纳维尔－斯托克斯方程求解湍流速度场。
从模型设计者的角度，就是找到湍流条件下有效传输系数的途径。
6.1、当量直径、比表面积6.2、气—固相反应的数学模型一界面模型假设所有化学反应都发生在内核界面，而这显然是不合适的，实际的Fe2O3的还原过程是一个逐步还原过程，这必然涉及到还原程度不同的分层。
三界面未反应核模型就是认为存在三个反应界面层：Fe-FexO 、FexO-Fe3O4、Fe3O4-Fe2O3。
还原气体CO （或H2）通过边界层扩散到De3层（ Fe-FexO 层）界面，与FexO 反应消耗一部分还原剂，产物CO2（或H2O ）向外扩散，其余还原剂继续往中心扩散，通过De3到De2、De1…整个过程共有11个环节，其中扩散环节8个（DCO,界面层，DCO,Fe 层，DCO,FeO 层，DCO,Fe3O4层，DCO2,Fe3O4层， DCO2,FeO 层， DCO2,Fe 层， DCO2,界面层），界面反应环节3个。
7、气-液双模理论是当气液两相作相对运动时其接触界面两侧分别存在气体边界层气膜和液体边界层液膜。
气膜和液膜均属层流。
双膜理论的基本论点如下：1、相互接触的气、液两相流体间存在着稳定的相界面，界面两侧各有一个很薄的停滞膜，相界面两侧的传质阻力全部集中于这两个停滞膜内，吸收质以分子扩散方式通过此二膜层由气相主体进入液相主体；2、在相界面处，气、液两相瞬间即可达到平衡，界面上没有传质阻力，溶质在界面上两相的的组成存在平衡关系，即所需的传质推动力为零或气、液两相达到平衡。
3、在两个停滞膜以外的气、液两相主体中，由于流体充分湍动，不存在浓度梯度，物质组成均匀。
溶质在每一相中的传质阻力都集中在虚拟的停滞膜内。
8、冶金过程的模拟方法数值方法的计算流程图：偏微分方程的数学分类:9、离散化方法：区域离散化、控制方程离散化区域离散化：1）、内节点法：①先节点后界面；②界面位于相邻两节点的正中间；③代表控制容积的节点位置不一定在控制容积的正中心。
2）、外节点法：①先界面后节点；②节点位置在控制容积的正中心；③界面不一定位于相邻两节点的正中间位置。
注：当采用均匀离散的时候，外节点法＝内节点法【外节点法 & 内节点法之相关说明：1. 边界节点所代表的控制体不同。
外节点法位于非角顶上的边界节点代表了半个控制体；而内节点法则可看成厚度为零的控制体的代表。
2.在非均匀离散中，外节点法的界面是处于节点之间的中间位置，因此所计算的通量值精度较高，但节点位置不处于控制容积的正中心，所以用节点位置的值代替控制容积的值，会有一定误差；内节点法则正好相反。
3.求解区域内如果有物性突变，则内节点法处理这种突变界面比较容易，因为内节点法容易保证控制单元内的物性均一，比如模拟相变过程。
4.离散过程以尽量均匀为宗旨，应注意相邻控制体的厚度变化不宜过大，同一控制体各个方向的尺寸一般不宜相差太远，这些都容易降低计算准确度。
5. 为了书写和编程方便，必须对节点加上编号，原则上编号顺序是任意的，但习惯采用与坐标轴正方向相一致的顺序编号。
如用i表示x方向的节点的编号，j表示y轴方向，k表示z轴方向，因此，节点坐标为(xi,yj)的点可以直接写成(i,j)。
由于i,j和k的值都随坐标轴的前进而增加，所以有下列关系 Xi+△Xi=Xi+1; Xi-△Xi-1=Xi-1;Yj+△Yj=Yj+1;Yj-△Yj-1=Yj-1在节点(xi,yj)上的某传输量的值，如温度，也可以写成T(i,j)或Tij。
