机械设计1-17章复习重点

第一章绪论1.机器是用来代替人们体力和部分脑力劳动的工具。

2.机器的基本组成要素是机械零件。

第二章机械设计总论1.原动机部分是驱动整部机器完成预定功能的动力源。

2.执行部分是用来完成机器预定功能的组成部分。

3.传动部分是用来完成运动形式、运动及动力参数转变的。

4.机器的设计阶段是决定机器好坏的关键。

5.设计机器的一般程序：计划阶段、方案设计阶段、技术设计阶段、技术文件编制阶段、计算机在机械设计中的应用。

6.机器的主要要求：使用功能要求、经济性要求、劳动保护和环境保护要求、寿命可靠性的要求。

7.机械零件的主要失效形式：整体断裂、过大的残余变形、零件的表面破坏、破坏正常工作条件引起的失效。

8.设计机械零件时应满足的基本要求：避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求、可靠性要求。

9.避免在预定寿命期内失效要求：强度、刚度、寿命。

10.机械零件的设计准则：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则。

11.平均工作时间MTTF：对不可修复的零件，其失效前的平均工作时间。

12.平均故障间隔时间MTBF：对可修复的零件，其平均故障间隔时间。

第三章机械零件的强度1.机械中各零件之间力的传递，是通过两个零件的接触来实现的，接触分为外接触和内接触，也可分为点接触和线接触。

2.可以吧一切引起失效的外部作用的参数称为应力，把零件本身抵抗失效的能力称为强度。

第四章摩擦、磨损及润滑概述1.当在正压力作用下相互接触的两个物体受切向外力的影响而发生相对滑动，或有相对滑动的趋势时，在接触表面上就会产生抵抗滑动的阻力，这一自然现象称为摩擦，产生的阻力称为摩擦力。

2.摩擦分为两类：一类是发生在物质内部，阻碍分子间相对运动的内摩擦；另一类是当相互接触的两个物体发生相对滑动或有相对滑动的趋势时，在接触表面上产生的阻碍相对滑动的外摩擦。

3.仅有相对滑动趋势时的摩擦称为静摩擦。

4.相对滑动进行中的摩擦称为动摩擦。

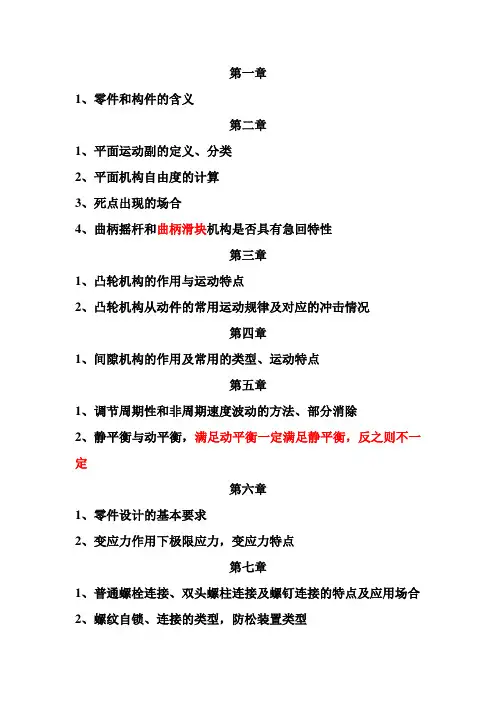

第一章1、零件和构件的含义第二章1、平面运动副的定义、分类2、平面机构自由度的计算3、死点出现的场合4、曲柄摇杆和曲柄滑块机构是否具有急回特性第三章1、凸轮机构的作用与运动特点2、凸轮机构从动件的常用运动规律及对应的冲击情况第四章1、间隙机构的作用及常用的类型、运动特点第五章1、调节周期性和非周期速度波动的方法、部分消除2、静平衡与动平衡，满足动平衡一定满足静平衡，反之则不一定第六章1、零件设计的基本要求2、变应力作用下极限应力，变应力特点第七章1、普通螺栓连接、双头螺柱连接及螺钉连接的特点及应用场合2、螺纹自锁、连接的类型，防松装置类型4、不同连接类型键的工作面5、平键和半圆键尺寸的选择依据轴径大小及联接件材质6、螺纹连接的计算第八章1、带传动的原理以张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力.2、打滑过载与弹性滑动产生的原因，带来的危害，能否避免，如何避免3、小带轮与大带轮哪个更容易发生打滑现象小带轮!因为它接触面积小些!5、带传动应力最大值出现在什么位置发生在主驱动轮与传动带的最初结合点位置6、滚子链的链接数一般为偶数，应尽量取较小值；链轮齿数一般取奇数7、链轮齿数、链节距及链轮中心距对链传动影响第九章1、渐开线的特点，如离基圆中心越远渐开线上点的压力角越大2、中心距具有可分性的含义渐开线齿轮转动,中心距略有分离,瞬时传动比保持不变。

3、齿轮几何参数的计算4、轮齿切削加工的方法仿形法范成法5、重合度的定义，实际啮合线长度比基圆齿距的比值，是齿轮重合度，表示同时参与啮合的齿数多少的重合度越大，齿轮运转越平稳6、轮齿避免根切的方法减小齿顶高系数ha*或加大刀具角α7、闭式硬齿轮、闭式软齿轮传动和开式齿轮传动的主要失效形式、设计准则分别是什么。

8、软齿面齿轮大小齿轮硬度的关系及原因。

9、两啮合齿轮的接触强度相同，但弯曲强度不同当一对齿轮的材料、传动比i及齿宽系数ψa一定时，由轮齿表面接触强度所决定的承载能力，仅与中心距a有关，即与m·z的乘积有关，而与模数或齿数的单独一项无关。

机械设计基础复习提纲第一部分课程重点内容第一章平面机构的自由度和速度分析运动副的概念和分类P6—7；运动副图形符号P8；能画出和认识机构运动简图P8—10。

平面机构自由度的计算公式P11；复合铰链、局部自由度及简单的虚约束P12—13；速度瞬心及三心定理P14-171、所以构件都在相互平行的平面内运动的机构称为平面机构；2、两构件直接接触并能产生一定相对运动的连接称为运动副。

两构件通过面接触组成的运动副称为低副，平面机构中的低副有移动副和转动副。

两构件通过点或线接触组成的运动副称为高副；3、绘制平面机构运动简图；4、机构自由度F=3n-2P l-P h,原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；5、计算平面机构自由度的注意事项：（1）复合铰链（图1-13）；（2）局部自由度：凸轮小滚子焊为一体（3）虚约束（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束；6、自由度的计算步骤要全：1）指出复合铰链、虚约束和局部自由度；2）指出活动构件、低副、高副；3）计算自由度；4）指出构件有没有确定的运动；5）计算公式F=3n-2P L-P H7、速度瞬心与三心定理：1）速度瞬心：两刚体上绝对速度相同的重合点（绝对瞬心，相对瞬心）；2）常见运动副的速度瞬心的寻找方法；3）三心定理：三个彼此作平面运动的构件共有三个瞬心，且它们位于同一条直线上；4）利用三心定理求机构的全部瞬心；5）利用三心定理求机构的转速、角速比、速度。

第二章平面连杆机构平面四杆机构的三种基本形式及运动特征P21—28；四杆机构类型判定准则P28；急回特性 P29；压力角与传动角P30；死点位置P31；四杆机构的设计（按给定的连杆位置或行程速度变化系数设计四杆机构）P32—34（要求掌握几何作图法，解析法和实验法不考）。

机械设计基础各章知识点第一章：机械设计基础概述机械设计基础是机械工程学科的基础内容，是机械设计的理论和基本方法。

它包含了机械设计的基本原理、基本方法和基本规范，并介绍了机械设计的基本流程和设计过程中常用的软件和工具。

机械设计基础的学习对于理解和掌握机械设计的核心思想和基本技能具有重要意义。

第二章：机械工程材料机械工程材料是机械设计中非常重要的一部分内容。

机械工程材料主要包括金属材料、非金属材料和复合材料。

金属材料包括钢、铁、铝、铜等，非金属材料包括陶瓷、聚合物等。

机械工程材料的选择应根据设计要求、使用条件和成本等因素进行综合考虑。

第三章：机械零件设计机械零件设计是机械设计中的关键环节。

机械零件设计应遵循设计规范和原则，确保零件的功能和性能满足设计要求。

机械零件设计需要考虑零件的材料选择、尺寸设计、工艺性和可制造性等问题。

在进行机械零件设计时，还需要考虑零件与其他零件的配合、连接和传递力的问题。

第四章：机械传动基础机械传动是机械设计中的常见问题，它是将动力从一个部件传递到另一个部件的过程。

机械传动有很多种形式，包括齿轮传动、链传动、皮带传动等。

机械传动的设计需要考虑传动效率、传动比、传动扭矩和传动功率等因素。

第五章：机械结构设计机械结构设计是机械设计的一个重要方面。

机械结构设计包括机架、支撑件、外壳等结构的设计。

机械结构的设计应考虑结构的刚性、强度、稳定性和装配性等因素。

第六章：机械设计中的涉及计算机械设计中经常涉及到各种各样的计算。

比如，机械设计中常用的计算有力学计算、热传导计算、流体力学计算等。

机械设计中的计算需要掌握相应的计算方法和工具，以确保设计的正确性和可靠性。

第七章：机械设计中的创新方法机械设计中的创新方法是提高设计质量和效率的关键。

机械设计中的创新方法包括设计思维、设计过程和设计工具等。

在机械设计中，创新方法可以提高设计的可操作性、可靠性和适应性，同时也能够减少设计的时间和成本。

总结：机械设计基础各章知识点涵盖了机械设计的核心内容和基本方法。
