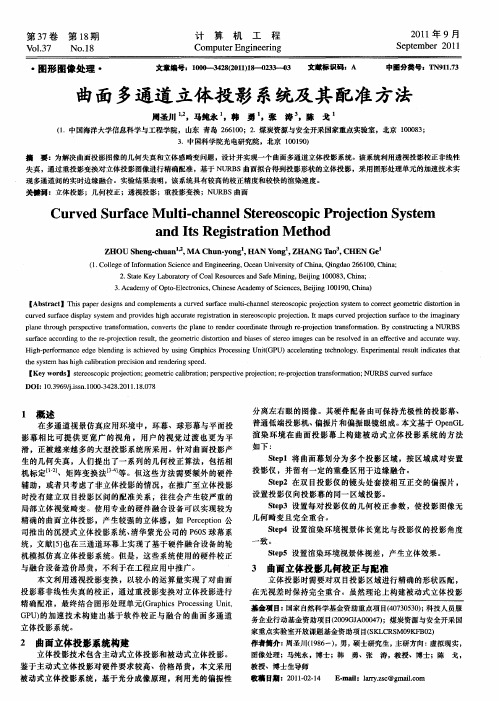

环面多通道立体投影系统

三通道光谱立体投影显示系统方案建议书2012年07月目录1.概述 (5)1.1. 文档概述 (5)1.2. 系统概述 (5)2.大屏幕投影显示系统介绍 (7)2.1. 不同拼接方式 (7)2.2. 无缝拼接技术 (10)2.3. 软边缘融合需要解决的关键技术 (11)2.4. 无缝融合系统的实现条件 (13)3.立体投影显示技术介绍 (15)3.1. 主动立体 (15)3.2. 被动立体 (16)3.3. 光谱立体 (17)4.本系统方案建议 (20)4.1. 系统组成 (20)4.1.1.投影系统 (21)4.1.2.矩阵与接口 (27)4.1.3.音响与扩声 (28)4.1.4.会议摄像与记录系统 (29)4.1.5.中央集中控制系统 (30)4.2. 主要设备介绍 (32)4.2.1.F1+投影机 (32)4.2.2.边缘融合控制器 (34)4.2.3.投影机的机械调整结构 (35)4.2.4.屏幕及机械结构 (36)4.2.5.多窗口图像处理器MediaWall 2000 (38)4.2.6.AV2 中央控制主机 (43)4.2.7.无线触摸屏ST-1700C (45)4.3. 系统的功能特点 (45)4.3.1.灵活的显示模式 (45)4.3.2.高品质的画面质量 (46)4.3.3.高度的可靠性 (46)4.3.4.灵活的可扩展性 (46)4.3.5.容易的可维护性 (46)5.系统设备清单与报价 (47)三通道光谱立体投影显示系统方案建议书1.概述1.1.文档概述本文档专为某某单位大屏幕投影显示系统而编制的方案建议书，主要包含四部分：1）第2章大屏幕投影显示系统介绍，主要介绍大屏幕投影显示系统的三种拼接显示方式，重点介绍无缝拼接技术的原理、关键技术以及系统的实现条件；2）第3章立体投影显示技术介绍，主要介绍三种立体投影显示技术-主动立体、被动立体和光谱立体；3）第4章本项目方案建议，根据本项目的需求，给出本项目的方案建议：三通光谱立体，介绍系统的构成、系统的功能特点、主要设备的技术规格；4）第5章系统设备清单与报价。

二通道被动立体投影虚拟现实方案建议书多通道环幕（立体）投影系统简介多通道环幕（立体）投影系统是指采用多台投影机组合而成的多通道大屏幕展示系统，它比普通的标准投影系统具备更大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率，以及更具冲击力和沉浸感的视觉效果。

多通道环幕（立体）投影系统由于其技术含量高、价格昂贵，以前一般用于虚拟仿真、系统控制和科学研究，近来开始向教育培训、科博馆、展览展示、工业设计、会议中心等专业领域发展。

其中，仿真实训是该技术的发展最快的应用场所，目前，已经在国内许多学校得到推广和应用，这种全新的视觉展示技术更能彰显教育理念的先进性和创新性，在今后若干年内不会被淘汰。

我公司凭借强有力的软硬件研发生产能力和系统集成能力，一直致力于多通道环幕（立体）投影系统的开发与研究，目前已经为国内多个家单位建设了多套环幕投影系统，技术的先进性在业内具有很高的声誉。

数字图像校正融合机可完美解决多通道投影显示系统中显示图像的无缝拼接、色彩校正、亮度校正、几何校正及边缘融合等问题。

可实现二个及以上显示通道的无缝拼接及色彩明暗的平滑过渡。

用于构建各种平面、柱面和球面屏幕无缝融合拼接投影显示系统。

主要功能：●单像素几何校正：精确几何校正，对任意屏幕图像均无撕裂、折曲等变形失真；●自动色彩平衡：独特自动色彩统一机制，省心省力；●无痕边缘融合：图像融合效果非常完美，肉眼几乎看不到融合带；●小时级系统调试：小时级调试，系统即达到完美效果，解决漫长手工调试之苦；主要性能指标：●可处理并输出多路图像信号，组成一个无缝、连续、亮度均匀、色度一致的大画面。

例如典型的球幕、柱幕、折幕显示系统；●支持Ｍ×Ｎ多层拼接(VIP200以上型号)●具有DVI-I端口，兼容DVI-D与VGA信号，支持各种图形工作站和投影机；●适合于各种软、硬的正投和背投屏幕，能适应不同尺寸大小的屏幕；●安装调试过程快速简单，只需简单培训即可掌握；●几何校正精度可达0.1像素，而且能够适用于不同的屏幕形状；三维视景图像空间视场还原精度可达0.1度，满足军用飞行模拟器指标。

三通道柱幕立体投影系统-软件解决方案1.概述1.1.系统概述本系统是一套3D虚拟环境可视化系统，主要是利用先进的计算机软硬件系统、大屏幕投影系统，为大型水利工程项目的研究提供先进的三维交互仿真环境和研究手段。

系统主要由以下几部分组成:高性能图形计算机系统（包括硬件、软件）、三通道柱幕立体投影显示系统、人机交互设备（数据手套、位置跟踪定位器、3D鼠标）以及音响等系统。

图形计算机采用性价比极高的PC-IG和虚拟现实软件VegaPrime。

投影系统是一套3通道、前投、柱形幕、立体投影显示系统，每通道投影机之间采用软件边缘无缝拼接技术，形成一个连续、无缝的宽屏显示画面, 让用户进入一个高逼真、高沉浸感的虚拟环境。

人机交互设备包括5DT 的数据手套和Polhemus Patriot的6自由度3D空间跟踪定位系统。

音响系统主要用于人声的扩音及资料片（包括各种软件的使用、DVD/CD盘片、录像带等）的声音播放，实现演示室的现场扩声、播音，配合投影显示系统提供优良的视听效果。

2.投影系统方案2.1.方案概述本方案拟采用6台Sanyo PLC-XP5100C投影机，每2台投影机组成一个通道，产生被动立体效果。

6台投影机之间采用软件边融合和非线性几何校正技术，组成一套无缝拼接的宽屏投影显示系统，图像显示在一个宽7米左右、高2.2米左右的无缝柱形屏幕上。

整个投影系统主要由以下部分组成：6台Sanyo PLC-XP5100C投影机；一体化的投影机吊架；每通道投影机带有6自由度调整支架，便于光路的精确调整；被动立体屏幕及其金属支架，弧长7.5m、高2.3m，增益10.0；边缘融合和非线性几何校正软件ProjectAdjust；立体信号转换器。

30付立体眼镜以下各节分别加以详细描述。

2.2.边缘融合和非线性几何校正软件ProjectAdjus 2.2.1. 概述这几年，随着投影显示技术的不断发展与创新，边缘融合技术在支持超宽屏幕投影显示方面正在迅速流行。

双通道和三通道立体虚拟仿真环幕大屏幕硬件系统解决方案随着科技的发展，虚拟现实（VR）和增强现实（AR）等技术的应用越来越广泛。

在虚拟仿真领域，双通道和三通道立体虚拟仿真环幕大屏幕硬件系统是常用的解决方案之一、下面将介绍这两种系统的基本原理和特点。

双通道立体虚拟仿真环幕大屏幕硬件系统是指通过两个独立的投影机输出图像，通过特殊的显示设备和眼镜，用户可以感受到逼真的立体视觉效果。

该系统通常由以下几个主要部分组成：1.投影机：双通道系统需要两个独立的投影机，分别投射左右眼对应的图像。

投影机有着高分辨率和高亮度的要求，以保证图像质量和亮度。

2.显示设备：显示设备通常由一个大屏幕和两个投影面板组成，用于展示投影机投影的图像。

显示设备必须具备高度平整的表面，以确保图像的准确呈现。

3. 眼镜：为了实现立体视觉效果，用户需要佩戴特殊的3D眼镜。

这种眼镜通常使用增加器（Additive）技术，通过两个滤光片将投影机投射的左右眼图像分别过滤出来，以实现眼睛的立体感知。

双通道立体虚拟仿真环幕大屏幕硬件系统的特点是具有良好的立体感和沉浸感，用户可以身临其境地参与到虚拟仿真体验中。

然而，由于只分成左右两个通道，它在真实感上可能稍逊于三通道系统。

与双通道系统相比，三通道立体虚拟仿真环幕大屏幕硬件系统使用三个独立的投影机，并将投影面板划分为左中右三个区域。

每个投影机只负责投射其中一个区域的图像，通过多个滤光片和眼镜将左右眼图像分离。

这样可以实现更加逼真的立体感和视角。

该系统相比于双通道系统，具有以下特点：1.更高的真实感：通过使用三个投影机，系统可以实现更大的视角范围和更丰富的细节展示，进一步提升用户的真实感和沉浸感。

2.更精细的立体效果：三通道系统在左右眼图像的分离和显示上更加精确，可以提供更加逼真的立体效果，让用户感受到更真实的立体场景。

3.更广的应用领域：三通道系统更适用于一些对真实感要求较高的应用场景，比如飞行模拟器、驾驶模拟器、医学培训等。

多通道投影融合方案引言多通道投影融合是一种将多个数据源投影到同一平面上，并将它们融合为一个整体的图像的技术。

在许多领域中，比如遥感、医学影像等，多通道投影融合方案被广泛应用。

本文将介绍多通道投影融合的基本概念和原理，并提出一种简单有效的多通道投影融合方案。

基本概念在多通道投影融合中，我们有多个不同通道的数据源，其中每个通道都包含了一些特定的信息。

例如，在遥感图像中，红外通道可以反映地表的温度分布，绿色通道可以反映地表的植被分布等。

多通道投影融合的目标是将这些不同通道的信息融合到同一平面上，以便更好地获取整体的信息。

多通道投影融合的原理多通道投影融合的原理基于以下两个关键步骤：1. 通道投影首先，我们需要将每个通道的数据源投影到同一平面上。

这可以通过使用合适的投影算法来实现。

投影算法的选择取决于数据源的特点和应用需求。

常用的投影算法包括线性投影算法、非线性投影算法等。

2. 数据融合投影之后，我们得到了多个通道的投影图像。

下一步是将这些投影图像融合为一个整体的图像。

常用的数据融合方法有加权平均法、最大值法、最小值法等。

具体的融合方法选择取决于数据源的特点和应用需求。

在应用中，我们可以根据实际情况进行调整和优化。

一种简单有效的多通道投影融合方案在实际应用中，我们可以采用以下简单有效的多通道投影融合方案：1.数据预处理：对每个通道的数据源进行预处理，如去除噪声、增强对比度等。

这可以提高融合结果的质量。

2.通道投影：选择合适的投影算法对每个通道的数据源进行投影。

可以选择线性投影算法或非线性投影算法，具体取决于数据源的特点。

3.数据融合：将投影后的图像进行数据融合。

我们可以采用加权平均法对多个通道的图像进行融合。

下面是一个简单的示例代码，演示了如何使用Python实现这个多通道投影融合方案：import numpy as np# 假设有3个通道的数据源channel1 = np.array([[1, 2, 3], [4, 5, 6]])channel2 = np.array([[7, 8, 9], [10, 11, 12]])channel3 = np.array([[13, 14, 15], [16, 17, 18]])# 数据预处理channel1 = preprocess(channel1)channel2 = preprocess(channel2)channel3 = preprocess(channel3)# 通道投影proj_channel1 = linear_projection(channel1)proj_channel2 = linear_projection(channel2)proj_channel3 = linear_projection(channel3)# 数据融合fusion_result = (proj_channel1 + proj_channel2 + proj_channel3) / 3# 输出融合结果print(fusion_result)在这个示例代码中，我们假设有3个通道的数据源，并使用了线性投影算法进行通道投影。

虚拟仿真环境－-环幕投影显示系统简介多通道虚拟现实投影显示系统是虚拟三维投影显示系统中一种沉浸式虚拟仿真环境，系统采用环形的投影屏幕作为仿真应用的显示载体，所以通常又称为环幕投影系统。

根据环形幕半径的大小，通常有120、135、180、240、270、360度弧度不等，由于其屏幕的显示半径巨大，该系统通常用于一些大型的虚拟仿真应用，比如：虚拟战场仿真、数字城市规划、三维地理信息系统等大型场景仿真环境，近年来开始向展览展示、工业设计、教育培训、会议中心等专业领域发展。

多通道虚拟三维投影显示系统是目前非常流行的一种具有高度沉浸感的虚拟现实显示系统，该系统以多通道视景同步技术、数字图像边缘融合技术为支撑、多通道亮度和色彩平衡技术和多通道视景同步技术为支撑，将三维图形计算机生成的三维数字图像实时地输出并显示在一个超大幅面的环形投影幕墙上，并以立体成像的方式呈现在观看者的眼前，使观看者和参与者获得一种身临其境的虚拟仿真视觉感受。

它是整个虚拟现实系统的重要的组成部分（即虚拟现实显示系统）。

由于多通道虚拟三维投影系统是由多个同步运算的单通道投影显示画面无缝拼接而成，并在环形的投影屏幕上成像，所以与通常的单通道显示系统相比，这种多通道图像同步拼接和环幕显示特征导致了它的技术复杂性。

通常，对一个完善的多通道虚拟三维投影显示系统而言，其必须具备以下几种成熟的核心技术做支撑：·数字图像边缘融合与无缝拼接技术·通道间的色彩与亮度平衡技术·数字几何矫正（即非线性失真矫正）技术·多通道视景同步控制技术只有解决上述几项重要的技术难题，才能成功地将三维图形计算机生成的实时三维数字图形、实时同步地输出并显示在一个具有一定半径和弧度的巨幅环形投影屏幕上，最终形成一个具有极高分辨率、无任何变形失真的三维数字立体影像。

所以，在众多的虚拟仿真显示系统中多通道环幕投影是一个技术含量极高的虚拟现实显示系统，其隐藏的技术风险不言而喻，这种技术风险直接要求用户对供应商的选择更加谨慎。

环幕投影方案环幕投影是一种创新的投影技术，通过在整个环形空间内投射图像，为观众呈现出逼真的视觉效果。

它广泛应用于娱乐、展示、演艺等领域，为人们带来了沉浸式的视听体验。

本文将介绍环幕投影的原理、优势以及应用场景。

一、原理环幕投影采用多台投影机将图像投射到环形投影屏幕上，视觉效果通过多个投影图像的拼接而成。

为了达到无缝连接的效果，投影机需要经过精确的调整和校准。

同时，环幕投影系统还需要配备强大的计算机图形处理能力，用于实时处理和同步多台投影机之间的画面。

二、优势1. 沉浸式体验：环幕投影通过将图像投影到周围的墙壁上，使观众感觉自己置身于图像之中，增强了沉浸感和参与感。

2. 视野全景：相比传统的单一投影屏幕，环幕投影能够实现全景覆盖，使观众可以在360度的空间内观看图像，丰富了视觉体验。

3. 多功能性：环幕投影不仅能够播放视频和图片，还可以与其他设备进行联动，实现互动效果，例如与触摸屏结合，实现交互式展示。

4. 灵活性：环幕投影系统可根据不同环境的需求进行灵活配置，可以适应各种场所的展示和演艺需求。

三、应用场景1. 游乐园：环幕投影可应用于游乐园的过山车、动感影院等项目中，为游客带来刺激和惊险的体验。

2. 博物馆：环幕投影可以用于博物馆的展示区域，将历史场景、文化遗产等形象生动地呈现给观众，提升展示效果。

3. 商场广场：环幕投影在商场广场的活动和宣传中也有广泛的应用，可以吸引人们的注意力，加强品牌宣传。

4. 演艺表演：环幕投影技术常用于演唱会、舞台剧等演艺表演中，为观众呈现出具有层次感和沉浸感的视觉效果。

总结：环幕投影作为一种先进的投影技术，具有沉浸式体验、视野全景、多功能性和灵活性的优势，被广泛应用于娱乐、展示、演艺等多个领域。

未来随着技术的不断发展，环幕投影将会有更广阔的发展空间，为人们带来更加震撼和逼真的视听体验。

环幕投影引言环幕投影技术是一种通过投影技术在多面墙壁或曲面进行全方位投影的新兴技术。

通过环幕投影，可以将广告、影像、游戏等多种内容以身临其境的方式展示给观众，营造出独特的视觉体验。

本文将介绍环幕投影的原理、应用和未来发展趋势。

一、原理环幕投影是基于投影技术的一种应用，其基本原理是将多个投影仪投射的图像叠加在墙壁或特殊材质的曲面上，形成一个全方位的立体投影。

环幕投影通常需要使用多个投影仪，并通过特殊的校准技术将它们的画面无缝地拼接在一起，实现全方位的投影效果。

一些高端的环幕投影系统还会加入跟踪技术，使得观众在移动时投影画面能够随之移动，增强沉浸感。

二、应用2.1 广告环幕投影在广告领域有着广阔的应用前景。

传统的平面广告往往无法引起人们足够的注意，在环幕投影的技术下，广告可以以更加生动、立体的方式展示给观众。

例如，在购物中心的走廊设置环幕投影，可以吸引顾客的目光，提高广告的曝光率和影响力。

2.2 影视娱乐环幕投影在影视娱乐领域也有着广泛的应用。

通过环幕投影，观众可以身临其境地感受到电影、演出等内容所带来的震撼和乐趣。

比如，在主题公园的动感影院中，环幕投影可以营造出逼真的虚拟世界，让观众感受到身临其境的游乐体验。

2.3 游戏环幕投影在游戏领域也有着潜在的应用。

通过环幕投影，游戏画面可以完全包围观众，增强游戏的沉浸感和真实感。

与传统的平面显示相比，环幕投影可以提供更大的视角和更真实的游戏体验，给玩家带来全新的游戏感受。

三、未来发展趋势环幕投影技术作为一种新兴技术，还有很大的发展空间和潜力。

未来，环幕投影有望实现更高的分辨率和更好的图像质量，提供更加逼真的视觉体验。

同时，随着虚拟现实技术的发展，环幕投影可以与虚拟现实相结合，创造出更加绚丽、沉浸的虚拟环境。

此外，环幕投影技术还有望应用于教育、医疗等领域，为人们带来更加便利和创新的体验。

总结环幕投影技术通过利用多个投影仪将图像叠加在墙壁或曲面上，实现全方位的立体投影效果。

多通道边缘融合显示系统追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。

大到指挥监控中心、网管中心的建立，小到视频会议、学术报告、技术讲座和多功能会议的进行，对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈。

随着投影显示技术的不断发展与创新，以及人们欣赏水平的严格要求,超大画面、超高亮度、以及更高分辨率显示便成为显示系统的迫切需求。

没有任何割裂感觉的整幅画面总是带给人们完美的视觉享受，靓丽的画面更是带来美妙的视觉冲击，更高的分辨率在提高清晰度的同时，使人们感受到细微显示的魅力，投影距离的减少，大大提高了空间利用率，减少了使用成本。

多道边缘融合显示传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面的要求。

最近迅速崛起的大屏幕投影融合技术，正在逐步成为适应这一需求的有效途径。

通过边缘融合系统工程方案，可以实现完美的大画面、高亮度、高分辨率的显示效果。

鸿博时代(http://hongbo-tech)系统设计方案的可行性和良好的效果，能完全满足或超过用户的需求，重要的是所选设备及系统的技术是目前最先进、最成熟、最可靠的，并且使用方便易操作，可以充分满足用户现在及将来发展的信息显示的需求。

边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合消影技术显示出一个没有缝隙更加明亮、超大、高分辨率的整幅画面，画面的效果如同一台投影机投射的画质。

当两台或多台投影机组合投射一幅画面时，会有一部分影像灯光重叠，边缘融合技术最主要的功能就是把两台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。
