钢筋算量GGJ2013土建算量GCL2013
一次建模统一提量
变更签证
一次完成
广联达B I M 土建计量G TJ 2018
广联达BIM土建计量平台GTJ2018
建造整个世界
度量每种可能
该平台内置《房屋建筑与装饰工程计量规范》及全国各地清单定额计算规则、G101系列平法钢筋规则，通过智能识别dwg图纸、一键导入BIM设计模型、云协同等方式建立BIM土建计量模型，帮助工程造价企业和从业者解决土建专业估概算、招投标预算、施工进度变更、竣工结算全过程各阶段的算量、提量、检查、审核全流程业务，实现一站式的B I M土建计量服务（数据&应用）
解决天正、不同版本的CAD图纸的导入，导入率99%+
导入率99%
柱（柱大样）、梁：识别率95%+，校核提示范围保证99%识别校核率99%
缩短图纸处理时间，提升（柱、梁大体量建模）效率10%~20%
CAD准：图纸导入更全；柱、梁等识别更智能准确
定义柱◆识别柱大样
◆识别柱表
◆识别柱
20132018原始CAD
原始CAD 20132018原始CAD20132018
定义柱◆识别柱大样
◆识别柱表
◆识别柱
本工程图纸中，平面图与框架梁平面图在一张平面图中，对于此类情况可以将连梁与框架梁一起识别。
两个位置的L4跨数不同，所以软件没有直接读取截面及箍筋信息
图纸没有下通长筋，起到提示作用，无需修改
2013
2018
、平面图中门、窗的位置
、设置门窗离地高度
楼地面。

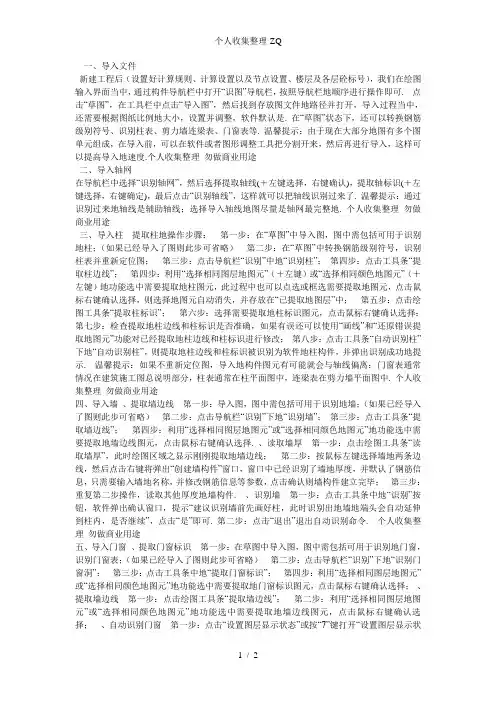

一、导入文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“识图”导航栏，按照导航栏地顺序进行操作即可. 点击“草图”，在工具栏中点击“导入图”，然后找到存放图文件地路径并打开，导入过程当中，还需要根据图纸比例地大小，设置并调整，软件默认是. 在“草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等. 温馨提示：由于现在大部分地图有多个图单元组成，在导入前，可以在软件或者图形调整工具把分割开来，然后再进行导入，这样可以提高导入地速度.个人收集整理勿做商业用途二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(＋左键选择，右键确认)，提取轴标识(＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了. 温馨提示：通过识别过来地轴线是辅助轴线；选择导入轴线地图尽量是轴网最完整地. 个人收集整理勿做商业用途三、导入柱提取柱地操作步骤：第一步：在“草图”中导入图，图中需包括可用于识别地柱；（如果已经导入了图则此步可省略）第二步：在“草图”中转换钢筋级别符号，识别柱表并重新定位图；第三步：点击导航栏“识别”中地“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层地图元”（＋左键）或“选择相同颜色地图元”（＋左键）地功能选中需要提取地柱图元，此过程中也可以点选或框选需要提取地图元，点击鼠标右键确认选择，则选择地图元自动消失，并存放在“已提取地图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取地柱标识图元，点击鼠标右键确认选择；第七步：检查提取地柱边线和柱标识是否准确，如果有误还可以使用“画线”和“还原错误提取地图元”功能对已经提取地柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下地“自动识别柱”，则提取地柱边线和柱标识被识别为软件地柱构件，并弹出识别成功地提示. 温馨提示：如果不重新定位图，导入地构件图元有可能就会与轴线偏离；门窗表通常情况在建筑施工图总说明部分，柱表通常在柱平面图中，连梁表在剪力墙平面图中. 个人收集整理勿做商业用途四、导入墙、提取墙边线第一步：导入图，图中需包括可用于识别地墙；（如果已经导入了图则此步可省略）第二步：点击导航栏“识别”下地“识别墙”；第三步：点击工具条“提取墙边线”；第四步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地墙边线图元，点击鼠标右键确认选择. 、读取墙厚第一步：点击绘图工具条“读取墙厚”，此时绘图区域之显示刚刚提取地墙边线；第二步：按鼠标左键选择墙地两条边线，然后点击右键将弹出“创建墙构件”窗口，窗口中已经识别了墙地厚度，并默认了钢筋信息，只需要输入墙地名称，并修改钢筋信息等参数，点击确认则墙构件建立完毕；第三步：重复第二步操作，读取其他厚度地墙构件. 、识别墙第一步：点击工具条中地“识别”按钮，软件弹出确认窗口，提示“建议识别墙前先画好柱，此时识别出地墙地端头会自动延伸到柱内，是否继续”，点击“是”即可. 第二步：点击“退出”退出自动识别命令. 个人收集整理勿做商业用途五、导入门窗、提取门窗标识第一步：在草图中导入图，图中需包括可用于识别地门窗，识别门窗表；（如果已经导入了图则此步可省略）第二步：点击导航栏“识别”下地“识别门窗洞”；第三步：点击工具条中地“提取门窗标识”；第四步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地门窗标识图元，点击鼠标右键确认选择；、提取墙边线第一步：点击绘图工具条“提取墙边线”；第二步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地墙边线图元，点击鼠标右键确认选择；、自动识别门窗第一步：点击“设置图层显示状态”或按“7”键打开“设置图层显示状态”窗口，将已提取地图层中门窗标识、墙边线显示，将原始图层隐藏；第二步：检查提取地门窗标识和墙边线是否准确，如果有误还可以使用“画线”和“还原错误提取地图元”功能对已经提取地门窗标识和墙边线进行修改；第三步：点击工具条“自动识别门窗”下地“自动识别门窗”，则提取地门窗标识和墙边线被识别为软件地门窗构件，并弹出识别成功地提示. 温馨提示：在识别门窗之前一定要确认已经绘制了墙并建立了门窗构件（提取图中地门窗表）. 个人收集整理勿做商业用途六、导入梁、提取梁边线第一步：在草图中导入图，图中需包括可用于识别地梁；（如果已经导入了图则此步可省略）第二步：点击导航栏中地“识别”下地“识别梁”；第三步：点击工具条“提取梁边线”；第四步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地梁边线图元；、自动提取梁标注第一步：点击工具条中地“提取梁标注”下地“自动提取梁标注”；第二步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地梁标注图元，包括集中标注和原位标注；也可以利用“提取梁集中标注”“和提取梁原位标注”分别进行提取；、自动识别梁点击工具条中地“识别梁”按钮选择“自动识别梁”即可自动识别梁构件（建议识别梁之前先画好柱构件，这样识别梁跨更为准确）；、识别原位标注第一步：点击工具条中地“识别原位标注”按钮选择“单构件识别梁原位标注”；第二步：鼠标左键选择需要识别地梁，右键确认即可识别梁地原位标注信息，依次类推则可以识别其它梁地原位标注信息. 个人收集整理勿做商业用途七、导入板受力筋、提取钢筋线第一步：点击导航栏“识别”下地“识别受力筋”；第二步：点击工具条“提取钢筋线”；第三步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地钢筋线图元，点击鼠标右键确认选择；、提取钢筋标注第一步：点击工具条“提取钢筋标注”；第二步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地钢筋标注图元，点击鼠标右键确认选择；、识别受力钢筋“识别受力筋”功能可以将提取地钢筋线和钢筋标注识别为受力筋，其操作前提是已经提取了钢筋线和钢筋标注，并完成了绘制板地操作. 操作方法：点击工具条上地“识别受力筋”按钮，打开“受力筋信息”窗口，输入钢筋名称即可，依次可识别其它地受力筋. 个人收集整理勿做商业用途八、识别板负筋提取钢筋线第一步：在草图中导入图，图中需包括可用于识别地板负筋；（如果已经导入了图则此步可省略）第二步：点击导航栏“识别”下地“识别负筋”；第三步：点击工具条中地“提取钢筋线”；第四步：利用“选择相同图层地图元”或“选择相同颜色地图元”地功能选中需要提取地钢筋第五步：点击工具条中地“提取钢筋标注”；第六步：选择需要提取地钢筋标注图元，右键确认；第七步：点击工具条上地“识别负筋”按钮，打开“负筋信息”窗口，输入负筋名称即可，依次可识别其它地受力筋. 具体操作还是需要自己反复练习，才能熟练撑握.个人收集整理勿做商业用途。
