电信传输网络的故障分析与处理方法以及基础知识培训

格式：ppt
大小：1.59 MB
文档页数：66

下载文档原格式

/ 66

SDH设备的日常运行维护与故障处理分析

SDH设备的日常运行维护与故障处理分析摘要：SDH，指的是一种同步的数字传输网，其中同步是指其复接方式采用的是同步复接，其各支路的低速信号是互相同步的。

SDH(同步数字传输)作为新一代传输方式己在各大核心网络广泛推广与应用。

SDH优良的性能，为现代信息传输领域开辟了更为宽阔的天地。

在不同的运行环境中，要确保SDH网络稳定可靠运行，离不开SDH网络的维护。

随着SDH传输网的不断发展和网络应用的不断广泛应用，SDH网络对维护人员的要求越来越高。

关键词：SDH设备；维护；故障处理；方法引言SDH光同步数字传输设备是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，因其具有规范的接口，灵活的复用方式，自动化程度很高的维护，很强的兼容性，而普遍应用于高速、大容量的光纤通信系统中。

目前各大电信运营商都已经大规模建设了基于SDH的骨干光传输网络和城域网传输系统。

虽然密级波分复用系统（DWDM）的出现使SDH设备在骨干传输网络上的应用优势减弱，但作为DWDM的终端设备，SDH设备在整个的传输网络中的重要地位仍是不容忽视的。

SDH设备的维护、故障处理直接影响着全网通信业务的运用质量。

本文对SDH光端设备在日常运行维护和对常见故障的分析处理进行了简单的归纳和总结。

一、SDH网络设备管理系统基本组成SDH的核心是组建国家、国际互通数字通信网，构成BIPISDN传送网络。

SDH网络的基本组成，包括软件和硬件两大部分。

软件由设计者进行预先建模，目前普遍采用面向对应的程序建模和面向Agent的程序建模方法。

软件的物理实现需要硬件的支持。

硬件主要包括计算机、电光转换设备、光纤中继设备、光电转换设备、光缆几部分。

SDH基本网络单元主要有帧结构、段开销、通道开销、同步复用和映射基本结构以及定位与指针。

SDH设备功能模块主要包括线路单元、支路单元、交叉连接单元、时钟单元、主控单元、开销处理及辅助单元。

通讯传输网知识培训资料

○资中、威远城区和内江城区环网资源问题，需待原TD站业务调整至PTN网络后方能腾出； ○业务接入时，需充分考虑接入单站、接入环网及汇聚环网容量问题。
区域环网东兴区隆昌威远资中主城区汇总 SDH环网资源占用情况总容量(2M) 业务占用(2M) 空闲(2M) 占用率 56.38% 58.27% 72.55% 86.51% 70.37% 69.35%
西林3-2 汉安3-2 西林3-1 富溪汉安3-2 内江10GE汇聚环C1（资中汇聚环1）苏家湾汉安3-1 西门桥-1 资中老邮局-1 银山2 西林6--1 汉安6-2 中心距汉安6-2 资中城南-1 西林6-2 汉安3-1 资中老邮局-1 西林6-2 龙结汉安4-1 太平椑木汉安5-1 内江10GE汇聚环E1（隆昌汇聚环1）内江10GE汇聚环E2（隆昌汇聚环2）汉安6-1 界市汉安7-2 汉安7-1 西林7-2 新机房 1西林7-1 龙江汉安5-2 两路口双龙西林5-2 西林5-1 西门桥-1 西林3-2 西林3-1 资中城南-1 西门桥-2 西林4-2 西林4-1 资中城南-1
光缆分类：按敷设方式分包括：室内光缆、管道光缆、架空光缆、直埋光缆、水底光缆等，现网除水底光缆没有外，其余光缆均在使用。按光纤芯数分包括：单芯光缆、双芯光缆、4芯光缆、6芯光缆、8芯光缆、12芯光缆、24芯、48芯、72芯、96芯、144芯光缆等，单芯到8芯光缆主要用于数据业务接入层、8芯到96芯光缆主要用于本地传输网、96芯以上光缆主要用于主干光缆、核心局间光缆和长途光缆。
金李井内江10GE汇聚环C2（资中汇聚环2）
汉安4-2 资中老邮局-2 内江10GE汇聚环C3（资中汇聚环3）
一、传输网现状-SDH网络现状
现有SDH网络总体资源占用率约为69%，但因资源分布不均匀，导致资中、威远城

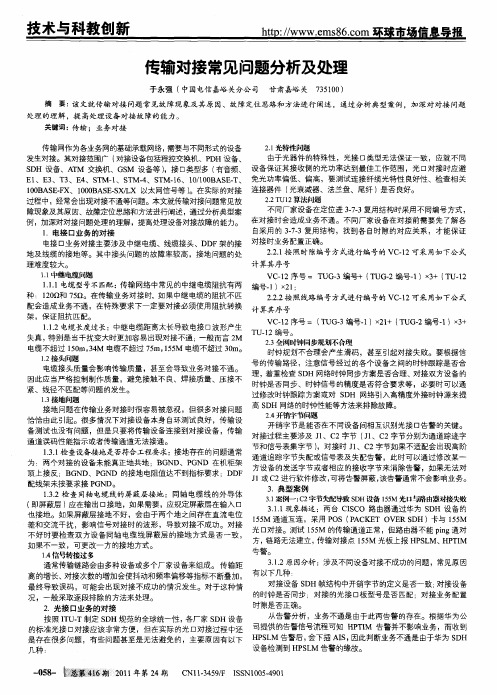

传输对接常见问题分析及处理

３－处理过程：检查基站环境，无强磁场干扰，测试地阻正．３２常；查看地线连接情况，发现传输设备与ＢＳ未接在同一个地排Ｔ上。于是将两设备进行共地处理，故障解决。４．常用的故障处理办法
步＿骤操作
３案例二：传输设备与对接设备不共地引起基站业务不通．２
一
０８总５一第
ｊ０１１年第２期２４
Ｃ１３５／ＳＮ０５９１Ｎ４９ＩＳ１．０１．Ｆ０４
环球市场信息导报ｅｓ８＠６．ｍｍ９６１ｃ５３ｏ
技术与科教创新
３１．－３处理过程：使用仪表查看实际接收到ＣＳＯ路由器送ＩＣ表１出了与对接故障有关的告警及告警产生的可能原因，列来的Ｃ２字节，发现Ｃ２字节为ｃｌｆ查看ＳＤＨ协议中没有ｃ含义我们根据表中可能的原因检查相应的部分。ｆ的定义。将路由器的ｃ２字节修改后，路由器工作正常，ｐｎｉｇ一当检查网管无相关告警信息时，则要进一步检查相关通道的万个包，丢包率为０，问题解决。性能值，用网管来查询各单板（通道）的性能事件，判断传输通
１信号转接过多．４
开销字节是能否在不同设备间相互识别光接口告警的关键。对接过程主要涉及儿、Ｃ２字节（１２字节分别为通道踪迹字Ｊ、Ｃ节和信号表集字节），对接时Ｊ、Ｃ１２字节如果不适配会出现高阶通道追踪字节失配或信号表及失配告警，此时可以通过修改某一方设备的发送字节或者相应的接收字节来消除告警，如果无法对Ｊ１或Ｃ２进行软件修改，可将告警屏蔽，该告警通常不会影响业务。３典型案例．

SDH系统日常维护及故障处理

2 ．取消信号芯线和屏蔽层的短接，在另一端用万用表测量电阻，电阻应该为无穷大。
这两项测试正常说明所测电缆两端是同一根电缆的两个端头，并且此电缆正常。否则说明电缆中间存在断点或插头存在虚焊、漏焊、短路，甚至所测试的两端不是同一根电缆。
基本维护操作
维护操作可分为设备侧维护和网管侧维护。
设备维护是针对设备硬件进行的操作，如：拔插尾纤，硬件环回，清扫、板件更换等；
目录
1 SDH设备日常维护及注意事项 2 SDH系统网络保护机理 3 SDH故障处理及分析方法
4 西宝客专设备介绍（中兴S385/S330）
SDH设备日常维护
设备维护可以分为例行维护、性能及告警信息处理和突发性维护。
1．例行维护例行维护是日常的周期性维护，主要是对设备运行情况的周期性检查，对出现的
时钟板指示灯：时钟板主要有主备用指示灯（MS）、时钟状态
运行灯（CKS1和CKS2）均为绿灯。当本板工作在主用状态时，主备用指示灯常亮；否则长灭。
公务板指示灯：公务板除标识运行和告警的指示灯外，还有话机
指示灯，对应每路话机。话机摘机时，对应的指示灯常亮，否则灭。
1：N保护状态指示灯：处在保护组内的工作单板和备用板，发
常用仪表——2M表
测试结果说明：
AS
可用秒。满足 ITU - T 建议 G.821 的可用时间定义的测试秒计数。
ES
误码秒。一个或多个相关异常或缺陷出现的可用秒数。
ESR
误码秒率。误码秒与可用秒数的比率。
SES
严重误码秒。一个或多个异常出现或者异常率超过 ITU - T 建议
G.821 阈值。
SESR
尘网，以保证设备散热良好。 5．在完成对设备的维护操作后，应关上机柜前门，保证设备始终具有良好的防电磁干

电信网络故障排查与恢复预案

电信网络故障排查与恢复预案第1章电信网络故障概述 (4)1.1 网络故障分类 (4)1.1.1 按故障范围分类 (4)1.1.2 按故障性质分类 (4)1.1.3 按故障发生时间分类 (4)1.2 常见故障现象 (4)1.2.1 通信中断：用户无法正常进行通话、短信、上网等业务。

(4)1.2.2 通信质量下降：如通话中频繁出现杂音、断续，网络速度变慢等。

(4)1.2.3 业务不可用：如部分用户无法使用某项业务，如4G网络无法接入。

(4)1.2.4 系统告警：如设备运行异常，导致监控系统产生告警信息。

(5)1.3 故障排查流程 (5)1.3.1 故障发觉：通过用户报障、监控系统告警等方式发觉故障。

(5)1.3.2 故障确认：确认故障现象，了解故障影响范围和用户群体。

(5)1.3.3 故障定位：分析故障原因，确定故障发生的具体位置。

(5)1.3.4 故障排除：根据故障原因，采取相应的措施进行故障修复。

(5)1.3.5 故障跟踪：在故障修复后，持续跟踪网络运行情况，防止故障复发。

(5)1.3.6 故障总结：对故障排查过程进行总结，为今后类似故障的处理提供参考。

(5)第2章网络故障排查准备 (5)2.1 工具与设备准备 (5)2.1.1 网络测试工具 (5)2.1.2 维护设备 (5)2.1.3 通信设备 (5)2.2 技术资料收集 (5)2.2.1 网络拓扑图 (5)2.2.2 设备配置文件 (6)2.2.3 故障处理经验总结 (6)2.2.4 技术文档与手册 (6)2.3 人员分工与职责 (6)2.3.1 项目负责人 (6)2.3.2 技术支持人员 (6)2.3.3 资料管理人员 (6)2.3.4 通信联络人员 (6)第3章物理层故障排查 (6)3.1 传输介质故障排查 (6)3.1.1 检查光缆 (6)3.1.2 检查网线 (7)3.1.3 检查其他传输介质 (7)3.2 设备硬件故障排查 (7)3.2.1 检查设备外观 (7)3.2.2 检查设备指示灯 (7)3.2.3 检查接口和连接器 (7)3.3 电源系统故障排查 (7)3.3.1 检查电源供应 (7)3.3.2 检查电源设备 (7)3.3.3 检查电源参数 (7)3.3.4 检查电源线路 (8)第4章数据链路层故障排查 (8)4.1 网络链路故障排查 (8)4.1.1 链路状态监控 (8)4.1.2 故障诊断流程 (8)4.1.3 常见链路故障处理方法 (8)4.2 VLAN与 trunking 故障排查 (8)4.2.1 VLAN配置检查 (8)4.2.2 trunk链路故障排查 (8)4.2.3 常见VLAN与trunking故障处理方法 (9)4.3 广域网接入故障排查 (9)4.3.1 接入链路检查 (9)4.3.2 协议状态分析 (9)4.3.3 常见广域网接入故障处理方法 (9)第5章网络层故障排查 (9)5.1 路由故障排查 (9)5.1.1 故障现象 (9)5.1.2 故障排查步骤 (10)5.2 IP地址冲突故障排查 (10)5.2.1 故障现象 (10)5.2.2 故障排查步骤 (10)5.3 网络拥塞故障排查 (10)5.3.1 故障现象 (10)5.3.2 故障排查步骤 (11)第6章传输层故障排查 (11)6.1 TCP/IP协议故障排查 (11)6.1.1 故障现象 (11)6.1.2 故障排查步骤 (11)6.1.3 故障处理方法 (11)6.2 端口故障排查 (12)6.2.1 故障现象 (12)6.2.2 故障排查步骤 (12)6.2.3 故障处理方法 (12)6.3 网络服务质量故障排查 (12)6.3.1 故障现象 (12)6.3.2 故障排查步骤 (12)6.3.3 故障处理方法 (13)第7章应用层故障排查 (13)7.1 常用应用服务故障排查 (13)7.1.2 故障排查流程 (13)7.1.3 常用排查方法 (13)7.2 网络安全故障排查 (14)7.2.1 网络安全概述 (14)7.2.2 故障排查流程 (14)7.2.3 常用排查方法 (14)7.3 云计算与虚拟化故障排查 (14)7.3.1 云计算与虚拟化概述 (14)7.3.2 故障排查流程 (14)7.3.3 常用排查方法 (15)第8章网络故障分析与定位 (15)8.1 故障分析技巧 (15)8.1.1 识别故障现象 (15)8.1.2 分析故障原因 (15)8.1.3 假设验证 (15)8.2 常用故障排查命令与工具 (15)8.2.1 常用命令 (15)8.2.2 常用工具 (16)8.3 故障定位方法 (16)8.3.1 分段定位法 (16)8.3.2 比较法 (16)8.3.3 替换法 (16)8.3.4 逐步排除法 (16)第9章网络故障恢复预案 (16)9.1 紧急恢复措施 (16)9.1.1 故障监测与响应 (16)9.1.2 初步故障排查 (17)9.1.3 紧急恢复操作 (17)9.1.4 通知用户与协调资源 (17)9.2 恢复方案制定 (17)9.2.1 故障分析 (17)9.2.2 恢复方案设计 (17)9.2.3 恢复方案审批 (17)9.2.4 恢复方案实施 (17)9.3 预案演练与优化 (17)9.3.1 定期演练 (17)9.3.2 演练评估 (17)9.3.3 预案优化 (18)第10章网络故障预防与优化 (18)10.1 网络监控与预警 (18)10.1.1 建立网络监控体系 (18)10.1.2 设定预警阈值 (18)10.1.3 预警信息处理与反馈 (18)10.2.1 定期巡检与维护 (18)10.2.2 网络设备配置管理 (18)10.2.3 网络设备功能监控 (18)10.3 网络优化策略与方法 (19)10.3.1 网络架构优化 (19)10.3.2 流量调度与负载均衡 (19)10.3.3 网络安全防护 (19)10.4 技术培训与知识储备 (19)10.4.1 技术培训 (19)10.4.2 知识储备与分享 (19)10.4.3 引入新技术与理念 (19)第1章电信网络故障概述1.1 网络故障分类电信网络故障根据不同的分类标准，可以划分为以下几类：1.1.1 按故障范围分类局部故障：指影响单个或部分用户的服务故障。

电信安装面试题目类型(3篇)

第1篇一、基础知识类1. 题目：简述电信网络的基本组成及其功能。

解析：电信网络主要由传输网络、交换网络、接入网络和支撑网络组成。

传输网络负责信息的传输，交换网络负责信息的交换，接入网络负责用户接入，支撑网络负责提供电信业务所需的各项服务。

2. 题目：请解释光纤、同轴电缆和双绞线的区别。

解析：光纤传输速度快、抗干扰能力强、传输距离远，适用于长途通信；同轴电缆传输速度快，抗干扰能力强，适用于中短距离通信；双绞线传输速度较慢，抗干扰能力较弱，适用于近距离通信。

3. 题目：请简述OSI七层模型及其作用。

解析：OSI七层模型将网络通信过程分为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

各层分别负责不同的功能，以确保数据在网络中可靠、高效地传输。

二、技术操作类1. 题目：请描述光纤熔接的基本步骤。

解析：光纤熔接的基本步骤包括：光纤剥皮、光纤清洁、光纤对准、熔接、冷却、测试。

2. 题目：请简述光纤跳线制作的基本步骤。

解析：光纤跳线制作的基本步骤包括：光纤剥皮、光纤清洁、光纤对准、熔接、冷却、跳线焊接、测试。

3. 题目：请描述光纤接续盒的安装步骤。

解析：光纤接续盒的安装步骤包括：选择合适的位置、打孔、安装接续盒、连接光纤、测试。

三、故障排查类1. 题目：光纤通信中，如何判断光纤是否断裂？解析：通过测试光纤的衰减系数和长度，可以判断光纤是否断裂。

如果衰减系数突然增大，且光纤长度与实际长度不符，则可能存在光纤断裂的情况。

2. 题目：如何判断光纤接头是否松动？解析：通过测试光纤接头的衰减系数，可以判断光纤接头是否松动。

如果衰减系数突然增大，则可能存在接头松动的情况。

3. 题目：如何判断光纤跳线是否存在质量问题？解析：通过测试光纤跳线的衰减系数、长度和反射系数，可以判断光纤跳线是否存在质量问题。

如果衰减系数、长度或反射系数不符合要求，则可能存在质量问题。

四、实际操作类1. 题目：请描述如何安装光纤通信设备。

电信网络传输网基础知识

2）段开销：
完成对STM-N整体信号流进行监控。即对STM-N“车厢” 中所有“货物包”进行整体上的性能监控。
再生段开销（RSOH）：对STM-N整体信号进行监控。复用段开销（MSOH）：对STM-N中的某一个STM-1信号进行监控。
RSOH、MSOH、POH组成SDH层层细化的监控体制。
通道与段
W D M 1 0 G b / s
SDH：4×STM-1=STM-4 ；4×STM-4=STM-16 有两种不同的方法实现10G产品。
2、复用方式：
采用同步复用和灵活的映射结构低阶SDH→高阶SDH（例如：4 STM-1→STM-4）。采用字节间插复用方式。
STM-1
STM-1 STM-1
若将STM-N信号帧比做一辆货车，其净负荷区即为该货车的车厢。在将低速信号打包装箱时，在每一个信息包中加入POH，以完成对每一个“货物包”在“运输”中的监视。
信息包装箱定位信息包信息包
打包
信息净负荷
低速支路信号n 信息包装箱定位
打包
信息包信息包
加POH
合化、智能化、个人化发展。
2）作为通信网的承载体传输网要求：宽带化——信息高速公路规范化——世界性统一的标准接口
1.2 PDH的固有缺陷：
作为传统的数字传输体制，PDH具有以下固有的缺陷：
1、接口方面
电接口——只有地区性的电接口规范，无世界标准。 PDH有3种速率等级：欧洲和中国（2Mb/s）、日本、北美（1.5Mb/s）。光接口——无光接口规范，各厂家独自开发。
收端根据AU指针值，从STM-N帧净负荷中直接拆分出所需的低速支路信号；即依据“货物包” 位置坐标，从 “车厢”中直接提取所需要的那一个 “货包”。由于“车厢”中的“货物包”是以一定的规律摆放的，对 “货物包”的定位仅需定位“车厢”中第一个“货物包”即可。

传输基础知识(SDH)

PDH数字系列
SDH的特点

接口方面

电接口

STM-1是SDH最基本的同步传送模块STM （Synchronous Transport Module），速率为 155.520Mb/s 。 STM-N是SDH更高等级的同步传送模块，速率是 STM-1的N倍(N=4n=1，4，16，64，256)。仅对电信号扰码。光口信号码型是加扰的NRZ码，采用世界统一的标准扰码。
m
DXC
n
出线： n 等效为
入线： m
m、n数值与速率对应表
m或n 0 1 2 3 4 5 6
速率
64Kbit/s 2Mbit/s
8Mbit/s
34Mbit/s
140Mbit/s 155Mbit/s
622Mbit/s
2.5Gbit/s
二、SDH传输网络结构
1、链形网：在SDH网络建设早期用的较多，主要用于专网。 2、星形网：特点是通过特殊节点来统一管理其他网络节点，有利于分配带宽，节约成本，但存在特殊节点的安全保障和处理的潜在瓶颈问题。多用于本地网（接入网和用户网）。 3、树形网：链形网和星型网的结合，也存在特殊节点的安全保障和处理的潜在瓶颈问题。 4、环形网：环形拓扑实质是将链形首位相连，从而使网上任何一个网元点都不对外开放的网络拓扑形式。它有很强的生存性，自愈功能较强。环形网使用较多，常用于本地网（接入网和用户网）和局间中继网。 5、网孔形网：特点为两网元节点间提供多个传输路由，网络的可靠性更高，不存在瓶颈问题和失效问题。缺点是系统的冗余度高、成本高且结构复杂。主要用于长途网。当前使用最多的是链形网和环形网，通过它们的灵活组合，可构成更加复杂的网路。
漂移是指数字信号的特定时刻相对于其理想参考时间位置的长时间偏离。所谓长时间偏离是指变化频率低于10HZ的相位变化。

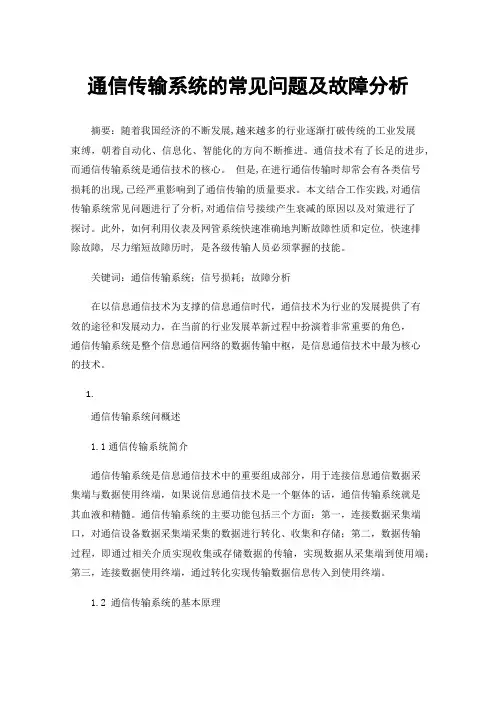

通信传输系统的常见问题及故障分析

通信传输系统的常见问题及故障分析摘要：随着我国经济的不断发展,越来越多的行业逐渐打破传统的工业发展束缚，朝着自动化、信息化、智能化的方向不断推进。

通信技术有了长足的进步,而通信传输系统是通信技术的核心。

但是,在进行通信传输时却常会有各类信号损耗的出现,已经严重影响到了通信传输的质量要求。

本文结合工作实践,对通信传输系统常见问题进行了分析,对通信信号接续产生衰减的原因以及对策进行了探讨。

此外，如何利用仪表及网管系统快速准确地判断故障性质和定位, 快速排除故障, 尽力缩短故障历时, 是各级传输人员必须掌握的技能。

关键词：通信传输系统；信号损耗；故障分析在以信息通信技术为支撑的信息通信时代，通信技术为行业的发展提供了有效的途径和发展动力，在当前的行业发展革新过程中扮演着非常重要的角色，通信传输系统是整个信息通信网络的数据传输中枢，是信息通信技术中最为核心的技术。

1.通信传输系统问概述1.1通信传输系统简介通信传输系统是信息通信技术中的重要组成部分，用于连接信息通信数据采集端与数据使用终端，如果说信息通信技术是一个躯体的话，通信传输系统就是其血液和精髓。

通信传输系统的主要功能包括三个方面：第一，连接数据采集端口，对通信设备数据采集端采集的数据进行转化、收集和存储；第二，数据传输过程，即通过相关介质实现收集或存储数据的传输，实现数据从采集端到使用端；第三，连接数据使用终端，通过转化实现传输数据信息传入到使用终端。

1.2 通信传输系统的基本原理简单来说，通信传输系统就是通过某种介质，实现数据信息从一个地方传输到另一个地方，进而实现数据的流通。

其中，支撑起整个通信传输系统的基本原理就是信号的转换原理，该原理的简要内容就是为了方便数据信号的传输，通过相关技术手段改变信息数据的传输形式，在此过程中保证数据信号的稳定与保真。

当前最为常见的通信传输系统信号转换过程为先将数据采集端口采集的电信号转化成光信号，进而便于传输，然后通过光纤传输，到数据应用终端时再将光信号转化成电信号，进而便于利用。

电信网络优化与维护指南

电信网络优化与维护指南第1章电信网络概述 (3)1.1 网络架构 (3)1.2 网络协议与技术 (4)1.3 网络优化与维护的意义 (4)第2章网络优化基础 (5)2.1 网络优化目标与原则 (5)2.1.1 网络优化目标 (5)2.1.2 网络优化原则 (5)2.2 网络优化流程 (5)2.2.1 优化需求分析 (5)2.2.2 优化方案制定 (6)2.2.3 优化方案实施 (6)2.2.4 优化效果评估 (6)2.2.5 优化调整与迭代 (6)2.3 网络优化工具与手段 (6)2.3.1 网络优化工具 (6)2.3.2 网络优化手段 (6)第3章网络维护策略 (6)3.1 维护任务与目标 (6)3.2 维护流程与方法 (7)3.3 故障处理与应急响应 (7)第4章无线网络优化 (8)4.1 无线覆盖优化 (8)4.1.1 覆盖范围分析 (8)4.1.2 基站布局优化 (8)4.1.3 天线参数调整 (8)4.1.4 无线信号传播模型校正 (8)4.2 无线容量优化 (8)4.2.1 无线资源分析 (8)4.2.2 无线资源分配策略优化 (8)4.2.3 无线网络负载均衡 (8)4.3 无线接入优化 (9)4.3.1 接入过程优化 (9)4.3.2 无线接入参数调整 (9)4.3.3 多接入技术融合 (9)4.4 无线网络功能评估 (9)4.4.1 网络功能指标 (9)4.4.2 功能评估方法 (9)4.4.3 功能优化建议 (9)第5章有线网络优化 (9)5.1 有线接入优化 (9)5.1.1 优化目标 (9)5.1.2 优化方法 (9)5.1.3 优化措施 (10)5.2 有线传输优化 (10)5.2.1 优化目标 (10)5.2.2 优化方法 (10)5.2.3 优化措施 (10)5.3 有线网络功能监测与分析 (10)5.3.1 监测方法 (10)5.3.2 分析方法 (11)5.3.3 监测与分析措施 (11)第6章数据网络优化 (11)6.1 IP网络优化 (11)6.1.1 IP地址规划 (11)6.1.2 子网划分 (11)6.1.3 路由策略优化 (11)6.1.4 QoS策略优化 (11)6.2 路由与交换优化 (11)6.2.1 交换机配置优化 (11)6.2.2 路由器配置优化 (12)6.2.3 网络设备功能监控 (12)6.2.4 网络设备升级与替换 (12)6.3 网络安全优化 (12)6.3.1 防火墙策略优化 (12)6.3.2 入侵检测与防御系统 (12)6.3.3 VPN优化 (12)6.3.4 安全审计与风险评估 (12)6.3.5 安全设备维护与更新 (12)第7章传输网络优化 (12)7.1 SDH网络优化 (12)7.1.1 网络结构优化 (12)7.1.2 传输容量优化 (13)7.1.3 保护与恢复策略优化 (13)7.1.4 功能监测与优化 (13)7.2 WDM网络优化 (13)7.2.1 波长规划与优化 (13)7.2.2 网络容量优化 (13)7.2.3 光放大器优化 (13)7.2.4 网络监控与优化 (13)7.3 传输网络故障处理 (13)7.3.1 故障分类与定位 (13)7.3.2 故障处理流程 (14)7.3.3 常见故障处理方法 (14)7.3.4 预防性维护 (14)第8章网络优化案例分析 (14)8.1 无线网络优化案例 (14)8.1.1 案例一：某城市地铁无线网络覆盖优化 (14)8.1.2 案例二：大型商场无线网络优化 (14)8.2 有线网络优化案例 (14)8.2.1 案例一：企业内部网络优化 (14)8.2.2 案例二：数据中心网络优化 (15)8.3 数据网络优化案例 (15)8.3.1 案例一：移动网络优化 (15)8.3.2 案例二：宽带网络优化 (15)第9章网络维护与管理 (15)9.1 网络设备管理 (15)9.1.1 设备配置管理 (15)9.1.2 设备监控与故障管理 (16)9.1.3 设备生命周期管理 (16)9.2 网络功能管理 (16)9.2.1 功能监控 (16)9.2.2 功能分析 (16)9.2.3 功能优化 (16)9.3 网络安全管理 (16)9.3.1 安全策略制定 (16)9.3.2 安全防护 (16)9.3.3 安全事件管理 (16)第10章网络优化与维护发展趋势 (17)10.1 5G网络优化与维护 (17)10.1.1 5G网络优化技术 (17)10.1.2 5G网络维护技术 (17)10.2 大数据与人工智能在网络优化中的应用 (17)10.2.1 大数据在网络优化中的应用 (17)10.2.2 人工智能在网络优化中的应用 (18)10.3 未来网络优化与维护的挑战与机遇 (18)10.3.1 挑战 (18)10.3.2 机遇 (18)第1章电信网络概述1.1 网络架构电信网络作为现代社会信息传输的基石，承担着各种通信业务的重要任务。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

怀疑工作不正常的物件，从而达到定位故障、排除
故障的目的。这里的物件，可以是一段线缆、一个设备、一块单板、一块模块或一个芯片。

“替换法”适用于排除传输外部设备的问题，如光
纤、中继电缆、交换机、供电设备等；或故障定位到单站后，用于排除单站内单板或模块的问题。
16
“ 更改配置法”所更改的配置内容包括：
内容

传输故障分析方法
传输分类故障的处理
目标

掌握OptiX传输设备常用的故障分析方法

掌握 OptiX 传输设备典型故障业务中断、误
码、ECC的处理方法
1
传输故障分析方法
2

故障处理对维护人员的要求

掌握SDH常用开销字节功能、告警信号流
(告警--帧结构--逻辑功能块--单板硬件)

e 2 w MSP环 w 4 e
e
1 w
40

故障现象
1 号站、 3 号站、 4 号站相应的 2M 业务通道报 LPBBE 、 LPFEBBE 误码； 2号站东向板、 3号站东西向光板、 4号站西向光板报大量RSBBE、MSBBE、HPBBE以及 MSFEBBE 、 HPFEBBE 误码，一些光板还存在大量指针调整。
22
分类故障的处理
23

常见原因
外部原因供电电源故障，如设备掉电、供电电压过低等交换机故障光纤、电缆故障。如光纤性能劣化、损耗过高，或光纤损断；中继电缆脱落、损断或接触不良等人为原因误操作设置了光路或支路通道的环回误操作更改、删除配置数据设备本身故障单板失效或性能不好

设备原因

35

常用方法:

告警性能分析法逐段环回法互换、替换法

处理步骤:

分析线路板误码性能事件，排除线路误码。分析支路误码性能事件，排除支路误码。
36

典型故障(线路板故障导致的误码)

四个站组成的一条无保护链， 1站为网管中心站，集中
型业务，即每个站均与1站有2M业务。
20
1. 排除传输外部设备故障：分离传输问题还是交换机问题光纤故障的排除中继线缆故障的排除 2.故障定位到单站供电电源故障的排除将故障定位到单站，最接地问题的排除常用的方法就是 “ 环回法”。另外，告警性能分析法，也是将故障定位到站点 3. 故障定位到单板并最终比较常用的方法。排除故障定位到单站后，进一步定位故障位置最常用的方法就是替换法。
支路板
网管、自环线
按业务通道环回
交叉板
网管、命令行
线路环回
按业务通道环回
10

采用环回法应注意的问题：
1、软件环回是一种不彻底的环回，只能初步定位故障的位置。 2 、对远端站点线路板第一个 VC4 作环回操作时 , 一定要确认环回后ECC通信不会中断，才可进行操作。
一旦远端站点的ECC通信中断，则只能到远端站点现场才

24

常用方法

告警分析法逐段环回法互换、替换法

处理步骤(对于网管维护人员)

检查各站登录是否正常，各站光路上是否有危急告警。检查业务中断站点支路板上业务通道。逐段环回
25

无保护链型组网

组网配置

图5-1为四个站组成的一条无保护链，1站为网管中心站，集中型业务，即每个站均与1站有2M业务。
31

处理步骤
3、逐段环回，缩小故障范围: 在1号站第二支路板的第一个 2M通道上挂表测试然后通过网管逐段进行如下的环回操作。当站点数较多时，可采用二分法，进行环回操作。
32

处理步骤
4、逐段环回，定位故障站点和单板: 在对3号站的东向SL4板No.3VC4做外环回时，发现业务不通，而对4号站的西向 SL4 板No.3VC4做内环回时，业务正常，说明问题在3号站的东向SL4板和4号站的西向SL4板之间。

组网配置:
37

故障现象:

1站2M支路板有LPBBE误码 3站东向光板有RSBBE、MSBBE、HPBBE误码 4站西向光板有MSFEBBE、HPFEBBE误码 4站2M支路板有LPFEBBE误码

38

处理步骤:
通过对上报的性能事件分析，可判断为 3站东向光板收有问题或4站西向光板发有问题。

处理步骤

从误码性能事件分析，3号站的时钟单元故障。到达 3 号站，更换交叉板，误码消失，故障排除。
41
6

故障定位的常用方法
一分析二环回三换板
一、当故障发生时，首先通过对告警事件、性能事件、业务流向的分析，初步判断故障点范围；二、通过逐段环回，排除外部故障，并最终将故障定位到单站，乃至单板；三、通过换板，排除故障问题。
7

通过网管获取告警和性能信息，进行故障定位
全面性
不仅是一个站、一块板的故障信息，而且是全网设备的故障信息；
33

处理步骤
5、更换3号站东向SL4板，故障仍存在。更换 4 号站西向 SL4 板，故障排除，说明该板不能正常穿通No.3VC4。
34

常见原因

外部原因

光纤性能劣化、损耗过高光纤接头不清洁或连接器不正确设备接地不好设备附近有强烈干扰源设备散热不好、工作温度过高线路板接收侧信号衰减过大、对端发送电路有故障、本端接收电路故障时钟同步性能不好交叉板与线路板、支路板配合不好支路板故障风扇故障板失效或性能不好
时隙配置、板位配置等。
该方法适用于没有备板的情况下，初步定位故障类型，并暂时排除故障，恢复业务。
17
查询、分析设备当前的配置数据，例如：

时隙配置

复用段的节点参数
线路板和支路板通道的环回设置支路通道保护属性
分析以上的配置数据是否正常，来定位故障。
18
“仪表测试法”指采用各种仪表（如误码仪、万用表光功率计、SDH分析仪等）检查传输故障。
21
故障定位过程常用方法其它方法替换法、测试 1 . 排除外部设备故障告警性能分析法法、环回法 2 . 故障定位到单站环回法告警性能分析法
告警性能分析法、环 3 . 故障定位到单板并最回法、更改配置法、替换法终排除配置数据检查法、经验处理法
光纤断，交换故障或电源问题等。

先单站，后单板

在定位故障时，要尽可能准确地将故障定位到单站。
5

先线路，后支路

从告警信号流中可以看出，线路板的故障常常会引起支路板的异常告警，因此在故障定位时，应按“先线路，后支路”的顺序，排除故障；

首先分析告警级别高的告警，如危急告警、主要告警；然后再分析低级别的告警，如次要告警和一般告警。

到达3号站，通过尾纤自环 3站的东向光板，3
站东向光板误码和1站2M支路板误码消失，说明是4站西向光板问题。

到达4站，更换西向光板，误码问题解决。
39

典型故障(时钟板故障导致的误码问题)

四个站组成的一个复用段保护环， 1 站为网管中心站，每个站均与1站有2M业务。

组网配置:
w 3 e
13
二、画业务路径图：
画出所采样业务一个方向的路径图。在路径图中表示出：该业务的源和宿，该业务所经过的站点，该业务所占用的VC4通道和时隙。例如：
14
三、逐段环回，定位故障站点
依据中断业务的路径图，在1号站第2块支路板的第 1个 2M通道外接一个2M误码仪，监测业务好坏。
15

“替换法”就是使用一个工作正常的物件去替换一个
能解开环回，恢复ECC通信。 3、“环回法”会导致正常业务的暂时中断，一般只有在出现业务中断等重大事故时，才使用环回法进行故障排除。
11

“环回法”的步骤： 1.环回业务通道采样； 2.画业务路径图；
3.逐段环回，定位故障站点；
4.初步定位单板问题。
12
一、环回业务通道采样：
1 、从多个有故障的站点中选择其中的一个站点； 2 、从所选择一个站点的多个有问题的业务通道中选择其中的一个业务通道。由于自环第一个 VC4 通道，可能会影响 ECC 通信，因此尽量不要选择第一个VC4通道内的业务。
28

复用段环 w 3 e e 2 w OptiX MSP环 w 4 e w e
1
w
5 e

组网配置

某局Optix 622复用段保护环，组网图所示，1号站为网管中心站。某日，维护人员发现，2站、3站相连的线路板出现RLOS告警，各站交叉板均有保护倒换告警，查询各节点倒换状态正常。但 3号站与 1 号站的业务中断(N0.1个VC4)，其它站业务正常。
如：用误码仪测试业务通断、误码用万用表测试供电电压，检查电压过高或过低问题
“仪表测试法”分析定位故障，说服力比较强。但需要采用仪表。
19
在一些特殊的情况下通过复位单板、单站
掉电重启、重新下发配置等手段可有效及时的排除故障、恢复业务。
但建议该处理故障的办法尽量少用，因为该方法不利于故障原因的彻底查清。遇到这种情况，除非情况紧急，一般还是应尽量使用上面介绍的方法，或请求支援尽可能地将故障定位出来，以消除设备内外隐患。
