阵列方向图与MATLAB 仿真1、线阵的方向图2()22cos(cos )R φψπφ=+-MATLAB 程序如下〔2元〕：clear;a=0:0.1:2*pi;y=sqrt(2+2*cos(pi-pi*cos(a)));polar(a,y); 图形如下：若阵元间距为半波长的M 个阵元的输出用方向向量权重11(,,)M j j M g eg e φφ⋅⋅⋅加以组合的话，阵列的方向图为 [(1)cos()]1()m Mj m m m R g e ψπφφ--==∑MATLAB 程序如下〔10个阵元〕：clear;f=3e10;lamda=(3e8)/f;beta=2.*pi/lamda;n=10;t=0:0.01:2*pi;d=lamda/4;W=beta.*d.*cos(t);z1=((n/2).*W)-n/2*beta* d;z2=((1/2).*W)-1/2*beta* d;F1=sin(z1)./(n.*sin(z2));iK1=abs(F1) ;polar(t,K1);方向图如下：2、圆阵方向图程序如下：clc;clear all；close all;M = 16; % 行阵元数k = 0.8090; % k = r/lambdaDOA_theta = 90; % 方位角DOA_fi = 0; % 俯仰角% 形成方位角为theta，俯仰角位fi的波束的权值m = [0 : M-1];w = exp(-j*2*pi*k*cos(2*pi*m'/M-DOA_theta*pi/180)*cos(DOA_fi*pi/180));% w = exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(DOA_theta*pi/180)*cos(DOA_fi*pi/180)+sin(2*pi*m'/M)*si n(DOA_fi*pi/180))); % 竖直放置% w = chebwin(M, 20) .* w; % 行加切比雪夫权% 绘制水平面放置的均匀圆阵的方向图theta = linspace(0,180,360);fi = linspace(0,90,180);for i_theta = 1 : length(theta)for i_fi = 1 : length(fi)a = exp(-j*2*pi*k*cos(2*pi*m'/M-theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180));%a=exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)+sin(2*pi*m'/ M)*sin(fi(i_fi)*pi/180))); % 竖直放置Y(i_theta,i_fi) = w'*a;endendY= abs(Y); Y = Y/max(max(Y));Y = 20*log10(Y);% Y = (Y+20) .* ((Y+20)>0) - 20; % 切图Z = Y + 20;Z = Z .* (Z > 0);Y = Z - 20;figure; mesh(fi, theta, Y); view([66, 33]);title('水平放置时的均匀圆阵方向图');% title('竖面放置时的均匀圆阵方向图'); % 竖直放置axis([0 90 0 180 -20 0]);xlabel('俯仰角/(\circ)'); ylabel('方位角/(\circ)'); zlabel('P/dB');figure; contour(fi, theta, Y);方向图如下：3、平面阵方向图：clc;clear all；close all;Row_N = 16; % 行阵元数Col_N = 16; % 列阵元数k = 0.5; % k = d/lambdaDOA_theta = 90; % 方位角DOA_fi = 0; % 俯仰角% 形成方位角为theta，俯仰角位fi的波束的权值Row_n = [0 : Row_N-1]; Col_n = [0 : Col_N-1];W_Row = exp(-j*2*pi*k*Row_n'*cos(DOA_theta*pi/180)*cos(DOA_fi*pi/180)); W_Col = exp(-j*2*pi*k*Col_n'*sin(DOA_theta*pi/180)*cos(DOA_fi*pi/180)); % W_Col = exp(-j*2*pi*k*Col_n'*sin(DOA_fi*pi/180)); % 竖直放置W_Row = chebwin(Row_N, 20) .* W_Row; % 行加切比雪夫权W_Col = chebwin(Col_N, 30) .* W_Col; % 列加切比雪夫权W = kron(W_Row, W_Col); % 合成的权值N*N x 1% 绘制水平面放置的平面阵的方向图theta = linspace(0,180,180);fi = linspace(0,90,90);for i_theta = 1 : length(theta)for i_fi = 1 : length(fi)row_temp = exp(-j*2*pi*k*Row_n'*cos(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)); % 行导向矢量N x 1col_temp = exp(-j*2*pi*k*Col_n'*sin(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)); % 列导向矢量N x 1% col_temp = exp(-j*2*pi*k*Col_n'*sin(fi(i_fi)*pi/180)); % 竖直放置Y(i_theta,i_fi) = W'*kron(row_temp, col_temp); % 合成的导向矢量N*N x 1 endendY= abs(Y); Y = Y/max(max(Y));Y = 20*log10(Y);Y = (Y+60) .* ((Y+60)>0) - 60; % 切图% Z = Y + 60;% Z = Z .* (Z > 0);% Y = Z - 60;figure; mesh(fi, theta, Y); view([66, 33]);title('水平面放置时的面阵方向图');axis([0 90 0 180 -60 0]);xlabel('俯仰角/(\circ)'); ylabel('方位角(\circ)'); zlabel('P/dB');figure; contour(fi, theta, Y);方向图如下：4、CAPON方法波束形成MATLAB程序如下〔阵元16，信号源3，快拍数1024〕：clear alli=sqrt(-1);j=i;M=16;%均匀线阵列数目P=3;%信号源数目f0=10;f1=50;f2=100;%信号频率nn=1024;%快拍数angle1=-15;angle2=15;angle3=30;%the signal angleth=[angle1;angle2;angle3]';SN1=10;SN2=10;SN3=10;%信噪比sn=[SN1;SN2;SN3];degrad=pi/180;tt=0:.001:1024;x0=exp(-j*2*pi*f0*tt);%3个信号x0、x1、x2x1=exp(-j*2*pi*f1*tt); %x2=exp(-j*2*pi*f2*tt); %t=1:nn;S=[x0(t);x1(t);x2(t)];nr=randn(M,nn);ni=randn(M,nn);u=nr+j*ni;%复高斯白噪声Ps=S*S'./nn;%信号能量ps=diag(Ps);refp=2*10.^(sn/10);tmp=sqrt(refp./ps);S2=diag(tmp)*S;%加入噪声tmp=-j*pi*sin(th*degrad);tmp2=[0:M-1]';a2=tmp2*tmp;A=exp(a2);X=A*S2+.1*u;%接收到的信号Rxx=X*X'./nn;%相关矩阵invRxx=inv(Rxx);%搜寻信号th2=[-90:90]';tmp=-j*pi*sin(th2'*degrad);tmp2=[0:M-1]';a2=tmp2*tmp;A2=exp(a2);den=A2'*invRxx*A2;doa=1./den;semilogy(th2,doa,'r');title('spectrum'); xlabel('angle'); ylabel('spectrum'); axis([-90 90 1e1 1e5]); grid;。

手把手教你天线设计——用MATLAB仿真天线方向图吴正琳天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

在无线电设备中用来发射或接收电磁波的部件。

无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。

此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。

一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。

同一天线作为发射或接收的基本特性参数是相同的。

这就是天线的互易定理。

天线的基本单元就是单元天线。

1、单元天线对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。

对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。

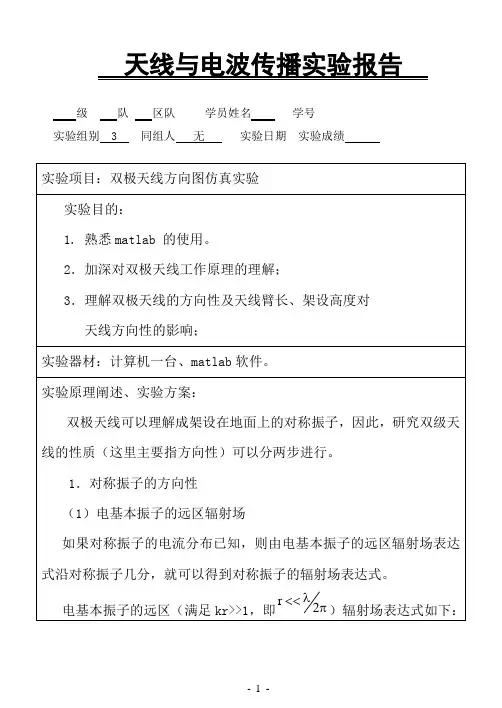

1.1用MATLAB画半波振子天线方向图主要是说明一下以下几点：1、在Matlab中的极坐标画图的方法：polar(theta,rho,LineSpec)；theta：极坐标坐标系0-2*pirho：满足极坐标的方程LineSpec：画出线的颜色2、在方向图的过程中如果rho不用abs(f)，在polar中只能画出正值。

也就是说这时的方向图只剩下一半。

3、半波振子天线方向图归一化方程：Matlab程序：clear alllam=1000;%波长k=2*pi./lam;L=lam/4;%天线臂长theta=0:pi/100:2*pi;f1=1./(1-cos(k*L));f2=(cos(k*L*cos(theta))-cos(k*L))./sin(theta);rho=f1*f2;polar(theta,abs(rho),'b');%极坐标系画图2、线性阵列天线2.1方向图乘积定理阵中第i 个天线单元在远区产生的电场强度为：2(,)ij i i i i ie E K If r πλθϕ-=式中，i K 为第i 个天线单元辐射场强的比例常数，i r 为第i 个天线单元至观察点的距离，(,)i f θϕ为第i 个天线单元的方向图函数，i I 为第i 个天线单元的激励电流，可以表示成为：Bji i i I a e φ-∆=式中，i a 为幅度加权系数，B φ∆为等间距线阵中，相邻单元之间的馈电相位差，亦称阵内相移值。

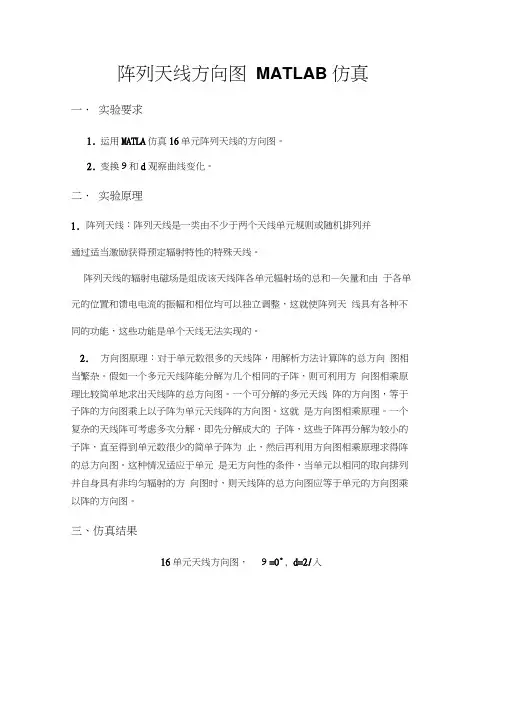

阵列天线方向图MATLAB 仿真一．实验要求1.运用MATLA仿真16单元阵列天线的方向图。

2.变换9和d观察曲线变化。

二．实验原理1.阵列天线：阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。

阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整，这就使阵列天线具有各种不同的功能，这些功能是单个天线无法实现的。

2.方向图原理：对于单元数很多的天线阵，用解析方法计算阵的总方向图相当繁杂。

假如一个多元天线阵能分解为几个相同的子阵，则可利用方向图相乘原理比较简单地求出天线阵的总方向图。

一个可分解的多元天线阵的方向图，等于子阵的方向图乘上以子阵为单元天线阵的方向图。

这就是方向图相乘原理。

一个复杂的天线阵可考虑多次分解，即先分解成大的子阵，这些子阵再分解为较小的子阵，直至得到单元数很少的简单子阵为止，然后再利用方向图相乘原理求得阵的总方向图。

这种情况适应于单元是无方向性的条件，当单元以相同的取向排列并自身具有非均匀辐射的方向图时，则天线阵的总方向图应等于单元的方向图乘以阵的方向图。

三、仿真结果16单元天线方向图，9 =0°, d=2/入16单元天线方向图，0 =0°, d= X16单元天线方向图，0 =20 °, d=2/ Xradian16 单元天线方向图，9 =20°, d=X结果分析:经过仿真结果实现了16单元天线方向图，并分别在d=2/入时在9 =0。

9 =20°方向形成波束。

在d= X时，通过对比d=2/入时的曲线可以发现随着阵元之间间隔的增加，方向图衰减越快，主次瓣的差距越大，次瓣衰减越快，效果越好。

四、源代码1.clear;theta=-pi/2:0.01:pi/2;lamda=0.03;d=lamda/2;n1=16; beta=2*pi*d*sin(theta)/lamda; z11=(n1/2)*beta;z21=(1/2)*beta; f1=sin(z11)./(n1*sin(z21));F1=abs(f1); figure(1); plot(theta,F1, 'b' ); xlabel( 'theta/radian' ); ylabel( 'amplitude' ); legend( 'n=16' );2.clear;theta=-pi/2:0.01:pi/2; lamda=0.03;d=lamda;n1=16; beta=2*pi*d*sin(theta)/lamda; z11=(n1/2)*beta;z21=(1/2)*beta; f1=sin(z11)./(n1*sin(z21));F1=abs(f1); figure(1); plot(theta,F1, 'b' ); xlabel( 'theta/radian' ); ylabel( 'amplitude' ); legend( 'n=16' );3.clear;theta=-pi/2:0.01:pi/2; lamda=0.03;d=lamda/2;n1=16; beta=2*pi*d*(sin(theta)-pi/9)/lamda; z11=(n1/2)*beta;z21=(1/2)*beta; f1=sin(z11)./(n1*sin(z21));F1=abs(f1); figure(1); plot(theta,F1, 'b' ); xlabel( 'theta/radian' ); ylabel( 'amplitude' ); legend( 'n=16' );4.clear;theta=-pi/2:0.01:pi/2;lamda=0.03;d=lamda;n1=16; beta=2*pi*d*(sin(theta)-pi/9)/lamda; z11=(n1/2)*beta;z21=(1/2)*beta; f1=sin(z11)./(n1*sin(z21));F1=abs(f1); figure(1);plot(theta,F1, 'b' );xlabel( 'theta/radian' ); ylabel( 'amplitude' ); legend( 'n=16' );。

相控阵天线方向推导及仿真1、推导线阵天线方向图公式一个接收线阵，由等间距为d 的N 个各向同性单元组成，那么在θ方向，相邻单元接收信号的相位差为Ф=2πdλsinθ，线阵排列情况如图1所示。

图1 线阵排列示意图因为天线辐射方向图可以由天线上各种各样电流源辐射的单独贡献进行矢量叠加而得出，故各单元电压和为：E a =sin (ωt )+sin (ωt +ϕ)+sin (ωt +2ϕ)+⋯+sin⁡[ωt +(N −1)ϕ]将等式两边同时乘以2sin⁡(ϕ2)，根据积化和差、和差化积等相关数学公式，可得到如下公式：2sin (ϕ2)E a =cos (ωt −ϕ2)−cos (ωt +ϕ2)+cos (ωt +ϕ2)−cos (ωt −32ϕ)+⋯+cos (ωt +2N −32ϕ)−cos⁡(ωt +2N −12ϕ)整理得，2sin (ϕ2)E a =cos (ωt −ϕ2)−cos (ωt +2N−12ϕ)⁡⁡=2sin⁡(ωt +N −12ϕ)sin⁡(N2ϕ) 最终得到场强方向图，E a =sin⁡[ωt +(N −1)ϕ2⁄]sin⁡(Nϕ2⁄)sin⁡(ϕ2⁄)平方归一化后，得到辐射方向图（阵列因子）：|G a (θ)|=sin 2[Nπ(dλ)sinθ]N 2sin 2[π(dλ)sinθ]上式中，当(dλ)sinθ=0,±1,±2,···±n 时|G a (θ)|取得相等的最大值，但是我们只期望看到(dλ)sinθ=0的情况，取其他值产生的栅瓣是我们所不想见到的，为避免这种情况，特令d <λ。

前面的公式中认定主瓣指向为0°，当主瓣指向θ0方向时，则各向同性单元线阵的归一化辐射方向图为：G (θ)=sin 2[Nπ(dλ)(sinθ−sinθ0)]N 2sin 2[π(d λ)(sinθ−sinθ0)]此时，由于−2≤sin (θ)−sin (θ0)≤2，故防止产生栅瓣的条件为d <λ2⁄。

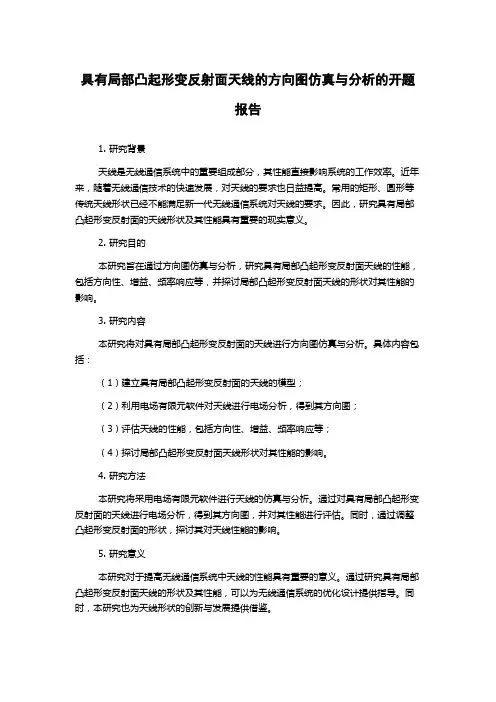

具有局部凸起形变反射面天线的方向图仿真与分析的开题
