USB摄像头工作原理讲解精编版

USB摄像头的工作原理2010-04-06 15:03摄像头的工作原理摄像头的工作原理大致为：景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。

注1：图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

注2：数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。

DSP结构框架:1. ISP(image signal processor)(镜像信号处理器)2. JPEG encoder(JPEG图像解码器)3. USB device controller(USB设备控制器)四、摄像头的主要结构和组件从摄像头的工作原理就可以列出摄像头的主要结构和组件：1、主控芯片（详情请参阅：《影响摄像头的关键元器件是什么？》）2、感光芯片（详情请参阅：《影响摄像头的关键元器件是什么？》）3、镜头（详情请参阅：《影响摄像头的关键元器件是什么？》）4、电源摄像头内部需要两种工作电压：3.3V和2.5V，因此好的摄像头内部电源也是保证摄像头稳定工作的一个因素。

五、摄像头的一些技术指标1、图像解析度/分辨率(Resolution)：●SXGA(1280 x1024)又称130万像素●XGA(1024 x768)又称80万像素●SVGA(800 x600)又称50万像素●VGA(640x480)又称30万像素(35万是指648X488)●CIF(352x288) 又称10万像素●SIF/QVGA(320x240)●QCIF(176x144)●QSIF/QQVGA(160x120)2、图像格式(image Format/ Color space)RGB24,I420是目前最常用的两种图像格式。

usb安卓行车记录仪原理
USB安卓行车记录仪原理：行车记录仪是一种基于安卓操作
系统的设备，通过USB接口连接到车辆电源上，并使用相机
模组来记录行车过程中的视频和音频。

它的基本原理是将录制的数据存储到SD卡中，然后通过USB接口传输到连接的安
卓设备上。

具体而言，USB安卓行车记录仪包含一个摄像头和一个数据
处理单元。

摄像头负责实时拍摄前方的道路和车辆情况，并将视频数据传输给数据处理单元。

数据处理单元将视频数据压缩，并通过USB接口传输到连接的安卓设备上。

USB安卓行车记录仪的数据处理单元通常包含一个特殊的芯片，用于视频数据的压缩和存储。

这些压缩算法通常采用
H.264或者H.265标准，以便实现高质量的视频录制并减小存
储空间占用。

此外，USB安卓行车记录仪还可以配备GPS模块，用于记录
车辆的行驶轨迹和车速等信息。

这些数据可以与视频数据结合在一起，提供更全面的行车记录。

在使用USB安卓行车记录仪时，用户只需将其插入车辆的
USB接口并连接到安卓设备上，就可以实时查看和存储行车
过程中的视频数据。

用户可以通过相应的安卓应用程序来管理和观看录制的视频，并可以选择将其存储到SD卡或者安卓设
备的内部存储器中。

总结来说，USB安卓行车记录仪通过摄像头和数据处理单元实现对行车过程的视频录制和存储，并通过USB接口传输到安卓设备上，为用户提供行车安全和证据保全的功能。

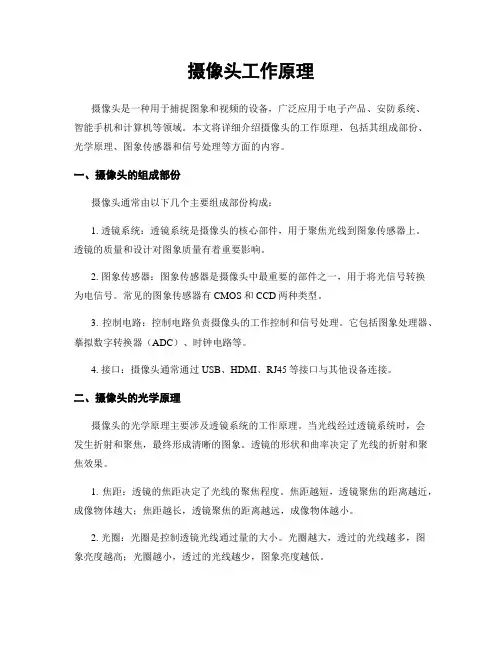

摄像头工作原理摄像头是一种用于捕捉图象和视频的设备，广泛应用于电子产品、安防系统、智能手机和计算机等领域。

本文将详细介绍摄像头的工作原理，包括其组成部份、光学原理、图象传感器和信号处理等方面的内容。

一、摄像头的组成部份摄像头通常由以下几个主要组成部份构成：1. 透镜系统：透镜系统是摄像头的核心部件，用于聚焦光线到图象传感器上。

透镜的质量和设计对图象质量有着重要影响。

2. 图象传感器：图象传感器是摄像头中最重要的部件之一，用于将光信号转换为电信号。

常见的图象传感器有CMOS和CCD两种类型。

3. 控制电路：控制电路负责摄像头的工作控制和信号处理。

它包括图象处理器、摹拟数字转换器（ADC）、时钟电路等。

4. 接口：摄像头通常通过USB、HDMI、RJ45等接口与其他设备连接。

二、摄像头的光学原理摄像头的光学原理主要涉及透镜系统的工作原理。

当光线经过透镜系统时，会发生折射和聚焦，最终形成清晰的图象。

透镜的形状和曲率决定了光线的折射和聚焦效果。

1. 焦距：透镜的焦距决定了光线的聚焦程度。

焦距越短，透镜聚焦的距离越近，成像物体越大；焦距越长，透镜聚焦的距离越远，成像物体越小。

2. 光圈：光圈是控制透镜光线通过量的大小。

光圈越大，透过的光线越多，图象亮度越高；光圈越小，透过的光线越少，图象亮度越低。

3. 对焦：透镜系统可以通过调整焦距来实现对焦。

当物体距离摄像头不同时，需要调整焦距以保持图象清晰。

三、摄像头的图象传感器图象传感器是摄像头中最重要的部件之一，它负责将光信号转换为电信号。

常见的图象传感器有CMOS和CCD两种类型。

1. CMOS传感器：CMOS传感器是一种较新的技术，具有低功耗、集成度高、成本低等优点。

CMOS传感器通过将光信号转换为电荷，并逐行读取，最终形成图象。

2. CCD传感器：CCD传感器是一种较早的技术，具有较高的图象质量和灵敏度。

CCD传感器通过将光信号转换为电荷，并在整个传感器上同时读取，最终形成图象。

USB高清摄像头方案简介USB高清摄像头方案是一种基于USB接口的摄像头解决方案，可以通过USB接口连接到计算机或其他设备，提供高清图像和视频捕捉功能。

USB摄像头方案广泛应用于视频会议、在线教育、安防监控、电子游戏等领域。

本文将介绍USB高清摄像头方案的基本原理、硬件配置和软件开发要点，以帮助读者了解和使用USB高清摄像头方案。

基本原理USB高清摄像头方案的基本原理是通过摄像头模块采集图像数据，然后将数据传输到计算机或其他设备。

以下是USB高清摄像头方案的基本工作流程：1.摄像头采集图像数据：摄像头模块使用光学元件和图像传感器来采集环境中的图像数据。

摄像头模块通常包括镜头、光圈、快门等组件，用于实现对图像的调节和控制。

2.图像压缩和编码：采集到的图像数据通常比较庞大，需要进行压缩和编码以减小数据量。

常用的图像压缩和编码算法包括JPEG、H.264等。

B传输：压缩和编码后的图像数据通过USB接口传输到计算机或其他设备。

USB接口提供了高速数据传输能力，可以满足高清摄像头方案的数据传输需求。

4.数据解码和处理：计算机或其他设备接收到图像数据后，需要进行解码和处理。

解码将压缩和编码后的数据转换回原始图像数据，然后可以进行后续的图像处理和应用开发。

硬件配置USB高清摄像头方案的硬件配置包括摄像头模块、驱动电路和USB接口电路。

摄像头模块摄像头模块是实现图像采集功能的关键组件。

摄像头模块的选型应根据实际需求考虑分辨率、像素大小、光圈、焦距、帧率等参数。

常用的摄像头模块包括CMOS和CCD摄像头模块，其中CMOS摄像头模块具有低功耗、低成本和高速度的优势，被广泛应用于USB高清摄像头方案中。

驱动电路驱动电路用于控制和驱动摄像头模块。

驱动电路通常包括信号放大电路、滤波电路、时钟电路、电源管理电路等。

驱动电路的设计需要考虑摄像头模块的接口和特性，以确保良好的图像质量和稳定性。

USB接口电路USB接口电路用于将图像数据传输到计算机或其他设备。

USB摄像头工作原理讲解USB摄像头是一种利用USB接口进行数据传输的摄像设备，它与电脑或其他设备连接后可以实时捕捉图像或视频，并将数据传输到计算机上进行处理或存储。

下面将从硬件和软件两个方面对USB摄像头的工作原理进行详细讲解。

一、硬件方面2.镜头系统：用于调整摄像头对光的敏感程度和焦距，决定成像质量。

镜头通常由多个透镜组成，可以通过调节距离和焦距来实现对焦调节。

3.图像处理芯片：负责对传感器捕捉到的数据进行处理和编码，然后传输给计算机。

处理芯片可以进行图像增强、降噪、图像压缩等功能，也可以支持自动对焦、自动曝光等功能。

B接口：USB摄像头通过USB接口与计算机连接。

USB接口是一种通用的接口标准，可以提供较高的传输速度和稳定性。

在连接时，USB摄像头会向计算机发送设备ID和USB视频类（UVC）标准请求，以与计算机建立通信。

二、软件方面1.驱动程序：USB摄像头连接到计算机后，需要安装相应的驱动程序。

驱动程序是用来与操作系统进行通信，使计算机可以识别摄像头并传输、处理图像数据。

目前大多数操作系统都支持USB摄像头驱动，所以插上摄像头后通常会自动安装对应的驱动程序。

2.视频采集：摄像头通过驱动程序向操作系统申请视频流数据的采集，操作系统通过USB接口接收并缓存数据。

采集到的数据以图像帧格式存放，一般包括图像的宽度、高度、颜色空间等信息。

3.图像处理和编码：接收到视频流数据后，操作系统会将数据传输给摄像头的处理芯片进行图像处理。

处理芯片可以对图像进行增强、降噪等处理，并将处理后的图像编码为JPEG、H.264等格式进行传输和存储。

4.图像传输和显示：处理后的图像数据通过USB接口传输给计算机，计算机接收到数据后可根据需要进行存储或传输至应用软件进行显示。

通常情况下，计算机上会安装相应的视频通信软件或应用程序，可以通过这些软件进行实时视频通话、拍照、录制等操作。

总结起来，USB摄像头通过图像传感器捕捉光信号，经过镜头系统调整焦距和敏感度，然后通过处理芯片进行图像处理和编码，最后数据通过USB接口传输给计算机进行处理和显示。

摄像头的工作原理说明加电路图随着中国网络事业的发展〔直接的说，电脑的外部环境的变化→宽带网络的普与〕，大家对电脑摄像头的需求也就慢慢的加强。

比如用他来处理一些网络可视、视频监控、数码摄影和影音处理等。

话说回来，由于其的相对价格比较低廉〔数码摄象机、数码照相机〕，技术含量不是太高，所以生产的厂家也就多了起来，中国IT市场就是如此，产品的质量和指标也就有比较大的差距。

一、首先来看看感光材料一般市场上的感光材料可以分为：CCD〔电荷耦合〕和CMOS〔金属氧化物〕两种。

前一种的优点是成像像素高，清晰度高，色彩还原系数高，经常应用在高档次数码摄像机、数码照相机中，缺点是价格比较昂贵，耗功较大。

后者缺点正好和前者互普，价格相对低廉，耗功也较小，但是，在成像方面要差一些。

如果你是需要效果好点的话，那么你就选购CCD元件的，但是你需要的￥就多一点了！二、像素也是一个关键指标现在市面上主流产品像素一般在130万左右，早些时候也出了一些10-30万左右像素的产品，由于技术含量相对较低效果不是很好，不久就退出历史舞台了。

这个时候也许有人会问，那是不是像素越高越好呢？从一般角度说是的。

但是从另一个方面来看也就不是那么了，对于同一个画面来说，像素高的产品他的解析图象能力就更高，呵呵，那么你所需要的存储器的容量就要很大了。

不然……我还是建议如果你选购的时候还是选购市面上比较主流的产品。

毕竟将来如果出问题了保修也比较好。

三、分辨率是大家谈的比较多的问题我想我没有必要到这里说分辨率这个东东了，大家最熟悉的应该就是：A：你的显示器什么什么品牌的。

分辨率可以上到多高，刷新率呢？B：呵呵，还好了，我用在1024*768 ，设计的时候就用在1280*1024。

玩游戏一般就800*600了。

但是摄像头的分辨率可不完全等同于显示器，切切的说，摄像头分辨率就是摄像头解析图象的能力。

现在市面上较多的CMOS的一般在640*480，有是也会在8 00*600。

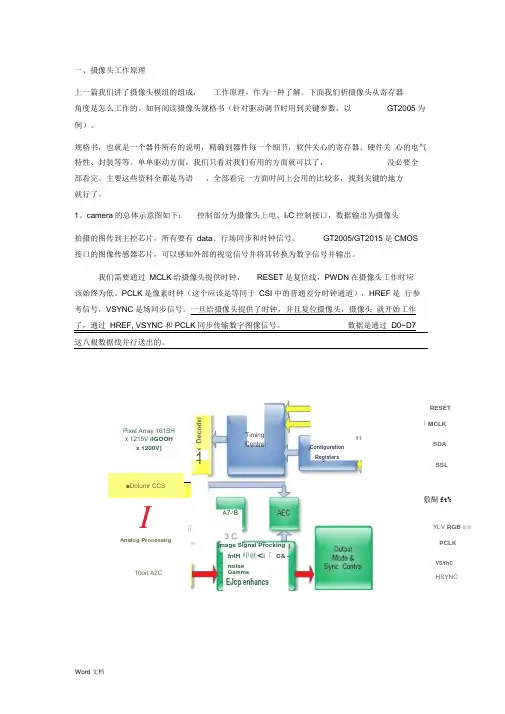

■Dolumr CCS £f fI Analog Processirg//薄i10oit A2CRESETI MCLKSDASSL敷醐ft%YLV RGB拍隹PCLKVSYhCHSYNC一、摄像头工作原理上一篇我们讲了摄像头模组的组成，工作原理，作为一种了解。

下面我们析摄像头从寄存器角度是怎么工作的。

如何阅读摄像头规格书（针对驱动调节时用到关键参数，以GT2005为例）。

规格书，也就是一个器件所有的说明，精确到器件每一个细节，软件关心的寄存器、硬件关心的电气特性、封装等等。

单单驱动方面，我们只看对我们有用的方面就可以了，没必要全部看完。

主要这些资料全都是鸟语，全部看完一方面时间上会用的比较多，找到关键的地方就行了。

1、camera的总体示意图如下：控制部分为摄像头上电、I2C控制接口，数据输出为摄像头拍摄的图传到主控芯片，所有要有data、行场同步和时钟信号。

GT2005/GT2015是CMOS 接口的图像传感器芯片，可以感知外部的视觉信号并将其转换为数字信号并输出。

我们需要通过MCLK给摄像头提供时钟，RESET是复位线，PWDN在摄像头工作时应该始终为低。

PCLK是像素时钟（这个应该是等同于CSI中的普通差分时钟通道），HREF是行参考信号，VSYNC是场同步信号。

一旦给摄像头提供了时钟，并且复位摄像头，摄像头就开始工作了，通过HREF, VSYNC和PCLK同步传输数字图像信号。

数据是通过D0~D7这八根数据线并行送出的。

Pixel Array 161SH x 1215V ilGOOHx 1200V}Timing11ContraA7-r B3 CGammaEJcp enhancsConfigurationRegisters1mage Signal ProckingfntH 叩就＜i「C& -noise(1) 、Pixel ArrayGT2005阵列大小为 1268列、1248行，有效像素为 1616列，1216行。

USB工作原理USB（Universal Serial Bus）是一种通用的串行总线接口，用于连接计算机和外部设备。

USB接口已成为现代计算机和电子设备中最常用的接口之一。

USB接口具有插拔方便、高速传输、广泛兼容等特点，广泛应用于打印机、摄像头、键盘、鼠标、移动存储设备等各种外部设备。

USB接口的工作原理可以分为硬件层和软件层两个部分。

硬件层工作原理：1. 物理连接：USB接口采用四根线缆进行连接，包括两根数据线（D+和D-）、一根电源线（VCC）和一根地线（GND）。

2. 插拔检测：当设备插入USB接口时，USB控制器会检测到插入事件，并发送插拔信号给主机。

3. 供电与电源管理：USB接口可以为外部设备提供电源，同时也可以通过电源管理功能对设备进行电源管理。

4. 数据传输：USB接口支持全双工通信，数据传输速率可以达到480 Mbps （USB 2.0标准）或更高。

5. 错误检测和纠正：USB接口使用差分信号传输数据，通过差分信号可以实现对传输过程中的错误进行检测和纠正。

软件层工作原理：1. 主机控制器：计算机上的USB主机控制器负责管理USB接口和外部设备的通信。

主机控制器通过USB驱动程序与操作系统进行交互。

2. 设备描述符：每个USB设备都有一个设备描述符，其中包含设备的厂商ID、产品ID、设备类别等信息。

主机控制器通过设备描述符识别设备并加载相应的驱动程序。

3. 驱动程序：USB设备需要特定的驱动程序才能与计算机进行通信。

驱动程序负责解析设备描述符、控制设备的功能和数据传输等操作。

4. 控制传输：USB设备和主机之间的通信通过控制传输进行。

控制传输用于设备的初始化、配置和控制命令的传输。

5. 数据传输：USB设备可以进行数据的输入和输出。

数据传输可以通过批量传输、中断传输和等时传输等方式进行。

总结：USB接口的工作原理涉及硬件层和软件层两个部分。

在硬件层，USB接口通过物理连接、插拔检测、供电与电源管理、数据传输和错误检测和纠正等方式实现设备和主机之间的通信。

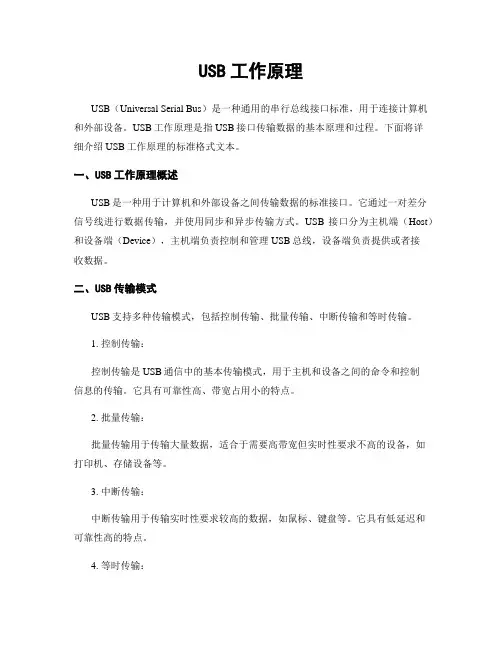

USB工作原理USB（Universal Serial Bus）是一种通用的串行总线接口标准，用于连接计算机和外部设备。

USB工作原理是指USB接口传输数据的基本原理和过程。

下面将详细介绍USB工作原理的标准格式文本。

一、USB工作原理概述USB是一种用于计算机和外部设备之间传输数据的标准接口。

它通过一对差分信号线进行数据传输，并使用同步和异步传输方式。

USB接口分为主机端（Host）和设备端（Device），主机端负责控制和管理USB总线，设备端负责提供或者接收数据。

二、USB传输模式USB支持多种传输模式，包括控制传输、批量传输、中断传输和等时传输。

1. 控制传输：控制传输是USB通信中的基本传输模式，用于主机和设备之间的命令和控制信息的传输。

它具有可靠性高、带宽占用小的特点。

2. 批量传输：批量传输用于传输大量数据，适合于需要高带宽但实时性要求不高的设备，如打印机、存储设备等。

3. 中断传输：中断传输用于传输实时性要求较高的数据，如鼠标、键盘等。

它具有低延迟和可靠性高的特点。

4. 等时传输：等时传输用于传输对实时性要求非常高的数据，如音频和视频流。

它要求数据以固定的速率传输，不能浮现丢失或者延迟。

三、USB传输层协议USB传输层协议定义了数据的传输方式和传输格式，包括数据包的组织、错误检测和纠正机制等。

1. 数据包组织：USB数据包由同步标志、包头、数据和校验码组成。

同步标志用于同步数据传输，包头包含了数据包的长度和类型信息，数据部份存储实际的数据，校验码用于检测数据传输过程中的错误。

2. 错误检测和纠正：USB使用循环冗余校验（CRC）来检测和纠正数据传输过程中的错误。

接收端会对接收到的数据进行CRC校验，如果发现错误，则会请求重新传输。

四、USB物理层USB物理层定义了USB接口的电气特性和连接方式，包括信号的电压范围、传输速率和连接器类型等。

1. 电气特性：USB使用差分信号进行数据传输，其中D+和D-是一对差分信号线。
