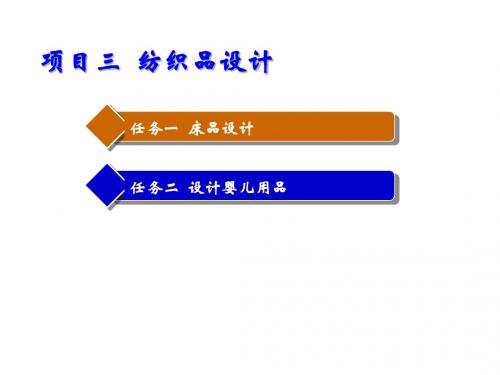

项目三 纺织品设计
任务一 床品设计
任务二 设计婴儿用品
学习目标



了解纺织品设计的方法。 巩固利用【轮廓】工具设置线形的方法。 巩固【钢笔】工具和【形状】工具的使用方法。 掌握连续移动复制图形的方法。 掌握以中心等比例缩小复制图形的方法。 了解图形的群组与结合。 熟悉修剪工具的使用。 学习利用【刻刀】工具分割图形的方法。 掌握【排列】/【顺序】命令的应用。
【知识链接】 选择两个或两个以上的图形后，利用属性栏中 的修整按钮工具组，可以对选择的图形进行相应的 修整，分别为焊接、修剪、相交、简化、前减后、 后减前和创建围绕选定对象的新对象。 单击属性栏中的【焊接】按钮或执行【排列】/ 【造形】/【焊接】命令，可将选择的图形焊接为一 个整体图形。
单击属性栏中的【修剪】按钮或执行【排列】/ 【造形】/【修剪】命令，可对选择的图形进行修剪 运算，产生一个相减后的图形形状。 单击属性栏中的【相交】按钮或执行【排列】/ 【造形】/【相交】命令，可对选择的图形进行相交 运算，产生一个相交后的图形形状，即将多个图形 中未重叠的部分删除，只保留重叠的图形。

单击属性栏中的【后减前】按钮或执行【排列】 /【造形】/【后减前】命令，可将图形前后重叠的部 分修剪，只保留后面图形不重叠的部分。新图形的 属性与下方图形的属性相同。 单击属性栏中的【创建围绕选定对象的新对象】 按钮或执行【效果】/【创建边界】命令，可根据选 择的图形的外边界创建一个新的图形。
任务一 床品设计
本任务来设计床上用品，包括图案设计及被 套和枕套的设计。 【步骤图解】 床上用品的制作过程示意图如图所示。
【设计思路】 这是一款儿童用床品三件套，包括被套和两 个枕套。由于是儿童用品，在设计时采用了颜色 纯度比较高的黄色作为底色，非常适合儿童的视 觉要求。装饰边以及大花卉图案，颜色艳丽，醒 目突出，都很适合儿童的口味。 【步骤解析】 具体操作步骤详见教材。

中文CorelDRAW_X3教程_第3章[1]

中文CorelDRAW_X3教程_第3章[1]

（2）如果在对话框中单击“全部添加”按钮，可将所有 “喷涂列表”中的喷涂元素添加到“播放列表”中；单击“清除” 按钮，可将“播放列表”中所选择的喷涂元素删除；单击“向上” 按钮 与“向下”按钮 ，可改变播放列表中所选喷涂元素的位
置；单击“旋转”按钮 ，可将播放列表中所选喷涂元素的顺序 颠倒。
图3.4.8 选择喷涂元素
四、书法模式 使用书法艺术笔工具可以绘制出类似于书法笔画过的图形效 果。在艺术笔工具属性栏中单击“书法工具”按钮 ，将鼠标指 针移至绘图区中，按住鼠标左键并拖动，即可绘制出如图3.4.13 所示的图形。
图形对象，再进行绘制。 如果在喷涂文件下拉列表框中没有找到需要的喷涂图形，可 自定义喷涂。其操作方法很简单，只需要先绘制出所需的喷涂或 导入喷涂，并将其选中，在喷涂文件下拉列表中选择“新喷涂列 表”选项，并用鼠标单击所绘的喷涂，然后单击喷罐工具属性栏 中的“添加到喷涂列表”按钮 ，即可将绘制的喷涂添加到喷涂 列表中。
图3.3.2 绘制折线
图3.3.3 绘制封闭图形
贝塞尔工具与手绘工具不同，手绘工具是在绘制好一条直 线后，在其他位置拖动鼠标可绘制另一段直线，而贝塞尔工具 是连续绘制直线形成折线。如果要使用贝塞尔工具绘制不连续 的多段直线，可以在绘制好第一段直线后，单击工具箱中的 “挑选工具”按钮 ，切换为挑选工具，然后单击工具箱中的 “贝塞尔工具”按钮 切换为贝塞尔工具，再在其他位置单击 鼠标左键绘制另一段直线。
图3.2.4 鼠标指针在节点上显示的状态
图3.2.5 绘制封闭的曲线图形
三、设置手绘工具属性 如对所绘线条的外形不满意，可单击属性栏中的起始箭头选 择器下拉按钮 与终止箭头选择器下拉按钮 ，在弹出的箭
头样式列表中可为所选的线条选择始点与终点箭头样式。手绘工 具属性栏如图3.2.6所示。

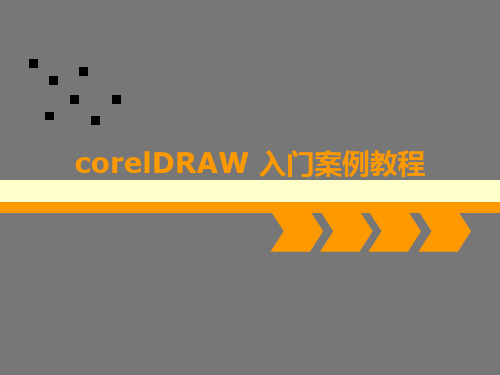

corelDRAW入门案例教程

corelDRAW入门案例教程

CorelDRAW 的入门知识
• CorelDRAW的组件
➢ 进入CorelDRAW X6之后，呈现在屏幕上的是一个基本的工作窗口，主要包
含了标题栏、菜单栏、工具栏、属性栏、工具箱、状态栏、标尺、泊坞窗和 调色板等内容，如图所示。
CorelDRAW 的入门知识
• 显示和隐藏工具栏
➢ CorelDRAW X6的工作界面并不是一成不变的，根据实际需要，可以
➢ (4)TIFF格式，这是最常用的图像文件格式。它既能用于MAC（苹果 电脑）也能用于PC（个人电脑）。它是PSD格式外惟一能存储多个通 道、多个图层的文件格式。
➢ (5)BMP格式，此种格式文件几乎不压缩，占用磁盘空间较大，存储
格式可以为1bit、4bit、8bit、24bit，支持RGB、索引、灰度和位图 色彩模式，但不支持Alpha通道。这是Windows环境下最不容易出问 题的格式。
大的排版功能，用户可利用该软件设计出丰富的版式。
CorelDRAW 的入门知识
• CorelDRAW 的储存格式
在CorelDRAW X6中，完成对图像的编辑和修改后，需要将作品保存起 来或导出，在存储时需要选择存储格式。下面简要介绍一下常见的文件存储 格式。
➢ (1)CDR格式，这是CorelDRAW的专有格式，也就是说用CDR格式存储的文
CorelDRAW 的入门知识
• CorelDRAW X6的功能
• 绘制与处理矢量图：CorelDRAW X6可以很方便的利用图形工具直接绘制出
各种图形，还可以对绘制的对象进行各种排列组合、焊接、修剪、镜面等操 作。
• 位图处理：CorelDRAW处理位图的功能也十分强大。它不但可以直接处理位
图，还可以把矢量图转换成位图，或把位图转换成矢量图。

CorelDRAW实例教程(2024)

CorelDRAW实例教程(2024)

重命名图层
为图层指定有意义的 名称。
删除图层
删除不再需要的图层 。
图层顺序调整
调整图层的堆叠顺序 以改变对象的显示顺 序。
图层属性设置
设置图层的可见性、 可打印性等属性。
2024/1/26
8
02 图形绘制与编辑 技巧
2024/1/26
9
绘制基本图形及组合
2024/1/26
矩形、椭圆和多边形的绘制
选择曲线后，使用“属性栏”中的“ 平滑度”滑块调整曲线的平滑程度， 或使用“形状工具”中的平滑功能对 局部进行平滑处理。
2024/1/26
11
颜色填充与轮廓设置
颜色填充
选择图形后，使用工具箱中的“ 填充工具”为图形填充颜色，或 使用“对象属性”泊坞窗中的“ 填充”选项设置填充颜色、渐变
和纹理等效果。
32
网站UI设计案例分享
01
02
案例一
案例二
网站首页设计。通过CorelDRAW的 页面布局和图形处理功能，设计美观 、易用的网站首页，包括页面结构、 色彩搭配、图标设计等内容的呈现。
网站内页设计。运用CorelDRAW的 多种功能，设计符合网站整体风格的 网站内页，包括页面布局、图片处理 、文字排版等技巧。
使用工具箱中的相应工具，在画布上单击并拖动以创建所 需形状。
图形的组合与排列
选择多个图形后，使用“对象”菜单中的“组合”命令将 它们组合成一个整体，或使用“排列”命令调整图形之间 的层次关系。
图形的对齐与分布
选择多个图形后，使用“对象”菜单中的“对齐与分布” 命令，可将它们按照指定方式对齐或均匀分布。
2024/1/26
03
对齐与分布
在图文混排时，可以利用“对齐和分布”工具栏对图形和文本进行精确

图形设计基础——CorelDRAW X3中文版第七章课件

图形设计基础——CorelDRAW X3中文版第七章课件

4 即可创建向图形内放射的轮廓图效果，如下图所示。
5 选择已经应用轮廓图效果的对象，单击属性栏中的“轮廓色”下 拉按钮，弹出下图所示的列表框。
6 在其中单击“红色”后，即可在轮廓图中出现轮廓色的 颜色过度效果，如下图所示。
7 在“轮廓工具”的展开工具栏中，单击“轮廓画笔对话框 ”按钮，弹出“轮廓笔”对话框，在“宽度”文本框中设置 为“2.0mm”，轮廓宽度效果如下图所示。
7.2 【案例2】制作旋彩五角星
7.2.1 案例介绍
本例将学习制作旋彩五角星。通过制作旋彩五角星来进 一步学习【交互式轮廓图】工具的应用方法。效果如下 图:
7.2.2 操作步骤
1 单击【文件】/【新建】命令，新建一个空白文档。 2 使用多边形工具在绘图窗口中绘制一个五角星。 3 保持五角星的选取状态，选择【交互式轮廓图工具】， 将轮廓图属性栏设置如下图所示。
7 单击属性栏中的【起始和结束对象属性】按钮，在弹出的 选项面板中选择【显示起点】选项，将调和图形的起始图形 选择，然后在图形上再次单击，使其出现如下图(左)所示的 旋转符号。
8 设置属性栏中【旋转角度】选项参数为“5”，按 Enter键确定图形的旋转。 9 利用【选择】工具将图形全部选择，单击【起始和结 束对象属性】选项面板中的【显示终点】选项，将调和 图形的结束图形选择然后在图形上再次单击，使其出现 旋转符号。 10 设置属性栏中【旋转角度】选项参数为“355”，按 Enter键确认图形的旋转。调整旋转角度后的图形如下 图(右)所示。
8 选择最左边的垂直矩形，同样在【变换】泊坞窗中设定【 角度】为15，连续单击【应用到再制】按钮6下，效果如下 图所示。
提示：在【Байду номын сангаас换】泊坞窗中，如果【角度】为正数

《Coreldraw X5平面设计案例教程》教学课件 第3章

《Coreldraw X5平面设计案例教程》教学课件 第3章

选取一个节点
选取多个节点
使用“形状工具〞直接编辑路径
使用“形状工具〞可直接拖动节点、控制柄端点或节点间线段，以及增加、 删除节点来调整路径形状。 首先利用“形状工具〞单击曲线，显示曲线上的所有节点,然后执行如下操 作： 单击节点、曲线节点的控制柄或路径的某个线段并拖动，均可调整路径形 状。 在要添加节点处双击，可为路径添加一个节点；双击某个节点，或选择节 点后按【Delete】键可删除节点。
合并
修剪
相交
简化
移除后面对象 移除前面对象
边界
改变路径的角效果
在CorelDRAW X5中，利“圆角/扇形角/倒棱角〞泊坞窗可以非常方便地改变路径 的角效果，如生成圆角、扇形角和倒棱角。
原效果
任务实施——绘制卡通工具
本例通过绘制以下图所示的卡通工具，学习“涂抹笔刷工具〞、“粗糙笔 刷工具〞、“造形〞命令和“圆角/扇形角/倒棱角〞泊坞窗的用法
显示对象上 的所有节点
单击节点、节点控制柄或线段并拖动
使用属性栏编辑路径
在CorelDRAW中，利用“形状工具〞并结合其属性栏可以对节点和线段进行 更全面的编辑操作，如添加/删除锚点、闭合/断开路径、转换节点类型等 操作，以使所绘曲线符合设计要求。
任务实施——绘制卡通字母
本例通过绘制以下图所示的卡通字母，学习使用“形状工具〞与其属性栏 调整路径形状的方法。
使用“橡皮擦工具〞擦除对象
使用“橡皮擦工具〞可以将图形和位图中不需要的局部擦除。同样，“橡 皮擦工具〞也只能擦除单一的图形对象。
选中要擦除的对象
利用“橡皮擦工具〞在要 擦除的对象上按下鼠标左 键并拖动,即可擦除对象
使用“虚拟段删除工具〞删除图形相交 局部
使用“虚拟段删除工具〞可以删除相交图形的重叠局部。

CorelDRAWX6核心应用案例教程第3章常用工具和泊坞窗课件

4.渐变填充的样式 绘制一个图形，在“渐变填充”对话框中的“预设”选项 中包含了CorelDRAW预设的一些渐变效果。选择好一个预设 的渐变效果，单击“确定”按钮，可以完成渐变填充。
“渐变填充”对话框中的“预设”选项
3.3.5 图样填充
“图样填充”是由矢量和线描式图像来生成。可以将预设图案以 平铺的方式填充到图形中。
填充预设颜色效果
3.3.4 渐变填充
3.使用“渐变填充”对话框填充 选择“填充”工具展开工具栏中的“渐变填充”工具，弹 出“渐变填充”对话框。在对话框中的“颜色调和”设置区中 可选择渐变填充的两种类型：“双色”或“自定义”渐变填充。
“双色”渐变填充的对话框
“自定义”单选项的对话框
3.3.4 渐变填充
效果图
3.4.2 对象的缩放
1．使用鼠标缩放对象 使用“选择”工具选取要缩放的对象，对象的周围出现控制手柄。 用鼠标拖曳控制手柄可以缩放对象。 2．使用“自由变换”工具缩放对象 选择“选择”工具并选取要缩放的对象，对象的周围出现控制手 柄。选择“选择”工具展开式工具栏中的“自由变换”工具，选中 “自由缩放”按钮 ，在属性栏中进行设置缩放对象。 3．使用“变换”泊坞窗缩放对象 使用“选择”工具选取要缩放的对象，选择“窗口 > 泊坞窗 > 变换 > 大小”命令，或按Alt+F10组合键，弹出“变换”泊坞窗。设 置参数缩放对象。 选择“窗口 > 泊坞窗 > 变换 > 缩放和镜像”命令，或按Alt+F9 组合键，在弹出的“变换”泊坞窗中可以对对象进行缩放。
3.2.1 课堂案例——制作圣诞卡
使用文本工具、填充工具添加文字；使用文本属性面板调 整文字字距。
效果图
3.2.2 文本工具

《CorelDRAW X7平面设计案例教程》教学课件 第3章 绘制基本图形

1
目录页
Contents Page
案例1 绘制笔记本——使用矩形和椭圆工具组 案例2 绘制吊牌——使用多边形与星形工具 案例3 绘制月历——使用图纸工具和螺纹工具 案例4 绘制桌面壁纸——使用其他工具 课堂实训——绘制促销单
2
案例1 绘制笔记本——使用矩形和椭圆工具组
案例说明
利用“矩形工具〞 和“3点矩形工具〞 可以绘制出任意比例和方向的矩形、正方形及 各种圆角矩形；利用“椭圆形工具〞 和“3点椭圆形工具〞 可以绘制出椭圆、圆、饼形及 弧形。下面就来学习这几个工具的使用方法。
图3-2 选择“3点矩形工具”
（a）
（b）
（c）
图3-3 使用“3点矩形工具”绘制矩形
6
（三） 绘制圆角、扇形角或倒棱角矩形
要制作圆角、 扇形角或倒棱角矩形， 可选中绘制的矩形或正方形， 在矩形工具属性 栏（见图3-4）中单击“圆角”按钮、 “扇形角”按钮 或“倒棱角”按钮 ，然后在“转 角半径”编辑框中设置数值，按【Enter】键，即可得到圆角、扇形角或倒棱角的矩形或正方形， 如图3-5所示。
选项，打开“变换”泊坞窗，接着在“位置”参数界面中设置x为0 mm，y为－20 mm，“副
12 本”为12，再单击“应用”按钮，即可将选中的对象垂直向下复制12份，如图3-19所示。
图3-19 复制对象
21
13
利用“选择工具” 框选全部的弧形和正圆形，然后按键盘中的【↑】键，将它们整体上移至 合适的位置，如图3-20所示。
案例说明
利用“多边形工具” 可以绘制多边形，并且利用属性栏还可以设置多边形的边数；使 用“星形工具” 和“复杂星形工具” 可绘制星形和复杂星形，并且利用属性栏还可以设 置其边数和各尖角的角度。

中文版CorelDRAW X3 第3章


（2）在“喷涂文件列表”中根据需要选择合适的图案。
（3）在“要喷涂的对象大小”微调框
中设置合
适的百分比。在曲线绘制的过程中，喷绘对象的大小沿着 曲线按设定的百分比进行递增或递减。 （4）在“选择喷涂顺序”下拉列表 的喷绘图案出现顺序。 中选择合适
（5）单击属性栏中的“手绘平滑”框
，弹出一个
滑块可进行平滑度的调整。其绘图方式与手绘工具相同， 效果如图3.1.13所示。
图形旋转的增量。选中“基于路径”单选按钮，则喷绘物 体会基于曲线的路径旋转；选中“基于页面”单选按钮， 则喷绘物体会基于页面旋转。
创建新的喷绘物体。 （1）在属性栏中的“喷涂文件列表”下拉列表 中选择“新喷涂列表”。 。
（2）用鼠标选定需要添加到“喷涂文件列表”的新喷绘
图案，再单击属性栏中的“添加到喷涂列表”按钮 弹出如图3.1.14所示的对话框。 提示：在如图3.1.14所示的对话框中可以编辑喷绘物体， 如清除、添加、移除等。 ，将
第3章 图形的绘制
3.1 线条的绘制 3.2 几何图形的绘制 3.3 卡通图形
3.4 会员卡
过关练习
3.1 线条的绘制
在CorelDRAW中用户可绘制出各式各样的线条， CorelDRAW X3向用户提供了4种绘制直线、曲线的方法，
即手绘工具、贝塞尔工具和艺术笔工具。下面将分别进行
则笔尖垂直。
图3.1.17 书法模式绘图效果
5．压力模式绘制曲线
（1）选择工具箱中的艺术笔工具
的“压力模式”按钮
，单击属性栏中
，如图3.1.18所示。
图3.1.18 “压力笔艺术笔样式”属性栏
（2）在其属性栏中设置艺术笔工具的宽度，就可拖动
鼠标进行绘制。其绘制方式与手绘工具相同，效果如图 3.1.19所示。 提示：用鼠标操作时，可通过按键盘上的上下键来改变 曲线的宽度值。按住向下的方向键不放会使曲线的宽度逐渐 变窄；按住向上的方向键不放会使曲线宽度逐渐加宽。

coreldraw中学习教程和案例

目录一、R如何调文字的行距 (3)二、reldraw抠图：使用cdr将图片背景图去掉 (4)三、怎么在CorelDRAW中抠图 (9)四、coreldraw如何取消透明度及使用方法 (11)五、corel knockout怎样抠取透明对象 (16)六、coreldraw报纸文字怎样排版 (18)七、coreldraw平面图制作 (26)八、coreldraw怎么截图 (30)九、coreldraw格式刷的应用 (33)十、coreldraw怎么截图、抠图、修剪图片 (35)十一、coreldraw怎样制作积雪效果 (37)十二、coreldraw使用曲线工具绘制绿叶 (40)十三、coreldraw快捷方式 (45)十四、怎么用CorelDRAW制作一个商业名片 (55)十五、coreldraw怎样做出图中的格子状效果 (57)十六、coreldraw 图框剪裁 (59)十七、coreldraw怎样制作表格 (61)十八、coreldraw文字路径 (66)十九、coreldraw制作宣传单实例 (69)二十、coreldraw怎样绘制五角星 (75)二十一、怎样在CorelDraw绘制立体花纹字效果 (77)二十二、怎样在coreldraw中去掉文本框 (81)二十三、coreldraw怎样使用合并打印自动编号 (83)二十四、coreldraw怎样制作三维效果图 (89)二十五、coreldraw怎样放大缩小 (91)二十六、coreldraw怎样绘制汽车 (93)二十七、如何在CorelDRAW中使段落文本绕图 (99)二十八、coreldraw放入容器中命令的应用 (104)二十九、coreldraw怎样制作镂空球 (107)三十、coreldraw如何制作倒影 (109)三十一、coreldraw怎样绘制纸杯的扇形 (111)三十二、coreldraw如何渐变填充 (113)三十三、coreldraw怎样制作模糊效果 (118)三十四、coreldraw绘制图案底纹立体字的方法 (124)三十五、coreldraw怎样让渐变效果更平滑 (127)三十六、CorelDRAW文件损坏的几种解决方法 (132)三十七、利用CDR进行广告条幅banner设计 (133)三十八、coreldraw怎样改变字母和文字的大小 (139)三十九、coreldraw如何绘制透明泡泡 (143)四十、教你CorelDRAW绘制酒瓶实例图文 (146)四十一、Coreldraw怎么绘制漂亮花纹 (152)四十二、coreldraw如何绘制金币 (156)四十三、coreldraw怎样等比例分割 (158)四十四、在coreldraw中制作透明奶油字 (162)四十五、coreldraw怎样制作丝带 (166)四十六、怎样在coreldraw中用画笔绘制边框 (168)四十七、用CorelDRAW设计海报的实例 (171)一、R如何调文字的行距CDR是强大的排版软件，所以文字的排列是至关重要的，如何调整字的间距也是必须精通的。
