新型食用菌全自动胶囊接种机的设计

全自动胶囊充填机模具NJP设备工艺原理在药品制造和包装中，全自动胶囊充填机是一种非常重要的设备。

在制药过程中，使用全自动胶囊充填机可以提高生产效率和精度，并且减少错误和浪费。

在本文中，我们将介绍胶囊充填机中一项非常重要的部分——模具，以及全自动胶囊充填机(NJP)的工艺原理。

胶囊充填机模具的设计和制造过程胶囊充填机模具是制成药物胶囊时使用的一种工具。

这些模具通常由不锈钢或铝制成，并在模锭机上使用。

在制造这些模具时，设计者需要考虑许多因素，例如流动性和湿度等药物属性，以及胶囊的大小和形状。

一般而言，胶囊有不同的规格，分别是#000、#00、#0、#1、#2、#3、#4、#5，模具的大小也需要与之匹配。

制造模具的第一步是绘图，然后经过切割、精密加工和磨削，最终制成预期的模具形状。

在制造过程中，需要确保模具的尺寸和形状达到工业标准要求，以确保胶囊能够被塞进模具中并正确填充药物。

胶囊充填机的工艺原理胶囊充填机通常包含一个储药器、一个液压系统和一个机械臂。

在使用胶囊充填机时，操作员可以将预先准备好的药粉倒入储药器的料斗中。

然后，操作员可以手动选择填充剂的容量、速度和喷头的位置，以适应药物的特性以及不同尺寸的胶囊。

一旦操作员完成了所有设置，液压系统将胶囊升起并带入模具中。

在填充后，液压系统会将胶囊送回到原位，然后使用机械臂将填充好的胶囊从模具中取出。

在这个过程中，胶囊充填机会根据预设的参数和药物性质自动进行控制。

这些参数包括前置负压、主动负压、量检测值和翻转角度等。

一旦填充完毕，操作员可以将填充好的胶囊运送到其他设备上进行标记和包装，以便进一步使用或出售。

NJP设备NJP设备是一种全自动胶囊充填机，它可以自动完成充填空心胶囊。

NJP设备具有高效性、精度高、低噪音、维护成本低等优点。

由于其自动化和高效性，NJP设备在制药行业中被广泛使用。

NJP具有许多优点。

首先，它可以在短时间内高效完成大量生产任务。

其次，由于其高精度和高速度，它能够确保制成的所有产品都符合高标准和整洁的外观。

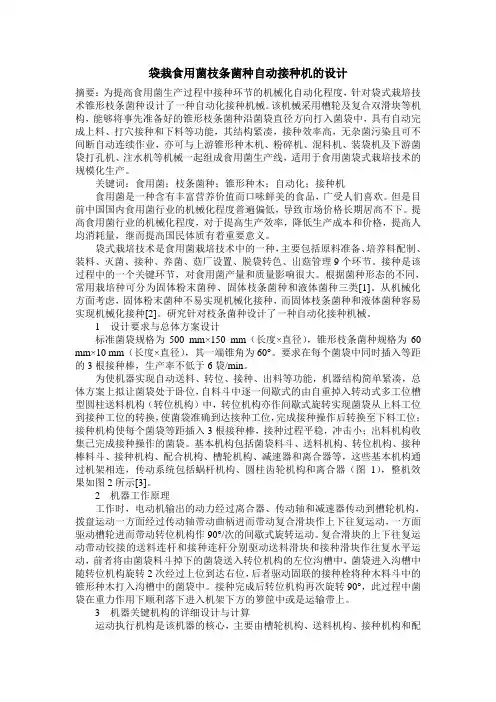

袋栽食用菌枝条菌种自动接种机的设计摘要：为提高食用菌生产过程中接种环节的机械化自动化程度，针对袋式栽培技术锥形枝条菌种设计了一种自动化接种机械。

该机械采用槽轮及复合双滑块等机构，能够将事先准备好的锥形枝条菌种沿菌袋直径方向打入菌袋中，具有自动完成上料、打穴接种和下料等功能，其结构紧凑，接种效率高，无杂菌污染且可不间断自动连续作业，亦可与上游锥形种木机、粉碎机、混料机、装袋机及下游菌袋打孔机、注水机等机械一起组成食用菌生产线，适用于食用菌袋式栽培技术的规模化生产。

关键词：食用菌；枝条菌种；锥形种木；自动化；接种机食用菌是一种含有丰富营养价值而口味鲜美的食品，广受人们喜欢。

但是目前中国国内食用菌行业的机械化程度普遍偏低，导致市场价格长期居高不下。

提高食用菌行业的机械化程度，对于提高生产效率，降低生产成本和价格，提高人均消耗量，继而提高国民体质有着重要意义。

袋式栽培技术是食用菌栽培技术中的一种，主要包括原料准备、培养料配制、装料、灭菌、接种、养菌、菇厂设置、脱袋转色、出菇管理9个环节。

接种是该过程中的一个关键环节，对食用菌产量和质量影响很大。

根据菌种形态的不同，常用栽培种可分为固体粉末菌种、固体枝条菌种和液体菌种三类[1]。

从机械化方面考虑，固体粉末菌种不易实现机械化接种，而固体枝条菌种和液体菌种容易实现机械化接种[2]。

研究针对枝条菌种设计了一种自动化接种机械。

1 设计要求与总体方案设计标准菌袋规格为500 mm×150 mm（长度×直径），锥形枝条菌种规格为60 mm×10 mm（长度×直径），其一端锥角为60°。

要求在每个菌袋中同时插入等距的3根接种棒，生产率不低于6袋/min。

为使机器实现自动送料、转位、接种、出料等功能，机器结构简单紧凑，总体方案上拟让菌袋处于卧位，自料斗中逐一间歇式的由自重掉入转动式多工位槽型圆柱送料机构（转位机构）中，转位机构亦作间歇式旋转实现菌袋从上料工位到接种工位的转换，使菌袋准确到达接种工位，完成接种操作后转换至下料工位；接种机构使每个菌袋等距插入3根接种棒，接种过程平稳，冲击小；出料机构收集已完成接种操作的菌袋。

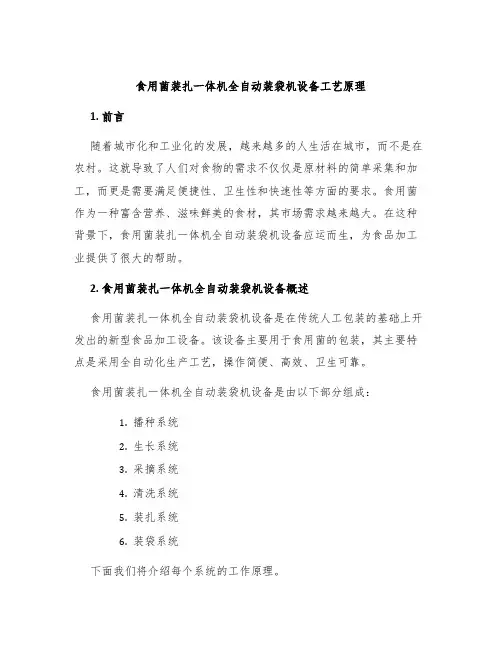

食用菌装扎一体机全自动装袋机设备工艺原理1. 前言随着城市化和工业化的发展，越来越多的人生活在城市，而不是在农村。

这就导致了人们对食物的需求不仅仅是原材料的简单采集和加工，而更是需要满足便捷性、卫生性和快速性等方面的要求。

食用菌作为一种富含营养、滋味鲜美的食材，其市场需求越来越大。

在这种背景下，食用菌装扎一体机全自动装袋机设备应运而生，为食品加工业提供了很大的帮助。

2. 食用菌装扎一体机全自动装袋机设备概述食用菌装扎一体机全自动装袋机设备是在传统人工包装的基础上开发出的新型食品加工设备。

该设备主要用于食用菌的包装，其主要特点是采用全自动化生产工艺，操作简便、高效、卫生可靠。

食用菌装扎一体机全自动装袋机设备是由以下部分组成：1.播种系统2.生长系统3.采摘系统4.清洗系统5.装扎系统6.装袋系统下面我们将介绍每个系统的工作原理。

3. 食用菌装扎一体机全自动装袋机设备各系统的工作原理3.1 播种系统食用菌播种一般采用散装播种或种植块播种两种方式。

无论哪种方式，播种时都需要保持一定的湿度，以便于其发芽生长。

在食用菌装扎一体机全自动装袋机设备中，播种系统使用的是种植块播种方式。

生产过程开始前，需要将菌袋中的菌丝与玉米秸秆混合，经过高温杀菌之后，再进行种植块的制作。

制作完成的种植块，经过放置一定时间后就可以在播种系统中进行播种。

在播种时，将种植块放置在机器的播种区域，设备会自动地将其播散到指定的位置，并进行湿度的调控，以满足生长的需要。

3.2 生长系统在食用菌生长过程中，温度、湿度以及光照等因素都会对其产生一定的影响。

在生长系统中，温度控制主要依赖于机器内部的温度感应器，湿度控制则通过加水的方式调整。

光照控制可通过灯光控制器进行实现。

在生长系统中，机器内部的温度、湿度和光照控制需要配合使用，以确保食用菌生长的平稳、高效和优质。

3.3 采摘系统食用菌的采摘过程需要保证食用菌的完整性，并避免因采摘时造成任何伤害而导致食用菌的水分流失。

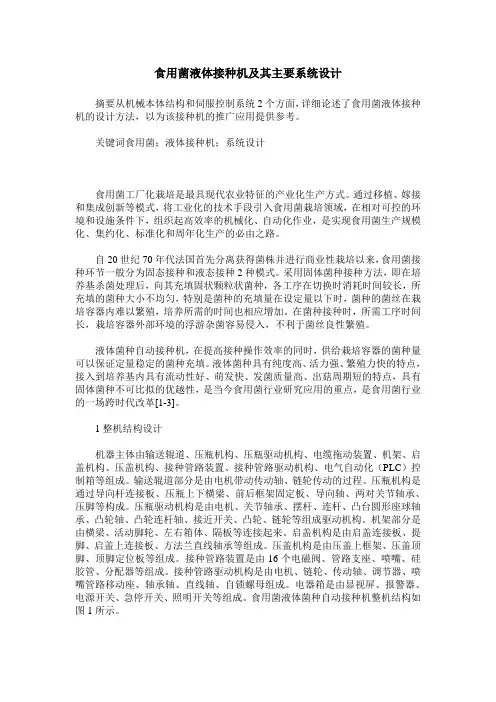

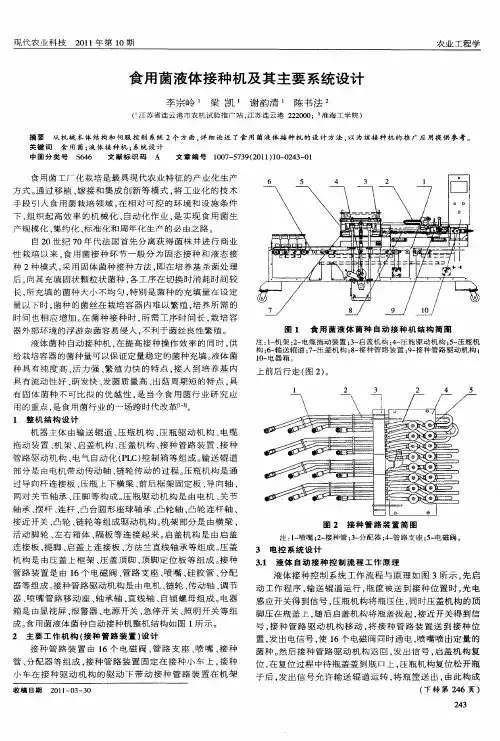

食用菌液体接种机及其主要系统设计摘要从机械本体结构和伺服控制系统2个方面，详细论述了食用菌液体接种机的设计方法，以为该接种机的推广应用提供参考。

关键词食用菌；液体接种机；系统设计食用菌工厂化栽培是最具现代农业特征的产业化生产方式。

通过移植、嫁接和集成创新等模式，将工业化的技术手段引入食用菌栽培领域，在相对可控的环境和设施条件下，组织起高效率的机械化、自动化作业，是实现食用菌生产规模化、集约化、标准化和周年化生产的必由之路。

自20世纪70年代法国首先分离获得菌株并进行商业性栽培以来，食用菌接种环节一般分为固态接种和液态接种2种模式。

采用固体菌种接种方法，即在培养基杀菌处理后，向其充填固状颗粒状菌种，各工序在切换时消耗时间较长，所充填的菌种大小不均匀，特别是菌种的充填量在设定量以下时，菌种的菌丝在栽培容器内难以繁殖，培养所需的时间也相应增加。

在菌种接种时，所需工序时间长，栽培容器外部环境的浮游杂菌容易侵入，不利于菌丝良性繁殖。

液体菌种自动接种机，在提高接种操作效率的同时，供给栽培容器的菌种量可以保证定量稳定的菌种充填。

液体菌种具有纯度高、活力强、繁殖力快的特点，接入到培养基内具有流动性好、萌发快、发菌质量高、出菇周期短的特点，具有固体菌种不可比拟的优越性，是当今食用菌行业研究应用的重点，是食用菌行业的一场跨时代改革[1-3]。

1整机结构设计机器主体由输送辊道、压瓶机构、压瓶驱动机构、电缆拖动装置、机架、启盖机构、压盖机构、接种管路装置、接种管路驱动机构、电气自动化（PLC）控制箱等组成。

输送辊道部分是由电机带动传动轴、链轮传动的过程。

压瓶机构是通过导向杆连接板、压瓶上下横梁、前后框架固定板、导向轴、两对关节轴承、压脚等构成。

压瓶驱动机构是由电机、关节轴承、摆杆、连杆、凸台圆形座球轴承、凸轮轴、凸轮连杆轴、接近开关、凸轮、链轮等组成驱动机构。

机架部分是由横梁、活动脚轮、左右箱体、隔板等连接起来。

启盖机构是由启盖连接板、提脚、启盖上连接板、方法兰直线轴承等组成。

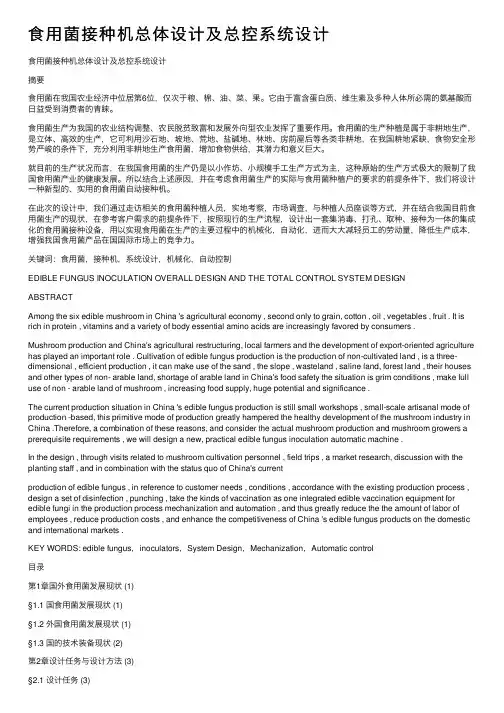

⾷⽤菌接种机总体设计及总控系统设计⾷⽤菌接种机总体设计及总控系统设计摘要⾷⽤菌在我国农业经济中位居第6位，仅次于粮、棉、油、菜、果。

它由于富含蛋⽩质、维⽣素及多种⼈体所必需的氨基酸⽽⽇益受到消费者的青睐。

⾷⽤菌⽣产为我国的农业结构调整、农民脱贫致富和发展外向型农业发挥了重要作⽤。

⾷⽤菌的⽣产种植是属于⾮耕地⽣产，是⽴体、⾼效的⽣产，它可利⽤沙⽯地、坡地、荒地、盐碱地、林地、房前屋后等各类⾮耕地，在我国耕地紧缺，⾷物安全形势严峻的条件下，充分利⽤⾮耕地⽣产⾷⽤菌，增加⾷物供给，其潜⼒和意义巨⼤。

就⽬前的⽣产状况⽽⾔，在我国⾷⽤菌的⽣产仍是以⼩作坊、⼩规模⼿⼯⽣产⽅式为主，这种原始的⽣产⽅式极⼤的限制了我国⾷⽤菌产业的健康发展。

所以结合上述原因，并在考虑⾷⽤菌⽣产的实际与⾷⽤菌种植户的要求的前提条件下，我们将设计⼀种新型的、实⽤的⾷⽤菌⾃动接种机。

在此次的设计中，我们通过⾛访相关的⾷⽤菌种植⼈员，实地考察，市场调查，与种植⼈员座谈等⽅式，并在结合我国⽬前⾷⽤菌⽣产的现状，在参考客户需求的前提条件下，按照现⾏的⽣产流程，设计出⼀套集消毒、打孔、取种、接种为⼀体的集成化的⾷⽤菌接种设备，⽤以实现⾷⽤菌在⽣产的主要过程中的机械化，⾃动化，进⽽⼤⼤减轻员⼯的劳动量，降低⽣产成本，增强我国⾷⽤菌产品在国国际市场上的竞争⼒。

关键词：⾷⽤菌，接种机，系统设计，机械化，⾃动控制EDIBLE FUNGUS INOCULATION OVERALL DESIGN AND THE TOTAL CONTROL SYSTEM DESIGNABSTRACTAmong the six edible mushroom in China 's agricultural economy , second only to grain, cotton , oil , vegetables , fruit . It is rich in protein , vitamins and a variety of body essential amino acids are increasingly favored by consumers .Mushroom production and China's agricultural restructuring, local farmers and the development of export-oriented agriculture has played an important role . Cultivation of edible fungus production is the production of non-cultivated land , is a three-dimensional , efficient production , it can make use of the sand , the slope , wasteland , saline land, forest land , their houses and other types of non- arable land, shortage of arable land in China's food safety the situation is grim conditions , make full use of non - arable land of mushroom , increasing food supply, huge potential and significance .The current production situation in China 's edible fungus production is still small workshops , small-scale artisanal mode of production -based, this primitive mode of production greatly hampered the healthy development of the mushroom industry in China .Therefore, a combination of these reasons, and consider the actual mushroom production and mushroom growers a prerequisite requirements , we will design a new, practical edible fungus inoculation automatic machine .In the design , through visits related to mushroom cultivation personnel , field trips , a market research, discussion with the planting staff , and in combination with the status quo of China's currentproduction of edible fungus , in reference to customer needs , conditions , accordance with the existing production process , design a set of disinfection , punching , take the kinds of vaccination as one integrated edible vaccination equipment for edible fungi in the production process mechanization and automation , and thus greatly reduce the the amount of labor of employees , reduce production costs , and enhance the competitiveness of China 's edible fungus products on the domestic and international markets .KEY WORDS: edible fungus，inoculators，System Design，Mechanization，Automatic control⽬录第1章国外⾷⽤菌发展现状 (1)§1.1 国⾷⽤菌发展现状 (1)§1.2 外国⾷⽤菌发展现状 (1)§1.3 国的技术装备现状 (2)第2章设计任务与设计⽅法 (3)§2.1 设计任务 (3)§2.2 设计作⽤及意义 (3)§2.3 设计⽅法 (3)§2.3.1 总体设计思路 (4)§2.3.2 整理总结⽤户需求 (4)§2.3.3 ⽤户需求约束下的初始机构的构思 (4)第3章设计⽅案选择与计算 (5)§3.1 ⼯作原理 (5)§3.2 传送机构的总体设计 (5)§3.2.1 传送装置的布置形式 (5)§3.2.2 电动机的选择 (6)§3.2.3 带速的选择 (7)§3.2.4 总体布置设计 (7)§3.3 消毒机构的总体设计 (9)§3.3.1 ⽅案的分析与拟定 (9)§3.3.2 消毒机构设计简图 (10)§3.4打孔机构的总体设计 (10)§3.5 取种、接种机构的总体设计 (11)§3.5.1 ⽅案构思 (11)§3.5.2 ⽅案应满⾜的基本要求 (11)§3.5.3 ⾷⽤菌取种机构上下运动设计⽅案 (11)§3.6 ⾷⽤菌接种机的经济技术分析 (12)§3.7 机械主要技术数据 (12)§3.7.1 机械的使⽤条件及使⽤环境 (13)§3.7.2 外形特性及主要技术参数 (13)第4章部分主要部件的设计分析和强度校核 (14)§4.1 传送装置电机的选取及电机性能分析 (14)§4.2 蜗轮蜗杆的参数计算 (15)§4.3 传送带带轮尺⼨外形的选取 (16)结论 (18)参考⽂献 (19)致 (21)- --第1章国外⾷⽤菌发展现状§1.1 国⾷⽤菌发展现状我国⾷⽤菌是伴随着改⾰开放⽽迅速发展起来的，只有30年的发展历史。
