无负压供水设备安装

目前，很多的城市采用了无负压供水这种新型的供水方式，那如何安装这设备呢？想必大家也不是特别的清楚，今天，就这个问题给大家分享一下，以便大家进行了解。

设备满足以下这些条件才能进行安装：1、无负压供水设备输送介质：冷热清洁、非易燃易爆并不含固体颗粒或纤维的液体。

2、液体温度：常温型-15 °C至+70 °C热水型+70 °C至+120 °C。

3、周围环境：无水滴、蒸汽，无漂浮性尘埃及金属微粒场所。

无日光照射，高温及严重落尘场所。

无腐蚀、易燃性气体及液体场所。

4、无震动、保养检查容易之场所。

5、环境温度：低于+45 °C且通风良好。

当设备满足条件时，具体的安装方法是：开箱验收——设备基础验收——设备安装——设备测试和调试。

如果想让设备长时间稳定运行，须选择好的设备、好的制造商和好的安装方法。

除此之外，还需要注意这些事项：1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

5、排出管路如装逆止阀应装在闸阀的外面。

6、泵的安装方式分为硬性联接安装和柔性联接安装。

以上就是今天分享的全部内容，希望对大家有所帮助。

河南上田泵业有限公司是专业从事各类给排水成套设备生产和销售的企业。

产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，多达十多个系列一佰多个品种，广泛应用于市政，电站、水厂、建筑给排水等行业，近年来连续在市场上首先推出了全自动无人值守式远程控制智慧泵站深受广大用户的欢迎。

无负压供水设备安装施工方案一、工程概况工程名称：XXXX工程工程概况：最高供水楼层33 层，采用四组箱式无负压成套供水设备二、标准及规范1、《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）2、《机械设备安装工程施工及验收通用规范》（GB50273-98）3、随机文件和设计图纸和资料4、现场的施工条件三、施工前准备工作1、审阅出厂证明书和检验记录。

2、施工工器具准备。

3．设计及其它技术文件齐全，施工图纸已经会审，技术交底和必要的技术培训。

4．材料、劳动力、机具基本齐全。

5．基础施工完毕，混凝土强度已达要求四、施工程序设备验收、基础检查及表面设备就位初找平一次灌浆精平点焊垫铁二次灌浆联轴节对配管装密封配电、仪，安装清洗和加油冲洗／复最终对中试电机试运车中间交接五、设备开箱和验收1、由建设单位组织我方人员参加，清点随机出厂合格证明书、图纸及文件等技术资料。

2、应按设备装箱单清点泵的零件部件和配套件并应齐全。

并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好。

3、应核对泵的主要安装尺寸并应与工程设计相符。

4、移交后要妥善保管。

六、基础验收安装施工前基础须经正式交接验收。

基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料：1、基础移交时，应附有标高、外形尺寸、中心、测量记录和有关的技术资料。

2、基础复测检查：a、外观检查，不应有裂纹、缝隙、孔洞、露筋等缺陷。

b、基础中心、标高、水平度误差在允许范围内。

c、地脚螺栓预留孔，预埋地脚螺栓应符合设计要求七、基础表面处理1、在地脚螺栓两侧及机座的立筋及纵向中心线部位或负荷集中的地方铲出垫铁位置，用铁水平检查垫铁的水平度。

2、除垫铁位置外基础表面铲麻，以利二次灌浆结合良好。

3、配置垫铁每组垫铁（包括一对斜垫铁）不得超过 4 块，如果基础标高过低，则应采用较厚垫铁或预埋垫铁，以减少垫铁块数。

垫铁的间距不大于500mm。

4、垫铁大小根据设备大小或技术文件要求来确定;地脚铁示意图（三安装 1—； 备底座； 3—螺母； 圈； 5—层斜面 备就位纸要求定位中高。

无负压供水设备分类及安装说明地址：西安市石化大道东查寨18号厂目前，市场上所用的无负压供水设备主要有2种：稳流罐式、调节水箱式。

①稳流罐式罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。

此方式无储备水量，城市公共供水管网停水时，易出现断水现象。

②调节水箱式该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。

当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。

此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒（据）。

地址：西安市石化大道东查寨18号厂无负压(管网叠压)变频供水设备平展式（1）、无负压供水设备安装说明无负压(管网叠压)变频供水设备上扬式1、设备应安装在强度不低于C20的基础上且四周留有排水设施和检修通道；2、设备安装地点应选在较为干燥的环境，避免在露天环境，以免电气元件损坏；3、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体；4、安装时管路不允许加在泵上，以免使泵变形，影响正常运行；5、根据安装图纸先后顺序连接，连接处密封，不得强行安装，总管口径较大时需加支撑，以免产生应力；6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响；7、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制地址：西安市石化大道东查寨18号厂泵在额定工况内运行，确保泵的正常使用；8、管路系统实验压力为额定压力的1.5倍，并持续保持5分钟以上。

在试压过程中，管路系统不得有出现裂缝以及滴、漏、渗现象；9、排出管路如装止回阀应装在闸阀的外面；10、泵的安装方式分为硬性联接安装和柔性联接安装。

我们会用优质的产品和诚挚的服务赢得您的满意！。

2024专业无负压供水设备安装项目协议本合同目录一览1. 设备供应与安装1.1 设备供应1.1.1 设备类型与规格1.1.2 设备数量1.1.3 设备交付时间1.2 设备安装1.2.1 安装地点1.2.2 安装标准与规范1.2.3 安装时间2. 技术支持与服务2.1 技术培训2.1.1 培训内容2.1.2 培训时间2.1.3 培训地点2.2 技术支持2.2.1 支持内容2.2.2 响应时间2.2.3 支持方式3. 质量保证与维护3.1 质量保证3.1.1 设备质量标准3.1.2 质量保证期限3.1.3 质量问题处理3.2 设备维护3.2.1 维护范围3.2.2 维护时间3.2.3 维护费用4. 合同价格与支付4.1 合同价格4.1.1 设备价格4.1.2 安装费用4.1.3 总合同金额4.2 支付方式4.2.1 支付进度4.2.2 支付账户4.2.3 支付凭证5. 合同的履行与验收5.1 合同履行5.1.1 设备供应与安装进度5.1.2 技术支持与服务履行5.1.3 质量保证与维护履行5.2 合同验收5.2.1 验收标准5.2.2 验收时间5.2.3 验收结果处理6. 违约责任与赔偿6.1 违约行为6.1.1 供应商违约6.1.2 安装方违约6.1.3 技术支持方违约6.2 违约责任6.2.1 违约责任承担方式6.2.2 违约金计算6.2.3 赔偿限额7. 争议解决7.1 争议解决方式7.1.1 协商解决7.1.2 调解解决7.1.3 仲裁解决7.2 仲裁地点与机构7.2.1 仲裁地点7.2.2 仲裁机构8. 合同的变更与解除8.1 合同变更8.1.1 变更条件8.1.2 变更程序8.1.3 变更效力8.2 合同解除8.2.1 解除条件8.2.2 解除程序8.2.3 解除后的责任处理9. 合同的终止9.1 合同终止条件9.1.1 设备安装完毕并验收合格9.1.2 合同履行期限届满9.1.3 其他终止条件9.2 合同终止后的处理9.2.1 合同终止后的义务履行9.2.2 合同终止后的款项处理9.2.3 合同终止后的资料归档10. 保密条款10.1 保密内容10.2 保密期限10.3 保密泄露责任11. 合同的生效与终止日期11.1 合同生效日期11.2 合同终止日期12. 其他条款12.1 合同的书面形式12.2 合同的修改与补充12.3 合同的完整性与互斥性13. 合同的附件13.1 附件列表13.2 附件的效力14. 合同签署14.1 签署日期14.2 签署地点14.3 签署人签字第一部分：合同如下：1. 设备供应与安装1.1 设备供应1.1.1 设备类型与规格：根据项目需求，供应商应提供型号为X 的专业无负压供水设备，具体技术参数和规格详见附件一。

无负压变频供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

变频无负压供水设备有下列安装要求：
1、变频供水设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃－40℃。

在室外应设防雨，防雷等设施。

2、为方便变频供水设备、无负压供水设备安装、保养、设备四周应留70cm 空间，人孔处应保留1.5m空间，四周地面应设排水沟。

3、变频供水设备、无负压供水设备选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。

待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。

4、在试车前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。

当压力表指针到上限时，机泵自动停止。

打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。

河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

无负压供水设备安装的技术要求
一、无负压供水设备的适用范围
1、在自来水集团供水范围内，凡符合无负压加压供水设备安装技术要求的住宅、办公楼、宾馆饭店等新建、改建的二次供水项目，均可使用无负压加压供水设备。

2、凡有可能对城市供水管网造成回流污染，危害水质的相关行业（如医院、制药行业、化工行业等）禁用无负压加压供水设备。

二、无负压供水设备在试用期内的适用条件
1、使用无负压加压供水设备的外接市政供水管线口径应大于或等于DN300毫米，其所处地区管网压力应大于或等于0.22Mpa。

2、楼前供水干管管径应大于或等于DN150毫米。

3、单套加压设备的额定供水量不得大于32立方米/小时。

4、采用该方式供水的小区，总建筑面积不得大于20万平方米。

三、对无负压供水设备的要求
1、设备应具有省级以上质量技术监督部门的检测报告、设备生产许可证及省级卫生行政部门颁发的卫生许可批件。

2、设备及组件，包括管材、水泵、阀门等与水直接接触的过流部件应符合相关技术质量标准和卫生防疫要求，不能对水质造成污染。

3、无负压供水设备启动时，泵吸水口压力下降值不得超过0.02Mpa。

4、设备必须具有可靠的防负压、防空气污染水质的功能。

5、设备应具有由泵吸入口压力控制的自动开停功能。

吸入口压力低于0.20Mpa时自动停泵，吸入口压力达到0.22Mpa时自动恢复运行。

6、设备应具有自动随户内用水状态而变换的休眠和唤醒功能。

7、使用无负压供水设备时，水泵进水口前必须安装符合国家建设部CJ/T160－2002标准要求的倒流防止器。

无负压供水设备安装要求以及过程中的一些注意事项无负压供水设备是我公司主营产品之一,以价格优惠,在全国各地创建了广泛、成熟和稳定的客户群体,获得了客户的一致好评,在业内建立了良好的信誉.以下为您介绍一下无负压供水设备变频供水系统的安装注意事项:无负压供水设备安装要求：1、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

2、排出管路如装逆止阀应装在闸阀的外面。

3、泵的安装方式分为硬性联接安装和柔性联接安装4、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

5、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

注意事项：1、电缆玻璃线要尽可能短，同时对剥离线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其他设备接触引入干扰。

2、信号线与动力线必须分别放置在不同的金属管道，必须分开走线；3、电机电缆应独立于其他电缆走线，尽量避免与其他电缆平行走线，其最小距离5cm；安装过程：1、将每台水泵线经穿线管引入到控制柜底下电接线接线处；2、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力；3、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力；4、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护；5、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好；6、找好进水口、出水口；7、将自来水管引入到设备进水口，设备进水口法兰前端请顺序安装阀门，过滤器；8、将用户出水管引入到设备出水口，设备出水口法兰前端请安装阀门，扰性街头；9、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定；。

无负压供水设备的安装包括哪些方面？背景介绍在传统的供水系统中，由于水塔的高度限制，水只能流向该高度以下的区域。

这给高层建筑或较高区域的用户带来了供水压力不足或无法供水的问题。

为了解决这一问题，无负压供水设备应运而生。

无负压供水设备工作时将水从管道转移到水箱，从而实现对较高区域的供水。

下面将介绍无负压供水设备的安装包括哪些方面，为用户安装提供帮助。

安装位置无负压供水设备是安装在水箱上方，最好选择室内空气流通的地区进行安装，同时具有良好的密封性和防水性能。

需要注意的是，设备的安装位置和周围环境应与维护人员操作方便。

安装流程1.安装负压调节阀负压调节阀的作用是保证供水系统处于负压状态，从而避免管道出现漏水隐患。

负压调节阀可以安装在水箱、水泵或管道的任何位置上。

需要注意的是，负压调节阀材料和规格应符合相关国家标准。

2.安装水箱水箱是无负压供水设备的关键部分，它承担着储存和供应给水系统所需的水量的任务。

在进行水箱的安装前，需要按照建筑设计方案进行施工。

安装水箱时，应选择稳固的位置，并使用适当的安装工具进行固定。

3.安装水泵水泵是将水箱内的水通过管道输送到需要水的地方的设备。

为了保证供水系统的正常运行，水泵应按照相应的规格进行选择和配置。

在安装水泵前，应进行测试以确保设备的正常运行。

4.安装管道管道是无负压供水设备的输水管道，它负责将水从水箱输送到需要水的地方。

在进行管道布置时，应根据使用需求进行规划设计，并确保使用的管道材料符合建筑规定和国家标准。

安装技术1.确定安装位置在进行安装的过程中，需要对安装位置进行精确测量，以防位置偏差引发漏水等问题，并确保设备的安全和稳定性。

2.检测密封性在进行设备安装前，应进行密封性的检测，以确保防水效果良好。

应该注意的是，在安装过程中，需要特别关注所有接口和工艺管道，以避免出现漏水问题。

3.清洗管道在安装设备之前，应清洗所有接口和管道，避免污物和灰尘进入供水系统并影响水质。

Sichuan Construction Engineering Co., Ltd供水设备安装施工方案Installation scheme of water supply equipment The project plan is the most important indicator plan.四川省建筑工程有限责任公司四川品茗苑小区供水设备安装工程无负压供水设备安装工程无负压供水设备安装施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：编制单位：四川省建筑工程有限责任公司日期：2020.11.25目录第一章综合说明第二章编制依据第三章工程概况简述1、工程概况2、工程范围第四章工程目标1、管理目标2、质量目标3、工期目标4、安全生产目标5、文明生产目标第五章项目施工原则第六章施工前准备工作第七章施工要求1、机械设备2、电器设备3、自控仪表设备第八章施工程序第九章设备开箱和验收第十章设备基础的施工1、工艺流程2、定位放线3、垫层施工4、钢筋工程5、预埋件、预埋螺栓、预留孔施工6、模板工程7、砼浇筑第十一章设备基础验收第十二章设备安装第十三章设备的调试第十四章设备的质量保证措施第十五章设备的检验检测措施第十六章实施工期保证措施第十七章、现场服务措施第十八章、工程资料的整理及归档第十九章、保修措施及方案第二十章、项目设备及人员配置表第一章综合说明首先，我们诚恳地表示：我们将全心全意为业主服务，服从业主、监理的管理，和设计单位。

一起共同完成本项目的建设任务.我们通过认真学习和研究相关文件及有关图纸资料，并踏勘施工现场，在分析了各种外部环境和内部条件，以及工程施工的特点以后，我们有充分的信心保证高质量、如期、全面完成本工程相关文件规定的工程范围的任务。

我们一定会全力以赴，做好施工前期准备工作，并做好各项施工方案的审定工作.我们一定发挥我公司的管理优势、技术优势、队伍优势.材料设备等资源优势，科学组织施工，配置足够的管理力量、技术力量和劳动力，强化计划管理、质量管理，在规定的合同工期内高质高速度完成本工程，具体实施如下：1.把本项目列为我公司的重点项目，委派具有丰富现场管理经验和施工实践经验的项目经理担任项目部经理，配备施工经验丰富、技术素质高的管理人员组成项目管理班子，进驻现场施工；2.强化质量管理，严格按照建设部颁发的有关文明施工标准以及上海市建委关于施工现场标准化管理的具体规定组织好现场文明施工；确保达标，实现文明工地；3.工程施工采用信息化管理：施工过程中，按阶段采集施工信息，对施工操作过程进行摄像记录.项目施工的全过程采用计算机管理工程的工期、质量、技术.资源、文件档案.加强工程进度管理，提前规划，并在施工过程中采用先进的进度管理软件实行实时跟踪.及时调整作业计划，实现总体控制，确保在20个日历天完成所有施工任务; 第二章编制依据本施工组织设计编制依据如下：本工程采用的国家和行业现行施工验收规范、规程、标准以及省市关于施工管理等方面的有关规定一、国家规范及行业标准1、《压缩机、风机、泵安装工程施工及验收规范》2、《机械设备安装工程施工及验收通用规范》3、《无负压给水设备》无负压行业标准4、《无负压管网增压稳流给水设备》无负压国家标准5、《建筑给水排水设计规范》6、《高层建筑给水排水设计手册》7、《泵站设计规范》8、《饮用水卫生标准》9、施工文件和设计图纸和资料10、现场的施工条件11、德阳市供排水供水相关规定及要求第三章工程概况简述1、工程概况德阳市城区品茗苑小区无负压供水设备安装工程项目由四川建筑工程有限公司安装，位于德阳老城区金新区；住宅总户数8222户。

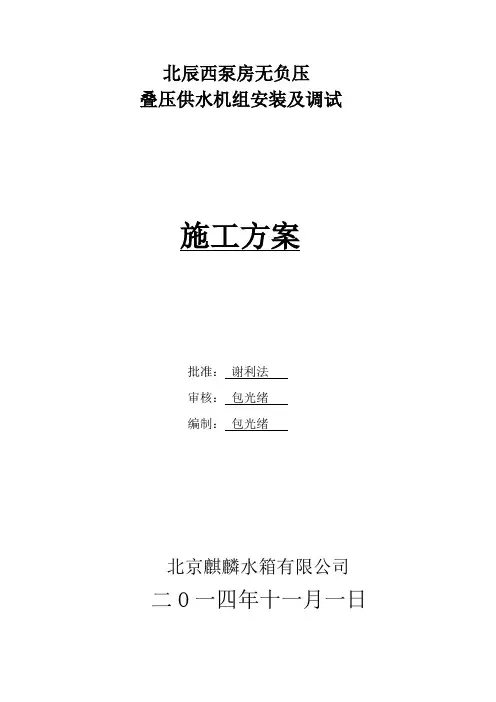

北辰西泵房无负压叠压供水机组安装及调试施工方案批准：谢利法审核：包光绪编制：包光绪北京麒麟水箱有限公司二O一四年十一月一日一.工程简介1工程概况北辰西泵房位于北京市朝阳区北辰东路8号N座，设计流量为64m3/s，采用3台CR32-7格兰富水泵。

施工包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路。

本工程包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路安装及设备调试。

2工程量工程量如下表所示工程量表表1序号项目名称及规格单位工程量品牌1 水泵CR32-7不锈钢立式多级泵台 3 格兰富2 无负压稳流罐Φ800×1600 台 1 麒麟3 水质处理机DSC 套 1 麒麟4 控制柜QWK15-3 台 1 麒麟5 真空抑制器DN100 台 1 麒麟6 压力仪表10-16KG 套 1 布莱迪3.进度计划本工程施工计划工期为：2014. . ～2014. . ，总工期为3天。

4.设备安装及调试施工措施1、稳流罐安装(1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有关测量资料进行复核，对其数据进行复查。

(2) 设备基础的偏差应符合规范要求。

(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记和记录。

(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符合要求。

(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。

(6) 调整找正设备使其与基准标记重合，并加以固定。

2、水泵安装泵站内的主要用电设备为：3台水泵，功率为每台15kW。

(1) 水泵安装前检查管口保护物和堵盖完好无损。

(2) 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤，管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接头强行连接管道。

(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或采取必要措施，以防渣物进入水泵。

无负压供水设备安装工程施工合同无负压供水设备安装工程施工合同一、合同背景本合同系由甲方委托乙方进行无负压供水设备安装工程的施工合作。

为明确双方的权益和责任，特订立本合同。

二、合同目的本合同的目的在于确保无负压供水设备安装工程的顺利进行，使甲方能够按照合同规定的要求，获得满意的工程结果。

三、合同内容1. 施工范围：本工程的施工范围包括无负压供水设备的安装、调试和运行。

具体工程范围详见技术规格书。

2. 工期要求：乙方应按照合同约定的工期完成工程施工，并保证工程质量达到合同规定的标准。

3. 质量保证：乙方应采用优质材料和先进的施工工艺，确保工程质量符合相关法律法规和行业标准。

乙方承诺提供一定期限的质量保修服务。

4. 设备保修：无负压供水设备的主要部件应提供一定期限的免费保修服务。

保修期内，乙方应负责相应的设备维修和更换工作。

5. 施工费用：甲方应按照合同约定的方式支付工程施工的费用。

费用包括设备采购、安装、调试和运行等各方面的支出。

四、合同执行1. 合同变更：若因工程变更或其他原因导致合同内容需要修改的，双方应及时协商，并签署书面协议作为变更依据。

2. 合同解除：在特殊情况下，如乙方无法履行合同义务或发生不可抗力事件时，双方可协商解除合同，并根据实际情况进行相关赔偿或补偿。

3. 违约责任：如任何一方未能按照合同约定履行义务，应承担相应的违约责任，并赔偿对方而遭受的损失。

五、合同争议解决双方在履行合同过程中如发生争议，应通过友好协商解决。

若协商不成，可依法向有管辖权的人民法院提起诉讼。

六、合同生效与终止1. 本合同自双方签字盖章之日起生效，有效期为工程竣工验收合格之日起至质量保修期满之日。

2. 合同终止后，双方仍应履行未竟事项，并按约定对已履行的项目进行结算。

七、其它事项本合同未尽事宜以双方签署的补充协议为准。

本合同一式两份，甲乙双方各执一份，具有同等法律效力。

甲方（盖章）：乙方（盖章）：签字：签字：。

一、调试前应具备的条件：1、控制柜应安装在清洁、干燥、无滴水、无腐蚀性、无导电性粉尘的场合;2、电源进线三相五线制,电压要求：380V±10%,进入电控柜的方式一般应采用下进线制,零线、地线分别压在零线绝缘端子、接地铜排上;要求接线牢固可靠;3、穿线管应在预制地面时,按厂家或设计单位的穿线图预埋,钢管必须按图纸要求高出预制地面并套丝及穿钢带线;该图与正文无关,为长沙奔宇机电广告展示,如对本产品有购买、代理意向,可添加图片上或拨打电话,欢迎来厂参观4、供水管道内的杂质杂物必须冲洗干净才能与设备对接,设备充满水后方准调试,水泵不能空载调试,否则会造成水泵损坏;5、使用临时电源调试时;现场要砸接地极;接好地线,更换正式电源后确保水泵旋转方向正确;二、无负压供水设备主要技术指标：1、供水指标管网压力输入范围：～；二次供水压力范围：～；二次供水流量范围：2m3/h～1000m3/h；二次供水水质：与自来水管网水质相同；二次供水压力稳定度：设定压力值的±1%；真空清除响应时间：不大于100ms；水量调蓄时间：不大于3分钟用户可选；掉电后维持供水时间：不小于30分钟用户可选系统供水效率：40%～80%以上与水泵效率和管网供水压力有关；压力缓冲滞后时间：不大于100ms.2、电器指标输入电压范围：三相380V±15%,50/60Hz；输入功率范围：1kw～75kw；电压谐波：不大于5%；备用电源：DC输入220V,AC输出三相电压380V±5%,输出功率1kw～75kw.3、环境指标环境温度：-10℃～65℃；环境温度：60℃～85℃,无结露；介质温度：5℃～60℃；噪音指数：最大65db；海拔高度：4500m；卫生标准：与水接触部分达到食品级标准;三、运行中注意的问题：1、设备运行时;严禁随意扭动各种转换开关;2、如遇水泵不启动;应检查电源是否接通或来水水压是否正常;3、设备启动后出水压力不足,应检查进出口闸阀是否打开或管道有无严重渗漏现象;4、当设备运行出现故障时请及时与我公司联系,用户不可自行处理解决;四、保养及检修1、电气部分1经常监视电源电压,工作电压为380V±10%.50Hz±2Hz.如果电源电压超过了正常的波动范围,容易使电气元件发生老化而降低设备的使用寿命;当电源电压不正常时,应停止设备运行并切断电源,待电源恢复正常后再重新启动;2设备检修须由专业人员操作,在切断主电源5分钟以后方可进行维修操作;3要定期清理电控柜中的灰尘,保持电控柜的清洁;定期检查电控柜中的接线螺丝;确保接线可靠;2、机械部分1经常检查管道,做好防腐工作;发现渗漏部位,及时予以更换;2手动操作的各种阀门,经常性闭合开启,防止因长期不动造成阀板锈死或橡胶阀座变形;3水泵如发现过热、振动或噪音过大等情况,应按照水泵说明书的要求及时进行处理;3、其他1泵房内应保持干燥、清洁、卫生、通风,以延长设备的使用寿命;2冬季泵房低于0℃请做防冻措施;。

无负压供水设备安装调试Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】一、调试前应具备的条件：1、控制柜应安装在清洁、干燥、无滴水、无腐蚀性、无导电性粉尘的场合。

2、电源进线三相五线制，电压要求：380V±10%，进入电控柜的方式一般应采用下进线制，零线、地线分别压在零线绝缘端子、接地铜排上。

要求接线牢固可靠。

3、穿线管应在预制地面时，按厂家或设计单位的穿线图预埋，钢管必须按图纸要求高出预制地面并套丝及穿钢带线。

（该图与正文无关，为长沙奔宇机电广告展示，如对本产品有购买、代理意向，可添加图片上QQ或拨打电话，欢迎来厂参观）4、供水管道内的杂质杂物必须冲洗干净才能与设备对接，设备充满水后方准调试，水泵不能空载调试，否则会造成水泵损坏。

5、使用临时电源调试时。

现场要砸接地极。

接好地线，更换正式电源后确保水泵旋转方向正确。

二、无负压供水设备主要技术指标：1、供水指标管网压力输入范围：0.05mpa～0.6mpa；二次供水压力范围：0.3mpa～2.0mpa；二次供水流量范围：2m3/h～1000m3/h；二次供水水质：与自来水管网水质相同；二次供水压力稳定度：设定压力值的±1%；真空清除响应时间：不大于100ms；水量调蓄时间：不大于3分钟（用户可选）；掉电后维持供水时间：不小于30分钟（用户可选）系统供水效率：40%～80%以上（与水泵效率和管网供水压力有关）；压力缓冲滞后时间：不大于100ms.2、电器指标输入电压范围：三相380V±15%，50/60Hz；输入功率范围：1kw～75kw；电压谐波：不大于5%；备用电源：DC输入220V，AC输出三相电压380V±5%，输出功率1kw～75kw.3、环境指标环境温度：-10℃～65℃；环境温度：60℃～85℃，无结露；介质温度：5℃～60℃；噪音指数：最大65db；海拔高度：4500m；卫生标准：与水接触部分达到食品级标准。

无负压供水设备施工方案1. 引言在城市供水系统中，无负压供水设备是一个重要的组成部分。

它能够有效地提高供水系统的稳定性和可靠性，减少供水中的气泡和水锤现象，并有效地改善供水的质量。

本文将介绍无负压供水设备的施工方案。

2. 设备选型在施工之前，首先需要进行无负压供水设备的选型工作。

根据供水系统的规模和需求，选择合适的设备型号和规格。

同时，要考虑设备的质量和性能，并与供水系统的其他组成部分相匹配。

3. 施工准备在正式施工之前，需要进行一系列的准备工作。

包括：- 设备安装位置的确定：根据供水系统的实际情况，确定无负压供水设备的安装位置，并确保其与其他设备和管道的连接顺畅。

- 施工工具和材料的准备：准备好需要使用的工具和材料，包括手工工具、电动工具、管道材料等。

- 施工方案的编制：根据供水系统的结构和要求，编制详细的施工方案，包括施工步骤和安全要求等。

4. 施工步骤无负压供水设备的施工步骤包括： 1. 设备安装：根据施工方案，将无负压供水设备按照要求安装到预定位置。

确保设备与其他管道和设备的连接紧密，并且无泄漏现象。

2. 管道连接：根据设备的要求，将供水管道与无负压供水设备进行连接。

采用合适的连接方式，确保连接紧密且无泄漏。

3. 电气接线：对于电动设备，需要进行电气接线工作。

根据设备的电气要求，进行正确的接线操作，并进行必要的绝缘处理。

4. 设备调试：安装完成后，对无负压供水设备进行必要的调试工作。

检查设备的运行状态，确保其正常工作并达到设计要求。

5. 安全测试：完成调试后，进行安全测试。

测试设备的安全性能，包括漏电保护、过载保护等。

确保设备的安全运行。

6. 施工记录和验收：在施工全过程中，要进行详细的记录和备份，包括施工步骤，施工日期，设备规格等信息。

施工完成后，进行验收，并填写相应的验收报告。

5. 安全措施在无负压供水设备的施工过程中，要注意安全措施的落实，包括： - 严格执行施工方案，确保施工各项操作的顺序和安全性。

无负压供水设备是现在常用的二次供水设备之一，其配置有：水泵机组、稳流罐与真空抑制器、变频控制柜、气压罐等。

为了确保无负压供水设备的稳定使用，我们在进行使用前，需要对它的安装进行严格的要求，只有这样才能保证后期的使用，在安装的过程中，其实有很多的技巧需要我们去摸索，只有这样，才能保证产品能够正常的工作。

具体是：1）无负压供水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。

2）设备上的使用阀、压力表等的安装应符合产品使用说明书的要求。

3）设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不得小于1.0m。

4）设备到现场须拆箱清点。

安装就位须找平、灌浆。

管路连接与电控接线须对照图纸，核对无误。

5）设备安装完后，须对设备调试与试运转。

包括水泵的启停控制，各个阀
门的开关，以及设备清洗、充水后的试运转。

无负压供水设备在安装过程中，可能会出现一些瓶颈期，不过不要着急，看仔细其阅读说明，按照步骤一步一步来操作，如果实在有不懂的，可以请教相关人员。

具体是河南上田泵业有限公司。

我们专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产，已成功开发多个系列，能满足不同用户的需求。

无负压供水设备施工方案无负压供水设备施工方案变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。

其优点是：1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。

当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。

但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。

无负压供水设备施工方案性能特点1、无负压供水设备施工方案具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、无负压供水设备施工方案设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。

4、无负压供水设备施工方案不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、无负压供水设备施工方案的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)无负压供水设备施工方案的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐无负压供水设备施工方案变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。

其优点是：湖南沃尔特水设备1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。

如何安装无负压供水设备？无负压供水设备的安装都是由厂家直接装好的然后成套发给用户的，而用户只需将无负压供水设备进出水口与外部管网相连接就行。

但也有特殊情况，比如水泵房的门太小不能直接成套进去，所以要将无负压供水设备拆了，然后一部件一部件的送进去，最后重新组装，这一部分工作必须由专业人士来负责，或由厂家派出技术人员到现场完此项工作。

无负压供水设备正确安装流程：1、整套水泵运到现场。

附带底座者已装好电动机。

找平底座吋可不必卸下水泵和电机。

2、将底座放在地基上。

在地脚螺钉附近垫楔形垫铁。

将底座垫高约20?40毫米。

准备找平后填充水螺浆之用。

3、用水平仪检査底座的水平度。

找平后扳紧地脚螺母用水泥浆填充底座。

4、经3-4天水泥干固后。

再检査一下水平度。

5、将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除;并把水泵和电机放到底座上。

6、调整无负压供水设备泵轴水平。

找平后适当上紧螺母。

以防走动。

待调节完毕后再安装电机。

在不合水平处垫以铁板,泵和联轴器之间留有一定间隙。

7、把平尺放在联轴器上。

检査水泵轴心线与电机轴心线是否重合。

若不重台。

在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平。

然后取出垫的几片薄铁片。

用经过刨制的整块铁板来代替铁片。

并重新检査安装情况。

为了检查安装的精度。

在几个相反位置上用塞尺。

测量两联轴器平面的间隙。

联轴器平面一周上最大和最小间隙差数不得超过0.3毫米。

两端中心线上下或左右的差数不得超过0.1毫米。

这是无负压供水设备内部安装的一些基本流程，设备与外部管网连接必须在厂家技术人员知指导下安装完成。

本文章由四川博海供水设备有限公司提供，博海供水，专注供水15年，只做客户放心的产品。

无负压供水设备机电安装二级资质无负压供水设备机电安装二级资质是指具备进行无负压供水设备机电安装工程的资质等级。

本文将从以下几个方面介绍无负压供水设备机电安装二级资质的相关内容。

一、无负压供水设备机电安装二级资质的定义和意义无负压供水设备是一种新型的供水设备，通过一定的工艺和设备，实现了供水系统内的负压控制，确保供水安全稳定。

无负压供水设备机电安装二级资质是指具备进行无负压供水设备机电安装工程的资质等级。

获得无负压供水设备机电安装二级资质的企业或个人，能够在无负压供水设备机电安装工程中担任相关的设计、施工、调试等工作，保证工程质量和安全。

二、无负压供水设备机电安装二级资质的申请条件1. 企业或个人必须具备相应的资质和执业能力，如具备机电工程设计、施工等相关专业的资质证书；2. 企业或个人必须具备一定的从业经验，如具备一定数量的无负压供水设备机电安装工程的实际施工经验；3. 企业或个人必须具备一定的技术实力和设备条件，如具备一定数量和质量的机电安装设备和工具。

三、无负压供水设备机电安装二级资质的申请流程1. 准备申请材料，包括相关的资质证书、工程经验证明、技术实力和设备条件证明等；2. 登录相关的资质管理平台，填写相关的申请表格，并上传申请材料；3. 缴纳相关的申请费用，并等待资质管理机构的审核；4. 资质管理机构进行审核，包括对申请材料的真实性、合法性和完整性的核查；5. 审核通过后，资质管理机构将颁发无负压供水设备机电安装二级资质证书；6. 持证企业或个人可以在相关的无负压供水设备机电安装工程中进行工作。

四、无负压供水设备机电安装二级资质的维护和管理1. 持证企业或个人应定期进行资质证书的年检和续证，确保资质证书的有效性；2. 持证企业或个人应遵守相关的法律法规和行业规范，保证工程质量和安全；3. 持证企业或个人应定期进行技术培训和学习，提升自身的专业能力和水平；4. 资质管理机构应加强对持证企业或个人的监督和管理，确保资质的合法性和有效性；5. 监管部门应加大对无负压供水设备机电安装工程的监管力度，保障公众的生命财产安全。
