铜覆钢接地体的优点研究 孙永春

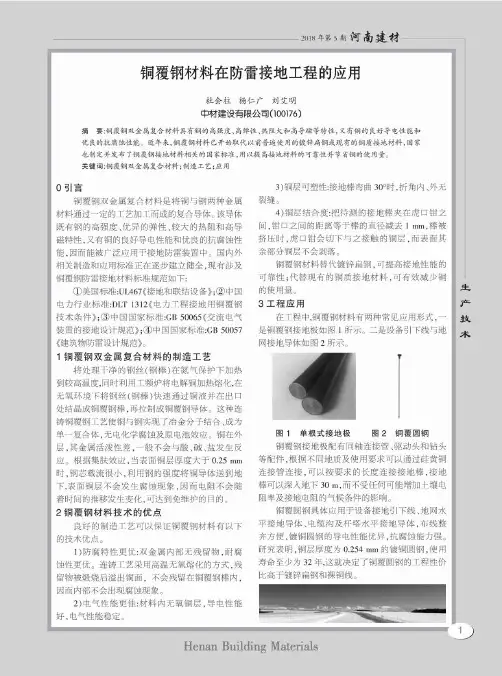

2018年第5期 河"#$铜覆钢材料在防雷接地工程的应用杜会柱杨仁广刘艾明中材建设有限公司(100176)摘要:铜覆钢双金属复合材料具有钢的高强度、高弹性、热阻大和高导磁等特性，又有铜的良好导电性能和优良的抗腐蚀性能。

近年来，铜覆钢材料已开始取代以前普遍使用的镀锌扁钢或现有的铜质接地材料，国家也制定并发布了铜覆钢接地材料相关的国家标准，用以提高接地材料的可靠性并节省铜的使用量。

关键词:铜覆钢双金属复合材料;制造工艺；应用0引言铜覆钢双金属复合材料是将铜与钢两种金属 材料通过一定的工艺加工而成的复合导体。

该导体 既有钢的高强度、优异的弹性、较大的热阻和高导 磁特性，又有铜的良好导电性能和优良的抗腐蚀性 能，因而能被广泛应用于接地防雷装置中。

国内外 相关制造和应用标准正在逐步建立健全，现有涉及 铜覆钢防雷接地材料标准规范如下1①美国标准:UL467《接地和 》;②中国电标准:DLT 1312《电工程接地用铜覆钢》;③中国国标准:GB 50065《交流电装置的接地 规范》;④中国国家标准:GB 50057《建筑物防雷 规范》。

1铜覆钢双金属复合材料的制造工艺将处理干净的钢丝（钢）在氮 下加热 到较高度，用工 将电铜加热，在 下将钢丝(钢）通过铜液并在 丨处 铜覆钢，制铜覆钢导体。

种连 铸铜覆钢工艺铜与钢现金 合、成为 一合体，无电 腐蚀及电应。

铜在外，金属 性 ，一 与 、、应。

应，铜 度大于0.25 m m ，钢 ，用钢的强度将铜导体送到地下 ，铜 腐 蚀现 ，因而电 阻的，的目的。

2铜覆钢材料技术的优点良好的制造工艺 铜覆钢材料有以下的优。

1) 防腐特性更优:双金属内部无残留物，耐腐蚀性 优 。

工艺 用高 的，物被 铜，在铜覆钢棒内，因而内 现腐蚀现 。

2) 电气性能 ：材料内无氧铜层，导电性能 好 ，电性能 。

3) 铜层可塑性:接地棒弯曲30。

时，折角内、外无裂缝。

4) 铜合度:把待测的接地夹在虎口钳之，钳口之的距离等于的直径减去1mm，棒被挤压，虎口钳切下与之接触的铜，而余部分铜 剥落。

铜包钢接地体和镀锌角钢接地体的性能比较摘要：随着电力系统容量的越来越大，短路电流也越来越大；二次控制系统敏感性较高，所以对接地电阻要求越来越高，对接地系统散流要求高，对接地系统热稳定要求高.而铜材料导电能力强，散热好。

引言2.当前中国土地费用不断升高，尤其是GIS的应用使变电站占地面积减小到原来的20%到40%，，从水平接地电阻计算公式R1=ρ*π1/2/4*S ½可看出，水平接地电阻增加到1.4到2.3倍，以水平为主的接地系统满足不了要求.从垂直接地电阻公式R2=ρ（Ln（8L/D）-1）/2πL可看出，增加垂直接地极深度可有效解决这一问题.但角钢由于截面较大，很难打得很深，但铜包钢接地棒最大可深入35米以上。

1、背景介绍（1）随着经济不断发展，对供电可靠性要求越来越高，同时人工成本不断提高导致接地系统改造施工费用增加.由于钢的耐腐蚀性较差，使以钢为主接地系统总成本增加.以铜为主的接地系统寿命基本在40年以上，大大降低总成本，并提供了供电可靠性。

（2）中国加入WTO以后，经济发展迅速，外汇储备不断增加，进口铜越来越方便.同时铜包钢接地棒用铜量很少，使铜接地系统越来越被接受。

（3）目前在全球50%变电站采用铜包钢接地棒，60%变电站采用放热焊接方式作为接地系统连接，其中包括非洲苏丹，乍得，亚洲缅甸，柬埔寨，南美的海地等国家.IEC 和IEEE推荐所有接地系统连接采用放热焊接连接。

（4）美国国家标准局开挖研究全美128个接地系统中的333个不同类型接地极（包括镀锌钢，镀铜钢棒等），36500样本后，得出结论：镀锌钢可用于设计10年寿命的接地系统，铜镀钢棒可用于设计40年寿命的接地系统。

（5）钢材接地体在地下（土壤电阻率为30Ωm，PH值为7.2的情况）年平均腐蚀速度为0.061mm/年，钢与铜在土壤中的腐蚀速度指数为1.15-29.17倍（土壤电阻率为0.6-451Ω.m，PH值为2.6-5.9的情况），1.22-51.25倍（土壤电阻率为2.6-20.6Ω.m，PH值为6-7.4的情况），6.12-38.5倍（土壤电阻率为0.23-28.7Ω.m，PH值为7.5-9.4的情况）。

论铜包钢接地装置的优越性和施工工艺流程摘要：雷电是自然界中一种激烈的放电现象，雷电灾害可能导致建筑物、供配电系统、通信设备、民用电器的损坏，引起森林火灾、仓库、炼油厂和油田等的燃烧甚至爆炸，给社会造成重大的经济损失和不良影响。

它对国民生产及人民生命财产的严重危害引起了社会各界对防雷工作的极大关注，随着人们对雷电灾害的重视程度不断提高，对防雷设施的防雷要求也越来越高，所以铜包钢接地装置等新型接地产品应运而生，已逐步替代普通镀锌接地产品。

关键词：铜包钢；接地装置；工艺流程；施工防雷、接地技术的发展和产品的升级换代紧跟社会科技的进步，能够不断满足信息时代对防雷、接地的新的需求。

在我国对于接地装置的防腐蚀性和安全可靠性日益重视的今天，采用铜包钢复合材料接地装置等新型接地产品逐步替代普通镀锌接地装置已是大势所趋。

1 铜包钢接地装置的优越性铜包钢接地材料是以镀铜型钢为主材，通过热熔焊接工艺组成防雷接地系统，施工操作方便，它既有性能稳定性使用寿命长，还具有良好的导电性能、较高的机械强度、又有免维护的优势，尤其是外部包覆的铜层具有良好的抗腐蚀性能，已被广泛地应用于接地装置中。

（1）施工费用较低，维护费用低（30年免维护），被欧美国家发达国家广泛使用。

（2）施工焊接质量好，它连接的可靠性高，操作方便无需电源。

（3）电气性能稳定，不老化脱落，无接触电阻。

（4）导电性能好，利用电流的聚肤效应，自身的电阻值低于常规的镀锌扁钢电阻（内为钢而外为铜，铜的电阻率明显低于铁）是钢材的4倍。

（5）具有良好的防腐性能，利用牺牲阴极保阳极的电化学原理，极大地减缓主体金属的腐蚀速度，耐腐蚀性是钢材的6倍。

2 铜包钢放热焊接工艺原理放热焊接是通过铝和氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接，放热焊接适用于铜与铜、铜与钢的电气连接，它无需任何外加大的能源和动力。

3 施工工艺流程施工工艺流程：材料验收→接地沟测量放线→接地沟开挖→平直下料→接地线敷设（暗埋/明敷/避雷引下线/避雷网）→接地网测试→接地沟回填。

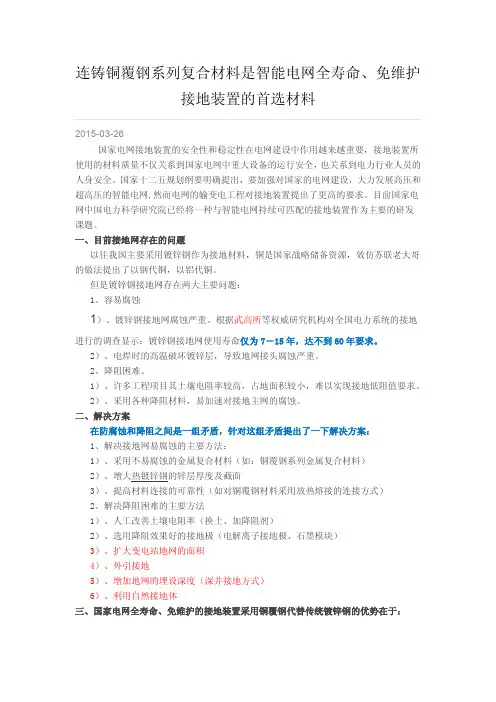

连铸铜覆钢系列复合材料是智能电网全寿命、免维护接地装置的首选材料2015-03-26国家电网接地装置的安全性和稳定性在电网建设中作用越来越重要，接地装置所使用的材料质量不仅关系到国家电网中重大设备的运行安全，也关系到电力行业人员的人身安全。

国家十二五规划纲要明确提出，要加强对国家的电网建设，大力发展高压和超高压的智能电网,然而电网的输变电工程对接地装置提出了更高的要求。

目前国家电网中国电力科学研究院已经将一种与智能电网持续可匹配的接地装置作为主要的研发课题。

一、目前接地网存在的问题以往我国主要采用镀锌钢作为接地材料，铜是国家战略储备资源，效仿苏联老大哥的做法提出了以钢代铜，以铝代铜。

但是镀锌钢接地网存在两大主要问题：1、容易腐蚀1）、镀锌钢接地网腐蚀严重。

根据武高所等权威研究机构对全国电力系统的接地进行的调查显示：镀锌钢接地网使用寿命仅为7－15年，达不到60年要求。

2）、电焊时的高温破坏镀锌层，导致地网接头腐蚀严重。

2、降阻困难。

1）、许多工程项目其土壤电阻率较高，占地面积较小，难以实现接地低阻值要求。

2）、采用各种降阻材料，易加速对接地主网的腐蚀。

二、解决方案在防腐蚀和降阻之间是一组矛盾，针对这组矛盾提出了一下解决方案：1、解决接地网易腐蚀的主要方法：1）、采用不易腐蚀的金属复合材料（如：铜覆钢系列金属复合材料）2）、增大热镀锌钢的锌层厚度及截面3）、提高材料连接的可靠性（如对铜覆钢材料采用放热熔接的连接方式）2、解决降阻困难的主要方法1）、人工改善土壤电阻率（换土、加降阻剂）2）、选用降阻效果好的接地极（电解离子接地极、石墨模块）3）、扩大变电站地网的面积4）、外引接地5）、增加地网的埋设深度（深井接地方式）6）、利用自然接地体三、国家电网全寿命、免维护的接地装置采用铜覆钢代替传统镀锌钢的优势在于：高导电性：铜覆钢接地体具有交变电流下的“集肤效应”，具有纯铜材料的高导电性能，而镀锌钢的导电率仅为8.6%。

电气工程接地用铜覆钢技术条件听说最近电气工程的接地技术又更新换代了，用上了铜覆钢技术，听着这名字就觉得高大上，让小编我好奇不已呢！1. 接地对于电气工程来说简直就是命脉，要是接地出了问题，那可就是大麻烦了。

以前用的铜杆接地已经out了，现在流行的是铜覆钢技术，听起来就很高级的样子。

1.1. 铜覆钢不就是在钢杆外面包了层铜吗？这样一来，钢杆能起到支撑的作用，而铜的导电性能又非常优秀，这样设计合理，一举两得！1.2. 跟以前相比，铜覆钢技术还不容易生锈，耐腐蚀性强，这样一来，接地系统的寿命就更长了，再也不用担心接地失效了。

2. 说到铜覆钢技术，还要说说它的安装过程，可不是那么简单的哦。

得要专业人士来操刀，毕竟接地可是个大事情，搞不好还会烧焦电器，那就得不偿失了。

2.1. 安装前得仔细检查线路，确保没有问题，审核完毕后才能开始操作。

毕竟电气工程可是有细节的地方，一不小心就会出问题。

2.2. 安装的时候还要注重方法，不能随便就动手，否则容易导致系统短路，那可就惨了。

还是那句老话，专业的事情交给专业的人做！3. 那么，铜覆钢技术到底有什么好处呢？小编我来给大家解析一下！3.1. 首先，利用铜的导电性能，接地效果更好，能够有效地排除电器设备运行过程中产生的杂散电流，安全性更高一些。

3.2. 其次，铜覆钢杆的稳定性更强，寿命更长，不容易出现故障，不像以前的铜杆接地那样容易生锈、损坏，减少了维护成本，节约了时间和精力。

3.3. 最后，铜覆钢技术使得接地系统更加稳定可靠，减少了电气事故发生的可能性，保障了设备和人员的安全。

毕竟安全第一，这个道理谁都懂的！总的来说，铜覆钢技术的应用给电气工程带来了许多好处，不仅提升了接地效果，还增强了系统的稳定性和可靠性。

所以，对于电气工程来说，采用铜覆钢技术绝对是一个不错的选择。

希望大家在选择接地方案时能够考虑一下铜覆钢技术，早日告别铜杆接地的时代，迎接更加安全、稳定的电气工程新时代！。

防雷接地棒，又名接地极，接地网，是以提高接地导体内部导电性能，降低接地导体外部土壤电阻率为理论依据所设计生产的。

传统的接地材料是用的镀锌钢。

这种材料在实际使用过程中会有一些问题。

而镀铜钢棒作为一种新型接地材料，它相比传统的接地材料更好用，更方便，下面就是它所具备的优势。

1、耐腐蚀性接地体的耐腐蚀性直接决定变电站地网的使用年限。

接地体的腐蚀主要有面腐蚀和点腐蚀两种表现形式，面腐蚀是指均匀腐蚀，这种腐蚀的跟接地体的材质和土壤腐蚀性能相关，速度比较稳定；点腐蚀主要存在于接头等容易产生电化学腐蚀的部位，点腐蚀的速度是均匀腐蚀速度的4倍～60倍，是威胁接地网安全的主要腐蚀形式。

铜接地体在土壤中的腐蚀速度大约是钢材的1/10～1/50，铜材被腐蚀后的产物为碱式碳酸铜，会紧紧吸附于铜材表面，阻断腐蚀的进一步进行，还可以保护铜材不会产生点腐蚀。

镀层合理时，镀铜钢的耐腐蚀性和铜材相当。

铜或镀铜钢接接地可以稳定运行达50年之久。

2、、导电率接地材料的导电率直接影响变电站地网的工频电阻和冲击电阻。

按照国际退火铜标准（IACS）规定的导电率，标准铜的导电率为100%，标准钢仅为10.8%，铜的导电率约是钢的10倍。

镀铜钢材料根据镀层厚度不同，导电率约为20%～40%，远好于钢质接地材料。

在高频雷电流冲击时，由于导体的集肤效应更加明显，镀铜钢接地材料的高频导电特性比钢接地材料优势进一步扩大。

3、热稳定性接地材料的截面积主要取决于它的热稳定性。

表征材料热稳定性特征的材料的热稳定系数C。

铜材的热稳定系数为210，钢材为70，而镀铜钢棒约176。

相同短路条件下，钢接地体所需的截面积为铜材的3倍，是镀铜钢棒的2.5倍。

4、施工难易度变电站接地设计中，钢接接地一般采用镀锌扁钢作为水平地网材料，镀锌角钢作为垂直地网材料。

镀锌扁钢受镀槽长度限制，每根长度一般不超过6m，变电站的水平地网长度通常在100m～300m左右，整个地网敷设时就会产生大量的搭接接头。

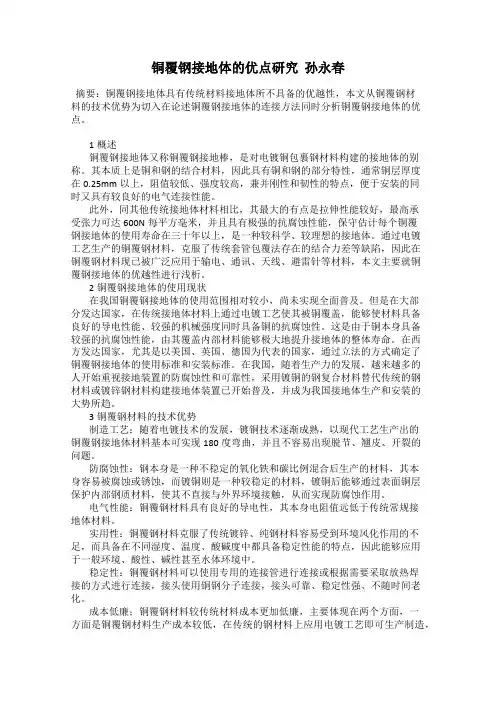

铜覆钢接地体的优点研究孙永春摘要：铜覆钢接地体具有传统材料接地体所不具备的优越性，本文从铜覆钢材料的技术优势为切入在论述铜覆钢接地体的连接方法同时分析铜覆钢接地体的优点。

1概述铜覆钢接地体又称铜覆钢接地棒，是对电镀铜包裹钢材料构建的接地体的别称。

其本质上是铜和钢的结合材料，因此具有铜和钢的部分特性，通常铜层厚度在0.25mm以上，阻值较低、强度较高，兼并刚性和韧性的特点，便于安装的同时又具有较良好的电气连接性能。

此外，同其他传统接地体材料相比，其最大的有点是拉伸性能较好，最高承受张力可达600N每平方毫米，并且具有极强的抗腐蚀性能，保守估计每个铜覆钢接地体的使用寿命在三十年以上，是一种较科学、较理想的接地体。

通过电镀工艺生产的铜覆钢材料，克服了传统套管包覆法存在的结合力差等缺陷，因此在铜覆钢材料现已被广泛应用于输电、通讯、天线、避雷针等材料，本文主要就铜覆钢接地体的优越性进行浅析。

2铜覆钢接地体的使用现状在我国铜覆钢接地体的使用范围相对较小，尚未实现全面普及。

但是在大部分发达国家，在传统接地体材料上通过电镀工艺使其被铜覆盖，能够使材料具备良好的导电性能、较强的机械强度同时具备铜的抗腐蚀性。

这是由于铜本身具备较强的抗腐蚀性能，由其覆盖内部材料能够极大地提升接地体的整体寿命。

在西方发达国家，尤其是以美国、英国、德国为代表的国家，通过立法的方式确定了铜覆钢接地体的使用标准和安装标准。

在我国，随着生产力的发展，越来越多的人开始重视接地装置的防腐蚀性和可靠性，采用镀铜的钢复合材料替代传统的钢材料或镀锌钢材料构建接地体装置已开始普及，并成为我国接地体生产和安装的大势所趋。

3铜覆钢材料的技术优势制造工艺：随着电镀技术的发展，镀铜技术逐渐成熟，以现代工艺生产出的铜覆钢接地体材料基本可实现180度弯曲，并且不容易出现脱节、翘皮、开裂的问题。

防腐蚀性：钢本身是一种不稳定的氧化铁和碳比例混合后生产的材料，其本身容易被腐蚀或锈蚀，而镀铜则是一种较稳定的材料，镀铜后能够通过表面铜层保护内部钢质材料，使其不直接与外界环境接触，从而实现防腐蚀作用。

220kv变电站接地网钢镀铜放热焊接工法220kV变电站接地网钢镀铜放热焊接工法一、引言变电站的接地系统对于保证电力系统的正常运行和人员安全起着至关重要的作用。

针对变电站接地网的焊接工法，近年来出现了一种新的技术——钢镀铜放热焊接工法。

本文将对该工法的原理、优势和应用进行介绍，以便更好地了解该工法在变电站接地系统中的应用。

二、原理钢镀铜放热焊接工法是利用钢与铜之间的金属离子扩散和反应，形成有机结合的电化学处理过程，在接地体上形成一层钢铜复合材料。

具体步骤如下：1. 预处理：对接地体表面进行清洁处理，去除油污和杂质，保证焊接质量。

2.镀铜：通过电镀技术，在接地体表面形成均匀的铜层，以增强钢与铜之间的结合性能。

3. 焊接：在镀铜层上进行放热焊接，将钢材与铜材熔化，并以放热焊接电弧为热源，使钢与铜发生融合反应。

4. 冷却：焊接完成后，进行自然冷却，使接地体内的钢与铜重新结晶，形成均匀的钢铜复合材料。

三、优势1. 导电性能好：钢镀铜放热焊接工法使得接地网的导电性能大大提高，减小了接地电阻，提供了更好的系统接地综合导电性能。

2. 抗腐蚀能力强：镀铜层能够有效地防止氧化和腐蚀，延长接地体的使用寿命。

3. 稳定性高：钢铜复合材料的结合性能良好，不易产生开裂和松动现象，保证了接地系统的稳定运行。

4. 施工简便：相对于传统的焊接工法，钢镀铜放热焊接工法的施工工序简单，耗时短，能够提高施工效率。

5. 环境友好：钢镀铜放热焊接工法不需要额外添加任何化学物质，对环境无污染，符合绿色施工的要求。

四、应用钢镀铜放热焊接工法在变电站接地系统中具有广泛的应用前景，主要体现在以下几个方面：1. 提高电网安全性：接地网的导电性能好，减小了系统的接地电阻，能够提高电网的安全性，减少接地故障发生的可能性。

2. 降低系统故障率：接地系统稳定、耐腐蚀，能够降低系统的故障率，提高电力系统的可靠性。

3. 延长设备寿命：钢镀铜放热焊接工法能够提高接地系统的稳定性和抗腐蚀能力，延长设备的使用寿命，减少设备维护和更换的次数。

铜覆钢接地材料在变电站的应用初探在变电站中应用铜覆钢接地材料具有非常优良的导电性能，并且还能够为变电站的施工减少一定的成本。

采用铜覆钢接地材料能够使接地网中的接地装置完全处在铜的保护之下，这样能够真正的实现免维护接地装置。

铜覆钢接地材料应用在变电站中能够大幅度的减少接地网的开挖量。

当前的铜覆钢接地材料已经广泛的应用到了变电站中。

下文将针对铜覆钢接地材料在变电站中的应用展开探析。

标签：铜覆钢接地材料；变电站；应用1 前言随着变电站在人们的日常生活中发挥的作用越来越大，变电站中的电气设备的安全运行也受到了人们的高度关注。

变电站中的电气设备的安全运行离不开接地系统的良好的保护，通过接地系统的安全保障，能够为变电站内的所有电气设备提供一个可靠的接地系统，能够在变电站内发生安全故障时，进行一定的调节，比如，如果变电站内出现短路的现象，通过接地网系统能够将产生故障的地方进行迅速的调整，使变电站进行正常的工作，并且，通过运用这种接地网系统还能够防止变电站中的地电位上升。

变电站中的接地网系统能够直接的影响着变电站工作人员的生命安全，同时对于变电站内的其他设备的正常运行也有很大的影响，由此，要将变电站的接地网络进行严格的控制，充分发挥接地网络的关键保障作用。

2 主接地网络应具备的电气特性变电站中的主接地网络应具备良好的电阻率和导电率，这样才能够将将短路电流进行较好的排除；主接地网络还需要有较好的机械强度，能够进行较大程度的拉伸；变电站中的主接地网络一般都是暗敷在变电站之下的，由此，要求主接地网络还应具备较强的耐腐蚀性，能够在地下进行常年的工作，使接地网络不会由于年限过长而失去接地性能；除此之外，主接地网络还应该具有非常好电气性能，能够在短路电流进行冲击时不受到影响。

3 制作主接地材料的选择传统的变电站接地材料在进行工程施工的过程中，多数采用镀锌钢材，这种钢材在传统的施工工艺中具有非常多的优势，它具备非常好的机械强度，并且电阻率和导电率也相对来说较好，并且，价格相对低廉，在传统的变电站接地网络中得到了广泛的应用。

率。 １ ． 设 计井 下作业 清洁 生产方 案
应积极推广“ 无污染作业法” ， 加强各个环节的无污染作业监控， 从而减少污染
物的 排放 。 总之 ， 油 田井下作业 工作人员 应在长期 的工作 实践 中不 断加强对 污染物 排
在进行油 田井下作业 之前 ， 须认真分 析 、 研 究当地 的地 质条件 、 作业 机械设 备、 井下结 构 、 工 作人 员技术水平 等情况 ， 尤其要 对容易产 生污染 的几个生 产环 节， 做到 心中有数 ， 并创 新油 田开 采技术 ， 积极 引进先进 的油 田井 下作业 污染防
放的控 制 ， 积 极创新 油田井 下作业工业 ， 以提高油 田的利用 效率 ， 保护 生态环 境
的安 全性 与稳 定性 。

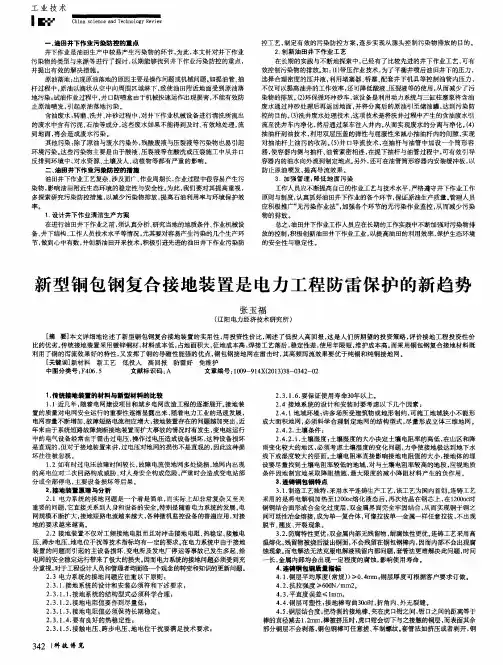

新 型铜 包 钢 复 合 接地 装 置 是 电 力工程 防雷 保 护 的新 趋 势
张玉 福
（ 辽 阳 电力 经 济技术 研究 所 ）
［ 摘 要］ 本文详细地论述了新型铜包钢复合接地装置的实用性， 用投资性价比， 阐述 了低投入高回报， 这是人们所期望的投资策略 ， 评价接地工程投资性价 比的优劣。 传统接地装置采用镀锌钢材， 材料成本低， 占地面积大， 征地成本高， 焊接工艺落后， 稳定性差， 使用年限短， 维护成本高。 而采用铜包钢复合接地材料既 利用 了铜 的泻流 效果好 的 特性 ， 又 发挥 了钢的导 磁性 能强 的优 点 ， 铜包钢 接地 网在 雷击 时 ， 其高频 泻 流效果 要优 于纯 铜和 纯钢 接地 网 。 ［ 关键词］ 新材料 新工艺 低投入 高回报 防雷好 免维护 中图分 类号 ： Ｆ ４ ０ ６ ． ５ 文献 标识 码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ３ ） ３ ８ — ０ ３ ４ ２ — ０ ２

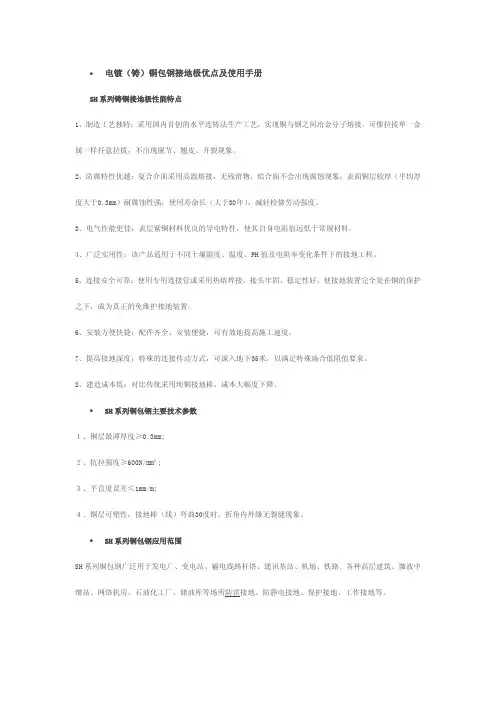

•电镀（铸）铜包钢接地极优点及使用手册SH系列铸铜接地极性能特点1、制造工艺独特：采用国内首创的水平连铸法生产工艺，实现铜与钢之间冶金分子熔接。

可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。

2、防腐特性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.3mm）耐腐蚀性强，使用寿命长（大于30年），减轻检修劳动强度。

3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。

4、广泛实用性：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地工程。

5、连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好，使接地装置完全处在铜的保护之下，成为真正的免维护接地装置。

6、安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。

7、提高接地深度：特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。

8、建造成本低：对比传统采用纯铜接地棒，成本大幅度下降。

•SH系列铜包钢主要技术参数１、铜层最薄厚度≥0.3mm;２、抗拉强度≥600N/mm²;３、平直度误差≤1mm/m;４、铜层可塑性：接地棒（线）弯曲30度时，折角内外缘无裂缝现象。

•SH系列铜包钢应用范围SH系列铜包钢广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。

铸铜接地极安装示意图•SH系列铜包钢接地棒分标准型和组合型两种结构：1、标准型SH接地极：单根铜包钢接地棒，一端切削60度角，另一端切平且截角。

泉州防雷泉州防雷公司泉州避雷针泉州防雷整改泉州防雷验收泉州防雷中心泉州机房防雷泉州防雷企业泉州防雷接地泉州机房防雷接地泉州加油站防雷整改泉州电源防雷泉州别墅防雷泉州厂房防雷2、组合型SH接地极：由多根铜包钢接地棒，通过螺纹连接器连接而成的接地体。

接地网用铜钢复合材料及 放热焊接技术研究
《输变电工程防腐材料研究》子项目1 输变电工程防腐材料研究》子项目
1 2 3 4 5 6 7 8
概述 国内外铜覆钢接地材料调研 铜覆钢性能研究 放热焊剂的研制 铜覆钢及放热焊接头性能研究 铜覆钢全寿命周期经济型和环境友好性研究 变电站铜覆钢接地网设计 结论
1.概述 课题背景 概述-课题背景 概述
2. 铜覆钢接地材料调研 小结 铜覆钢接地材料调研-小结
（1）铜覆钢在国外已得到广泛应用、配套标准比较完备；作 ）铜覆钢在国外已得到广泛应用、配套标准比较完备； 为一种新型材料，铜覆钢在国内应用时间较短， 为一种新型材料，铜覆钢在国内应用时间较短，没有相关 标准依据，在电力行业水平接地网中还没有得到应用。 标准依据，在电力行业水平接地网中还没有得到应用。 （2）由于我国没有铜覆钢这一新型复合材料的国家或行业标 ） 鉴于其良好的应用前景， 准，鉴于其良好的应用前景，建议有关部门制定产品标准 目前已国家电网公司已颁布企业标准）。 （目前已国家电网公司已颁布企业标准）。 （3）铜覆钢的产能已具备一定的规模，可以满足工程实际需 ）铜覆钢的产能已具备一定的规模， 要以及招标采购要求。 要以及招标采购要求。
3. 铜覆钢性能研究 电气性能 铜覆钢性能研究-电气性能
表3.1 不同工艺铜覆钢电阻率测试结果
电阻率20℃ 电阻率 ℃（µ •cm） ） 试样 编号 工艺 1 冷拉 电镀 水平连铸 铜 热镀锌钢 6.68 9.16 6.92 2 6.03 9.20 6.81 3 6.42 9.07 7.01 1.724 20.1 4 6.33 9.21 6.85 平均值 6.37 9.14 6.89 导电率 (%) 截述 课题背景 概述-课题背景 概述 铜覆钢（ 铜覆钢（Copper Clad Steel）接地材料： ）接地材料：

铜覆钢材料在接地系统中的应用【摘要】论述了接地系统对于变电站的重要性。

铜覆钢材料作为新兴的接地网制作材料，所具有的优势。

铜覆钢技术的发展过程，分析了其主要的电气试验参数。

展望了铜覆钢材料在今后变电站工程建设中的发展前景。

【关键词】变电站接地网；铜覆钢技术；趋肤效应；铜覆钢的电气参数abstract:discusses the importance of the grounding system for the substation. copper-clad steel as emerging ground net production of materials, has advantages. the copper-clad steel technology development process, the analysis of the main electrical test parameters. looking to the copper-clad steel development prospects in the future construction of substation project.keywords: substation grounding grid；copper-clad steel technology；skin effect；the electrical parameters of the copper-clad steel中图分类号：tu5文献标识码：a 文章编号：2095-2104（2012）1引言变电站电气设备，其运行安全性非常重要。

在这其中，接地系统起着至关重要的保障作用。

主接地网为站内所有的电气设备提供一个可靠的接地。

如果发生系统故障，产生短路电流，接地网能够迅速地安全地消除掉故障产生的电流。

而且，接地网还可以有效的降低站内的地电位升。

我们可以说，接地网的相关的接地性能的好坏是可以直接地关系到全部的站内工作人员其人身安全的，其次，还影响到各种电气设备相关的运行安全及可靠性，在整个变电站系统中，主接地网起到了关键的作用。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010881805.7(22)申请日 2020.08.27(71)申请人 北京市金合益科技发展有限公司地址 100160 北京市丰台区汽车博物馆西路8号院2号楼4层408(72)发明人 王伟　孙永春　(51)Int.Cl.H01B 13/00(2006.01)H01R 43/16(2006.01)(54)发明名称一种柔性扁带型铜覆钢的生产方法(57)摘要本发明公开了一种柔性扁带型铜覆钢的生产方法，属于电力系统接地领域，包括S1.钢材表面处理及校直。

S2.椭圆成形，通过轧制模具，将钢材形状由圆形轧制成椭圆形，并进行抛光。

S3.熔铸成形，将椭圆型异性钢材通过装有熔融铜的连铸炉中包裹上一层铜并冷却形成椭圆形铜覆钢。

S4.轧制成型，将半成品通过连续轧制加工成扁带形状。

S5.热处理，将加工后的扁带铜覆钢体在气体保护下进行热处理，钢芯的硬度和强度大幅降低，得到足够的柔软度，可以很便捷地调直和弯折。

S6.定型，通过成形模拉拔，使尺寸和光洁度符合标准。

所得到的柔性扁带型铜覆钢可以优化现有铜覆钢材质接地体易腐蚀、易脱层、弯折性能差等不足之处，具有广泛应用前景。

权利要求书1页 说明书4页 附图1页CN 112133491 A 2020.12.25C N 112133491A1.一种柔性扁带型铜覆钢的生产方法，其特征在于包括以下步骤：S1.钢材表面处理及校直，通过除锈，逐步去除圆形钢棒或钢线表面的氧化皮和杂质，通过车削、抛光等得到要求的表面精度。

S2.椭圆成形，通过轧制模具，将钢材形状由圆形轧制成椭圆形，并进行抛光；S3.熔铸成形，将椭圆型异性钢材在气体保护下向下引入装有液态铜的连铸炉中，并使铜覆盖在椭圆形异型钢材表面，结晶后的椭圆形铜覆钢通过水冷模具导出。

S4轧制成型，将半成品通过连续轧制加工成扁带形状，加工过程会使得金属原子间的结合度增加，铜覆钢体硬度和强度增强，完成此步骤后得到硬态产品。

柔性铜覆钢接地材料现场检测与性能提升研究
佚名
【期刊名称】《智慧电力》
【年(卷),期】2024(52)2
【摘要】项目由国网陕西省电力有限公司电力科学研究院牵头完成。

项目通过综合酸、碱、盐环境下铜覆钢接地材料的耐蚀性能实验,提出了通过铜覆钢浸泡酸、碱、盐溶液后实时检测溶液体系中Fe3+离子浓度来判断覆层是否失效的状态评估方法,为实现包覆类接地材料的现场快速检测奠定基础。

【总页数】2页(PF0002)
【正文语种】中文
【中图分类】TG1
【相关文献】
1.铜覆钢接地材料在变电站的应用初探
2.石墨覆铜柔性接地材料及其接地特性
3.用于高压输电线路的石墨覆铜柔性接地材料性能分析
4.石墨覆铜柔性接地材料在电力接地网应用中存在的问题及对策
5.电气与腐蚀试验对铜覆钢接地材料性能的影响分析
