软启动抑制开关电源浪涌的原理及注意

软启动的工作原理软启动是指在电气设备的启动过程中，通过软件控制实现逐渐升高电压、电流或频率的一种启动方式。

它可以避免设备启动时电流过大对电网和设备本身造成的冲击，保护设备和电网的安全稳定运行。

本文将从四个方面详细介绍软启动的工作原理。

一、软启动的概述软启动是一种通过控制器或者微处理器来实现的电机启动方式。

在传统的直接启动方式中，电机启动时会产生较大的启动电流，对电网和设备产生冲击。

而软启动通过逐渐升高电压或电流，实现电机平稳启动，减小了启动冲击，保护了电网和设备。

1.1 软启动的作用软启动可以减小电机启动时的电流冲击，降低电网和设备的压力，延长设备的使用寿命。

同时，软启动还可以提供更好的控制性能，实现启动过程的精确控制，适应不同负载和环境条件下的启动需求。

1.2 软启动的适用范围软启动适用于各种类型的电机，包括交流电机和直流电机。

无论是小功率电机还是大功率电机，都可以通过软启动实现平稳启动。

此外，软启动还可以应用于各种工业领域，如制造业、石油化工、建筑等。

1.3 软启动的优势相比传统的直接启动方式，软启动具有以下优势：- 减小电机启动时的电流冲击，保护电网和设备；- 提供精确的启动控制，适应不同负载和环境条件；- 延长设备的使用寿命，减少维修和更换成本；- 提高电机的效率和性能，降低能耗和运行成本。

二、软启动的工作原理软启动通过控制器或者微处理器实现电机启动过程中电压、电流或频率的逐渐升高。

下面将从控制器、电压升高和电流控制三个方面介绍软启动的工作原理。

2.1 控制器软启动的控制器是整个系统的核心部件，负责监测电机的状态并控制电压、电流或频率的升高。

控制器通常由微处理器和相关电路组成，通过接收传感器的反馈信号，实时调整输出信号，控制电机启动过程。

2.2 电压升高软启动的一种常见方式是通过逐渐升高电压来实现电机的启动。

控制器根据预设的启动曲线，逐步增加输出电压，使电机从静止状态逐渐加速到额定转速。

防浪涌保护器原理
防浪涌保护器是一种用于保护电子设备免受浪涌电压影响的重要装置。

在电力系统中，由于雷电、电网切换、电动机启动等原因，会产生瞬时的浪涌电压，如果这些浪涌电压超过了设备的承受范围，就会对设备造成严重损坏。

因此，防浪涌保护器的应用显得尤为重要。

防浪涌保护器的原理主要是利用其内部的元件对浪涌电压进行吸收和抑制，从而保护设备不受损害。

其主要原理包括以下几个方面：
首先，防浪涌保护器内部会采用金属氧化物压敏电阻器（MOV）等元件来吸收浪涌电压。

当浪涌电压超过设定的阈值时，MOV会迅速变为导电状态，将浪涌电压吸收并转化为热量释放出去，从而保护设备。

其次，防浪涌保护器还会采用气体放电管（GDT）等元件来抑制浪涌电压。

当浪涌电压超过设定的阈值时，GDT会迅速导通，将浪涌电压通过放电通路释放出去，起到抑制的作用。

此外，防浪涌保护器还会通过电感元件和电容元件构成的低通滤波器，将高频的浪涌电压滤除，从而保护设备不受高频浪涌的影响。

最后，防浪涌保护器还会采用过压保护器等元件来监测电压波形，一旦检测到异常电压，就会迅速切断电路，保护设备免受损害。

总的来说，防浪涌保护器的原理是通过吸收、抑制和滤除浪涌电压，保护设备不受损害。

其内部的各种元件相互协作，形成了一套完善的保护机制，确保了设备的安全稳定运行。

在实际应用中，选用合适的防浪涌保护器对设备进行保护，可以有效地延长设备的使用寿命，降低维护成本，提高系统的可靠性。

因此，防浪涌保护器的原理及
其应用具有重要的意义，对于电力系统和电子设备的安全稳定运行起着至关重要的作用。

浪涌电流限制电路图开关电源在加电时，会产生较高的浪涌电流，因此必须在电源的输入端安装防止浪涌电流的软启动装置，才能有效地将浪涌电流减小到允许的范围内。

浪涌电流主要是由滤波电容充电引起，在开关管开始导通的瞬间，电容对交流呈现出较低的阻抗。

如果不采取任何保护措施，浪涌电流可接近数百A。

开关电源的输入一般采用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承担充放电电流。

图中在整流和滤波之间串入的限流电阻Rsc是为了防止浪涌电流的冲击。

合闸时Rsc限制了电容C的充电电流，经过一段时间，C上的电压达到预置值或电容C1上电压达到继电器T动作电压时，Rsc被短路完成了启动。

同时还可以采用可控硅等电路来短接Rsc。

当合闸时，由于可控硅截止，通过Rsc对电容C 进行充电，经一段时间后，触发可控硅导通，从而短接了限流电阻Rsc。

开关电源中浪涌电流抑制模块的应用[导读]分析了电容输入式滤波整流器上电时对电源的浪涌电流冲击及危害，介绍了常规解决办法及存在的问题，提出一种实用解决方案。

1 上电浪涌电流目前，考虑到体积，成本等因素，大多数AC/DC变换器输入整流滤波采用电容输入式滤波方式，电路原理如图1所示。

由于电容器上电压不能跃变，在整流器上电之初，滤波电容电压几乎为零，等效为整流输出端短路。

如在最不利的情况（上电时的电压瞬时值为电源电压峰值）上电，则会产生远高于整流器正常工作电流的输入浪涌电流，如图2所示。

当滤波电容为470μF并且电源内阻较小时，第一个电流峰值将超过100A，为正常工作电流峰值的10倍。

浪涌电流会造成电源电压波形塌陷，使得供电质量变差，甚至会影响其他用电设备的工作以及使保护电路动作；由于浪涌电流冲击整流器的输入熔断器，使其在若干次上电过程的浪涌电流冲击下而非过载熔断。

为避免这类现象发生，而不得不选用更高额定电流的熔断器，但将出现过载时熔断器不能熔断，起不到保护整流器及用电电路的作用；过高的上电浪涌电流对整流器和滤波电容器造成不可恢复的损坏。

24V开关电源常用的几种保护电路1.防浪涌软启动电路24V开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

2.过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。

温度是影响电源设备可靠性的最重要因素。

根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

3.缺相保护电路由于电网自身原因或电源输入接线不可靠，24V开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。

当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。

检测电网缺相通常采用电流互感器或电子缺相检测电路。

由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。

图5是一个简单的电子缺相保护电路。

三相平衡时，R1～R3结点H电位很低，光耦合输出近似为零电平。

当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，封锁驱动信号。

比较器的基准可调，以便调节缺相动作阈值。

该缺相保护适用于三相四线制，而不适用于三相三线制。

电路稍加变动，亦可用高电平封锁PWM信号。

开关电源电路负责为整个机床数控系统各部分设备提供电源。

文中主要介绍了一种机床数控系统用开关电源各种保护电路的工作原理和实现方法，通过实际研制，使得该系统开关电源稳定性大大提高，保护功能稳定可靠，满足了批量生产要求。

1 保护电路工作原理分析机床数控用开关电源包含有软启动保护、过压保护、过流保护、欠压掉电保护等电路。

(1) 软启动电路由于开关电源输入整流电路后级大多采用电容性滤波电路滤波，在电源合闸瞬间，往往会产生电流幅值高达几十甚至几百安培的浪涌电流，此种浪涌电流十分有害，会造成开关电源启动故障甚至损坏。

常用的软启动电路有可控硅和限流电阻组成的防浪涌软启动保护、继电器触点组成的软启动保护、负温度系数电阻组成的软启动保护电路等。

本系统开关电源采用负温度系数电阻组成的软启动保护电路，简单实用，工作可靠。

如图1, 220 V 交流电经线圈L1滤波共模干扰后，整流产生约三百伏左右直流电压， RT 电阻为负温度系数热敏电阻，型号为M02-7Ω。

当电源合闸瞬间，浪涌电流使得热敏电阻发热，阻值迅速减小，输出直流电压逐渐建立，可有效防止浪涌电流对电源电路的冲击，使得整个电源半桥变换电路稳定可靠。

图1 负温度系数电阻组成的输入软启动电路在开关电源启动时，由于脉宽调制器尚未建立稳定的驱动脉冲，需采取措施使得驱动脉冲逐渐建立起来，该开关电源脉宽调制器采用性价比较高的脉宽调制器T L494。

如图2, TL494 的第四脚为死区控制，它既可以为变换功率管提供安全的死区时间控制，也可以作为驱动芯片的软启动控制。

开机瞬间，电容器C1上未建立电压， + 5 V 通过电容C1 送TL494: 4 脚，封锁脉宽调制器的输出脉冲。

随着电容C1 两端电压逐渐升高， T L494: 4 脚电压逐渐下降，驱动脉冲宽度逐渐展宽。

当辅助电源+ 15 V 出现故障时，三级管V1迅速导通， + 5 V 电压经三极管V1 送T L494: 4 脚，切断驱动脉冲，使开关电源停止工作而不致损坏。

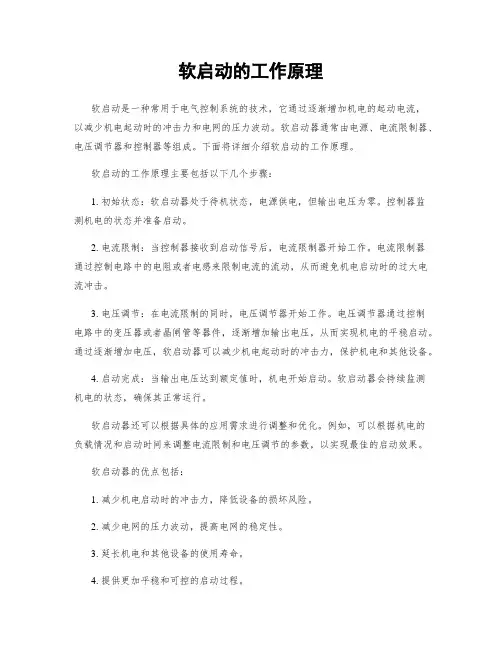

软启动的工作原理软启动是一种常用于电气控制系统的技术，它通过逐渐增加机电的起动电流，以减少机电起动时的冲击力和电网的压力波动。

软启动器通常由电源、电流限制器、电压调节器和控制器等组成。

下面将详细介绍软启动的工作原理。

软启动的工作原理主要包括以下几个步骤：1. 初始状态：软启动器处于待机状态，电源供电，但输出电压为零。

控制器监测机电的状态并准备启动。

2. 电流限制：当控制器接收到启动信号后，电流限制器开始工作。

电流限制器通过控制电路中的电阻或者电感来限制电流的流动，从而避免机电启动时的过大电流冲击。

3. 电压调节：在电流限制的同时，电压调节器开始工作。

电压调节器通过控制电路中的变压器或者晶闸管等器件，逐渐增加输出电压，从而实现机电的平稳启动。

通过逐渐增加电压，软启动器可以减少机电起动时的冲击力，保护机电和其他设备。

4. 启动完成：当输出电压达到额定值时，机电开始启动。

软启动器会持续监测机电的状态，确保其正常运行。

软启动器还可以根据具体的应用需求进行调整和优化。

例如，可以根据机电的负载情况和启动时间来调整电流限制和电压调节的参数，以实现最佳的启动效果。

软启动器的优点包括：1. 减少机电启动时的冲击力，降低设备的损坏风险。

2. 减少电网的压力波动，提高电网的稳定性。

3. 延长机电和其他设备的使用寿命。

4. 提供更加平稳和可控的启动过程。

需要注意的是，软启动器在设计和选择时需要考虑机电的额定功率、起动时间、负载特性等因素，以确保软启动器能够正常工作并满足实际需求。

总之，软启动是一种通过逐渐增加机电起动电流来减少冲击力和压力波动的技术。

它通过电流限制和电压调节等控制手段，实现机电的平稳启动。

软启动器具有减少设备损坏风险、提高电网稳定性和延长设备使用寿命等优点，因此在电气控制系统中得到广泛应用。

软启动的工作原理软启动是一种常见的电气控制技术，它用于控制大功率电动机的启动过程，以减少启动时的电流冲击和机械冲击，保护设备和延长使用寿命。

本文将详细介绍软启动的工作原理，包括其基本原理、工作流程、优点和应用。

一、软启动的基本原理1.1 电压调制原理软启动通过改变电压的波形来实现电动机的平稳启动。

它通过调制电源电压，使电动机在启动阶段逐渐加速，从而减小了启动时的电流冲击。

1.2 脉宽调制原理软启动采用脉宽调制技术，通过调整开关器件的导通时间和关闭时间来控制输出电压的大小。

在启动过程中，软启动逐渐增加脉冲宽度，从而实现电动机的平稳启动。

1.3 控制电路原理软启动通过控制电路来实现电压和脉冲宽度的调节。

控制电路根据电动机的负载情况和启动阶段的需求，动态调整输出电压和脉冲宽度，以实现电动机的平稳启动。

二、软启动的工作流程2.1 启动阶段在启动阶段，软启动会逐渐增加输出电压和脉冲宽度，使电动机逐渐加速。

这样可以减小启动时的电流冲击，保护电动机和其他设备。

2.2 运行阶段一旦电动机达到额定转速，软启动会保持输出电压和脉冲宽度的稳定，以保证电动机的正常运行。

在这个阶段，软启动不再起作用，电动机由直接供电驱动。

2.3 故障保护软启动还具有故障保护功能，可以监测电动机的运行状态，并在出现故障时及时停止电动机的运行，以保护设备和人员的安全。

三、软启动的优点3.1 减小电流冲击软启动可以减小电动机启动时的电流冲击，降低了电网的负荷，减少了电动机和其他设备的损坏风险。

3.2 降低机械冲击软启动通过逐渐加速电动机，减小了机械冲击，延长了设备的使用寿命。

3.3 节能减排软启动在启动过程中逐渐调整输出电压和脉冲宽度，减少了能耗，达到了节能减排的效果。

四、软启动的应用4.1 电动机启动软启动广泛应用于大功率电动机的启动过程，如空调、水泵、风机等设备。

4.2 电网稳定软启动可以减小电动机启动时的电流冲击，降低了电网的负荷波动，提高了电网的稳定性。

防浪涌电路图
 浪涌电流指电源接通瞬间，流入电源设备的峰值电流。

由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。

电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。

反复开关环路，AC 输入电压不应损坏电源或者导致保险丝烧断。

浪涌电流也指由于电路异常情况引起的使结温超过额定结温的不重复性最大正向过载电流。

 浪涌电流抑制电路----开关电源浪涌抑制电路
 开关电源在加电时，会产生较高的浪涌电流，因此必须在电源的输入端安装防止浪涌电流的软启动装置，才能有效地将浪涌电流减小到允许的范围内。

浪涌电流主要是由滤波电容充电引起，在开关管开始导通的瞬间，电容对交流呈现出较低的阻抗。

如果不采取任何保护措施，浪涌电流可接近数百A。

 开关电源的输入一般采用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承担充放电电流。

图中在整流和滤波之间串入的限流电阻Rsc是为了防止浪涌电流的冲击。

合闸时Rsc限制了电容C的充电电流，经过一段时间，C上的电压达到预置值或电容C1上电压达到继电器T动作电压时，Rsc被短路完成了启动。

同时还可以采用可控硅等电路来短接Rsc。

当合闸时，由于可控硅截。

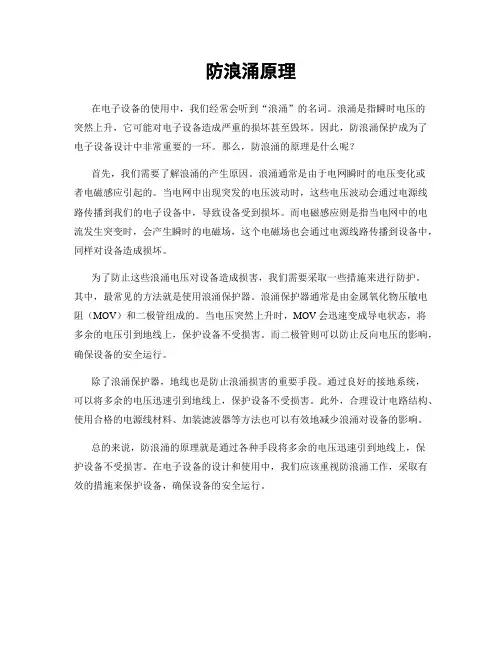

防浪涌原理
在电子设备的使用中，我们经常会听到“浪涌”的名词。

浪涌是指瞬时电压的
突然上升，它可能对电子设备造成严重的损坏甚至毁坏。

因此，防浪涌保护成为了电子设备设计中非常重要的一环。

那么，防浪涌的原理是什么呢？
首先，我们需要了解浪涌的产生原因。

浪涌通常是由于电网瞬时的电压变化或
者电磁感应引起的。

当电网中出现突发的电压波动时，这些电压波动会通过电源线路传播到我们的电子设备中，导致设备受到损坏。

而电磁感应则是指当电网中的电流发生突变时，会产生瞬时的电磁场，这个电磁场也会通过电源线路传播到设备中，同样对设备造成损坏。

为了防止这些浪涌电压对设备造成损害，我们需要采取一些措施来进行防护。

其中，最常见的方法就是使用浪涌保护器。

浪涌保护器通常是由金属氧化物压敏电阻（MOV）和二极管组成的。

当电压突然上升时，MOV会迅速变成导电状态，将
多余的电压引到地线上，保护设备不受损害。

而二极管则可以防止反向电压的影响，确保设备的安全运行。

除了浪涌保护器，地线也是防止浪涌损害的重要手段。

通过良好的接地系统，
可以将多余的电压迅速引到地线上，保护设备不受损害。

此外，合理设计电路结构、使用合格的电源线材料、加装滤波器等方法也可以有效地减少浪涌对设备的影响。

总的来说，防浪涌的原理就是通过各种手段将多余的电压迅速引到地线上，保
护设备不受损害。

在电子设备的设计和使用中，我们应该重视防浪涌工作，采取有效的措施来保护设备，确保设备的安全运行。

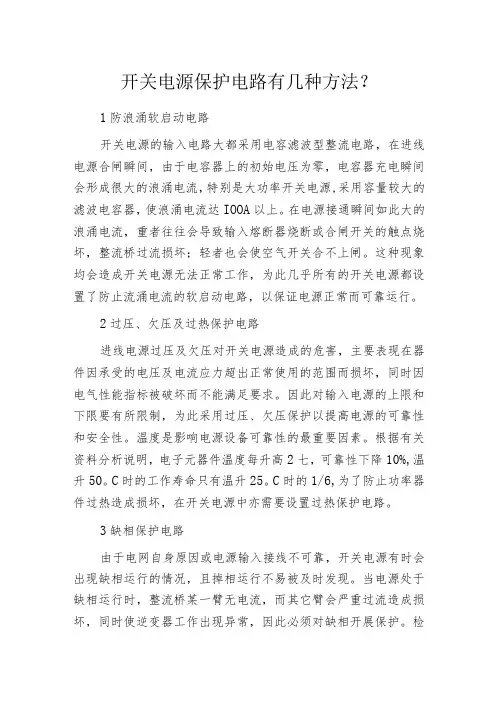

开关电源保护电路有几种方法？1防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源,采用容量较大的滤波电容器，使浪涌电流达IOOA以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

这种现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

2过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。

温度是影响电源设备可靠性的最重要因素。

根据有关资料分析说明，电子元器件温度每升高2七，可靠性下降10%,温升50。

C时的工作寿命只有温升25。

C时的1/6,为了防止功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

3缺相保护电路由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。

当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相开展保护。

检测电网缺相通常采用电流互感器或电子缺相检测电路。

由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。

三相平衡时，R1~R3结点H电位很低，光耦合输出近似为零电平。

当缺相时，H点电位抬高，光耦输出高电平，经比较器开展比较，输出低电平，封锁驱动信号。

比较器的基准可调，以便调节缺相动作阈值。

该缺相保护适用于三相四线制，而不适用于三相三线制。

电路稍加变动，亦可用高电平封锁PWM信号。

4短路保护开关电源同其它电子装置一样，短路是最严重的故障,短路保护是否可靠，是影响开关电源可靠性的重要因素。

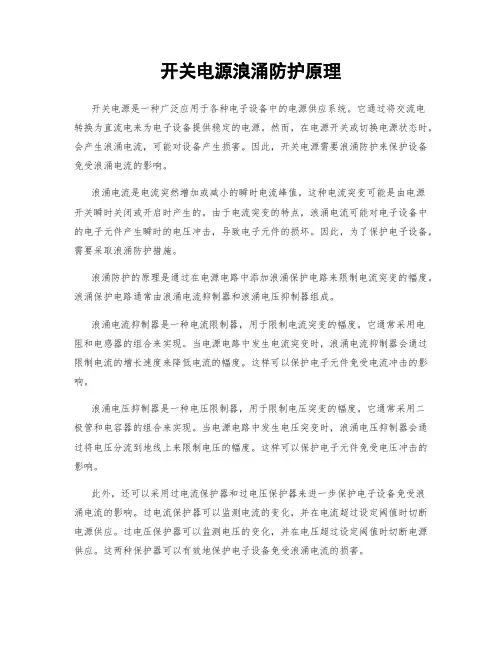

开关电源浪涌防护原理开关电源是一种广泛应用于各种电子设备中的电源供应系统。

它通过将交流电转换为直流电来为电子设备提供稳定的电源。

然而，在电源开关或切换电源状态时，会产生浪涌电流，可能对设备产生损害。

因此，开关电源需要浪涌防护来保护设备免受浪涌电流的影响。

浪涌电流是电流突然增加或减小的瞬时电流峰值。

这种电流突变可能是由电源开关瞬时关闭或开启时产生的。

由于电流突变的特点，浪涌电流可能对电子设备中的电子元件产生瞬时的电压冲击，导致电子元件的损坏。

因此，为了保护电子设备，需要采取浪涌防护措施。

浪涌防护的原理是通过在电源电路中添加浪涌保护电路来限制电流突变的幅度。

浪涌保护电路通常由浪涌电流抑制器和浪涌电压抑制器组成。

浪涌电流抑制器是一种电流限制器，用于限制电流突变的幅度。

它通常采用电阻和电感器的组合来实现。

当电源电路中发生电流突变时，浪涌电流抑制器会通过限制电流的增长速度来降低电流的幅度。

这样可以保护电子元件免受电流冲击的影响。

浪涌电压抑制器是一种电压限制器，用于限制电压突变的幅度。

它通常采用二极管和电容器的组合来实现。

当电源电路中发生电压突变时，浪涌电压抑制器会通过将电压分流到地线上来限制电压的幅度。

这样可以保护电子元件免受电压冲击的影响。

此外，还可以采用过电流保护器和过电压保护器来进一步保护电子设备免受浪涌电流的影响。

过电流保护器可以监测电流的变化，并在电流超过设定阈值时切断电源供应。

过电压保护器可以监测电压的变化，并在电压超过设定阈值时切断电源供应。

这两种保护器可以有效地保护电子设备免受浪涌电流的损害。

总之，开关电源浪涌防护的原理是通过浪涌保护电路来限制电流突变的幅度，以保护电子设备免受浪涌电流的影响。

浪涌电流抑制器和浪涌电压抑制器是常用的浪涌防护电路。

另外，过电流保护器和过电压保护器也可以用于进一步保护电子设备。

通过合理设计和使用浪涌防护电路，可以有效地提高开关电源的稳定性和可靠性，延长电子设备的使用寿命。

软启动电阻的计算
设R 为变频器启动时的限流电阻启动电阻，由于变频器通电瞬间滤波电容相当于短路，因而冲击电流过大，故需加限流电阻限流，由主电路的形式可以看出，当电容充电时，限流电阻和滤波电容构成的回路是一个典型的一阶环节，其时间常数为R C τ=⨯ ，故在零初始状态下，电容上电压的响应方程式为：1t C dc U U e τ
-⎛⎫=- ⎪⎝⎭
当4t T =时，98.2%c dc U U =，故可选取充电时间为 44t RC τ==
如果要求充电时间为10t s =
则
10 2.2441100t R K C F
μ===Ω⨯ 故R 上消耗的功率为：
22
60020882200
dc R U P W R ===⨯ 所以可以选取限流电阻为2.2K 20W
选用该电阻时充电回路的瞬时最大冲击电流为 615/2200=0.3A 在允许的范围之内。

并且电阻阻值越小，充电越快，但功率要求越高，冲击电流越大。

软启动电路及原理
软启动电路的原理主要是通过控制电源的输出电压，使其在启动过程中逐渐增大，从而控制启动阶段的电流和电压波动，进而减轻设备启动时对设备的冲击。

一般来说，软启动电路由开关电源、电感、电容、电阻和控制电路等组成。

1.初始状态：开关电源输出电压为零，电容器上没有电荷，电感中没有电流流过。

2.启动过程：开关电源开启后，输出电压会缓慢增大。

由于电容器上没有电荷，此时电容处于放电状态，电感中也没有电流流过。

3.电容充电：当电容器上的电压逐渐升高时，电容器开始充电，电感中开始有电流流过。

电容充电速度由电感的电流变化率决定，因此电容的充电速度相对较慢。

4.电流和电压波动控制：由于电容充电速度较慢，电流和电压的变化相对平缓，避免了启动时的电流和电压冲击。

5.正常运行：电容充电至设定值后，电路进入正常运行状态，其输出电压和电流稳定。

1.减少设备启动时的电流冲击：通过逐渐增大电源输出电压，软启动电路可以有效减少设备在启动时由于电容充电过大导致的电流冲击，从而保护设备和电源。

2.减少电压波动：通过控制电源输出电压的增长速率，软启动电路可以减小电源输出电压的瞬间变化，从而减少电压波动对设备的损害。

3.增加设备寿命：软启动电路的电压和电流逐渐增大的过程可以保护设备电子元件免受过大电流和电压的损害，从而延长设备的使用寿命。

总的来说，软启动电路通过控制电源输出电压的增长速率，实现启动过程中电流和电压的平稳变化，从而减小电流冲击和电压波动对设备的冲击，保护设备和电源，延长设备使用寿命。

电源软启动工作原理电源软启动是指在电源开启后，通过一系列的电路和控制逻辑使系统逐渐启动并正常工作的过程。

本文将从电源软启动的原理、实现方法和应用等方面进行介绍。

一、电源软启动的原理电源软启动的原理是通过控制电源输出的电压和电流，使其在启动时从零逐渐上升到额定值。

这样可以有效避免电源启动时的电压冲击和电流过大对系统和设备的损害，同时也可以保证系统的稳定性和可靠性。

在电源软启动过程中，通常采用的是由控制电路和逐步增加电阻组成的电流限制器。

控制电路通过对电源输出电压进行监测和控制，逐渐增加电流限制器的电阻，从而控制电源输出的电流逐渐增加，达到软启动的效果。

二、电源软启动的实现方法1. 电流限制器：电流限制器是实现电源软启动的关键部件，通常采用可调电阻或电子开关等方式来实现。

在电源刚刚开启时，电流限制器的电阻较大，限制电源输出的电流，随着时间的推移，逐渐减小电阻，使电源输出的电流逐渐增加。

2. 控制电路：控制电路用于监测和控制电源输出的电压，通过反馈控制的方式，调节电流限制器的电阻。

当电源输出电压达到预设值时，控制电路将停止增加电流限制器的电阻，使电源输出的电流保持在额定值。

3. 延时电路：为了避免电源启动时的电压冲击和电流过大，通常会设置一个延时电路，在电源开启后一段时间再开始软启动。

延时电路可以通过控制继电器或者集成电路的动作时间来实现。

三、电源软启动的应用电源软启动广泛应用于各种电子设备和系统中，特别是对于对电源启动过程敏感的设备和系统，如计算机、工控系统、通信设备等。

1. 计算机：计算机在启动时需要经过一系列的自检和初始化过程，电源的稳定性和可靠性对于计算机的正常启动和工作非常重要。

电源软启动可以减少电压冲击和电流过大对计算机硬件的损害。

2. 工控系统：工控系统通常需要同时启动多个设备和模块，电源软启动可以减少设备之间的干扰和冲突，确保系统的稳定性和可靠性。

3. 通信设备：通信设备对电源的要求非常严格，电源软启动可以减少电压波动和电流冲击对通信设备的影响，提高通信的稳定性和可靠性。

开关电源软启动原理
开关电源软启动原理是通过控制输入电压的变化率来实现电源的平稳启动。

软启动的目的是避免电源开机瞬间电流冲击过大，对电源和被供电设备造成损害。

软启动主要通过以下三种方式实现：
1.延时启动：在电源开启后，通过延时电路控制开关管的导通
时间，使电源输出电压和电流逐渐上升，起到平稳启动的作用。

2.电压控制启动：通过检测电源输出电压的变化率，并与设定
的启动速度进行比较，控制开关管的导通时间，使输出电压逐渐上升。

3.电流控制启动：通过检测电源输出电流的变化率，并与设定
的启动速度进行比较，控制开关管的导通时间，使输出电流逐渐上升。

软启动原理的关键在于控制开关管的导通时间，可以使用计时器、锁相环电路或者微控制器等方式实现。

在软启动期间，电源输出电压和电流逐渐上升，直至达到额定值后，电源进入正常工作状态。

软启动不仅可以减小电源和被供电设备的损伤风险，还有利于提高系统的可靠性和稳定性。

因此，软启动在很多应用场景中被广泛采用。

开关电源常用的几种保护电路1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。

在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。

2 开关电源常用的几种保护电路2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。

在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。

上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。

图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。

在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。

当电容器C充电到约80％额定电压时，逆变器正常工作。

经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

图1 采用晶闸管和限流电阻组成的软启动电路图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。

电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。

限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。

为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。

图2 采用继电器K1和限流电阻构成的软启动电路图3 替代RC的延迟电路2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。

直流电机浪涌抑制电路1. 引言1.1 直流电机浪涌抑制电路的重要性直流电机浪涌抑制电路是直流电机控制领域中的重要组成部分，其主要作用是抑制电机运行过程中产生的浪涌电流，保护电机和相关设备。

浪涌电流是由于电机启动或制动时，电机绕组和线路中的电感和电容元件突然变化而产生的瞬时过大电流，如果不及时进行抑制，会导致电机绕组和线路的损坏，甚至影响整个电气系统的稳定性和安全性。

直流电机浪涌抑制电路的重要性主要体现在以下几个方面：通过有效抑制浪涌电流，可以延长电机的使用寿命，减少维护成本。

保护电机和相关设备免受浪涌电流的损害，提高电机系统的可靠性和稳定性。

合理设计和应用浪涌抑制电路可以提高电机系统的效率，减少能耗和功率损耗，降低运行成本。

直流电机浪涌抑制电路的重要性不容忽视，对于保护电机和提高系统性能都起着至关重要的作用。

在实际工程中，合理设计和应用浪涌抑制电路是确保电机系统安全稳定运行的重要措施。

1.2 直流电机浪涌抑制电路的应用场景1. 工业控制领域：直流电机浪涌抑制电路常被用于工业控制系统中，可以有效地保护电机及其周边电路设备。

在一些自动化生产线、机械设备和工业机器人中，直流电机浪涌抑制电路起到了至关重要的作用。

2. 交通运输领域：直流电机浪涌抑制电路也广泛应用于交通运输领域，如电动汽车、电动自行车等。

通过使用抑制电路，可以保证电机系统的正常运行，延长电机的使用寿命，提高整车的性能和可靠性。

3. 航空航天领域：直流电机浪涌抑制电路在飞机、卫星等航空航天器件中也扮演重要角色。

这些器件对电机系统的要求非常高，采用浪涌抑制电路可以有效应对各种极端环境和电磁干扰，确保系统的稳定运行。

4. 医疗设备领域：在一些医疗设备中，如心脏起搏器、医用机器人等，直流电机浪涌抑制电路可用于控制电机的启停和速度，提高设备的精确度和稳定性，保障患者的生命安全。

直流电机浪涌抑制电路在各个领域的应用越来越广泛，对提高设备的性能和可靠性起到了关键作用。
