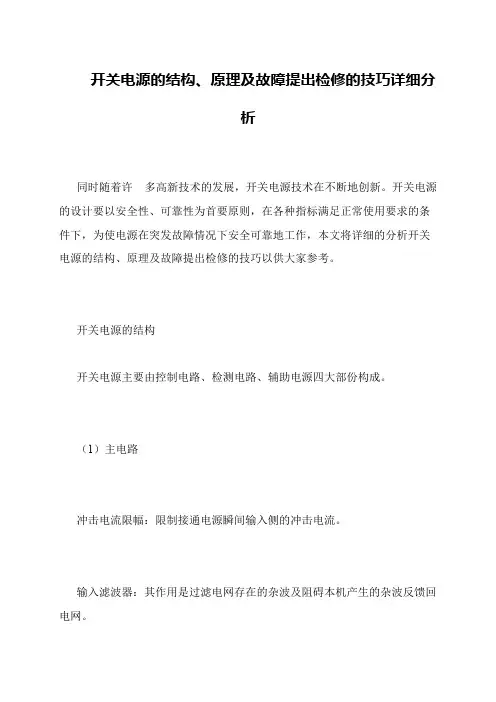

KA5Q1265RF组成的开关电源原理与检修(图)剖析

开关电源的结构、原理及故障提出检修的技巧详细分
析
 同时随着许多高新技术的发展，开关电源技术在不断地创新。

开关电源的设计要以安全性、可靠性为首要原则，在各种指标满足正常使用要求的条件下，为使电源在突发故障情况下安全可靠地工作，本文将详细的分析开关电源的结构、原理及故障提出检修的技巧以供大家参考。

 开关电源的结构
 开关电源主要由控制电路、检测电路、辅助电源四大部份构成。

 （1）主电路
 冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。

 输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

详细解析开关电源电路：工作原理，电路组成，电路图
随着我国电子电力科技技术不断的发展，不管是在家用或者是其他地方所使用的电源开关，都得到了较大的突破性的实质发展。

目前，就以开关电源来说，几乎被广泛的应用于所有的电子电器设备，是如今当下电子信息产业中最不可缺少的一种电源方式。

开关电源工作原理对于热爱电源物理的人来所，其实还是很好理解开关电源工作原理的，在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM 开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。

开关电源工作原理及工作条件
除了以上讲述的开关电源工作原理之外，而开关电源工作原理在运行的时候，开关电源也是一定的工作条件的，比如开关，在工作的时候，不是线性状态，而是在电子电器工作之下呈现开关状态；另外，直流，开关电源在工作时候，是直流，不是交流；最后一个开关电源的高频，在电子电器工作状态之下，是高频，而不是接近于工作的低频状态哦！在开关电源工作原理中，这些工作条件是一定的。

开关电源工作原理及主要特点
每一样产品的诞生，都有它独自存在的主要特点，就连开关电源也是一样的。

那么除了以上不同的开关电源工作原理之外，开关电源主要的特点是什么呢？首先从外观上看，重量较轻、体积较小，因为没有采用工频变压器，所以开关电源的重量、体积只有线性电源的百分之二十到百分之三十左右；另外还有一个非常重要的特点，从开关电源工作原理上看，。

开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。

辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。

开关电源的电路组成方框图如下：高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或者上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或者变窄的驱动脉冲送到开关功率管的栅极（G 极），使变换电路产生的高频脉冲方波也随之变宽或者变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

开关电源的电路原理图如下：开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部份工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。

其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部份和保护部份。

下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。

一．保险丝熔断普通情况下，保险丝熔断说明开关电源的内部电路存在短路或者过流的故障。

由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。

电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

重点应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842本身及外围元器件等。

检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。

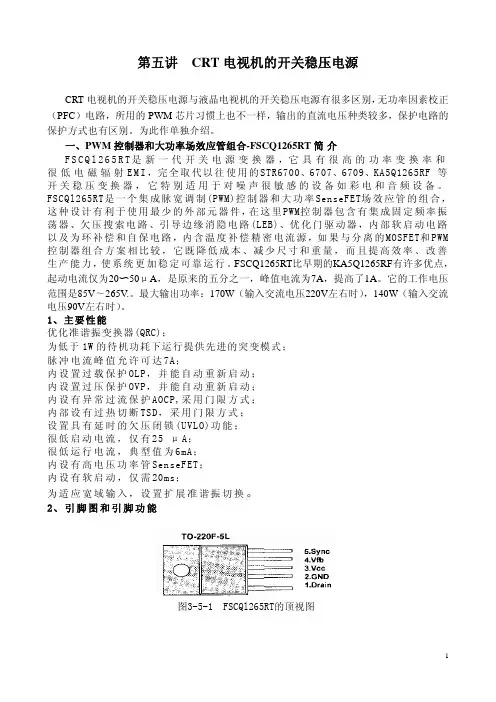

第五讲 CRT电视机的开关稳压电源CRT电视机的开关稳压电源与液晶电视机的开关稳压电源有很多区别，无功率因素校正（PFC）电路，所用的PWM芯片习惯上也不一样，输出的直流电压种类较多，保护电路的保护方式也有区别。

为此作单独介绍。

一、PWM控制器和大功率场效应管组合-FSCQ1265RT简介F S C Q l265R T是新一代开关电源变换器，它具有很高的功率变换率和很低电磁辐射E M I，完全取代以往使用的STR6700、6707、6709、KA5Q1265RF 等开关稳压变换器，它特别适用于对噪声很敏感的设备如彩电和音频设备。

FSCQl265RT是一个集成脉宽调制(PWM)控制器和大功率SenseFET场效应管的组合，这种设计有利于使用最少的外部元器件，在这里PWM控制器包含有集成固定频率振荡器、欠压搜索电路、引导边缘消隐电路(LEB)、优化门驱动器，内部软启动电路以及为环补偿和自保电路，内含温度补偿精密电流源，如果与分离的MOSFET和PWM 控制器组合方案相比较，它既降低成本、减少尺寸和重量，而且提高效率、改善生产能力，使系统更加稳定可靠运行。

FSCQ1265RT比早期的KA5Q1265RF有许多优点，起动电流仅为20〜50μA，是原来的五分之一，峰值电流为7A，提高了1A。

它的工作电压范围是85V∼265V.。

最大输出功率：170W（输入交流电压220V左右时），140W（输入交流电压90V左右时）。

1、主要性能优化准谐振变换器(QRC)；为低于1W的待机功耗下运行提供先进的突变模式；脉冲电流峰值允许可达7A；内设置过载保护OLP，并能自动重新启动；内设置过压保护OVP，并能自动重新启动；内设有异常过流保护AOCP,采用门限方式；内部设有过热切断TSD，采用门限方式；设置具有延时的欠压闭锁(UVLO)功能；很低启动电流，仅有25 μA；很低运行电流，典型值为6mA；内设有高电压功率管SenseFET；内设有软启动，仅需20ms；为适应宽域输入，设置扩展准谐振切换。

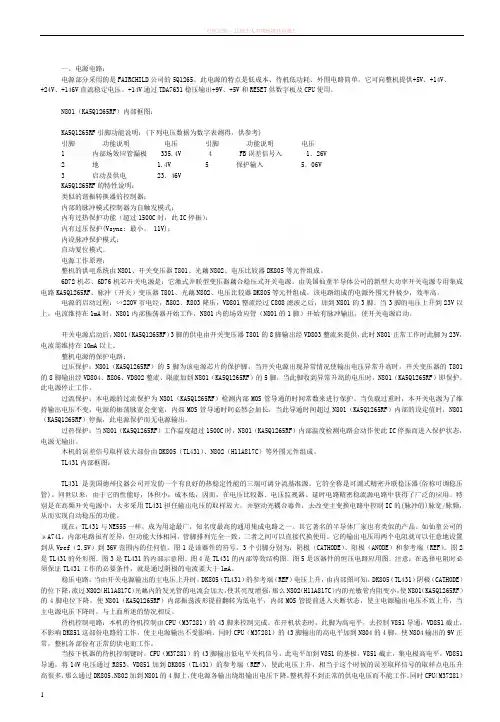

一、电源电路：电源部分采用的是FAIRCHILD公司的5Q1265。

此电源的特点是低成本、待机低功耗、外围电路简单。

它可向整机提供+5V、+14V、+24V、+146V直流稳定电压。

+14V通过TDA7631稳压输出+9V、+5V和RESET供数字板及CPU使用。

N801（KA5Q1265RF）内部框图：KA5Q1265RF引脚功能说明：(下列电压数据为数字表测得，供参考)引脚功能说明电压引脚功能说明电压1 内部场效应管漏极 335.4V 4 FB误差信号入 1．26V2 地 1.4V 5 保护输入 5．06V3 启动及供电 23．46VKA5Q1265RF的特性说明：类似的谐振转换器的控制器；内部的脉冲模式控制器为自触发模式；内有过热保护功能（超过1500C时，此IC停振）；内有过压保护(Vsync: 最小。

11V)；内设脉冲保护模式；自动复位模式。

电源工作原理：整机的供电系统由N801、开关变压器T801、光藕N802、电压比较器DK805等元件组成。

6D72机芯、6D76机芯开关电源是：它激式并联型变压器藕合稳压式开关电源。

由美国仙童半导体公司的新型大功率开关电源专用集成电路KA5Q1265RF、脉冲（开关）变压器T801、光藕N802、电压比较器DK805等元件组成。

该电路组成的电源外围元件极少，效率高。

电源的启动过程：∽220V市电经，R802、R803降压，VD801整流经过C808滤波之后，加到N801的3脚。

当3脚的电压上升到23V以上，电流维持在1mA时，N801内部振荡器开始工作，N801内的场效应管（N801的1脚）开始有脉冲输出，使开关电源启动。

开关电源启动后，N801（KA5Q1265RF）3脚的供电由开关变压器T801的8脚输出经VD803整流来提供，此时N801正常工作时此脚为23V，电流需维持在10mA以上。

整机电源的保护电路：过压保护：N801（KA5Q1265RF）的5脚为该电源芯片的保护脚，当开关电源出现异常情况使输出电压异常升高时，开关变压器的T801的8脚输出经VD804、R806、VD802整流、限流加到N801（KA5Q1265RF）的5脚，当此脚收到异常升高的电压时，N801（KA5Q1265RF）即保护，此电源停止工作。

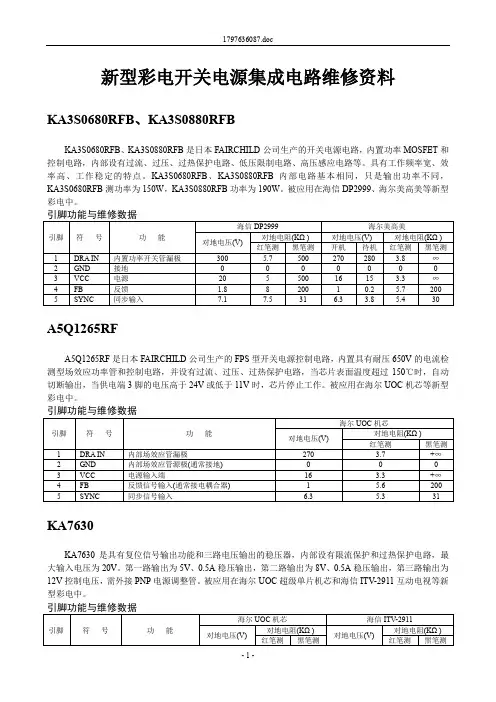

新型彩电开关电源集成电路维修资料KA3S0680RFB、KA3S0880RFBKA3S0680RFB、KA3S0880RFB是日本FAIRCHILD公司生产的开关电源电路，内置功率MOSFET和控制电路，内部设有过流、过压、过热保护电路、低压限制电路、高压感应电路等。

具有工作频率宽、效率高、工作稳定的特点。

KA3S0680RFB、KA3S0880RFB内部电路基本相同，只是输出功率不同，KA3S0680RFB测功率为150W，KA3S0880RFB功率为190W。

被应用在海信DP2999、海尔美高美等新型彩电中。

A5Q1265RFA5Q1265RF是日本FAIRCHILD公司生产的FPS型开关电源控制电路，内置具有耐压650V的电流检测型场效应功率管和控制电路，并设有过流、过压、过热保护电路，当芯片表面温度超过150℃时，自动切断输出，当供电端3脚的电压高于24V或低于11V时，芯片停止工作。

被应用在海尔UOC机芯等新型彩电中。

KA7630KA7630是具有复位信号输出功能和三路电压输出的稳压器，内部设有限流保护和过热保护电路，最大输入电压为20V。

第一路输出为5V、0.5A稳压输出，第二路输出为8V、0.5A稳压输出，第三路输出为12V控制电压，需外接PNP电源调整管。

被应用在海尔UOC超级单片机芯和海信ITV-2911互动电视等新型彩电中。

- 1 -MC44608MC44608是MOTOROLA公司研制的高性能、环保型开关电源控制电路，在待机时功耗低于3.5W。

内部设有短路保护和过热保护电路，可在40KHz、75 KHz、100 KHz几组振荡频率之间互换，待机时采用间歇脉冲方式，使待机功耗得以降低。

具有功耗低、节能环保、的特点。

被应用在TCL2916D等系列彩电中。

SMR6200ASMR6200A是三星公司开发研制的彩电开关电源的厚膜电路，内含大功率场效应管及其控制电路，具有输出短路保护功能。

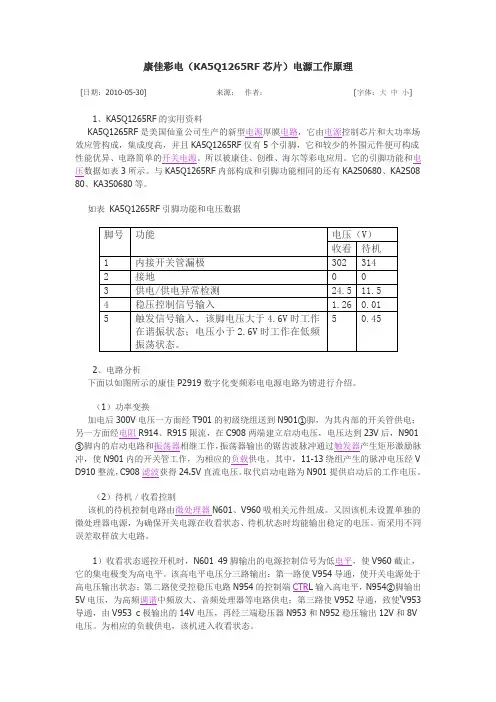

康佳彩电（KA5Q1265RF芯片）电源工作原理[日期：2010-05-30] 来源：作者：[字体：大中小]1、KA5Q1265RF的实用资料KA5Q1265RF是美国仙童公司生产的新型电源厚膜电路，它由电源控制芯片和大功率场效应管构成，集成度高，并且KA5Q1265RF仅有5个引脚，它和较少的外围元件便可构成性能优异、电路简单的开关电源。

所以被康佳、创维、海尔等彩电应用。

它的引脚功能和电压数据如表3所示。

与KA5Q1265RF内部构成和引脚功能相同的还有KA2S0680、KA2S08 80、KA3S0680等。

如表KA5Q1265RF引脚功能和电压数据2、电路分析下面以如图所示的康佳P2919数字化变频彩电电源电路为铹进行介绍。

（1）功率变换加电后300V电压一方面经T901的初级绕组送到N901①脚，为其内部的开关管供电；另一方面经电阻R914、R915限流，在C908两端建立启动电压，电压达到23V后，N901③脚内的启动电路和振荡器相继工作，振荡器输出的锯齿波脉冲通过触发器产生矩形激励脉冲，使N901内的开关管工作，为相应的负载供电。

其中，11-13绕组产生的脉冲电压经V D910整流，C908滤波获得24.5V直流电压。

取代启动电路为N901提供启动后的工作电压。

（2）待机／收看控制该机的待机控制电路由微处理器N601、V960吸相关元件组成。

又因该机未设置单独的微处理器电源，为确保开关电源在收看状态、待机状态时均能输出稳定的电压。

而采用不同误差取样放大电路。

1）收看状态遥控开机时，N601 49脚输出的电源控制信号为低电平，使V960截止，它的集电极变为高电平。

该高电平电压分三路输出：第一路使V954导通，使开关电源处于高电压输出状态；第二路使受控稳压电路N954的控制端CTR L输入高电平，N954②脚输出5V电压，为高频调谐中频放大、音频处理器等电路供电；第三路使V952导通，致使‘V953导通，由V953 c极输出的14V电压，再经三端稳压器N953和N952稳压输出12V和8V 电压。

开关电源电路组成及各部分原理详解开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：一、开关电源输入电路及原理1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关，控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量.开关电源原理图VO=TON/T＊Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期;由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。

改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”（TimeRationControl，缩写为TRC)。

按TRC控制原理,有三种方式：1、脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定,通过改变脉冲宽度来改变占空比的方式。

2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断,再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件.闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件.问：问一下电源损坏的经过，是否对电源进行违规操作.量：没通电前，用万用表量一下高压电容两端的电压先.如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心.用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

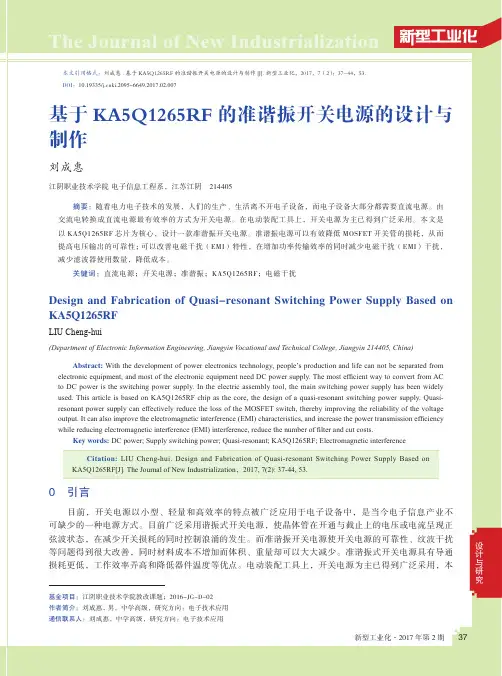

设计与研究本文引用格式：刘成惠.基于KA5Q1265RF 的准谐振开关电源的设计与制作[J]. 新型工业化，2017，7（2）：37-44，53.DOI：10.19335/ki.2095-6649.2017.02.007基于KA5Q1265RF 的准谐振开关电源的设计与制作刘成惠江阴职业技术学院 电子信息工程系，江苏江阴　214405摘要：随着电力电子技术的发展，人们的生产、生活离不开电子设备，而电子设备大部分都需要直流电源。
