用于持取3D打印成型的膝关节骨缺损植入物的持取器
技术领域 [0001] 本申请涉及急救及康复的新型装置与技术领域，特别涉及一种用于持取3D打印成 型的膝关节骨缺损植入物的持取器。
背景技术 [0002] 膝关节受暴力造成粉碎性骨折后，手术复位是常常出现骨缺损的情况，因此我们 常用使用钛合金材料通过3D打印的方式来构建一个骨缺损的人工骨块，保证胫骨平台或者 股骨髁的 完整性。在手术中植入人工骨块 ，由 于这些人工骨块都是定制产品 ，形状、大小都 不一致 ，持取是一件比 较麻 烦的 事。用常规的 镊子、钳子都存在开口 不够大 ，操作费 力等情 况，因此急需设计一种专用的持取器来解决这个问题。
(10)授权公告号 CN 209629913 U (45)授权公告日 2019.11.15
权利要求书1页 说明书4页 附图3页
CN 209629913 U
CN 209629913 U
权 利 要 求 书
1/1 页
1 .一种用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特征在于，包括外套 管以及滑动设置于所述外套管中心的连接杆，所述连接杆的两端分别传动连接有调节杆和 一对可以开闭的夹爪，所述外套管包括一体成型的第一台阶轴和第二台阶轴，所述外套管 中 心凹设有台阶 通孔 ，所述台阶 通孔包括 相互连通的 第一台阶 孔 和第二台阶 孔 ，所述第二 台阶孔为螺纹孔 ，所述调节杆通过螺纹连接设置于所述第二台阶孔内 ，所述调节杆通过接 头连接于所述连接杆 ，所述接头可自由 转动连接于所述 调节杆 ，一对所述夹爪通过两连杆 交叉铰接于所述连接杆背离所述调节杆的一端，一对所述夹爪铰接于所述外套管。
2 .根据权利要求1所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于 ：所述接头可自由 滑动设置于所述第二台阶孔内 ，所述接头靠近所述连接杆的一侧 端面中心凹设安装孔 ，所述连接杆靠近所述接头的一端固定于所述安装孔内 ，所述接头靠 近所述调节杆的一端凸伸有T型圆柱凸台。
3 .根据权利要求2所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于：所述调节杆包括一体成型旋钮部、第一连接部、螺杆部、第二连接部和活动连接部， 所述旋钮部的 外壁滚花处理 ，所述螺杆部连接于所述第二台阶孔内 ，所述活动连接部靠近 所述接头的一端凹设有与所述T型圆柱凸台对应设置的T型槽。
4 .根据权利要求1所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于 ：所述外套管靠近所述夹爪的 一端凹设有开口 槽 ，一对所述夹爪 和两连杆活 动设置 于所述开口槽内。
5 .根据权利要求4所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于 ：所述连接杆靠近所述夹爪的 一端凸 伸有铰接部 ，两所述连杆背离所述夹爪的 一端 铰接于所述铰接部 ，一对所述夹爪靠近所述连接杆的 一端分 别铰接于对应所述连杆 ，一对 所述夹爪重合部分的中心铰接于所述外套管。
6 .根据权利要求1所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于 ：一对所述夹爪背离所述连接杆的 一端 相对呈环抱状设置 ，所述夹爪背离所述连接 杆的一侧端部加工有尖部。
7 .根据权利要求1所述的用于持取3D打印成型的膝关节骨缺损植入物的持取器，其特 征在于 ：所述外套管靠近所述 调节杆一端的 外壁套设有手柄 ，所述手柄通过 销固定于所述 外套管。
(72)发明人 夏军 黄钢勇 赵广雷 王进 李文桂 王斌
(74)专利代理机构 苏州市港澄专利代理事务所 (普通合伙) 32304
代理人 马丽丽
(51)Int .Cl . A61F 2/46(2006 .01)
( ESM )同样的发明创ቤተ መጻሕፍቲ ባይዱ已同日申请发明专利
( 54 )实用新型名称 用于持取3D打印成型的膝关节骨缺损植入
物的持取器 ( 57 )摘要
本申请公开了一种用于持取3D打印成型的 膝关节骨缺损植入物的持取器，包括外套管以及 滑动设置于所述外套管中心的连接杆，所述连接 杆的两端分别传动连接有调节杆和一对可以开 闭的夹爪，所述外套管包括一体成型的第一台阶 轴和第二台阶轴，所述外套管中心凹设有台阶通 孔，所述台阶通孔包括相互连通的第一台阶孔和 第二台阶 孔 ，所述第二台阶 孔为螺纹孔 ，所述 调 节杆通过螺纹连接设置于所述第二台阶孔内 ，所 述调节杆通过接头连接于所述连接杆，所述接头 可自由转动连接于所述调节杆，一对所述夹爪通 过两连杆交叉铰接于所述连接杆背离所述调节 杆的一端。该申请适用于各种形状、大小的3D打 印人工骨块 ，持取方便的 ，可操作性强。
实用新型内容 [0003] 本实用新型的目的在于提供一种用于持取3D打印成型的膝关节骨缺损植入物的 持取器，以克服现有技术中的不足。 [0004] 为实现上述目的，本实用新型提供如下技术方案： [0005] 本申请实施例公开了一种用于持取3D打印成型的膝关节骨缺损植入物的持取器， 包括外套管以及滑动设置于所述外套管中心的连接杆，所述连接杆的两端分别传动连接有 调节杆和一对可以开闭的夹爪，所述外套管包括一体成型的第一台阶轴和第二台阶轴，所 述外套管中 心凹设有台阶 通孔 ，所述台阶 通孔包括 相互连通的 第一台阶 孔 和第二台阶 孔 ， 所述第二台阶孔为螺纹孔 ，所述调节杆通过螺纹连接设置于所述第二台阶孔内 ，所述调节 杆通过接头连接于所述连接杆 ，所述接头可自由 转动连接于所述 调节杆 ，一对所述夹爪通 过两连杆交叉铰接于所述连接杆背离所述 调节杆的 一端 ，一对所述夹爪铰接于所述外套 管。 [0006] 优选的，在上述的用于持取3D打印成型的膝关节骨缺损植入物的持取器中，所述 接头可自由滑动设置于所述第二台阶孔内 ，所述接头靠近所述连接杆的一侧端面中心凹设 安装孔 ，所述连接杆靠近所述接头的一端固定于所述安装孔内 ，所述接头靠近所述调节杆 的一端凸伸有T型圆柱凸台。 [0007] 优选的，在上述的用于持取3D打印成型的膝关节骨缺损植入物的持取器中，所述 调节杆包括一体成型旋钮部、第一连接部、螺杆部、第二连接部和活动连接部，所述旋钮部 的 外壁滚花处理 ，所述螺杆部连接于所述第二台阶孔内 ，所述活动连接部靠近所述接头的 一端凹设有与所述T型圆柱凸台对应设置的T型槽。 [0008] 优选的，在上述的用于持取3D打印成型的膝关节骨缺损植入物的持取器中，所述 外套管靠近所述夹爪的一端凹设有开口槽，一对所述夹爪和两连杆活动设置于所述开口槽 内。 [0009] 优选的，在上述的用于持取3D打印成型的膝关节骨缺损植入物的持取器中，所述 连接杆靠近所述夹爪的一端凸伸有铰接部，两所述连杆背离所述夹爪的一端铰接于所述铰
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920083382 .7
(22)申请日 2019 .01 .18
(73)专利权人 复旦大学附属华山医院 地址 200000 上海市静安区乌鲁木齐中路 12号复旦大学附属华山医院 专利权人 苏州欣荣博尔特医疗器械有限公 司

合集下载

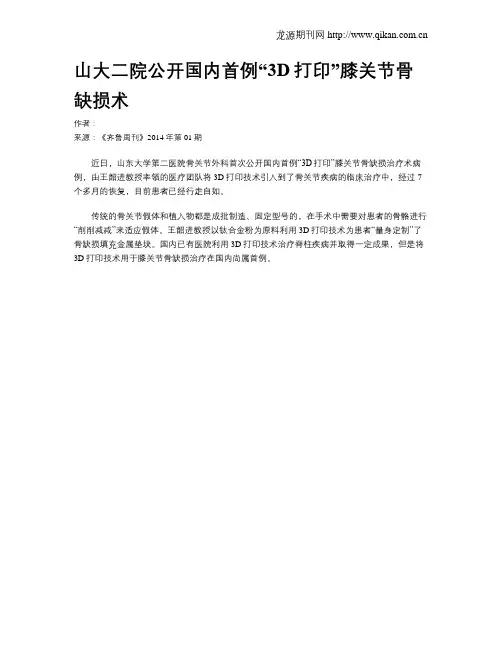

山大二院公开国内首例“3D打印”膝关节骨缺损术
