高二物理周练试题（交变电流单元检测）
命题人：张虹审核人：刘艳使用时间：2018年3月6日
姓名：___________班级：___________
一、选择题(本题包括10小题，每小题6分，共60分．
1．如图1是某种正弦式交变电压的波形图，由图可确定该电压的()
A．周期是s B．最大值是311 V
C．有效值是311 V D．表达式为u＝220sin 100πt(V)
图1
2．处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合(如图2)，线圈的cd边离开纸面向外运动．若规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是图3中的()
图2 图3
3．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图4所示，下列说法中正确的是()
A．交变电流的频率为Hz B．交变电流的瞬时表达式为i＝5cos50πt A
C．在t＝s时，穿过交流发电机线圈的磁通量最大
D．若发电机线圈电阻为Ω，则其产生的热功率为5 W
图4 图5
4．家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积小．某电子调光灯经调整后的电压波形如图5所示，若用多用电表测灯泡两端的电压，多用电表示数为()
U m U m U m U m
5．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图6所示的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为()
图6 图7 图8
6．一个10 Ω的电阻，它两端的电压U随时间t的变化规律如图7所示，则() A．流过电阻的最大电流是22 A
B．用交流电压表测量电阻两端的电压，其示数约为311 V
C．电阻消耗的功率为9680 W
D．在交流电变化的半个周期内，电阻产生的焦耳热是J
7．如图8所示的电路中，A是熔断电流I0＝2 A的保险丝，R是可变电阻，S是交流电源．交流电源的内阻不计，其电动势随时间变化的规律是e＝2202sin314t V．为了不使保险丝熔断，可变电阻的阻值应该大于()
A．110 2 ΩB．110 ΩC．220 ΩD．220 2 Ω
8．如图9所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使
∶这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W
甲
W乙为()
图9
A．1∶ 2 B．1∶2 C．1∶3 D．1∶6
9．如图10所示，三个灯泡是相同的，额定功率足够大，直流电源E1内阻可以忽略，交流电源E2电动势的有效值与E1相等，自感线圈电阻不计．当开关S接到接点A时，三灯亮度相同，当开关S接到接点B时()
A．甲、乙、丙三灯亮度相同B．甲灯最亮，丙灯不亮
C．甲灯和乙灯等亮，丙灯不亮D．乙灯最亮，丙灯不亮
10．（多选）如图11甲所示，电阻R的阻值为50 Ω，在ab间加上图乙所示的正弦交流电，则下面说法中正确的是()
图10 图11
A．电阻R的功率为200 W
B．电流表示数为2 A
C．产生该交流电的线圈在磁场中转动的角速度为rad/s
D．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍
一．选择题答案
11．(20分)如图13甲所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n ＝100匝，电阻r ＝ Ω，所围成矩形的面积S ＝ m 2，小灯泡的电阻R ＝ Ω，磁场的磁感应强度按如图13乙所示的规律变化，线圈中产生的感应电动势的瞬时值表达式为e ＝nB m S 2πT cos(2π
T t )，其中B m 为磁感应强度的最大值，T 为磁场变化的周期．不计灯丝电阻随温度的变化，求： (1)线圈中产生的感应电动势的最大值； (2)小灯泡消耗的电功率；
(3)在磁感应强度变化的0～T
4的时间内，通过小灯泡的电荷量．
图13 11.解析：(1)由图象知，线圈中
产生的交变电流的周期T ＝×10－2s ，所以
E m ＝nB m Sω＝
2πnB m S
T ＝ V.
(2)电流的最大值I m ＝E m
R ＋r
＝ A ， 有效值I ＝
I m 2
＝225 A ，
小灯泡消耗的电功率P ＝I 2R ＝ W.
(3)在0～T 4时间内，电动势的平均值E ＝nS ΔB
Δt ，
平均电流I ＝
E
R ＋r ＝nS ΔB
(R ＋r )Δt
， 流过灯泡的电荷量Q ＝I Δt ＝
nS ΔB
R ＋r
＝×10－3 C. 答案：(1) V (2) W (3)×10－3 C。

合集下载

电工比武测试题及答案

电工比武测试题及答案

电工比武测试题及答案一、单选题（每题2分，共10题）1. 电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 库仑定律答案：A2. 交流电的有效值与峰值之间的关系是？A. 有效值等于峰值B. 有效值等于峰值的1/√2倍C. 有效值等于峰值的√2倍D. 有效值等于峰值的2倍答案：B3. 以下哪种材料不适合用作导线？A. 铜B. 铝C. 橡胶D. 银答案：C4. 星形连接和三角形连接的主要区别是什么？A. 连接方式不同B. 电压等级不同C. 电流流向不同D. 电阻大小不同答案：A5. 电路中的功率因数是指？A. 电压与电流的相位差B. 电压与电流的比值C. 电压与电流的乘积D. 电压与电流的有效值答案：A6. 以下哪种继电器是用于过电流保护？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：C7. 变压器的工作原理是什么？A. 电磁感应B. 电磁感应和自感C. 电磁感应和互感D. 自感答案：C8. 三相电路中，星形连接的线电压与相电压的关系是？A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的1/√3倍D. 线电压等于相电压的2倍答案：B9. 电路中，电阻的单位是什么？A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 以下哪种设备用于测量电路中的电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B二、多选题（每题3分，共5题）1. 以下哪些因素会影响电路中的电阻？A. 材料B. 长度C. 温度D. 湿度答案：A, B, C2. 以下哪些是电路中常见的故障？A. 短路B. 开路C. 过载D. 欠压答案：A, B, C, D3. 以下哪些是电气安全的基本措施？A. 使用合格的电气设备B. 定期检查电气线路C. 遵守操作规程D. 穿戴适当的防护装备答案：A, B, C, D4. 以下哪些是三相电路的特点？A. 三个相位的电压和电流相等B. 三个相位的电压和电流相位差120度C. 三个相位的电压和电流相位差180度D. 三个相位的电压和电流相位差360度答案：A, B5. 以下哪些是电气设备接地的目的？A. 防止设备过电压B. 防止设备漏电C. 提高设备效率D. 减少电磁干扰答案：A, B, D结束语：以上是电工比武测试题及答案，希望能够帮助各位电工朋友检验和提升自己的专业技能。

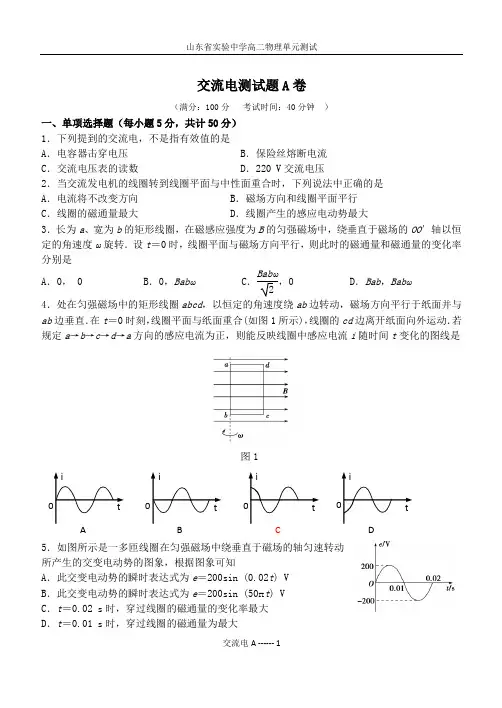

交流电测试A卷试题版

交流电测试A卷试题版

交流电测试题A 卷（满分：100分 考试时间：40分钟 ）一、单项选择题（每小题5分，共计50分）1．下列提到的交流电，不是指有效值的是A ．电容器击穿电压B ．保险丝熔断电流C ．交流电压表的读数D ．220 V 交流电压2．当交流发电机的线圈转到线圈平面与中性面重合时，下列说法中正确的是A ．电流将不改变方向B ．磁场方向和线圈平面平行C ．线圈的磁通量最大D ．线圈产生的感应电动势最大3．长为a 、宽为b 的矩形线圈，在磁感应强度为B 的匀强磁场中，绕垂直于磁场的OO ′轴以恒定的角速度ω旋转．设t ＝0时，线圈平面与磁场方向平行，则此时的磁通量和磁通量的变化率分别是A ．0， 0B ．0，Bab ωC ．Bab ω2，0 D ．Bab ，Bab ω 4．处在匀强磁场中的矩形线圈abcd ，以恒定的角速度绕ab 边转动，磁场方向平行于纸面并与ab 边垂直．在t ＝0时刻，线圈平面与纸面重合(如图1所示)，线圈的cd 边离开纸面向外运动．若规定a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流i 随时间t 变化的图线是图15．如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的交变电动势的图象，根据图象可知A ．此交变电动势的瞬时表达式为e ＝200sin (0.02t ) VB ．此交变电动势的瞬时表达式为e ＝200sin (50πt ) VC ．t ＝0.02 s 时，穿过线圈的磁通量的变化率最大D ．t ＝0.01 s 时，穿过线圈的磁通量为最大6．某正弦式交流电的电流i 随时间t 变化的图象如图所示．由图可知A ．电流的最大值为10 AB ．电流的有效值为10 AC ．该交流电的周期为0.03 sD ．该交流电的频率为0.02 Hz7．一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦交流电源上，其消耗的电功率为P 2.如果电热器电阻不变，则此交流电源输出电压的最大值为A ．5 VB ．5 2 VC ．10 VD ．10 2 V8．图甲、图乙分别表示两种电压的波形，其中图1所示电压按正弦规律变化．下列说法正确的是A ．图甲表示交流电，图乙表示直流电B ．两种电压的有效值相等C ．图甲所示电压经匝数比为10∶1的变压器变压后，频率变为原来的110D ．图甲所示电压的瞬时值表达式为u =311sin100t πV9．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。

电工初级测试题及答案

电工初级测试题及答案

电工初级测试题及答案一、选择题（每题5分，共50分）1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器答案：D3. 交流电的频率是指：A. 电压的高低B. 电流的方向变化C. 电流的大小变化D. 电流方向变化的次数答案：D4. 欧姆定律描述的是：A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流、电压和电阻的关系答案：D5. 并联电路中，电阻的总阻值与各电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 小于任一电阻D. 大于任一电阻答案：C6. 电路中电流的参考方向可以是：A. 从正极到负极B. 从负极到正极C. 任意方向D. 只能从正极到负极答案：C7. 电容器充电时，电流与时间的关系是：A. 线性增加B. 线性减少C. 指数增加D. 指数减少答案：D8. 以下哪个不是电磁波的特性？A. 频率B. 波长C. 相位D. 电阻答案：D9. 直流电路中，电感器的作用是：A. 限制电流B. 储存能量C. 产生电压D. 改变电流方向答案：A10. 以下哪种材料不适合作为绝缘体？A. 橡胶B. 玻璃C. 铁D. 塑料答案：C二、填空题（每题5分，共30分）1. 电路中的电流I等于电压V除以电阻R，即I = _______。

答案：V/R2. 电路中的功率P等于电压V乘以电流I，即P = _______。

答案：VI3. 电路中的功率P也可以表示为电流I的平方乘以电阻R，即P = _______。

答案：I^2R4. 电路中的功率P还可以表示为电压V的平方除以电阻R，即P = _______。

答案：V^2/R5. 交流电的周期T与频率f的关系是T = _______。

答案：1/f6. 电路中的电感L表示单位电流变化时储存的能量，其单位是_______。

答案：亨利(H)三、简答题（每题10分，共20分）1. 描述一下什么是三相交流电，并说明其在工业应用中的优势。

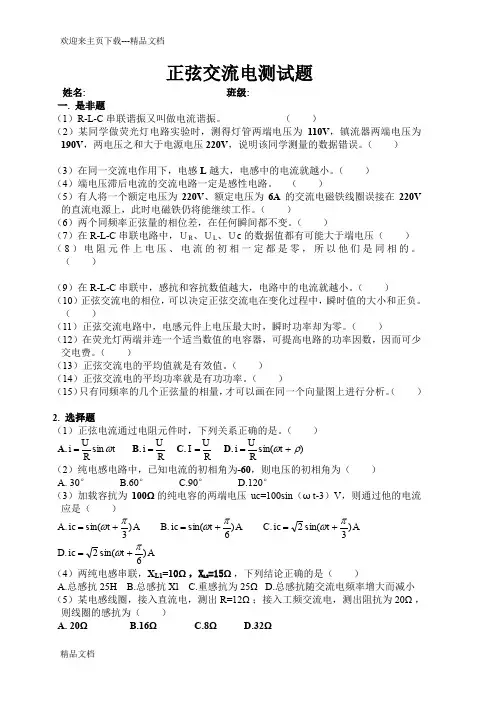

正弦交流电测试题1
