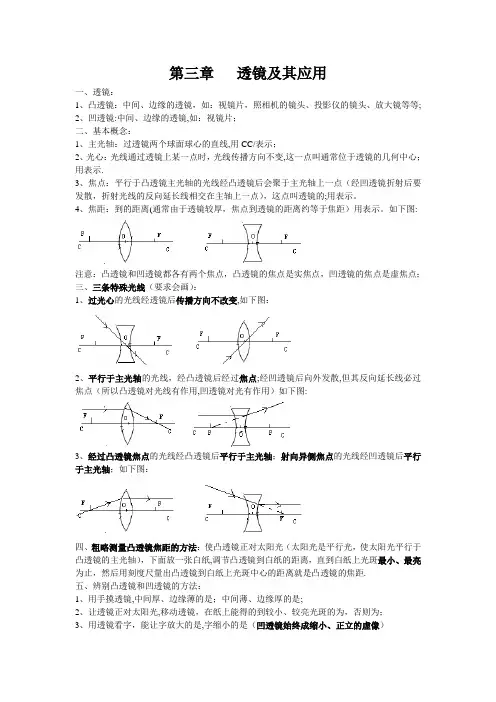

第三章透镜及其应用一、透镜：1、凸透镜：中间、边缘的透镜，如：视镜片，照相机的镜头、投影仪的镜头、放大镜等等;2、凹透镜:中间、边缘的透镜,如：视镜片；二、基本概念：1、主光轴：过透镜两个球面球心的直线,用CC/表示；2、光心：光线通过透镜上某一点时，光线传播方向不变,这一点叫通常位于透镜的几何中心；用表示.3、焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点），这点叫透镜的;用表示。

4、焦距：到的距离(通常由于透镜较厚，焦点到透镜的距离约等于焦距）用表示。

如下图:注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点；三、三条特殊光线（要求会画）：1、过光心的光线经透镜后传播方向不改变,如下图：2、平行于主光轴的光线，经凸透镜后经过焦点;经凹透镜后向外发散,但其反向延长线必过焦点（所以凸透镜对光线有作用,凹透镜对光有作用）如下图:3、经过凸透镜焦点的光线经凸透镜后平行于主光轴；射向异侧焦点的光线经凹透镜后平行于主光轴；如下图：四、粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸,调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距.五、辨别凸透镜和凹透镜的方法：1、用手摸透镜,中间厚、边缘薄的是；中间薄、边缘厚的是;2、让透镜正对太阳光,移动透镜，在纸上能得的到较小、较亮光斑的为，否则为；3、用透镜看字，能让字放大的是,字缩小的是（凹透镜始终成缩小、正立的虚像）3、物体到透镜的距离（物距)小于二倍焦距，大于一倍焦距，成的是倒立、放大的实像;六、探究凸透镜的成像规律:1、器材：凸透镜、光屏、蜡烛、光具座(带刻度尺）注意事项：“三心共线”：蜡烛的焰心、透镜的光心、光屏的中心在同一直线上;又叫“三心等高”2、凸透镜成像的规律(要求熟记、并理解)：成像条件物距（u）成像的性质像距(v）应用U﹥2f 立、的像U=2f 立、的像F﹤u﹤2f 立、的像U=f0﹤u﹤f 立、的像V﹥f注意:1、照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕；放大镜要让物体更大，应该让放大镜远离物体2、实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看,所有光线必过像点；3、虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成;七、眼睛和眼镜：1、眼睛的相当于凸透镜，相当于光屏（胶卷）；2、近视眼看不清的物体；产生的原因：晶状体太,折光能力太，远处的物体所成像在视网膜面，需戴镜矫正。

第5章透镜及其应用一、透镜1.概念薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点：（F）凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点。

焦距（f）：焦点到凸透镜光心的距离。

2.凸透镜对光线有会聚作用，凹透镜对光线有发散作用。

二、凸透镜成像规律及其应用1.实验：探究凸透镜成像规律。

实验时在光具座上摆放蜡烛、凸透镜、光屏，点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是使烛焰的像成在光屏中央。

分别移动烛焰、光屏，在光屏上得到清晰的像。

2.实验结论：（凸透镜成像规律）具体见下表:３.对规律的进一步认识⑴u＝f（焦点）处是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

⑵u＝2f处是成放大和缩小像的分界点。

⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

⑷成实像时：⑸成虚像时：三、眼睛和眼镜1.成像原理:从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立、缩小的实像，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。

2.近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜。

四、显微镜和望远镜1.显微镜:显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫物镜。

来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。

经过这两次放大作用，我们就可以看到肉眼看不见的小物体了。

2.望远镜:有一种望远镜也是由两组凸透镜组成的。

靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。

我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。

望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。

学习方法
学生们分享了自己的学习方法，如通过阅读教材 、观看视频、动手实验等多种途径加深对课程内 容的理解。
学习建议
学生们提出了一些学习建议，如增加实践环节、 提供更多案例等，以帮助更好地掌握和应用所学 知识。
对未来发展趋势的预测
技术创新
随着科技的不断进步，透镜制造技术将不断创新，可能会出现更高 精度、更轻薄的透镜产品。
显微镜在生物医学研究中作用
光学显微镜
利用透镜组合，放大微小物体，观察细胞、组织等结构。
电子显微镜
结合电磁透镜，实现更高倍数的放大，揭示更微观的结构和细节 。
激光共聚焦显微镜
利用特殊透镜和激光技术，实现三维成像和定量分析，用于生物 医学研究中的高精度测量和观察。
06
总结与展望
Chapter
回顾本次课程重点内容
像距、物距和焦距关系
像距v与物距u的关系
当u>2f时，成倒立缩小的实像，v<2f；当u=2f时，成倒立等大的实像，v=2f；当 f<u<2f时，成倒立放大的实像，v>2f；当u=f时，不成像；当u<f时，成正立放大的虚像 。
像距v与焦距f的关系
当v>2f时，成倒立缩小的实像；当v=2f时，成倒立等大的实像；当f<v<2f时，成倒立放 大的实像；当v=f时，不成像；当v<f时，成正立放大的虚像。
Chapter
光学仪器制造过程中透镜使用
显微镜
透镜用于放大微小物体，提高分辨率 和清晰度。
摄影机镜头
透镜组合用于调整光线方向和聚焦， 拍摄清晰图像。
望远镜
透镜用于聚集远处光线，使观察者能 够看到远距离目标。
精密测量设备中透镜作用

人教版八年级物理上册第5章《透镜及其应用》第1节透镜讲义（知识点总结+例题讲解）一、透镜及其分类：1.概念：透镜的厚度远小于球面的半径，这种透镜即为薄透镜；2.透镜分类：（1）凸透镜：中间厚，两边薄；对光线有会聚作用；（2）凹透镜；中间薄，两边厚；对光线有发散作用；3.透镜的相关概念：（1）主光轴：通过透镜的两个球面球心的直线；（2）光心（O）：即薄透镜的中心；性质：通过光心的光线传播方向不改变；（3）焦点（F）：①凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点；②凹透镜能使平行于主光轴的光发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点（非实焦点），所以叫虚焦点；（4）焦距（f）：焦点到凸透镜光心的距离；4.凸透镜和凹透镜总结：【例题1】如图所示，对光有会聚作用的透镜有（ ）A．①③⑤⑥B．②④⑤⑥C．①③⑤D．②⑥【答案】C【解析】解：中间厚边缘薄的是凸透镜，它对光线有会聚作用，故①③⑤是凸透镜；中间薄、边缘厚的透镜是凹透镜，它对光线有发散作用，故②④⑥是凹透镜。

故选：C。

【变式1】如图所示，属于凹透镜的是（ ）A．①③⑤B．①②③C．②④⑥D．②④⑤⑥【答案】C【解析】解：图中的②④⑥，都是中间薄边缘厚，都是叫凹透镜；而①③⑤都是中间厚边缘薄，都属于凸透镜，故ABD错误，C正确。

故选：C。

【例题2】在图甲、乙所示的虚线方框内各放置一个透镜，两束光通过透镜前后的方向如图所示，则（ ）A．甲为凹透镜，乙为凸透镜B．甲为凸透镜，乙为凹透镜C．甲、乙都为凸透镜D．甲、乙都为凹透镜【答案】A【解析】解：两束光通过甲后折射光线变的发散了，所以甲是凹透镜；通过乙后折射光线变的会聚了，所以乙是凸透镜。

故选：A。

【变式2】如图所示虚线方框内各放一个透镜，发光点S发出的两束光通过透镜前的方向如图甲、乙所示，则虚线方框内放的透镜是（ ）A．甲、乙都为凸透镜B．甲、乙都为凹透镜C．甲为凹透镜，乙为凸透镜D．甲为凸透镜，乙为凹透镜【答案】D【解析】解：由图甲可知，发光点S发出的两束光通过甲透镜后折射光线变得会聚了，因此甲图应是凸透镜；发光点S发出的两束光通过乙透镜后折射光线变得发散了，因此乙图应是凹透镜。
