(人教版)八年级物理第五章《透镜及其应用》专题透镜成像及应用同步练习 含答案

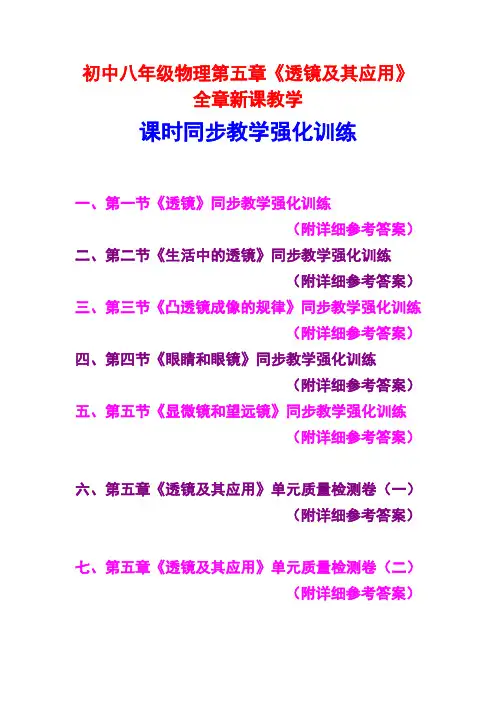

初中八年级物理第五章《透镜及其应用》全章新课教学课时同步教学强化训练一、第一节《透镜》同步教学强化训练（附详细参考答案）二、第二节《生活中的透镜》同步教学强化训练（附详细参考答案）三、第三节《凸透镜成像的规律》同步教学强化训练（附详细参考答案）四、第四节《眼睛和眼镜》同步教学强化训练（附详细参考答案）五、第五节《显微镜和望远镜》同步教学强化训练（附详细参考答案）六、第五章《透镜及其应用》单元质量检测卷（一）（附详细参考答案）七、第五章《透镜及其应用》单元质量检测卷（二）（附详细参考答案）八年级物理第五章第一节《透镜》新课教学课时同步教学强化训练(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.下列关于透镜光学性质的说法,正确的是( )A.凡是过光心的光线,其传播方向都不变B.若经过透镜后的光线是发散的,则该透镜肯定是凹透镜C.若经过透镜后的光线是会聚的,则该透镜肯定是凸透镜D.以上说法都正确2.如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是( )A.aB.bC.cD.d3.小华在一家汽车美容店门前看到如图所示的“小贴士”,对此较为合理的解释是( )A.水滴相当于平面镜,车漆发生反射而失去光泽B.水滴相当于凸透镜,使光聚在车身局部产生高温C.水滴相当于凹透镜,使光聚在车身局部产生高温D.水滴相当于凹面镜,使光聚在车身局部产生高温4.一种手电筒上所用的聚光电珠如图所示,其前端相当于一个玻璃制成的凸透镜,为了使灯丝发出的光经凸透镜后变成平行光,应把灯丝放在( )A.焦点处B.焦点以内C.焦点以外D.任意位置5.小星同学利用太阳光测量凸透镜的焦距,方法如图所示。

他注意到,让凸透镜正对阳光,但没有仔细调节纸片与透镜的距离,在纸片上的光斑并不是最小时,就测出了光斑到凸透镜中心的距离L。

那么,凸透镜的实际焦距( )A.一定小于LB.一定大于LC.可能等于LD.可能小于L,也可能大于L二、填空题(本大题共3小题,每空1分,共7分)6.在森林中旅游时,请不要随意丢弃饮料瓶。

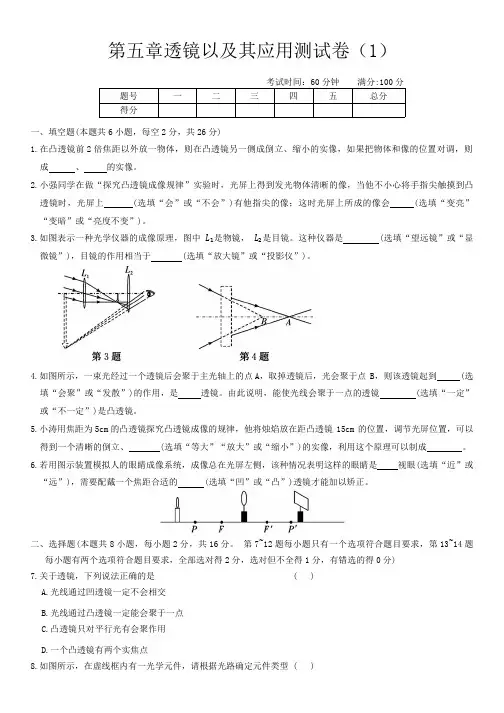

第五章透镜以及其应用测试卷（1）考试时间：60分钟满分:100分题号一二三四五总分得分一、填空题(本题共6小题，每空2分，共26分)1.在凸透镜前2倍焦距以外放一物体，则在凸透镜另一侧成倒立、缩小的实像，如果把物体和像的位置对调，则成、的实像。

2.小强同学在做“探究凸透镜成像规律”实验时，光屏上得到发光物体清晰的像，当他不小心将手指尖触摸到凸透镜时，光屏上 (选填“会”或“不会”)有他指尖的像；这时光屏上所成的像会 (选填“变亮”“变暗”或“亮度不变”)。

3.如图表示一种光学仪器的成像原理，图中L₁是物镜，L₂是目镜。

这种仪器是 (选填“望远镜”或“显微镜”)，目镜的作用相当于 (选填“放大镜”或“投影仪”)。

4.如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点 B，则该透镜起到 (选填“会聚”或“发散”)的作用，是透镜。

由此说明，能使光线会聚于一点的透镜 (选填“一定”或“不一定”)是凸透镜。

5.小涛用焦距为5cm的凸透镜探究凸透镜成像的规律，他将烛焰放在距凸透镜 15cm 的位置，调节光屏位置，可以得到一个清晰的倒立、 (选填“等大”“放大”或“缩小”)的实像，利用这个原理可以制成。

6.若用图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是视眼(选填“近”或“远”)，需要配戴一个焦距合适的 (选填“凹”或“凸”)透镜才能加以矫正。

二、选择题(本题共8小题，每小题2分，共16分。

第7~12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分)7.关于透镜，下列说法正确的是 ( )A.光线通过凹透镜一定不会相交B.光线通过凸透镜一定能会聚于一点C.凸透镜只对平行光有会聚作用D.一个凸透镜有两个实焦点8.如图所示，在虚线框内有一光学元件，请根据光路确定元件类型 ( )A.凸透镜B.凹透镜C.平面镜D.凸面镜9.下列关于照相机、投影仪、放大镜的几种说法中，正确的是 ( )A.它们都是凸透镜B.照相机镜头的焦距会大于暗箱的长度C.投影片必须放在镜头的焦点以内D.用放大镜看书时，书离透镜的距离必须大于焦距10.如图所示，一束平行光经过一凸透镜，调节光屏到图示位置时，光屏上得到一个最小、最亮的光斑。

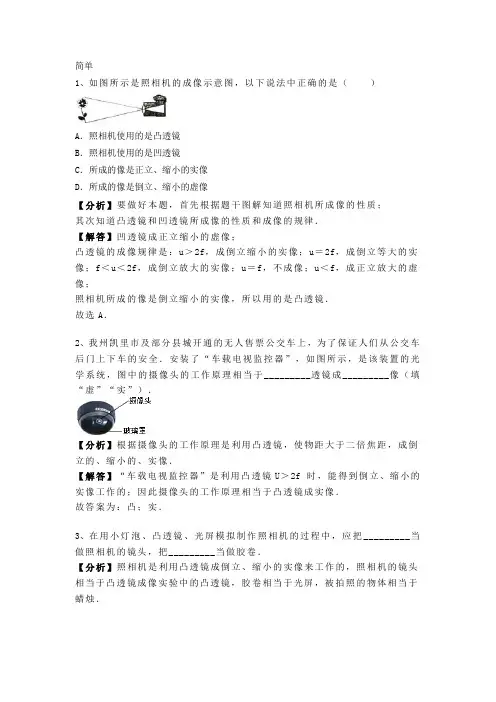

简单1、如图所示是照相机的成像示意图，以下说法中正确的是（）A．照相机使用的是凸透镜B．照相机使用的是凹透镜C．所成的像是正立、缩小的实像D．所成的像是倒立、缩小的虚像【分析】要做好本题，首先根据题干图解知道照相机所成像的性质；其次知道凸透镜和凹透镜所成像的性质和成像的规律．【解答】凹透镜成正立缩小的虚像；凸透镜的成像规律是：u＞2f，成倒立缩小的实像；u＝2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；u＝f，不成像；u＜f，成正立放大的虚像；照相机所成的像是倒立缩小的实像，所以用的是凸透镜．故选A．2、我州凯里市及部分县城开通的无人售票公交车上，为了保证人们从公交车后门上下车的安全．安装了“车载电视监控器”，如图所示，是该装置的光学系统，图中的摄像头的工作原理相当于_________透镜成_________像（填“虚”“实”）．【分析】根据摄像头的工作原理是利用凸透镜，使物距大于二倍焦距，成倒立的、缩小的、实像．【解答】“车载电视监控器”是利用凸透镜U＞2f 时，能得到倒立、缩小的实像工作的；因此摄像头的工作原理相当于凸透镜成实像．故答案为：凸；实．3、在用小灯泡、凸透镜、光屏模拟制作照相机的过程中，应把_________当做照相机的镜头，把_________当做胶卷．【分析】照相机是利用凸透镜成倒立、缩小的实像来工作的，照相机的镜头相当于凸透镜成像实验中的凸透镜，胶卷相当于光屏，被拍照的物体相当于蜡烛．【解答】在用小灯泡、凸透镜、光屏模拟制作照相机的过程中，小灯泡当做被拍照的物体，凸透镜当做照相机的镜头，光屏当做胶卷．故答案为：凸透镜；光屏．4、如图所示是投影仪的成像示意图，以下说法中正确的是（）A．投影仪的镜头是平面镜B．投影仪的镜头是凹透镜C．所成的像是正立、缩小的虚像D．所成的像是倒立、放大的实像【分析】投影仪是根据物体在凸透镜的一倍焦距和二倍焦距之间，成倒立、放大的实像的规律制成的．【解答】投影仪的镜头是一凸透镜，将物体放在凸透镜的一倍焦距和二倍焦距之间，能够成倒立、放大的实像．故abc错误，D正确．故选D．5、如图所示，投影仪的镜头相当于一个焦距为10cm的凸透镜，当物体到镜头的距离在__________时，在屏幕上就可以看到倒立、放大的像；投影仪上有一块平面镜，它的作用是__________，使像能够投射到屏幕上．【分析】（1）掌握投影仪的制作原理：当2f＞u＞f时，根据凸透镜成放大、倒立实像的原理制成的．（2）平面镜的作用是改变光的传播方向，使射向天花板的光能在屏幕上成像．【解答】（1）投影仪的镜头相当于一个焦距为10cm的凸透镜，则由凸透镜成像规律可知，当物体到镜头的距离在10～20cm时，在屏幕上就可以看到倒立、放大的像；（2）投影仪成像时，按照光沿直线传播，会竖直向上射出，投不到幕布上；加上平面镜，改变了光的传播方向，从而使像能成在幕布上．故答案为：10～20cm；改变光路．6、物体AB通过凸透镜成像如图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜【分析】①凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成正立、放大的虚像，应用于放大镜．②首先判断出物距与焦距，再判断出所成像的性质，从而可以判断出利用这一成像规律制造的光学仪器．【解答】从图可知，此时物距小于焦距，即U＜f，并且此时所成的像为正立、放大的虚像，所以根据此规律可以制成放大镜．故选B．7、如图所示，下列光学仪器的成像规律与该实验现象的成像规律相同的是（）A．放大镜B．照相机C．投影仪D．潜望镜【分析】根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机．u＜f，成正立、放大的虚像，应用于放大镜．【解答】如图，可以看到正立、放大的像，这是凸透镜成像时，u＜f，成正立、放大的虚像，应用于放大镜．故选A．8、关于实像和虚像，下面说法中正确的是（）A．虚像是人的幻觉，并没有光线进入人眼B．实像一定是光的折射形成的，而虚像一定是光的反射形成的C．实像能用光屏接收到，而虚像不能D．平面镜成虚像，凸透镜成实像【分析】实像是由实际光线汇集而成的，可以用光屏承接．而虚像是由实际光线的反向延长线汇聚而成的，不能用光屏承接．【解答】A、虚像是由实际光线的反向延长线汇聚而成的，只是进入人眼的光是发散的，并不是没有光进入人眼，若真的是没有光进入人眼，将什么也看不到，故A错误；B、实像是由实际光线汇集而成的，但不一定是光的折射形成的，如小孔成像；我们从岸上看水中的东西，看到的是物体的虚像，就是光的折射形成的，故B错误；C、实像是由实际光线汇集而成的，所以实像能呈在光屏上，而虚像是由实际光线的反向延长线汇聚而成的，所以虚像不能呈在光屏上，故C正确；D、因为凸透镜能成实像也能成虚像，故D错误．故选C．9、照相机成的是__________像，投影仪成的是__________像，放大镜成的是__________像．【分析】凸透镜成像的三种情况和应用．①U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．②2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．③U＜f，成倒正立、放大的虚像，应用于放大镜．【解答】①照相机是利用物距大于凸透镜的二倍焦距时，物体成倒立、缩小的实像而制成的．②投影仪是物距大于凸透镜的一倍焦距小于二倍焦距时，成倒立、放大的实像而制成的．③放大镜是利用物距小于凸透镜的一倍焦距时，物体成正立、放大的虚像而制成的．故答案为：倒立、缩小的实；倒立、放大的实；正立、放大的虚．简单1. 小琦观察到秋天的早上树叶上有露珠，透过露珠可以看到放大的树叶的茎，这是因为（）A．露珠相当于一个凹透镜，通过它看到树叶的茎放大的实像B．露珠相当于一个凹透镜，通过它看到树叶的茎放大的虚像C．露珠相当于一个凸透镜，通过它看到树叶的茎放大的虚像D．露珠相当于一个凸透镜，通过它看到树叶的茎放大的实像【分析】露珠的中间厚边缘薄，形成一个水凸透镜，物体放在水凸透镜的一倍焦距以内，成正立、放大的虚像．【解答】露珠的中间厚边缘薄，相当于一个凸透镜，树叶的茎在凸透镜的一倍焦距以内，透过凸透镜看到正立、放大的虚像．故选C．2. 放灯片时，银幕上出现了一面旗，如图所示，则幻灯机上的旗时怎么放置的（）A．B．C．D．【分析】幻灯机是利用凸透镜成倒立、放大的实像工作的，凸透镜成倒立像时，物像上下颠倒，左右颠倒．【解答】A、物像上下不颠倒，左右不颠倒．不符合题意．B、物像上下颠倒，左右颠倒．符合题意．C、物像上下不颠倒，左右颠倒．不符合题意．D、物像上下颠倒，左右不颠倒．不符合题意．故选B．3. 如图所示，是小明同学拍摄的风景区中“天地桥”的照片，下列说法正确的是（）A．桥在水中的倒影是由于光的折射形成的B．桥在水中的倒影是由于光的直线传播形成的C．要想使桥的像小一些，小明应离桥远一些，再拍摄D．拍摄时底片上的像是倒立放大的实像【分析】水面相当于平面镜，桥在水中的倒影是桥在水中的像，是光的反射形成的．小明拍摄“天地桥”的照片，是用照相机拍摄的．应用物体在凸透镜的二倍焦距以外，成倒立、缩小的实像制成的．凸透镜成实像时，物距增大，像距减小，像减小．【解答】平静的水面相当于平面镜，桥在水中的倒影是桥在水中成像，是光反射的结果．要想使桥的像小一些，照相机离桥远一些，物距增大，像减小．照相机给桥拍照时，底片上得到倒立、缩小的实像．故选C．4. 用幻灯机放映幻灯片时，银幕上出现的是正常画面，但若有一个小虫正好飞落在凸透镜镜片上，此时对画面的影响为（）A．几乎无影响B．画面上有只小虫C．画面上有小虫，但不清晰D．画面变得模糊【分析】物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．当挡住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．【解答】小虫正好飞落在凸透镜镜片上，挡住凸透镜的一小部分，物体上任一点射向凸透镜的其它部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，由于挡住的折射光线很少，会聚成的像变化不大．故选A．5. 如图所示．纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个照相机模型，为了在纸筒A的半透明纸上得到清晰的像，要适当调整A、B的位置，这时（）A．眼晴应从B端向筒内观察，观察像是否清楚B．在半透明纸上观察到的像是倒立的C．观察像时，应把纸筒A朝着明亮的室外，B端朝着较暗的室内，否则看不清楚D．在清晰地观察近处物体后，再看远处物体时就应该增加A、B间的距离【分析】在本题的模型照相机中在纸筒B的右端为凸透镜，纸筒A的左端的半透明纸就相当于真实照相机的底片，在半透明纸上所看到的就是凸透镜前方的景物通过凸透镜所生成的像．【解答】A、由凸透镜的成像规律可知，应该对着A端观察半透明的纸，而不对着B端向内方向观察，故错误；B、据照相机的成像原理可知，所成的是倒立、缩小的实像，故在半透明纸上观察到的像是倒立的，故正确；C、为使半透明纸上得到的像更亮一些，要成像的物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面，A端朝着较暗的室内，故错误；D、在清晰地观察近处物体后，再看远处物体时，即物距变大，相距应该变小，所以应该减小A、B间的距离，故错误；故选B．6. 关于实像和虚像，下面说法中正确的是（）A．实像能用光屏接收到，而虚像不能B．实像一定是光的折射形成的，而虚像一定是光的反射形成的C．虚像是人的幻觉，并没有光线进入人眼D．平面镜只能成虚像，凸透镜只能成实像【分析】要解决此题，首先要掌握实像和虚像的区别．实像是实际光线会聚而成的，所以能成在光屏上，而虚像不是实际光线会聚而成的，所以不能成在光屏上．要掌握所学的成实像和成虚像的情况．实像：小孔成像、凸透镜成像．虚像：平面镜成像、看到水中物体的像、凸透镜成像．【解答】A、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上．所以A正确．B、实像有凸透镜成像和小孔成像，其中小孔成像是由于光的直线传播而形成的，所以B错误．C、虚像是真实存在的，但是不是由实际光线会聚形成的，所以不能用光屏承接，所以C错误．D、凸透镜在物距大于一倍焦距时成的像是实像，但是在物距小于一倍焦距时所成的像是虚像，所以D错误．故选A．7. 如图所示的四种现象中，由光的折射形成的是（）A．甲、丁B．丙、丁C．乙、丙D．甲、乙【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】甲、三棱镜分解白光，是光的色散现象，属于光的折射；乙、水面上山的“倒影”，是水面成像，属于光的反射现象；丙、手影，是光的直线传播形成的；丁、笔在水面处“折断”，是光的折射现象．因此由光的折射形成的是甲、丁．故选A．8. （多选）在固定位置给固定景物拍照，下列做法正确的是（）A．根据光线强度调节光圈大小B．根据光线强度调节快门大小C．根据距离景物的远近调节焦距D．调焦要求：直到观察到被拍景物清晰的像为止【分析】（1）照相机的光圈是控制光通量，让像不能太亮或太暗．（2）照相机的快门是控制曝光时间，让像不能太亮或太暗．（3）照相机距离景物距离不同，物距不同，可以通过调焦来成清晰的像．【解答】AB、根据光线的强度，调节光圈和快门，使会聚成像的光线不能太强或太弱，像会更清晰．两个选项都正确．CD、距离景物越远，可以使照相机的焦距增大，物距相对减小，直到拍摄到清晰的像为止．两个选项都正确．故选ABCD．9. 如图所示，常用体温计的刻度部分为三棱体，其正面呈现弧形，这样就可以看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于_______，使我们能看到水银柱放大后的_______像．【分析】要解决此题需要掌握凸透镜成像的规律及其应用．知道当物距小于焦距时，凸透镜成放大、正立的虚像．放大镜就是根据这个原理制成的．【解答】从右图中体温计的横截面看，从圆弧形表面看去，此温度计相当于凸透镜，当物距小于焦距时，可以成放大、正立的虚像．故答案为：凸透镜；正立的虚．10. 放映幻灯片时，在屏幕上得到的像对幻灯片来说（）A．正立的、放大的实像B．倒立的、放大的虚像C．正立的、放大的虚像D．倒立的、放大的实像【分析】凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．【解答】幻灯机是利用物体在凸透镜一倍焦距和二倍焦距之间，成倒立、放大的实像制成的，因此放映幻灯片时，在屏幕上得到的像对幻灯片来说是倒立放大的实像．故选D．11. 如图所示的是校园门口安装的监控摄像头，它能实时记录校门口的情况．摄像镜头相当于一个______透镜，所摄景物通过镜头成的是倒立、_______的实像．【分析】摄像头的镜头是一个凸透镜，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．【解答】摄像头的镜头是一个凸透镜，校园门口安装的监控摄像头，它能实时记录校门口的情况，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．故答案为：凸；缩小．12. 如图所示，是一台光学投影仪的结构示意图．其中A属于______镜；B 属于______镜；C属于______镜，其作用是_______．【分析】本题首先要知道投影仪的作用：一是把透明图片上的物体成倒立放大的实像；二是将放大的像投到竖直墙面或幕布上，以便于人们观看；其次，根据两大作用分析出投影仪结构上的各部件的作用．【解答】投影仪上的A属于凹面镜；B属于凸透镜，使投影片到凸透镜的距离大于一倍焦距小于二倍焦距，经过凸透镜成倒立放大的实像；C属于平面镜，其作用是改变光的传播方向，将凸透镜所成的实像反射到竖直墙壁或幕布上．故答案为：凹面；凸透；平面；改变光的传播方向．难题1. 下列关于四种光学仪器成像情况的说法中，正确的是（）A．平面镜成正立等大的虚像B．照相机成正立缩小的实像C．幻灯机成正立放大的实像D．放大镜成正立放大的虚像【分析】要解决此题，需要掌握凸透镜成像的规律及应用：当u＞2f时，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．当u＝2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的．当u＝f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．同时要掌握平面镜成像的特点，知道平面镜成正立、等大的虚像．【解答】A、平面镜成正立、等大的虚像，所以A正确．B、照相机成倒立、缩小的实像，所以B错误．C、幻灯机成倒立、放大的实像．所以C说法错误．D、放大镜成正立、放大的虚像，所以D说法正确．故选A、D．2. 调皮的小明学着爷爷的样子拿着放大镜看报纸，“报纸上的字真大呀！”他还发现字的边缘有“彩虹”，你能帮他解释这些现象吗？【分析】彩虹是因为光发射色散，不同颜色的光的折射程度不同，所以人们可以清晰地分辨出七种颜色的光，即见到的“小彩虹”．【解答】答：放大镜是短焦距的凸透镜，彩虹是阳光通过凸透镜发生折射，由于不同颜色的光折射的角度不同，凸透镜将太阳光分解成七色光的现象．3. 小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏（如图所示）．球形鱼缸起到了______的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的______（选填“实像”或“虚像”）【分析】（1）放大镜实质上就是凸透镜，通过放大镜我们看到的是正立的放大的虚像．（2）虚像都是正立的，实像都是倒立的．【解答】通过图片我们可以看出小丑鱼被鱼缸放大了，所以球形鱼缸就相当于一个放大镜或凸透镜．我们通过放大镜看到的是正立的放大的虚像．故答案为：凸透镜或放大镜，虚像．4. 如图所示是照相机原理图，当照相机镜头在A位置时，照出了相片（1）．若照相机镜头移至B位置，则照出的是相片______，此时像距变_______（填“大”或“小”）了．【分析】凸透镜成实像时，物距减小，像距变大，像变大．【解答】若照相机镜头移至B位置，还是照相机，成倒立、缩小的实像，镜头移至B位置，物距减小，像距会变大，像变大，照片是（3）．故答案为：（3）；大．5. 把一个透明的圆柱形的小玻璃瓶装上水，但不要装满，使得塞上瓶塞后瓶内留有一个空气泡，这就形成了一个既能放大又能缩小的两用透镜，如图所示．如果把它放在书上，则（）A．当眼睛对着空气泡看下去时，看到的字是缩小的，当眼睛从其他位置看下去时，看到的字是放大的B．当眼睛对着空气泡看下去时，看到的字是放大的，当眼睛从其他位置看下去时，看到的字是缩小的C．不管从哪个位置看都是放大的D．不管从哪个位置看都是缩小的【分析】气泡处的水相当于凹透镜，成缩小的像；无气泡处相当于凸透镜，成放大的像．【解答】因气泡的存在，水面变得向下凹，在此位置相当于一个凹透镜，所以从气泡看下面的字，看到的是变小的字．其他位置则相当于一个不规则的凸透镜，据前题的分析知，放在书上，此时物距小于焦距，故成为放大镜；当看到的是在垂直于小瓶轴线方向上变大的文字．故选A．6.有下列光学器具：①照相机、②潜望镜、③幻灯机、④穿衣镜、⑤放大镜、⑥牙医内窥镜，可以把它们分成两类：一类包括_______，其特征是_______．一类包括_______，其特征是_______．8、阅读短文，回答问题：一般手电筒都有一个俗称灯窝的东西，灯窝相当于一面凹面镜，它有聚光焦点．当光源在焦点上时，光就会被强烈地反射出来，近似地形成平行光，这样手电筒的光就能照亮较远的地方，避免发散的光照到远处时就很快地变暗．然而，钢笔型电筒、打火机电筒等微型电筒并没有灯窝，它们发出来的光也能近似平行射出，这是什么原因呢？这要从微型电筒的电珠分析入手，微型电筒使用的电珠和普通的电珠不同，它顶端玻璃很厚，呈半圆形，恰好是一个凸透镜，能起聚光作用，所以不用灯窝也能使电珠发出的光近似于平行地射出．（1）一般手电筒得到近似的平行光，是把光源放在凹面镜的焦点上，利用凹面镜的“从焦点射向凹面镜的光经凹面镜______后平行射出”这一性质制成的．（2）微型手电筒得到近似的平行光，是把光源放在凸透镜的______上，利用凸透镜的“从_______射向凸透镜的光经凸透镜_______后平行射出”这一性质制成的．（3）请你列举出一种与一般手电筒或微型手电筒非常相似的应用_______．（4）通过阅读以上的一段文章，你还可以知道：同样的一束光线照射到物体的表面，光照面的明亮程度与光照面的面积、光源距光照面的距离有关，光照面的面积越_______，光照面上亮度就越小．【分析】（1）面镜对光有反射作用；（2）经过凸透镜焦点的光线经凸透镜折射后平行于凸透镜的主光轴．灯泡尖端很厚、呈半圆形的玻璃是凸透镜，灯丝放在凸透镜的焦点上，光线经过凸透镜折射后是平行光线．（3）利用凹面镜或凸透镜可获得平行光，应用还有汽车前灯等．（4）同样的一束光线照射到物体的表面，光源距光照面的距离一定，所照光面越大，物体单位面积上的光线越少，光照面上亮度就越小．【解答】（1）面镜对光有反射作用，从焦点射向凹面镜的光经凹面镜反射后平行射出；（2）灯泡尖端很厚、呈半圆形的玻璃是凸透镜，灯丝放在凸透镜的焦点上，光线经过凸透镜折射后是平行光线．（3）利用凹面镜或凸透镜可获得平行光．汽车前灯内有一凹面镜，把光源放在凹面镜的焦点处，经凹面镜反射后得到一束平行光．（4）同样的一束光线照射到物体的表面，光照面的明亮程度与光照面的面积、光源距光照面的距离有关，光照面的面积越大，光照面上亮度就越小．故答案为：（1）反射；（2）焦点；焦点；折射；（3）汽车前灯内有一凹面镜，把光源放在凹面镜的焦点处，经凹面镜反射后得到一束平行光；（4）大．9. 如图所示，OO′是凸透镜的主光轴，A′B′是蜡烛AB通过凸透镜成的像，试在图中画出光线AC经凸透镜后的折射光线，并用作图的方法找出右侧焦点的位置．【分析】由于A′B′是蜡烛AB通过凸透镜成的像，由此可以画出入射光线AC经过凸透镜折射后的折射光线．由A点发出的平行于主光轴的入射光线经过凸透镜折射后要过A′点，同时其折射光线还要经过凸透镜的焦点，由此可以确定其焦点位置．【解答】连接CA′，就是入射光线AC经凸透镜后的折射光线；过A点画出平行于凸透镜主光轴的入射光线AD，连接DA′，交主光轴于F点，则点F就是凸透镜的焦点．如图所示：10、好奇贪玩的小刚在做凸透镜实验时，发现凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像越大．他猜想象和物的大小之比可能与像距和物距的大小有某种关系．为了探究这个问题，小刚和小琦合作进行了如下探究：器材：光具座、凸透镜、蜡烛、光屏、火柴、刻度尺．实验过程：将凸透镜放在光具座上，蜡烛放在凸透镜的左边，光屏放在凸透镜的右边，并细心测量了物距、像距，物高、像高，记录如下表：次数物距像距物高像高备注1 50 12.52 0.5单位：cm2 30 15 2 1。

生活中的透镜同步练习一、填空题1、物体到凸透镜的距离大于 2倍焦距时，成 、的 像，根据这个道理制成了2、照相机的镜头相当于一个 镜，被拍摄的物体应在距镜头 的位置，在相当于 的胶片上得到 的 的像.3、如图是一台投影仪的示意图，其中 A 是,它的作用是改变光的传 播方向；B 是，它在投影仪上所起的作用是 。

4、如图4所示是一款具有摄像功能的手机，摄像机的镜头相当于一个—透镜,通过镜头所成的像是 （选填“实像”或“虚像”）。

5、如图为国际空间站中宇航员通过悬浮水珠成像的情景.图中水珠相当于像原理相同的光学仪器有 （写出一种即可）。

6、如图所示，放映幻灯时，为了使屏幕上所成的像缩小一些，应使幻灯机的镜头离幻灯片 或“近”）一些，并 （选填“增大”或“减小”）幻灯机与屏幕间的距离.7、晓彤用两个可以套在一起拉动的硬纸筒，自制了一个简易照相机，外筒上装有凸透镜，内筒的一端蒙块半透明纸，如图所示。

晓彤用它观察远处的物体时，在半透明纸上可以到 的像。

若晓彤拿他 向远处物体走近一段距离后，需要将内筒向 （选填“靠近凸透镜”、“远离凸透镜”或“保持原,镜，生活中与该水珠这一成（选填“远”位置”）方向移动，才能在半透明纸上看到清晰的像。

八造赣明刈明总8、小明透过装有水的矿泉水瓶观察距离很近的树叶发现叶脉会变大，而且很清晰，这是因为此时水瓶相当于镜，此时观察到的叶脉是（选填“倒立”或“正立”）、放大的像（选填“虚”或“实”），所以在森林中旅行时，请不要随意丢弃饮料瓶，因为饮料瓶内进入水后，对太阳光有作用，容易引起火灾.9、清晨，我们常常会看到树枝和树叶上有一些水珠，如图所示。

甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清晰的叶脉，则水珠相当于一个镜，通过图中的水珠看到的是物体的实像。

早710、淮北市在创建文明城市的过程中，做了大量的提升城市市容市貌的工作，其中为市民在交通上提供优质服务的中北巴士为了保证人们从公共汽车后门下车时的安全，在无人售票车上安装了“车载电视监控器”如图所示，是该装置的光学系统，图中摄像头的工作原理相于。

第五章透镜及其应用同步练习5.1 透镜1．能使光线发散的是( )A．凹透镜、凸透镜B．凸透镜、凸面镜C．凸透镜、凹面镜D．凹透镜、凸面镜2．下列关于透镜的说法错误的是( )A．凸透镜是中间厚、边缘薄的透镜B．凹透镜可以将平行光发散C．凸透镜可以将平行光会聚于一点D．凸透镜摔成两半，其中任何一块都会失去会聚作用3．下列说法正确的是( )A．不论凸透镜还是凹透镜，经过光心的光线传播方向不变B．凸透镜对光线有会聚作用，所以经凸透镜的光线一定会聚到一点C．放在凹透镜焦点的光源，它发出的光线经凹透镜折射后平行于主光轴D．凸透镜和凹透镜都有两个实焦点4．如图所示的光路图中，正确的是( )A. B. C. D.5．夏天的中午，如果在太阳曝晒下的花木上洒水，待水蒸发后会发现，原来叶片上附着水滴的地方，会出现枯黄色的烫伤斑点，其原因是( )A．水滴蒸发，带走了叶片的热量B．水滴在阳光照射下温度升得很高，使叶片上有水滴的地方被烧焦C．透明的水滴更容易让阳光透射到叶片上D．水滴好像凸透镜，使阳光会聚，使叶片上有水滴的地方被烧焦6．微型手电筒使用的电珠（如图所示）和普通电珠不同，它的尖端很厚，呈半圆形，能使手电筒发出的光集中平行射出，则关于该灯的尖端玻璃和小灯泡的灯丝位置判断正确的是( )A．凸透镜，凸透镜前任意位置B．凸透镜，焦点上C．凹透镜，凹透镜前任意位置D．凹透镜，焦点上7．如图所示，一束光线射向位于O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚在S’点，则该光学元件应该是( )A．凸面镜B．凹面镜C．凸透镜D．凹透镜8．小明拿一透镜正对太阳光放置，在透镜另一侧20 cm处的白纸上出现了一小亮点，则此透镜是_________（选填“凸”或“凹”）透镜，其焦距是______.5.2 生活中的透镜9．使用下列光学器材，其目的是使物体成倒立、缩小实像的是( )A．放大镜B．照相机C．幻灯机D．投影仪10.用一架镜头焦距不变的照相机，给一个人照了一张全身照，如果用它给这个人照一张同样尺寸的半身像，则应( )A．照相机与人之间的距离增大，同时缩小暗箱的长度B．照相机与人之间的距离增大，同时增大暗箱的长度C．照相机与人之间的距离减小，同时增大暗箱的长度D．照相机与人之间的距离减小，同时缩小暗箱的长度11．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是( )A. B. C. D.12.在电影院偷拍是制作盗版电影惯用的方法．为此，科学家发明了一种反盗版电影的装置，将装置安装在银幕后面，其发出的红外线通过银幕上的小孔射向观众席上的偷拍摄像机，在感光底片上成倒立、________的______像，从而形成干扰亮点，此装置的使用______（选填“不会”或“会”）影响观众的观看．5.3凸透镜成像的规律13．“探究凸透镜成像规律”的实验中，凸透镜焦距是5 cm.如图所示的情景，眼睛可能观察到烛焰经凸透镜成倒立、放大像的是( )A. B.C. D.14.小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20 cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5 cm处时，在光屏上( )A．成倒立、放大的实像B．成倒立、缩小的实像C．成正立、放大的虚像D．接收不到像15.烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，烛焰和光屏的位置对调一下，则( )A．光屏上仍能成一个放大的像B．光屏上能成一个缩小的像C．光屏上不能成像，但通过透镜能看到像D．光屏上没有像，需要重新调整光屏位置才能有像成在光屏上16.某物体放在凸透镜前20 cm处时，在光屏上得到了物体倒立、缩小的清晰实像，则该凸透镜的焦距可能是( )A. 20 cmB.15 cmC.10 cmD.5 cm17.如图是一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行比对，该摄像镜头相当于________透镜，若要拍摄镜头前1m处的人脸，它的焦距应小于____cm.18.用A、B、C三块凸透镜在光具座上分别做蜡烛成像实验，各透镜跟烛焰距离都是30 cm，得到的实验结果如下表，根据此实验结果，将A、B、C三块凸透镜的焦距按由大到小的顺序排列，其顺序是____________.5.4眼睛和眼镜19.眼睛前部的聚光部分相当于一个凸透镜，起凸透镜作用的是( )A．角膜B．虹膜C．角膜和晶状体共同作用的结果D．晶状体20.高老师戴着眼镜正在批改作业，听到远处有学生叫他，为了看清该学生的容貌，高老师立即摘下眼镜跟这位学生打招呼，下列说法正确的是( )A．高老师所戴眼镜的镜片是凸透镜B．高老师是近视眼C．高老师不戴眼镜看近处物体时，像会成在视网膜前方D．高老师的眼球前后径可能过长或晶状体的曲度可能过大21．如图是某人看远处物体时，眼睛成像的光路示意图，则此人的眼睛是( )A．近视眼，应配戴用凸透镜制成的眼镜B．近视眼，应配戴用凹透镜制成的眼镜C．远视眼，应配戴用凸透镜制成的眼镜D．远视眼，应配戴用凹透镜制成的眼镜22.现代医学对近视眼的矫正有一种新技术，就是用激光对近视眼患者的角膜进行适当的切削来矫正视力，对角膜进行切削的目的是( )A．增长眼球前后方向的距离B．缩短眼球的焦距C．减少进入眼球的光线D．改变晶状体太厚的状态，减弱它的折射能力23.小明的爷爷和爸爸都是老花眼（远视眼），爷爷的老花眼更重一些，小明的妈妈则是近视眼，他们的三副眼镜都放在报纸上，如图所示，现在爸爸要看书，让小明把眼镜递给他。

初中物理八年级上册第五章《透镜及其应用》测试题（含答案）一、选择题1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（）A．凸透镜前任意位置 B．凹透镜前任意位置C．凹透镜的焦点上D．凸透镜的焦点上2、下列关于透镜的说法，正确的是（）A．凸透镜对光线一定有会聚作用B．凹透镜对光线不一定有发散作用C．经过凸透镜的光线一定是发散光线D．经过凹透镜的光线有可能比原来更会聚了一些3、下列光学作图中，错误的是（）A．凹透镜聚光B．平面镜成像C．光从空气射入水中D．光的色散4、下列关于实像和虚像的说法，正确的是（）A．实像不可能与物体等大B．实像都是由光的折射形成的C．虚像是人的幻觉，并没有光线射入人眼D．虚像不能在光屏上呈现5、在八年级物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成的像；④投影仪投影在屏幕上成的像。

下列关于上述“像”的说法中正确的是（）A．属于实像的是①②④B．由于光的直线传播形成的像是①③C．由于光的反射形成的像是①②D．由于光的折射形成的像是③④6、以下有关透镜的说法，正确的是（）A．望远镜的物镜使远处的物体成正立、放大的虚像B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些C．照相机成像时，物距在一倍焦距和二倍焦距之间D．放大镜只能成放大的像，不能成缩小的像7、芯片（如图甲所示）是电子设备的心脏和大脑，光刻机是制造芯片的核心装备。

某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用紫外线光束透过事先设计好集成电路图的镂空掩模，经过凸透镜去照射下面的硅片，被光线照射到的光刻胶会发生反应，硅片上就会出现缩小的电路图案，下列说法正确的是（）A．掩膜在硅片上的像是正立缩小的实像B．掩膜位于凸透镜一倍焦距和二倍焦距之间C．要想硅片上的像变小，需将掩膜和硅片向上移动D．将掩膜和硅片向下移动相同距离，硅片上还能成清晰的像8、如图所示，A、B、C、D是距凸透镜不同距离的四个点，F为焦点。

人教版八年级物理上册第五章《透镜及其应用》单元练习题（含答案）一、单选题1．把放大镜正对太阳光，可在距放大镜10cm处得到一个最小最亮的光斑；若用此放大镜来放大观察邮票上的细小部分，则邮票到透镜的距离应该（）A．小于10cm B．等于10cmC．在10cm到20cm之间D．大于20cm2．下图是蜡烛通过凸透镜所成像的示意图，此时，蜡烛到凸透镜的距离（）A．u>2f B．f<u<2f C．u=f D．u<f3．某凸透镜的焦距为10厘米，当物体沿主光轴从距透镜15厘米处向30厘米处移动时，则（）A．像变大，像距变大B．像先变大后变小，像距变大C．像变小，像距变小D．像先变小后变大，像距变小4．实验操作考试临近，同学们上实验室动手实验，通过训练提高操作技能。

如图，小明正在做凸透镜成像实验，此时光屏上出现了清晰的像。

下列说法正确的是（）A．该透镜与近视眼镜的镜片是同一类透镜B．该透镜的焦距是30cmC．此时成的是倒立、等大的实像D．如果将蜡烛向左移，光屏需要适当右移才能再次形成清晰的像5．2021 年12 月9 日，“太空教师”王亚平为我们展示了神奇的水球光学实验，她在水球里注入一个气泡，产生了双重成像，我们能看到一个正立的像和一个倒立的像，如图所示。

其中水球的外圈相当于一个凸透镜，成一个倒立、缩小的像，下列说法正确的A．该水球外部成所的倒立的像原理与投影仪相同B．如果向水球继续注水，外部变厚，折光能力变强，焦距变长C．当王亚平向靠近“水球”，“倒影”会变小D．无论正立的像还是倒立的像，都是由于光的折射形成的6．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。

关于本实验下列说法正确的是（）A．凸透镜的焦距是20cmB．把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像C．把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。

人教版八年级物理第五章《透镜及其应用》单元复习同步练习含答案一、选择题1.小琳用光具座探究凸透镜成像规律,她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像;若现将物体移至透镜前5cm处时,在光屏上将出现（）A.倒立放大的实像B.倒立缩小的实像C.正立放大的虚像D.光屏上接收不到像2.如图是探究凸透镜成像规律时观察到的现象,下列光学仪器中成像原理与其相同的是( )A.放大镜B.幻灯机C.照相机D.近视眼镜3.昆虫观察盒的盒盖是一个凸透镜(如图所示),盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫.在次实验中,小明不小心把盒盖上的凸透镜打碎了为了修好观察盒,老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个,他应该选择（）A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜4.物体AB通过凸透镜成像如图所示,利用这一成像规律制造的光学仪器是（）A.照相机B.放大镜C.幻灯机D.潜望镜5.凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为L.若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距（）A.一定小于lB.一定等于lC.一定大于lD.可能小于L,也可能大于l6.全国中学生体质健康调研表明:中学生近视发生率急剧上升,且低龄化.甲、乙两眼睛的成像示意图如图,下列判断正确的是（）A.是近视眼,应配戴凸透镜制成的眼镜矫正B.甲是近视眼,应配戴凹透镜制成的眼镜矫正C.乙是近视眼,应配戴凸透镜制成的眼镜矫正D.乙是近视眼,应配戴凹透镜制成的眼镜矫正7.下列说法不正确的是（）A.近视镜片中间薄,边缘厚,是凹透镜B.照相机拍摄物体所成的像一定是实像C.近视眼不戴眼镜时成的像在视网膜的前面D.用望远镜观察远处的物体,物镜得到的是放大的像8.某同学用自制的水凸透镜做凸透镜成像实验,在光屏上得到了清晰的像,如图所示.他继续向水凸透镜内注水,使水凸透镜的焦距变小,如果不改变蜡烛和凸透镜的位置,要在光屏上再次成清晰的像A.光屏应向左移动,成缩小的像B.光屏应向右移动,成放大的像C.光屏应向左移动,成放大的像D.光屏应向右移动,成缩小的像9.如图所示,F为凸透镜的两个焦点,AB′为物体AB的像,则物体AB在（）A.图中I区域,比A'B′大,箭头方向向上B.图中Ⅱ区域,比A'B'大,箭头方向向下C.图中Ⅲ区域,比AB′大,箭头方向向上D.图中Ⅳ区域,比A'B'小,箭头方向向下10.如图所示,将凸透镜固定在光具座上某位置(图中未标出),点燃的蜡烛放在光具座上的a点,调节光屏的位置,在光屏上得到烛焰清晰缩小倒立的像;将蜡烛从a点滑到b点后,再移动光屏,屏上得到清晰的像变小.则（）A.凸透镜位于a点左侧B.凸透镜位于b点右侧C.蜡烛在a点时,像距大于二倍焦距D.蜡烛在b点时,像距大于二倍焦距11.一个物体沿凸透镜的主光轴移动,当物体距凸透镜25cm时,在凸透镜的另一侧15cm处得到一个倒立、缩小的实像,该凸透镜焦距为（）A.15~25cmB.7.5~12.5cmC.小于7.5cm或大于12.5cmD.无法确定12.3D电影具有三维立体视觉效果,拍摄时,将两个摄像头按照人两眼间的距离放置,同时拍摄,制成胶片;放映时,两个放映机在银幕上呈现两个略有差异的画面,观看者带上特殊眼镜后,就和直接用双眼看到物体的效果一样.关于3D电影,下列说法不正确的是（）A.光在银幕上发生的是漫反射B.画面在人眼视网膜上所成的像是倒立、缩小的实像C.拍摄时,两镜头中心间的距离约为7cmD.放映时,胶片到放映机镜头的距离大于2倍的镜头焦距13.如图所示,虚线框内为一透镜,MN为透镜的主轴,O是透镜的光心,a和b是射向透镜的两条光线.已知光线a通过透镜之后与MN交于P点,光线b通过透镜之后与MN交于Q点由图可知,下列说法中正确的是（）A.透镜是凸透镜,距离OP小于焦距B.透镜是凸透镜,距离OP大于焦距C.透镜是凹透镜,距离OQ小于焦距D.透镜是凹透镜,距离OQ大于焦距二、填空题14.如图所示是光线A、B经过透镜折射后的传播情况,虚线处放置的透镜是____透镜15.如图所示,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条,一条鱼的位置变浅,另条鱼变大前者是由于____形成的____(填“实”或“虚”)像;后者是由于鱼缸的____(填“左”或“右”)侧部分等效凸透镜而形成的____(填“实”或“虚”)像16.如图所示是小阳制作的多用途手电筒,AB处是可插入胶片的小插口,CD、EF是可左右伸缩的套筒,DF处装入凸透镜.当手电筒先作照明用时,调节套筒,使灯泡灯丝处于____位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向____(填“左”或“右”)移动,才能在前方屏幕上观察到____(填“正立”或“倒立”)放大的实像,请你再动脑思考指出该手电筒另外一项不同的功能:____________17.(1)用显微镜观察物体时,来自被观察物体的光经过物镜后成一个____(填“放大”或“缩小”)的____(填“虚”或“实”)像,目镜的作用则相当于一个____,可以把像再放大一次,使人看到肉眼看不见的小物体(2)一般天文望远镜的目镜和物镜使用的都是____.当被观察物体在物镜二倍焦距以外时,远处的物体在焦点附近成____像(填“实”或“虚”),然后这个像再经过目镜____(填“放大”或“缩小”),观察者就能看清楚远处的物体18.如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧此时成像为正立、____的虚像.如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖指向____侧19.如图甲所示是某一物体的形状,图乙是供选择的物体的像的形状(不考虑像的大小)(1)该物体在照相机的胶片上所成的像的形状为____（2）在平面镜中看到的该物体的形状为____(3)把投影仪的平面镜卸掉,让物体的像成在天花板上,这时看到的该物体的像的形状为____(4)用放大镜看到的该物体的形状为____三、作图题20.如图所示,请画出入射光线或折射光线,使光路完整四、实验探究题21.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验(1)在如图甲所示的位置上,成的像是等大的倒立的实像.分析实验成像情况可知实验中所用凸透镜的焦距为____cm(2)当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时,向____(填“左”或“右”)移动光屏会得到一个倒立、____的实像;____就是利用这成像规律工作的.此时,风一吹,烛焰向左偏,则光屏上成的像向____偏.(3)小明用此光具座模拟人眼看远近不同物体的情况,当人眼看清眼前30cm处的物体时,凸透镜的位置、形状如图乙所示.如果将物体移至眼前50cm处,保持透镜(晶状体)、光屏(视网膜)之间距离不变,则应该换上更____(填“薄”或“厚”)的凸透镜(凸透镜直径大小相同),才能在光屏上得到清晰的像答案.1.D2.C3.D4.B5.A6.D7.D8.A9.C10.A11.B12.D13.A14.凹15.光的折射虚右虚16.焦点右倒立去下套筒上得凸透镜做放大镜使用17.放大实放大镜凸透实放大18.放大右19.D A D C20.略21.10.0 右放大投影仪右薄。

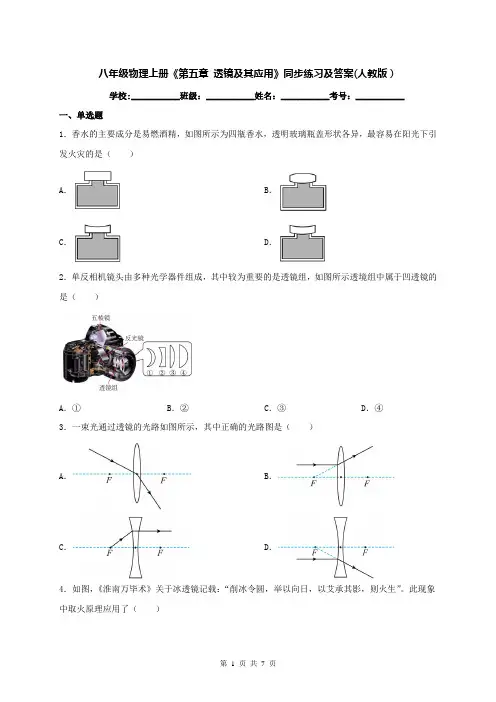

八年级物理上册《第五章透镜及其应用》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．2．单反相机镜头由多种光学器件组成，其中较为重要的是透镜组，如图所示透境组中属于凹透镜的是（）A．①B．②C．③D．④3．一束光通过透镜的光路如图所示，其中正确的光路图是（）A．B．C．D．4．如图，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。

此现象中取火原理应用了（）A．凸透镜对光线的发散作用B．凸透镜对光线的会聚作用C．凹透镜对光线的会聚作用D．凹透镜对光线的发散作用5．在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。

其中放入凹透镜的是（）A．甲和丁B．乙和丁C．丙和丁D．乙和丙6．一束跟主光轴平行的光通过凸透镜的光路如图所示。

下列说法中正确的是（）A．O点为该凸透镜的焦点B．任意一束平行光经过凸透镜后都可以会聚于F点C．OF的距离越短，说明透镜的折光能力越强D．若把图中凸透镜的上半部分用手遮住该凸透镜对光不具有会聚作用7．如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件（）A．一定是凹透镜B．一定是凸透镜C．可能是凸透镜或凹透镜D．可能是厚平板玻璃8．把一个透明且均匀的玻璃球切成如图所示的五块，其中能够使平行光发散的有（）A．只有b B．a、c、d、eC．a、b、c D．a、b、c、d、e均可二、多选题9．关于透镜，下列说法正确的是（）A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后平行主光轴D．凸透镜有两个实焦点，凹透镜有两个虚焦点10．放在凸透镜主轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法不正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线是发散程度比原来小，仍然是会聚的一种表现三、填空题11．如图所示，让凸透镜正对着太阳光，将一张纸放在凸透镜的另一侧，调整凸透镜与纸的距离，纸上会出现一个很小、很亮的光斑，说明凸透镜对光有作用，此光斑到凸透镜光心的距离就是该凸透镜的。

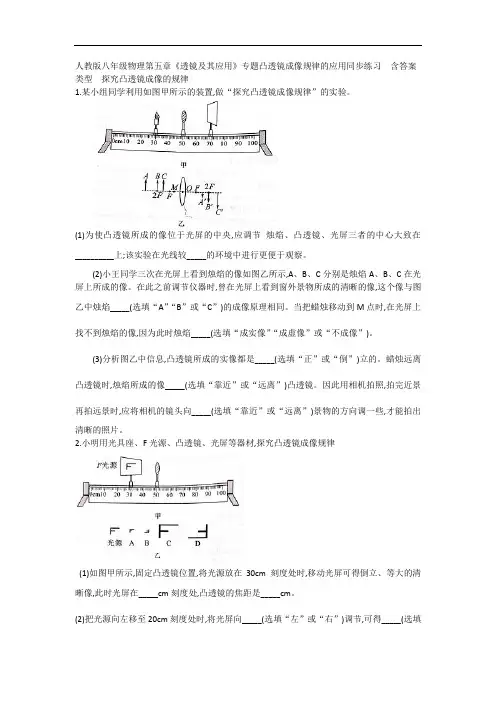

人教版八年级物理第五章《透镜及其应用》专题凸透镜成像规律的应用同步练习含答案类型探究凸透镜成像的规律1.某小组同学利用如图甲所示的装置,做“探究凸透镜成像规律”的实验。

(1)为使凸透镜所成的像位于光屏的中央,应调节烛焰、凸透镜、光屏三者的中心大致在__________上;该实验在光线较_____的环境中进行更便于观察。

(2)小王同学三次在光屏上看到烛焰的像如图乙所示,A、B、C分别是烛焰A、B、C在光屏上所成的像。

在此之前调节仪器时,曾在光屏上看到窗外景物所成的清晰的像,这个像与图乙中烛焰_____(选填“A”“B”或“C”)的成像原理相同。

当把蜡烛移动到M点时,在光屏上找不到烛焰的像,因为此时烛焰_____(选填“成实像”“成虚像”或“不成像”)。

(3)分析图乙中信息,凸透镜所成的实像都是_____(选填“正”或“倒”)立的。

蜡烛远离凸透镜时,烛焰所成的像_____(选填“靠近”或“远离”)凸透镜。

因此用相机拍照,拍完近景再拍远景时,应将相机的镜头向_____(选填“靠近”或“远离”)景物的方向调一些,才能拍出清晰的照片。

2.小明用光具座、F光源、凸透镜、光屏等器材,探究凸透镜成像规律(1)如图甲所示,固定凸透镜位置,将光源放在30cm 刻度处时,移动光屏可得倒立、等大的清晰像,此时光屏在_____cm刻度处,凸透镜的焦距是_____cm。

(2)把光源向左移至20cm刻度处时,将光屏向_____(选填“左”或“右”)调节,可得_____(选填“倒立”或“正立”)、_____(选填“缩小”或“放大”)的清晰像。

(3)把光源放在45cm刻度处时,移去光屏,人眼通过透镜看到的像是图乙中的_____。

类型凸透镜成像规律的应用3.现有一焦距为10cm的放大镜,如果想看一张邮票,则物距的范围( )A.大于20cmB.等于20cmC.小于10cmD.大于10cm小于20cm4.如图所示,是利用航空摄影拍摄到的“世界天然大花园”百里杜鹃景观,如果拍摄时所用照相机的镜头焦距是6mm,则胶片到镜头的距离应为（）A.大于60mm小于120mmB.小于60mmC.大于120mmD.等于60mm5.如图所示,发光二极管组成的红旗图案放在凸透镜之前,与凸透镜的距离在一倍焦距与二倍焦距之间,则红旗在光屏上所成清晰的像可能是下图中的（）6.如图,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的是（）A.蜡烛置于c点时,在光屏上能成一个放大的像B蜡烛置于b点时,在光屏上能成一个倒立、缩小的像C.蜡烛从a点向b点移动,光屏上的像逐渐变大D.蜡烛从b点向左移动,光屏上的像逐渐变大7.在“探究凸透镜成像规律”的实验中,当点燃的蜡烛、凸透镜及光屏处于如图所示位置时,在光屏上得到烛焰清晰的像。

第五章卷（1）一、选择题（每题3分，共36分）1．（3分）（2014秋•宁远县校级期末）下图中各图分别表示经过透镜后的光路图，其中正确的是（）A．B．C．D．【考点】B6：透镜的光路图．【专题】514：透镜及其应用．【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：A、过焦点的光线经凸透镜折射后，平行于主光轴，故A正确；B、入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点．故B错误；C、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故C错误；D、凹透镜对光线有发散作用，而图中的凹透镜第一次折射，对光线起了会聚作用，故D错误．故选A．【点评】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．2．（3分）（2017•定安县一模）如图所示，下列透镜属于凸透镜的是（）A．B．C．D．【考点】B2：辨别凸透镜和凹透镜的方法．【专题】514：透镜及其应用．【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜；中间比边缘薄的透镜是凹透镜．【解答】解：由图知，A中透镜中间比边缘厚是凸透镜，B、C、D中透镜中间比边缘薄是凹透镜．故选A．【点评】判断透镜是凸透镜还是凹透镜有多种方法：根据定义判断；根据成像情况进行判断；根据对光线的作用进行判断．3．（3分）（2012秋•大丰市校级月考）小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透镜正对阳光，凸透镜中心距光斑的距离为l，那么，凸透镜的实际焦距（）A．一定小于l B．一定大于lC．可能等于l D．可能小于l、也可能大于l【考点】B3：主光轴、光心、焦点和焦距；B7：凸透镜成像规律及其探究实验．【专题】12 ：应用题．【分析】太阳光可看做是平行光，平行光照射到凸透镜上经过折射后会聚到焦点，若光屏到透镜的距离小于或大于焦距的距离，则在光屏上形成的光斑都不是最小的．【解答】解：只有当光斑最小、最亮时，才是焦点，而光屏上形成的点不一定是最小的光斑，因此在焦点之前和焦点之后光斑都不是最小．因此当测量的距离为l时，焦距可能大于l，也可能小于l．故选D．【点评】本题考查测量凸透镜焦距的方法，明确这种测量方法的原理是解决问题的关键，注意测量值与实际值之间总存在一定的差距．4．（3分）关于实像和虚像，下列说法中正确的是（）A．实像是凸透镜所成的，虚像则不是B．虚像是由平面镜所成的，所以虚像一定由光的反射而形成C．实像可有放大的，也可有缩小的；而虚像只有放大的D．实像能用光屏接收到，虚像则不能【考点】AG：实像与虚像的区别．【专题】12 ：应用题；31 ：定性思想；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】要解决此题，首先要掌握实像和虚像的区别．实像是实际光线会聚而成的，所以能成在光屏上，而虚像不是实际光线会聚而成的，所以不能成在光屏上．要掌握所学的成实像和成虚像的情况．实像：小孔成像、凸透镜成像．虚像：平面镜成像、看到水中物体的像、凸透镜成像．【解答】解：A、凸透镜可以成实像，也可以成正立放大的虚像，故A错误；B、虚像可以由光的反射形成的，也可以由光的折射形成，故B错误；C、实像和虚像都可有放大的，也可有缩小的，也有等大的，故C错误；D、实像是由实际光线会聚而成的，所以能成在光屏上；虚像不是实际光线会聚而成的，所以不能成在光屏上，故D正确．故选D．【点评】此题主要考查了有关实像和虚像的区别，首先要理解实像和虚像的形成原因，同时也要掌握各种成实像和虚像的情况，注意虚像是真实存在的．5．（3分）（2011•武汉）来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像．下列说法错误的是（）A．晶状体相当于凸透镜B．视网膜相当于光屏C．所成的像是实像D．所成的像相对于物体是正立的【考点】B8：凸透镜成像的应用．【分析】要解决此题，首先要了解眼睛的构造，知道晶状体相当于凸透镜．视网膜相当于光屏，物体通过晶状体在视网膜上成倒立的实像．【解答】解：眼睛的晶状体相当于凸透镜，看到的物体的像成在视网膜上，所以视网膜相当于光屏．因为像成在光屏上，所以为实像．根据凸透镜成像的规律，物体经晶状体成倒立、缩小的实像．所以ABC正确，不符合题意．D说法错误，符合题意．故选D．【点评】此题主要考查了眼睛的构造及成像特点，关键是了解眼睛的构造并熟练掌握凸透镜成像的特点及规律．6．（3分）（2016秋•围场县校级期末）一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】利用题目中告诉的信息确定焦距，然后利用焦距与物距的关系，结合凸透镜成像规律可以确定成像的性质．【解答】解：一束平行光正对凸透镜照射，在离透镜15厘米处的光屏上得到一个亮点，由此可以确定该凸透镜的焦距为15厘米．当物体在镜前35厘米时，此时的物距大于二倍焦距，根据凸透镜成像的规律可知，此时成的像是倒立的缩小的实像．综上分析，只有A正确．故选A．【点评】根据此题中告诉的信息可以从而物距与焦距的关系突破，因此确定凸透镜的焦距是解决此题的入手点．7．（3分）（2010•河南）如图所示，a、b、c、d是距凸透镜不同距离的四个点．F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．幻灯机是根据物体放在c点时的成像特点制成的B．照相机是根据物体放在d点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似【考点】B7：凸透镜成像规律及其探究实验；B8：凸透镜成像的应用．【专题】4B ：图析法．【分析】根据图示的四点与焦距的位置关系，利用凸透镜成像的规律，确定其成像的情况；然后再根据凸透镜成像情况的具体应用，即可确定各选择项的正误．【解答】解：A、物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立放大的实像．幻灯机、投影仪就是利用这种情况的凸透镜成像制成的．故A正确．B、物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立放大的虚像．放大镜就是利用这种情况的凸透镜成像制成的，而不是照相机．故B错误．C、物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立缩小的实像．照相机就是利用这种情况的凸透镜成像制成的，而不是放大镜．故C错误．D、物体在F点时，此时的物体在焦点上，此时物体不成像．而人的眼睛与物距大于二倍焦距时凸透镜成像情况相似．故D错误．故选A．【点评】根据图示各点的位置，确定物距与焦距的关系是解决此题的突破口．8．（3分）（2014秋•宁远县校级期末）烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则（）A．光屏上仍能成一个放大的像B．光屏上能成一个缩小的像C．光屏上不能成像，但通过透镜能看到D．以上说法都不对【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】本题考查的问题有三个方面：一是实像能在光屏上呈现，虚像不能在光屏上呈现；二是凸透镜成像的两个区域的规律：u＞2f，成倒立缩小的实像；f＜u＜2f，成倒立放大的实像；三是光路可逆知识，物在像的位置，像将移到原来物的位置．【解答】解：烛焰通过凸透镜恰好在光屏上得到一个放大的像，说明是倒立放大的实像，f＜u＜2f，v＞2f；若保持凸透镜位置不变，把烛焰移到原来像的位置，此时u＞2f，凸透镜成倒立缩小的实像，且满足f＜v＜2f，像恰好在原来蜡烛的位置，所以把烛焰和光屏位置对调一下，应成倒立缩小的实像．故选B．【点评】要会找凸透镜成像时隐含的像的条件，从而判断出像的性质；熟记光路可逆和凸透镜成像的规律：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．9．（3分）（2008•东营）2008年北京奥运会将全面运用人脸识别系统，如图，人们进入场馆距门口0.5﹣1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对．由此判断，人脸识别系统的摄像机的镜头（）A．相当于凸透镜，焦距可能为0.5mB．相当于凸透镜，焦距可能为0.1mC．相当于凹透镜，焦距可能为0.5mD．相当于凹透镜，焦距可能为0.1m【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；16 ：压轴题．【分析】人脸识别系统的摄像机利用的是凸透镜成实像的原理，相当于照相机，利用的照相机的成像原理，物体一般都是在二倍焦距以外，成像是缩小、倒立的实像，这样有利于捕捉目标．【解答】解：镜头应是凸透镜，而且所成的像应是缩小、倒立的实像，人到镜头的距离应远远大于二倍焦距，即0.5 m＞2f，解得f＜0.25m，所以应是B选项正确．故选B．【点评】凸透镜成像的规律及应用：u＞2f，成倒立缩小的实像，应用是照相机；u=2f，成倒立等大的实像，应用是测焦距；f＜u＜2f，成倒立放大的实像，应用是投影仪；u=f，不成像；u＜f，成正立放大的虚像，应用是放大镜．10．（3分）（2014•宁德）如图所示的眼镜（）A．属于凸透镜，可用于矫正远视眼B．属于凹透镜，可用于矫正远视眼C．属于凸透镜，可用于矫正近视眼D．属于凹透镜，可用于矫正近视眼【考点】BB：远视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】要解答本题需掌握：①凸透镜能成正立放大的虚像，以及凸透镜对光线有会聚作用．②远视眼是像呈在视网膜的后方．【解答】解：由图可看出图画变大了，所以该镜片是凸透镜；远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼．故选A【点评】本题主要考查学生对远视眼的成因，及其矫正方法的了解和掌握，是一道中档题．11．（3分）（2011•南京）如图所示，用焦距为10cm的凸透镜，观察一张印有2014年南京青奥会会徽的图片，此时图片到凸透镜的距离应（）A．大于10cm小于20cm B．等于20cmC．小于10cm D．大于20cm【考点】B8：凸透镜成像的应用．【分析】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．【解答】解：从图中可以看出，凸透镜成的是正立、放大的虚像，所以此时物距应小于焦距．因为凸透镜的焦距是10cm，所以图片到凸透镜的距离应小于10cm．故选C．【点评】要解决此题，需要掌握凸透镜成像的规律．知道当物距小于焦距时，成正立、放大的虚像．12．（3分）（2009•长沙）如图，有一种望远镜由两组凸透镜组成．靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架（）A．幻灯机B．投影仪C．放大镜D．照相机【考点】BD：望远镜；B8：凸透镜成像的应用．【分析】幻灯机就是利用凸透镜当物体距透镜的距离大于一倍焦距而小于二倍焦距时成倒立、放大的实像这个原理制成的；投影仪的成像原理是使物体处于凸透镜的一倍焦距和二倍焦距之间就会在凸透镜的另一侧二倍焦距以外得到一个倒立的放大的实像；放大镜的成像原理是使物体处于凸透镜的一倍焦距以内，会在凸透镜的同一侧得到一个正立放大的虚像；望远镜中物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大．而照相机也是利用了这个原理．【解答】解：望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩小的实像，相当于照相机的工作原理．故选D．【点评】本题主要考查了凸透镜成像的成像原理，及幻灯机、投影仪、放大镜、照相机的工作原理．二、填空题（无特别说明下，每空1分，共31.5分）13．（2分）（2012秋•凉州区校级月考）透镜是利用光的折射现象制成的，凸透镜对光线有会聚作用．【考点】B4：凸透镜的会聚作用．【专题】514：透镜及其应用．【分析】凸透镜有一个重要的光学性质，就是能使平行于主光轴的光线会聚于一点，这个点称之为焦点，它到光心的距离叫做焦距，凸透镜两侧各有一个焦点．【解答】解：透镜可以透过光线，因此是利用光的折射现象制成的，凸透镜可以透过光线，对光有会聚作用．故答案为：会聚．【点评】各种光学元件，由于它们的构造不同，因此，对光所起的作用也不相同，我们应该全面了解才行．14．（2分）（2012•菏泽）在森林中旅游时，请不要随意丢弃饮料瓶．因为饮料瓶内进入水后，相当于一个凸透镜，对太阳光有会聚作用，容易引发火灾．【考点】B4：凸透镜的会聚作用．【专题】12 ：应用题．【分析】透明圆塑料瓶装水后，中间后而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用．【解答】解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾；故答案为：凸透；会聚．【点评】此题联系实际考查了凸透镜的会聚作用，物理知识渗透在生活的每个角落，同学们要注意思考、积累．因此在森林中旅游，导游向你建议，不要随意丢弃玻璃瓶，就是这个道理．15．（4分）（2011•江苏模拟）人眼是世界上最精密的照相机（选填“照相机”、“幻灯机”或“放大镜”），晶状体相当于一个凸透镜，视网膜相当于光屏．只有成像在视网膜上才会看清物体：小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的凹透镜制作的眼镜来矫正视力．【考点】BA：近视眼的成因与矫正办法．【专题】514：透镜及其应用．【分析】人眼中的晶状体形状中间厚，边缘薄，相当于凸透镜．近视眼看不清远处的物体，需要佩戴近视眼镜来矫正．【解答】解：人眼中晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机．近视眼的晶状体把光线会聚在视网膜之前，可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像．故答案为：照相机；凹．【点评】本题考查人眼的成像原因，包括近视眼的矫正方法，都需要学生熟练掌握．16．（1分）（2011秋•南宫市校级期中）小明同学要挑选一个焦距小于6cm的凸透镜，他用物理实验对甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜之间的距离为12cm，实验结果记录在表格中，可以确定乙凸透镜是小明同学需要的．【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；13 ：实验题．【分析】凸透镜成像的三种情况：①U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．②2f＞U＞f时，凸透镜成倒立放大的实像，V＞2f，应用于投影仪和幻灯机．③U＜f时，凸透镜成正立放大的虚像，应用于放大镜．【解答】解：已知烛焰与凸透镜之间的距离为12cm，即U=12cm，由甲透镜的成像性质可得2f＞U=12cm＞f，则f的取值范围是12cm＞f＞6cm，由乙透镜的成像性质可得U=12cm＞2f时，则f的取值范围是f＜6cm，符合小明同学要挑选一个焦距小于6cm的凸透镜的要求．由丙透镜的成像性质可得U=12cm＜f时，则f的取值范围大于12cm，很明显，f更大于6cm 了，由此可知只有乙凸透镜是小明同学需要的．故答案为：乙．【点评】此题主要考查了凸透镜成像的规律，同时考查了学生根据成像性质判定凸透镜焦距的能力．在分析时要注意成像的特点与物距的关系，通过比较与焦距的关系，得出结论．17．（4分）（2011•巴彦淖尔）小林在家里拿爷爷的放大镜做实验．第一次小林通过放大镜看到书上的字如图甲所示，此时他看到的是字的虚像；第二次小林通过放大镜看到书上的字如图乙所示，这时他．看到的是字的实像（以上两格填“实”或“虚”）．从图甲到图乙的变化过程中，放大镜是逐渐远离（填“靠近”或“远离”）书本的．与图乙所反映的成像规律相同的光学仪器有幻灯机（或投影仪）．【考点】B8：凸透镜成像的应用．【专题】13 ：实验题．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．【解答】解：甲和乙都是利用凸透镜成像．由图知，甲成的是正立、放大的虚像，此时物距小于焦距．乙成的是放大、倒立的实像，此时物距处于1倍和2倍焦距之间．幻灯机、投影仪都是根据这个原理制成的．所以从甲到乙的变化过程中，放大镜是逐渐远离书本．故答案为：虚；实；远离；幻灯机（或投影仪）．【点评】本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距像距之间的关系．平时在学习物理知识时，要善于总结规律．18．（10.5分）（2013秋•古浪县校级期末）如图所示，F是焦点，P是二倍焦点的位置．若凸透镜的位置不变，先后把蜡烛放在A、B、C、D点，分别调节光屏的位置：（1）蜡烛放在A点时，光屏上成缩小的像；（2）蜡烛放在B、C点时，光屏上成放大的像；（3）蜡烛放在D点时，不管怎样移动光屏，在光屏上都得不到烛焰的像；（4）蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远；（5）蜡烛放在B、C、D点时，可观察到放大的像；（6）烛焰从A移动到C的过程中，像变大，像距变大（选填“变大”或“变小”）．【考点】B7：凸透镜成像规律及其探究实验．【专题】5A5：探究型实验综合题．【分析】解答此题从以下知识点入手：（1）凸透镜成像的几种情况：U＞2f，成倒立、缩小的实像．U=2f，成倒立、等大的实像．2f＞U＞f，成倒立、放大的实像．U＜f，成正立、放大的虚像．（2）凸透镜成实像时，物体在凸透镜的焦点以外，物距减小，像距增大，像增大．【解答】解：（1）U＞2f，成倒立、缩小的实像．物距越大，像越小．所以蜡烛放在A点，屏上的像最小．（2）蜡烛放在B、C点时，2f＞U＞f，光屏上成放大的实像；（3）U＜f，成正立、放大的虚像．虚像不能呈现到光屏上．所以蜡烛放在D点，屏上不能呈接到像．（4）屏上出现像是实像，凸透镜成实像时，蜡烛在凸透镜的焦点以外，物距越小，像越大．所以蜡烛放在C点时，光屏上的像最大，此时光屏距离透镜最远．（5）由（2）（3）可知，蜡烛放在B、C、D点时，都可观察到放大的像；（6）烛焰从A移动到C的过程中，物距减小，则像变大，像距变大．故答案为：（1）A；（2）B、C；（3）D；（4）C；远；（5）B、C、D；（6）变大；变大．【点评】此题是探究凸透镜成像规律的实验，主要考查了凸透镜成像的规律的应用，首先要熟练掌握其内容，特别是成像特点与物距之间的关系．同时考查了实像与虚像的区别，知道实像可以成在光屏上，而虚像不能．19．（2分）（2013秋•彰武县校级期末）常用体温计的刻度部分为三棱体，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于凸透镜，使我们能看到水银柱正立的放大的虚像．【考点】B8：凸透镜成像的应用．【专题】514：透镜及其应用．【分析】当物距小于焦距时，凸透镜成放大、正立的虚像，放大镜就是根据这个原理制成的．凸透镜是光的折射原理的应用．【解答】解：（1）温度计中的圆弧形玻璃的作用相当于凸透镜；（2）水银柱处在焦点以内，可以成放大、正立的虚像．故答案为：凸透镜；正立；放大；虚．【点评】此题主要考查凸透镜成像规律及其应用，其中主要是考查放大镜的成像特点，平时要把所学知识与生活实际联系起来．20．（6分）（1）用显微镜观察物体时，来自被观察物体的光经过物镜后成一个放大（选填“放大”或“缩小”）的实（选填“虚”或“实”）像，目镜的作用则相当于一个放大镜，可以把像再放大一次，使人看到肉眼看不见的小物体．（2）一般天文望远镜的目镜和物镜使用的都是凸透镜．当被观察物体在物镜两倍焦距以外时，远处的物体在焦点附近成实像（选填“实”或“虚”），然后这个像再经过目镜放大（选填“放大”或“缩小”），观察者就能看清楚远处的物体．【考点】BC：显微镜；BD：望远镜．【专题】514：透镜及其应用．【分析】（1）望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像．（2）显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像．【解答】解：（1）显微镜观察物体时，物镜成放大的实像，目镜成放大的虚像，相当于放大镜；（2）望远镜的目镜和物镜都是凸透镜，物镜成缩小的实像，目镜成放大的虚像．故答案为：（1）放大；实；放大镜；（2）凸透；实；放大．【点评】本题考查了显微镜和望远镜的物镜和目镜的成像特点，掌握二者物镜和目镜成像的本质是解答此题的关键．三、作图题（每图4分，共12分）21．（12分）（1）如图甲所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线大致的方向．（2）根据图乙中的入射光线或折射光线，分别作出相应的折射光线或入射光线．（3）如图丙所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．【考点】A8：作光的反射光路图；AN：作光的折射光路图；B6：透镜的光路图．【专题】14 ：作图题；512：光的传播和反射、平面镜成像；513：光的折射、光的色散；514：透镜及其应用．【分析】（1）一束光线由空气射到水面时，既要发生反射，又要发生折射，反射角等于入射。

人教版八年级物理上册第5章《透镜及其应用》第1节透镜（同步基础练习）一、选择题（共15小题）：1．关于凸透镜和凹透镜，下列说法中正确的是（ ）A．凸透镜对光有会聚作用，焦距越小，对光的折光本领就越强B．凹透镜对光有发散作用，焦距越小，对光的发散作用就越小C．凸透镜和凹透镜都有两个焦点，且都是实焦点D．经过凸透镜和凹透镜光心的光线，其传播方向会发生改变【答案】A【解析】解：A、凸透镜的焦距越小，说明焦点和凸透镜越近，说明凸透镜对光线会聚能力越强，故A正确；B、凹透镜的焦距越小，其对光的发散作用就越大，故B错误；C、凸透镜的焦点是实际光线会聚形成的，是实焦点，凹透镜的焦点是实际光线的反向延长线会聚形成的，是虚焦点，故C错误；D、凸透镜、凹透镜光心的特点是通过光心的光线方向不发生改变，光无论沿什么方向射向凹透镜的光心后，其传播方向不发生改变，故D错误。

故选：A。

2．关于透镜，下列说法正确的是（ ）A．凸透镜的中央薄，边缘厚B．凸透镜有焦点，凹透镜没有焦点C．凹透镜对光线有会聚作用D．平行于主光轴的光线经过凸透镜后会聚于焦点【答案】D【解析】解：A、凸透镜的中央厚，边缘薄，故A错误；B、凸透镜和凹透镜都有两个焦点，故B错误；C、凹透镜对光线有发散作用，故C错误；D、凸透镜对光线有会聚作用，能使平行于主光轴的光线会聚于焦点，故D正确。

故选：D。

3．下列关于透镜的说法中，正确的是（ ）A．焦距越长，透镜对光的折射作用越弱B．凸透镜只对平行光有会聚作用C．凹透镜两个焦点之间的距离叫做焦距D．平行光经过凸透镜折射后一定会聚于焦点【答案】A【解析】解：A.焦距越长，透镜对光的折射作用越弱，故A正确；B.凸透镜可以将平行于主光轴的光线会聚于一点，也对其它方向射来的光线同样有会聚作用，故B错误；C.凹透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离叫做焦距，故C 错误；D.只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。

第五章透镜及其应用第1节透镜一、凸透镜和凹透镜1．透镜：利用光的折射来工作的光学元件，它是由透明物质（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。

按其厚薄的形状分为两类，________________的透镜叫凸透镜（如图甲所示）；____ ____________的透镜叫凹透镜（如图乙所示）。

2．主光轴：通过两个球面球心的直线，叫做透镜的_________，简称光轴（如下图所示）。

3．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点叫做透镜的光心；可以认为薄透镜的光心就在透镜的中心。

（如上图所示）4．焦点：平行于主光轴的光经凸（凹）透镜折射后（反向延长线）会聚的点称为凸（凹）透镜的（虚）焦点（F）。

透镜的两侧各有一个_________。

5．焦距：焦点到透镜光（中）心的距离称为焦距（f）。

透镜两侧焦距________。

二、透镜对光的作用1．凸透镜的会聚作用一束平行于凸透镜主光轴的光线，经凸透镜后会聚于________，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。

由于光路的________，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生________。

2．凹透镜的发散作用一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的___________交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。

由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

三、通过透镜的三条特殊光线有三条光线通过透镜的光路很特别，如图甲、乙所示：1．平行于凸（凹）透镜主光轴的光线，经凸（凹）透镜折射后（反向延长线）会聚于（虚）焦点；2．通过凸（凹）透镜光心的光线传播方向不变；3．通过透镜（虚）焦点的光线，经凸（凹）透镜折射后平行于主光轴射出。

中间厚、边缘薄中间薄、边缘厚主光轴焦点相等焦点可逆性平行光反向延长线一、透镜【例题1】下列有关透镜的说法中，正确的是A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜参考答案：A试题解析：凸透镜、凹透镜都是用玻璃等透明材料制成的，A正确；凸透镜对光线起会聚作用，凹透镜对光线起发散作用，B错误；两种透镜都有焦点，C错误；薄透镜包括凸透镜和凹透镜，D错误。

人教版物理八年级上册第五章透镜及其应用同步全章练习题含答案教师必备第五章第1节：透镜一.选择题1．（12宜昌）常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的CA．平面镜B．凸面镜C．凸透镜D．凹透镜2．（11内江）如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是D3．（11包头）关于光现象，下列说法正确的是DA．人远离平面镜时，平面镜中的像越来越小B．物体经小孔成的像是正立的、缩小的实像C．光从空气射入水中时，传播方向一定改变D．图中空气泡对入射的平行光线具有发散作用4．（09孝感）对以下四种现象的解释错误的是DA．甲图现象说明玻璃既能透光又能反射光 B．乙图现象说明凸透镜对光有会聚作用C．丙图现象说明凹透镜对光有发散作用 D．丁图现象说明红色玻璃能使光的强度增加二.填空题1．（12菏泽）在森林中旅游时，请不要随意丢弃饮料瓶。

因为饮料瓶内进入水后，相当于一个镜，对太阳光有作用，容易引发火灾。

凸透会聚2．（12常德）如图所示是一束光通过一个透镜的情况，该透镜是___透镜．这类透镜可以为______眼矫正视力．凹近视3．（11泰安）凹透镜对光具有________（填“发散”或“会聚”）作用；放大镜是________（填“凸透镜”或“凹透镜”）。

发散凸透镜4．（11吉林）如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于，对光有作用。

凸透镜会聚5．（11苏州）如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径．由图可知：(甲透镜/乙透镜)是凹透镜，可用于(近视/远视）眼的矫正。

乙近视6．（11张家界）张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火灾。

这是因为，当下雨时纯净水瓶装入水后，就相当于一个透镜。

晴天强太阳光照射它时，它对光线会产生作用，可能会引起枯叶着火。

因此我们在山中游玩时一定要注意保护环境。

【最新版】人教版八年级上册物理第五章《透镜及透镜成像作图》专项练习（含答案）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。

2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。

（2）与主光轴平行的光线折射后的反向延长线过虚焦点。

（3）射向虚焦点的光线折射后平行于主光轴。

【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。

2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。

如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。

请画出：(1)物体AB在平面镜中的像A′B′。

(2)B点发出的光线经平面镜反射后通过焦点F的光路。

(3)经凸透镜折射后的光线。

4.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。

请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；5.如题所示，A光线是经平面镜反射后的反射光线。

请你画出：①A光线的入射光线：②A光线通过凹透镜的折射光线。

6.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

7.如图所示，ab为光线经平面镜反射后的光线，F为凹透镜的焦点请画出：①光线ab的入射光线；②光线ab经凹透镜后的折射光线；③标出入射角的度数。

8.请在虚线框内画出适当的透镜符号或面镜符号。

9.根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。

10.小欣家收藏了一架老式照相机，如图所示是它内部结构的简图。

第五章透镜及其应用班级：姓名：成绩：一、单选题1、2020年6月21日，在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。

如图所示的光现象中，与该天象形成原理相同的是（）A．水中倒影B．手影游戏C．放大镜把字放大D．雨后彩虹2、下列有关光现象的说法，正确的是（）A. 眼睛近视的同学可以用凹透镜进行矫正B. 当人靠近平面镜时，人在镜中的像变得越来越大C. 电影屏幕制成白色是因为白色屏幕能吸收各种色光D. 阳光下，树木在地面上的影子是由于光的折射形成的3、如图关于透镜的应用，下列说法中正确的是（）A．凹透镜可以矫正远视眼B．凸透镜可以矫正近视眼C．显微镜的目镜成正立放大的虚像D．望远镜的目镜成正立放大的实像4、用水银温度计测量热水温度时,温度计内水银液面慢慢升高,在“水银液面升高”的过程中,有关温度计内水银的物理量不变的是（）A.温度B.体积C.密度D.质量5、小红同学利用爷爷不用了的老花镜的一片镜片做凸透镜成像实验,肯定不能得到（）A.放大的实像B.倒立的虚像C.倒立的实像D.放大的虚像6、今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。

在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图中与此光学原理相同的是（）A．B．C．D．7、像的成因有三个，即光的直线传播成像、光的反射成像和光的折射成像，所成的像有实像和虚像两种，下面是所列的成像实例：①针孔照相机内所成的像（小孔成像）；②在“潜望镜”中看到的景物的像；③放大镜中看到物体的像；④幻灯机屏幕上看到的像；⑤汽车观后镜中的像．对这些成像实例，下列说法中正确的是（）A．属于实像的是①、④B．属于虚像的是②、③、④C．属于折射成像的是①、③D．属于反射成像的是①、②、⑤8、下列光学知识中，说法错误的是（）A．路灯下人的影子是由于光沿直线传播形成的B．“潭清疑水浅”是由于光的折射形成的C．近视眼镜的镜片是凸透镜D．照相时，被照者与镜头之间的距离应大于镜头的二倍焦距9、小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

人教版八年级物理第五章《透镜及其应用》高频考点及易借题专攻同步练习含答案高频考点透镜对光的作用1.作出蜡烛发出的光通过透镜之后的光线。

2.如图所示，请画出这束光线经过凹透镜后的折射光线。

高频考点探究凸透镜成像规律3.在"探究凸透镜成像规律〃的实验中:⑴如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=cm o实验前应调节烛焰、凸透镜、光屏者的中心，使它们在高度上(2)实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可以得到一个清晰的倒立、的实像，生活中利用这个规律制成的光学仪器是(3)实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向方移动(选填“上"或吓(4)如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是眼镜(选填"近视〃或"远视高频考点透镜的应用4.如图所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像, 那么点燃的蜡烛应置于图中的（）A.a点B.b点C.c点D.d点a b c F d \ 0 EL _________________5.一凸透镜的焦距为15cm,将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中, 像的大小和像距的变化情况是（）A.像变大，像距变大B.像变小，像距变小C.像变大，像距变小D.像变小，像距变大6.小华用透镜观察书上的字，看到如图所示情景，以下说法正确的是（）A.图中成的是虚像B.图中成像规律可应用于投影仪C.图中的透镜制成的眼镜可以用于矫正近视眼D.图中透镜远离书本,所成的像变大7.烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm下列操作不可能使烛焰在光屏上成清晰像的是（）A.仅将蜡烛移至刻度线M的左侧某处B.仅将光屏移至刻度线P的右侧某处C.仅将凸透镜向左移至刻度N处D将透镜右移3cm,且光屏移至刻度线Q的右侧某处8.如图所示,早期照相馆里摄影师取景时看到的像是倒立的。
