一、白噪声和有色噪声定义
1.白噪声（white noise）
系统辨识中所用到的数据通常都是含有噪声的。
从工程实际出发，这种噪声往往可以视为具有有理谱密度的平稳随机过程。
白噪声是一种最简单的随机过程，是有一系列不相关的随机变量组成的理想化随机过程。
其自相关函数为dirac函数。
2.有色噪声（colored noise）
理想的白噪声只是一种理论上的抽象，在物理上是很难实现的，现实中并不存在这样的噪声。
因而，工程实际中测量数据所包含的噪声往往是有色造势。
所谓有色噪声（或相关噪声）是指序列中没一时刻的噪声相关。
有色噪声可以看成是由白噪声序列驱动的线性环节的输出。
二、白噪声与有色噪声区别
（1）其实由定义可以看出，白噪声不同时刻是不相关的，自相关函数为脉冲函数；有色噪声则是相关的。
（2）实际测试可以通过测试功率谱来区别，白噪声的功率谱在各频率的值都比较平均，有色噪声则会有较为明显的峰值。
白噪声
功率谱。

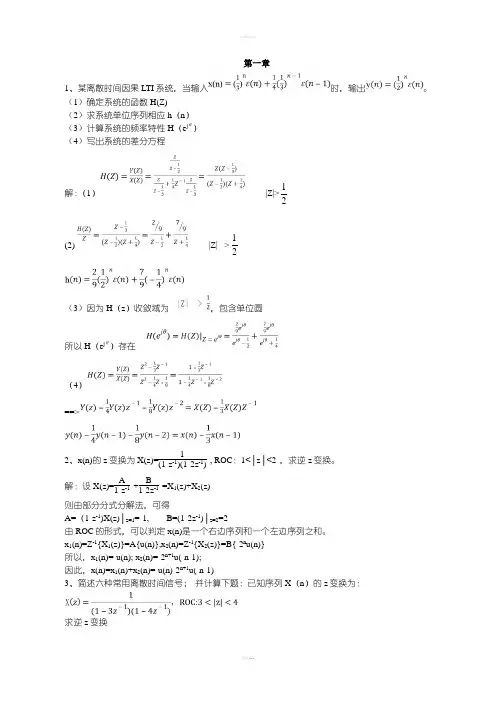

第一章1、某离散时间因果LTI系统，当输入时，输出。
（1）确定系统的函数H(Z)（2）求系统单位序列相应h（n）（3）计算系统的频率特性H（e jθ）（4）写出系统的差分方程解：（1）|Z|>21(2)|Z| >21（3）因为H（z）收敛域为，包含单位圆所以H（e jθ）存在（4）==>2、x(n)的z变换为X(z)=1(1-z-1)(1-2z-1), ROC：1<│z│<2 ，求逆z变换。
解：设X(z)=A1-z-1+B1-2z-1=X1(z)+X2(z)则由部分分式分解法，可得A=（1-z-1)X(z)│z=1=-1, B=(1-2z-1)│z=2=2由ROC的形式，可以判定x(n)是一个右边序列和一个左边序列之和。
x1(n)=Z-1{X1(z)}=A{u(n)},x2(n)=Z-1{X2(z)}=B{-2n u(n)}所以，x1(n)=-u(n); x2(n)=-2n+1u(-n-1);因此，x(n)=x1(n)+x2(n)=-u(n)-2n+1u(-n-1)3、简述六种常用离散时间信号；并计算下题：已知序列X（n）的z变换为：求逆z变换解：设则由部分分式分解法，可得4)()41(,3)()31(4131=-=-=-==-=-zz z X z B z X z A由ROC 的形式，可以判定想x （n ）为一个右边序列和一个左边序列之和。
}{}{3:,)(3)()(1111>==-z ROC n u A z X Z n x n}}{{4:,)1(4)()(2212<---==-z ROC n u B z X Z n x因此，X （z ）的逆z 变换为)1(4)(3)()()(1121----=+=++n u n u n x n x n x n n4、(1) 一线性时不变系统,其输入输出满足如下差分方程:求其频率响应()j H e ω。
(2) 有一系统，其频率响应为写出表征该系统的差分方程。

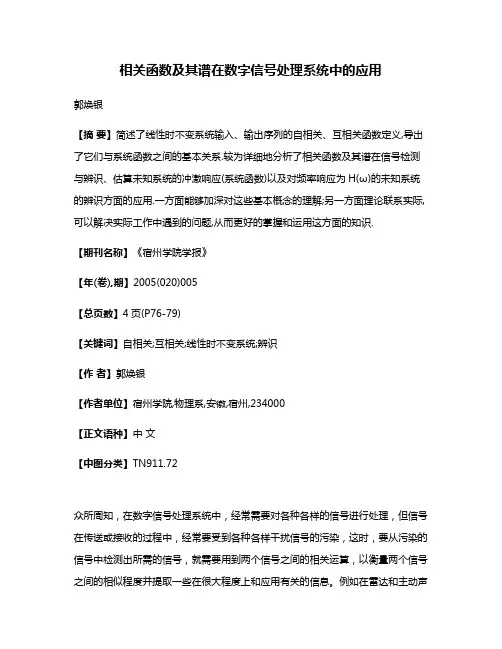

相关函数及其谱在数字信号处理系统中的应用郭焕银【摘要】简述了线性时不变系统输入、输出序列的自相关、互相关函数定义,导出了它们与系统函数之间的基本关系.较为详细地分析了相关函数及其谱在信号检测与辨识、估算未知系统的冲激响应(系统函数)以及对频率响应为H(ω)的未知系统的辨识方面的应用.一方面能够加深对这些基本概念的理解;另一方面理论联系实际,可以解决实际工作中遇到的问题,从而更好的掌握和运用这方面的知识.【期刊名称】《宿州学院学报》【年(卷),期】2005(020)005【总页数】4页(P76-79)【关键词】自相关;互相关;线性时不变系统;辨识【作者】郭焕银【作者单位】宿州学院,物理系,安徽,宿州,234000【正文语种】中文【中图分类】TN911.72众所周知，在数字信号处理系统中，经常需要对各种各样的信号进行处理，但信号在传送或接收的过程中，经常要受到各种各样干扰信号的污染，这时，要从污染的信号中检测出所需的信号，就需要用到两个信号之间的相关运算，以衡量两个信号之间的相似程度并提取一些在很大程度上和应用有关的信息。
例如在雷达和主动声纳系统中，设x(n)是发射信号的取样，y(n)是在A/D转换器的输出端接收到的信号，如果目标是空间某个被雷达或声纳搜索的物体，则接收信号y(n)由发射信号经目标反射并经加性噪声污染的延迟信号组成，这时系统可描述为：y(n)=αx(n-D)+w(n)其中α为衰减因子，表示信号x(n)来回反射中的损失，D是来回产生的延迟，这里设为取样间隔的整数倍，w(n)表示天线收到的加性噪声及接收机前置电子器件产生的噪声。
若系统搜索空间没有目标，则y(n)中只含有噪声。
雷达或声纳探测的目的是比较y(n)和x(n)，判断目标是否存在，若存在通过求延迟D来确定目标的距离。
然而实际上由于x(n-D)受加性噪声的污染，已不可能从波形上判断目标存在与否，相关则提供了这种检测的方法。
又如在数字通信中，从一点传送到另一点的信息，通常以二进制形式发送，发0时用信号序列x0(n)(0≤n≤L-1)表示，发1时用序列x1(n)(0≤n≤L-1)表示，L表示序列中取样值的数目。

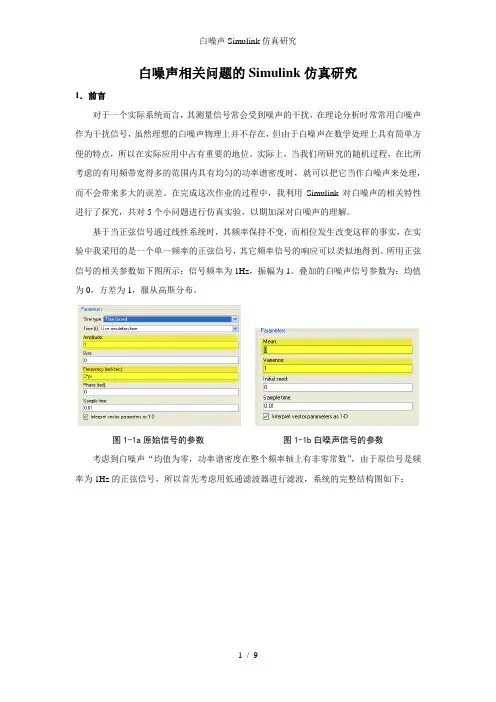

白噪声相关问题的Simulink仿真研究1．前言对于一个实际系统而言，其测量信号常会受到噪声的干扰，在理论分析时常常用白噪声作为干扰信号，虽然理想的白噪声物理上并不存在，但由于白噪声在数学处理上具有简单方便的特点，所以在实际应用中占有重要的地位。
