Proe-NC数控加工1简介Proe-NC数控加工（Proe-Numerical Control Machining）是一种利用计算机控制的工具，在三维建模软件Proe中进行数控加工的过程。
它可以通过预先设置的程序指令，实现自动化的加工过程，提高生产效率和制造精度。
本文档将介绍Proe-NC数控加工的基本原理和操作流程，并且演示如何使用Proe进行NC加工。
原理Proe-NC数控加工是一种自动化加工过程，通过计算机控制的方式，使机床进行自动化加工。
它的原理是通过设定的程序指令，将加工所需的三维模型转换为机床能识别的G代码指令集，然后再通过G代码指令集来控制机床的运动，完成加工过程。
Proe-NC数控加工的基本原理包括两个主要方面：1.程序编写：在Proe中进行模型的建立，将需要进行数控加工的模型转化为G代码指令集。
2.设备控制：通过G代码指令集来控制机床的运动，实现加工操作。
操作流程在进行Proe-NC数控加工之前，需要准备好以下工作：•安装Proe软件，并了解基本操作方法。
•使用Proe建模，构建需要进行数控加工的三维模型。
•了解NC加工的基本知识，包括各种加工工艺和刀具选择等。
Proe-NC数控加工的操作流程如下：1.打开Proe软件，并新建一个零件文件。
2.在零件文件中构建需要进行数控加工的三维模型。
3.对模型进行设计和修正，以满足加工需求。
4.设定加工参数，包括加工方式、刀具选择、转速等。
5.进行切削力分析，评估加工效果。
6.根据分析结果，对加工参数进行调整，优化加工效果。
7.生成G代码指令集，包括加工路径、切削速度等。
8.导出G代码文件，保存为NC程序文件。
9.将NC程序文件加载到机床的控制系统中。
10.启动机床，进行自动化数控加工。
实例演示为了更好地理解Proe-NC数控加工的操作流程，下面将通过一个实例进行演示。
1.打开Proe软件，并新建一个零件文件。
2.在零件文件中构建一个立方体模型。

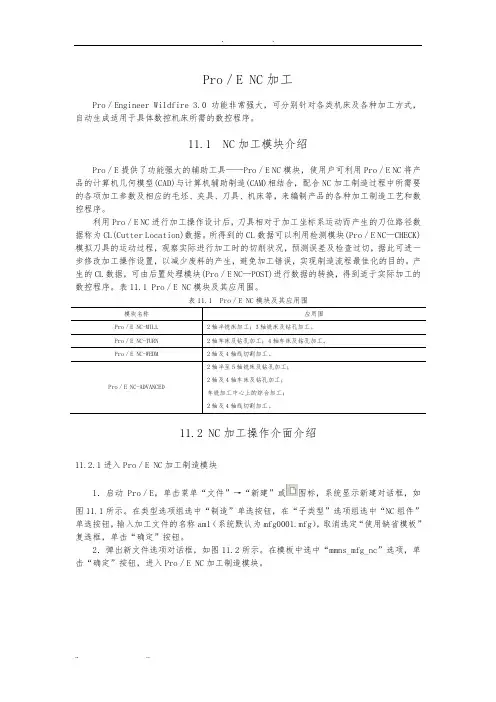

Pro／E NC加工Pro／Engineer Wildfire 3.0功能非常强大，可分别针对各类机床及各种加工方式，自动生成适用于具体数控机床所需的数控程序。
11.1 NC加工模块介绍Pro／E提供了功能强大的辅助工具——Pro／E NC模块，使用户可利用Pro／E NC将产品的计算机几何模型(CAD)与计算机辅助制造(CAM)相结合，配合NC加工制造过程中所需要的各项加工参数及相应的毛坯、夹具、刀具、机床等，来编制产品的各种加工制造工艺和数控程序。
利用Pro／E NC进行加工操作设计后，刀具相对于加工坐标系运动而产生的刀位路径数据称为CL(Cutter Location)数据。
所得到的CL数据可以利用检测模块(Pro／E NC—CHECK)模拟刀具的运动过程，观察实际进行加工时的切削状况，预测误差及检查过切，据此可进一步修改加工操作设置，以减少废料的产生，避免加工错误，实现制造流程最佳化的目的。
产生的CL数据，可由后置处理模块(Pro／E NC—POST)进行数据的转换，得到适于实际加工的数控程序。
表11.1 Pro／E NC模块及其应用围。
表11.1 Pro／E NC模块及其应用围模块名称应用围Pro／E NC-MILL 2轴半铣床加工；3轴铣床及钻孔加工。
Pro／E NC-TURN 2轴车床及钻孔加工；4轴车床及钻孔加工。
Pro／E NC-WEDM 2轴及4轴线切割加工。
Pro／E NC-ADVANCED2轴半至5轴铣床及钻孔加工；2轴及4轴车床及钻孔加工；车铣加工中心上的综合加工；2轴及4轴线切割加工。
11.2 NC加工操作介面介绍11.2.1进入Pro／E NC加工制造模块1．启动Pro／E，单击菜单“文件”→“新建”或图标，系统显示新建对话框，如图11.1所示。
在类型选项组选中“制造”单选按钮，在“子类型”选项组选中“NC组件”单选按钮，输入加工文件的名称am1（系统默认为mfg0001.mfg），取消选定“使用缺省模板”复选框，单击“确定”按钮。

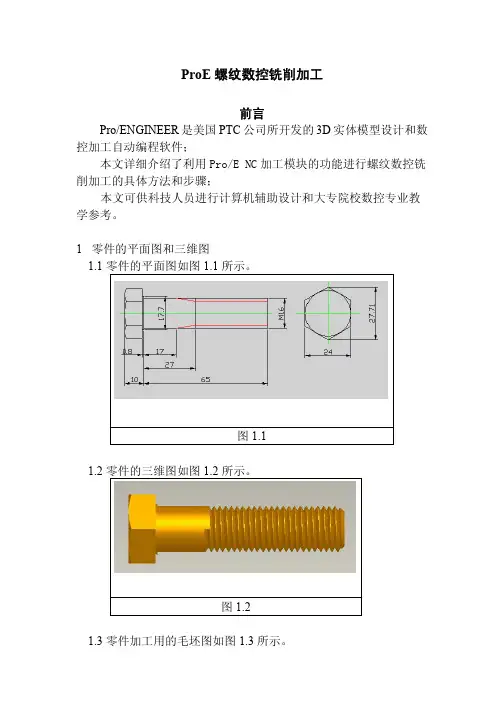

ProE螺纹数控铣削加工前言Pro/ENGINEER是美国PTC公司所开发的3D实体模型设计和数控加工自动编程软件；本文详细介绍了利用Pro/E NC加工模块的功能进行螺纹数控铣削加工的具体方法和步骤；本文可供科技人员进行计算机辅助设计和大专院校数控专业教学参考。
1零件的平面图和三维图1.1零件的平面图如图1.1所示。
图1.11.2零件的三维图如图1.2所示。
图1.21.3零件加工用的毛坯图如图1.3所示。
图1.32 运行Pro/ENGINEER程序3 加工步骤3.1新建制造模型文件和制造设置3.1.1 设置工作目录[文件]-[设置工作目录]，打开“选取工作目录”对话框，更改到另一工作目录，如图3.1.1。
图3.1.13.1.2新建制造模型文件3.1.2.1在主菜单中单击“新建”，弹出“新建”对话框，在类型中选择“制造”，子类型中选择“NC组件”，在名称栏键入名称：LuoWenXiJiaGong。
如图3.1.2.1。
单击“确定”按钮，此时创建的文件格式为：.mfg 。
图3.1.2.13.1.2.2单击“确定”按钮后，进入Pro/NC 的操作界面，同时弹出菜单管理器下的制造菜单。
如图3.1.2.2。
3.1.3打开设计模型文件图3.1.2.23.1.3.1从文件中打开参考模型3.1.3.1.1选择“菜单管理器”中“制造模型”，在“制造模型”下选择“装配”，在“制造模型类型”下选择“参照模型”，弹出“文件打开”对话框，选择欲加工零件(.prt 格式文件), 如图3.1.3.1.1所示。
3.1.3.1.2单击“打开”按钮进入制造模式，同时弹出“元件放置”对话框，并在模型窗口中出现欲加工零件的三维模型, 在“元件放置”对话框中选择“在缺省位置装配元件”按钮，点击“确定”。
如图3.1.3.1.2。
图3.1.3.1.1 图3.1.3.1.23.1.3.2 从文件中打开工件3.1.3.2.1在“菜单管理器”中，选择“制造模型类型”下的“工件”， 如图3.1.3.2.1。
