数控车床编程常用指令介绍

数控机床编程指令以下是常见的数控机床编程指令：1. G代码：用于控制机床的动作，如G00表示快速直线移动，G01表示直线插补运动，G02/G03表示圆弧插补运动等。

2. M代码：指令机床执行特定的功能，如M03表示启动主轴正转，M04表示启动主轴反转，M05表示停止主轴等。

3. T代码：切换工具的指令，如T01表示切换到1号工具。

4. S代码：设置主轴转速的指令，如S2000表示将主轴转速设为2000转/分钟。

5. F代码：设置进给速度的指令，如F100表示设定进给速度为100mm/min。

6. X/Y/Z/A/B/C代码：分别控制机床的X/Y/Z/A/B/C轴运动。

7. I/J/K代码：用于定义圆弧插补中圆弧的半径和圆心坐标。

8. R代码：用于定义圆弧的起点与终点之间的圆弧半径。

9. N代码：给程序段赋予行号，便于查找和修改程序。

10. G56代码：切换工件坐标系，使机床能够在不同位置加工工件。

11. G90/G91代码：G90表示绝对坐标运动，G91表示增量坐标运动。

12. G98/G99代码：G98表示返回初始平面，G99表示返回R点。

13. G61/G64代码：G61表示精确加工，G64表示标准加工。

14. G17/G18/G19代码：分别表示XY平面、ZX平面和ZY平面。

15. G43/G44/G49代码：G43表示刀具长度补偿，G44表示切削长度补偿，G49表示取消长度补偿。

16. G21/G22/G23代码：分别表示英制单位、公制单位和旋转坐标系。

17. G43.4/G43.3/G43.2代码：G43.4表示半径补偿，G43.3表示磨损补偿，G43.2表示长度与半径补偿。

18. G70/G71代码：G70表示英制单位，G71表示公制单位。

19. M02/M30代码：M02表示程序结束停机，M30表示程序结束自动返回原点。

20. G15/G16代码：G15表示极坐标插补，G16表示固定角度插补。

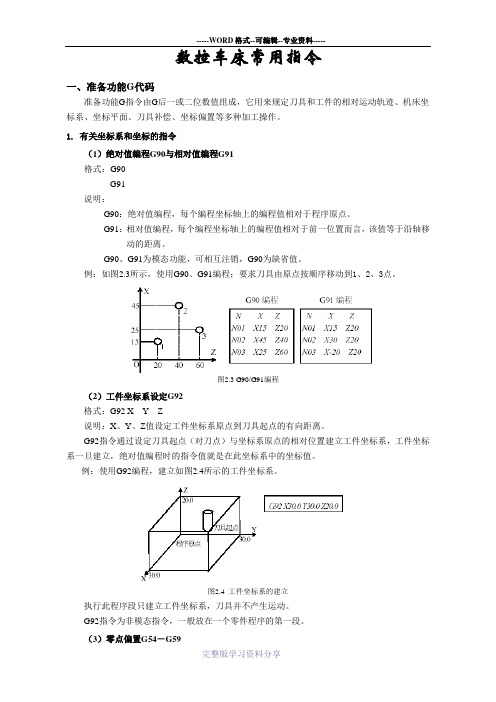

数控车床常用指令一、准备功能G代码准备功能G指令由G后一或二位数值组成，它用来规定刀具和工件的相对运动轨迹、机床坐标系、坐标平面、刀具补偿、坐标偏置等多种加工操作。

1. 有关坐标系和坐标的指令（1）绝对值编程G90与相对值编程G91格式：G90G91说明：G90：绝对值编程，每个编程坐标轴上的编程值相对于程序原点。

G91：相对值编程，每个编程坐标轴上的编程值相对于前一位置而言，该值等于沿轴移动的距离。

G90、G91为模态功能，可相互注销，G90为缺省值。

例：如图2.3所示，使用G90、G91编程；要求刀具由原点按顺序移动到1、2、3点。

图2.3 G90/G91编程（2）工件坐标系设定G92格式：G92 X__Y__Z__说明：X、Y、Z值设定工件坐标系原点到刀具起点的有向距离。

G92指令通过设定刀具起点（对刀点）与坐标系原点的相对位置建立工件坐标系，工件坐标系一旦建立，绝对值编程时的指令值就是在此坐标系中的坐标值。

例：使用G92编程，建立如图2.4所示的工件坐标系。

图2.4 工件坐标系的建立执行此程序段只建立工件坐标系，刀具并不产生运动。

G92指令为非模态指令，一般放在一个零件程序的第一段。

（3）零点偏置G54－G59格式：.说明：G54~G59是系统预定的6个工件坐标系（如图2.5），可根据需要任意选用。

这6个预定工件坐标系的原点在机床坐标系中的值（工件零点偏置值）可用MDI方式输入，系统自动记忆。

工件坐标系一旦选定，后续程序段中绝对值编程时的指令值均为相对此工件坐标系原点的值。

G54－G59为模态功能，可相互注销，G54为缺省值。

图2.5 工件坐标系选择（G54－G59）2. 进给控制指令（1）快速定位G00格式：G00 X__Y__Z__说明：X、Y、Z：快速定位终点，在G90时为终点在工件坐标系中的坐标，在G91时为终点相对于起点的位移量。

G00一般用于加工前快速定位或加工后快速退刀。

G00指令中，刀具相对于工件以机床各轴预先设定的速度，从当前位置快速移动到程序段指定的定位目标点，其速度可由面板上的快速修调旋钮修正，而不能用F来规定。

数控编程必背50个代码在数控编程领域，熟练掌握一些常用的代码是非常重要的。

这些代码可以帮助工程师更高效地编写程序，实现机床的自动化加工。

下面列出了数控编程中必须掌握的50个代码片段。

1. G00 快速移动用于机床的快速移动，无需切削，只需迅速移动到指定坐标点。

2. G01 直线插补用于直线切削，控制机床在两个坐标点之间做直线运动。

3. G02 圆弧顺时针用于控制机床做以一定半径圆弧顺时针运动。

4. G03 圆弧逆时针用于控制机床做以一定半径圆弧逆时针运动。

5. G04 暂停暂停一段时间后再继续执行后续代码。

6. G17 选择XY平面设置XY平面为加工坐标系。

7. G18 选择XZ平面设置XZ平面为加工坐标系。

8. G19 选择YZ平面设置YZ平面为加工坐标系。

9. G20 设置英寸单位设置程序使用英寸单位进行加工。

10. G21 设置毫米单位设置程序使用毫米单位进行加工。

11. G28 回零将各轴回到零点位置。

12. G40 刀具卸载停止刀具补偿。

13. G41 刀具左补偿使用左刀具半径进行切削。

14. G42 刀具右补偿使用右刀具半径进行切削。

15. G50 缩放程序按比例放大程序。

16. G80 消除模态清除之前设置的模态参数。

17. G90 绝对编程以绝对坐标进行编程。

18. G91 增量编程以增量坐标进行编程。

19. G92 设定坐标修改坐标系的偏移。

20. M00 程序暂停程序暂停，等待操作员确认后继续执行。

21. M06 刀具换位按照程序中定义的刀具号换刀。

22. M08 冷却开启开启冷却系统。

23. M09 冷却关闭关闭冷却系统。

24. M30 程序结束程序正常结束。

25. M98 调用子程序调用程序中定义的子程序。

26. M99 子程序结束子程序执行完毕返回。

27. T01 选择刀具1选择对应编号的刀具。

28. T02 选择刀具2选择对应编号的刀具。

29. S500 设置主轴转速设置主轴的转速为500转/分钟。

1. F功能F功能指令用于控制切削进给量.在程序中,有两种使用方法. 1每转进给量编程格式 G95 F~F后面的数字表示的是主轴每转进给量,单位为mm/r.例：G95 F0.2 表示进给量为0.2 mm/r.2每分钟进给量编程格式G94 F~F后面的数字表示的是每分钟进给量,单位为 mm/min.例：G94 F100 表示进给量为100mm/min.2. S功能S功能指令用于控制主轴转速.编程格式 S～S后面的数字表示主轴转速,单位为r/min.在具有恒线速功能的机床上,S功能指令还有如下作用.1最高转速限制编程格式 G50 S～S后面的数字表示的是最高转速：r/min.例：G50 S3000 表示最高转速限制为3000r/min.2恒线速控制编程格式 G96 S～S后面的数字表示的是恒定的线速度：m/min.例：G96 S150 表示切削点线速度控制在150 m/min.3恒线速取消编程格式 G97 S～S后面的数字表示恒线速度控制取消后的主轴转速,如S未指定,将保留G96的最终值.例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min.3. T功能T功能指令用于选择加工所用刀具.编程格式 T～T后面通常有两位数表示所选择的刀具号码.但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号,又是刀尖圆弧半径补偿号.例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值.T0300 表示取消刀具补偿.4. M功能M00：程序暂停,可用NC启动命令CYCLE START使程序继续运行；M01：计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效；M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止,程序复位到起始位置.5. 加工坐标系设置G50编程格式 G50 X～ Z～式中X、Z的值是起刀点相对于加工原点的位置.G50使用方法与G92类似.在数控车床编程时,所有X坐标值均使用直径值,如图所示.例：按图设置加工坐标的程序段如下：G50 X128.7 Z375.1设定加工坐标系6. 快速定位指令G00G00指令命令机床以最快速度运动到下一个目标位置,运动过程中有加速和减速,该指令对运动轨迹没有要求.其指令格式：G00 XU____ ZW____；当用绝对值编程时,X、Z后面的数值是目标位置在工件坐标系的坐标.当用相对值编程时,U、W后面的数值则是现在点与目标点之间的距离与方向.如图所示的定位指令如下：G50 X200.0 Z263.0; 设定工件坐标系G00 X40.0 Z212.0；绝对值指令编程A→C或G00 U-160.0 W-51.0；相对值指令编程A→C因为X轴和Z轴的进给速率不同,因此机床执行快速运动指令时两轴的合成运动轨迹不一定是直线,因此在使用G00指令时,一定要注意避免刀具和工件及夹具发生碰撞.如果忽略这一点,就容易发生碰撞,而快速运动状态下的碰撞就更加危险7. 直线插补指令G01G01指令命令机床刀具以一定的进给速度从当前所在位置沿直线移动到指令给出的目标位置.指令格式：G01 XU____ZW____F ；其中F是切削进给率或进给速度,单位为mm/r或mm/min,取决于该指令前面程序段的设置.使用G01指令时可以采用绝对坐标编程,也可采用相对坐标编程.当采用绝对坐编程时,数控系统在接受G01指令后,刀具将移至坐标值为X、Z的点上；当采用相对坐编程时,刀具移至距当前点的距离为U、W值的点上.如图所示的直线运动指令如下：G01 X40.0 Z20. F0.2; 绝对值指令编程G01 U20.0 W-25.9 F0.2; 相对值指令编程8. 圆弧插补指令G02、G03圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动,用于加工圆弧轮廓.圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种.其指令格式如下：顺时针圆弧插补的指令格式：G02XU____ZW____I____K____F____；G02 XU____ZW___R___ F____；逆时针圆弧插补的指令格式：G03 XU____ZW____ I____K____F____；； G03 XU____ZW___R___ F____；使用圆弧插补指令,可以用绝对坐标编程,也可以用相对坐标编程.绝对坐标编程时,X、Z是圆弧终点坐标值；增量编程时,U、W是终点相对始点的距离.圆心位置的指定可以用R,也可以用I、K,R 为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度.当用半径R来指定圆心位置时,由于在同一半径R的情况下,从圆弧的起点到终点有两种圆弧的可能性,大于180°和小于180°两个圆弧.为区分起见,特规定圆心角α≤180°时,用“+R”表示；α>180°时,用“-R”.注意：R编程只适于非整圆的圆弧插补的情况,不适于整圆加工.例如,图3-13中所示的圆弧从起点到终点为顺时针方向,其走刀指令可编写如下：G02 X50.0 Z30.0 I25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 I25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/rG02 X 50. 0 Z30.0 R25.0 F0.3；绝对坐标,直径编程,切削进给率0.3mm/rG02 U20.0 W-20.0 R25.0 F0.3；相对坐标,直径编程,切削进给率0.3mm/r9. 暂停指令G04G04指令用于暂停进给,其指令格式是：G04 P____或G04 XU____暂停时间的长短可以通过地址XU或P来指定.其中P后面的数字为整数,单位是ms；XU后面的数字为带小数点的数,单位为s.有些机床,XU后面的数字表示刀具或工件空转的圈数.该指令可以使刀具作短时间的无进给光整加工,在车槽、钻镗孔时使用,也可用于拐角轨迹控制.例如,在车削环槽时,若进给结束立即退刀,其环槽外形为螺旋面,用暂停指令G04可以使工件空转几秒钟,即能将环形槽外形光整圆,例如欲空转2.5s时其程序段为： G04 X2.5或G04 U2.5或G04 P2500；G04为非模态指令,只在本程序段中才有效.10. 英制和米制输入指令G20、G21G20表示英制输入,G21表示米制输入.G20和G21是两个可以互相取代的代码.机床出厂前一般设定为G21状态,机床的各项参数均以米制单位设定,所以数控车床一般适用于米制尺寸工件加工,如果一个程序开始用G20指令,则表示程序中相关的一些数据均为英制单位为英寸；如果程序用G21指令,则表示程序中相关的一些数据均为米制单位为mm.在一个程序内,不能同时使用G20或G21指令,且必须在坐标系确定前指定.G20或G21指令断电前后一致,即停电前使用G20或G21指令,在下次后仍有效,除非重新设定.11. 进给速度量纲控制指令G98、G99在数控车削中有两种切削进给模式设置方法,即进给率每转进给模式和进给速度每分钟进给模式.1进给率,单位为mm/r,其指令为：G99；进给率转换指令G01X____Z____F____； F的单位为mm/r2进给速度,单位为mm/min,其指令为：．G98；进给速度转换指令G01X____Z____F____； F的单位为mm/minG98和G99都是模态指令,一旦指定就一直有效,直到指定另一方式为止.车削CNC系统缺省的进给模式是进给率,即每转进给模式,只有在用动力刀具铣削时才采用每分钟进给模式.12. 参考点返回指令G27、G28、G30参考点是CNC机床上的固定点,可以利用参考点返回指令将刀架移动到该点.可以设置最多四个参考点,各参考点的位置利用参数事先设置.接通电源后必须先进行第一参考点返回,否则不能进行其它操作.参考点返回有两种方法：1手动参考点返回.2自动参考点返回.该功能是用于接通电源已进行手动参考点返回后,在程序中需要返回参考点进行换刀时使用的自动参考点返回功能.自动参考点返回时需要用到如下指令：1返回参考点检查G27G27用于检验X轴与Z轴是否正确返回参考点.指令格式为：G27 XU____ ZW____XU、ZW为参考点的坐标.执行G27指令的前提是机床通电后必须手动返回一次参考点.执行该指令时,各轴按指令中给定的坐标值快速定位,且系统内部检查检验参考点的行程开关信号.如果定位结束后检测到开关信号发令正确,则参考点的指示灯亮,说明滑板正确回到了参考点位置；如果检测到的信号不正确,系统报警,说明程序中指令的参考点坐标值不对或机床定位误差过大.2参考点返回指令G28、G30G28 XU ____ ZW ____；第一参考点返回,其中XU、ZW为参考点返回时的中间点,X、Z为绝对坐标,U、W为相对坐标.参考点返回过程如图3-14所示.G30 P2 XU____ ZW____；第二参考点返回,P2可省略G30 P3 XU____ Z W____；第三参考点返回G30 P4 XU____ ZW____；第四参考点返回第二、第三和第四参考点返回中的XU、Z W的含义与G28中的相同.如图3-14所示为刀具返回参考点的过程,刀具从当前位置经过中间点190,50返回参考点,其指令为：G30 X190 Z50；G30 U100 W30；如图3-14中的虚线路径所示,如果参考点返回时不经过中间点,则刀具会与工件发碰撞,引起事故.G功能0快速1直线插补2顺圆3逆圆33螺纹32攻牙循环90外内圆柱面循环92螺纹循环94外内圆锥面循环74端面钻孔循环75外内元切槽循环71外圆初车循环72端面初车循环22局部循环开始80局部循环结束50设工件绝对坐标26XZ回参考点27x回参考点29z回参考点4延时93系统偏置98每分进给99每转进给M功能0暂停2程序结束20循环加工30程序结束关主轴和冷却3正转4反转5停主轴8.9开关冷却10.11工件松紧41.42.43主轴123档78.79尾座进退97程序转移98子程序调用99子程序返回M是主轴的指令开头,S是转速的开头,T是刀具的开头,G就是车削形式的开头.举几个例子,M03是主轴正转,M04主轴反转,M05主轴停止.G00就是快速移动,G01直线插补,G02顺时针圆弧插补,G03逆时针圆弧插补.还有很多不一一列举了太多了,买本书自己看看我感觉比FANUC简单.数控编程指令全套指令常用的2008年03月05日星期三 16:19下面是简单的代码和指令．很实用的哦M 指令和 G 代码M03 主轴正转M03 S1000 主轴以每分钟1000的速度正转M04主轴逆转M05主轴停止M10 M14 .M08 主轴切削液开M11 M15主轴切削液停M25 托盘上升M85工件计数器加一个M19主轴定位M99 循环所以程式G 代码G00快速定位G01主轴直线切削G02主轴顺时针圆壶切削G03主轴逆时针圆壶切削G04 暂停G04 X4 主轴暂停4秒G10 资料预设G28原点复归G28 U0W0 ；U轴和W轴复归G41 刀尖左侧半径补偿G42 刀尖右侧半径补偿G40 取消G97 以转速进给G98 以时间进给G73 循环G80取消循环 G10 00 数据设置模态G11 00 数据设置取消模态G17 16 XY平面选择模态G18 16 ZX平面选择模态G19 16 YZ平面选择模态G20 06 英制模态G21 06 米制模态G22 09 行程检查开关打开模态G23 09 行程检查开关关闭模态G25 08 主轴速度波动检查打开模态G26 08 主轴速度波动检查关闭模态G27 00 参考点返回检查非模态G28 00 参考点返回非模态G31 00 跳步功能非模态G40 07 刀具半径补偿取消模态G41 07 刀具半径左补偿模态G42 07 刀具半径右补偿模态G43 17 刀具半径正补偿模态G44 17 刀具半径负补偿模态G49 17 刀具长度补偿取消模态G52 00 局部坐标系设置非模态G53 00 机床坐标系设置非模态G54 14 第一工件坐标系设置模态G55 14 第二工件坐标系设置模态G59 14 第六工件坐标系设置模态G65 00 宏程序调用模态G66 12 宏程序调用模态模态G67 12 宏程序调用取消模态G73 01 高速深孔钻孔循环非模态G74 01 左旋攻螺纹循环非模态G76 01 精镗循环非模态G80 10 固定循环注销模态G81 10 钻孔循环模态G82 10 钻孔循环模态G83 10 深孔钻孔循环模态G84 10 攻螺纹循环模态G85 10 粗镗循环模态G86 10 镗孔循环模态G87 10 背镗循环模态G89 10 镗孔循环模态G90 01 绝对尺寸模态G91 01 增量尺寸模态G92 01 工件坐标原点设置模态三大数控系统G代码快速通读一、数控车床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75直径编程 -- G23 G36半径编程 -- G22 G37刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42设定工件坐标系 G50 G92设置主轴最大的转速 G50 G26上限 G25下限 -- ×选择机床坐标系 G53 G53 G53选择工作坐标系1 G54 G54 G54选择工作坐标系2 G55 G55 G55选择工作坐标系3 G56 G56 G56选择工作坐标系4 G57 G57 G57选择工作坐标系5 G58 G58选择工作坐标系6 G59 G59精加工复合循环 G70 G70内外径粗切复合循环 G71 G71 端面粗切削复合循环 G72 G72 闭环车削复合循环 G73 LCYC95 G73 螺纹切削复合循环 G76 G76外园车削固定循环 G90 G80端面车削固定循环 G94 G81螺纹车削固定循环 G92 LCYC97 G82绝对编程 --- G90 G90相对编程 --- G91 G91每分钟进给速度 G98 G94 G94 ×每转进给速度 G99 G95 G95 ×恒线速度切削 G96 G96 G96 ×恒线速度控制取消 G97 G97 G97 ×二、数控铣床系统G代码×为本软件中不能用现象表达的指令G功能字含义 FANUC数控系统 SIEMENS数控系统华中数控系统快速进给、定位 G00 G0 G00直线插补 G01 G1 G01圆弧插补CW顺时针 G02 G2 G02圆弧插补CCW逆时针 G03 G3 G03暂停 G04 G04选择XY平面 G17 G17 G17选择XZ平面 G18 G18 G18 ×选择YZ平面 G19 G19 G19 ×英制输入 G20 G70 G20 ×公制输入 G21 G71 G21回归参考点 G28 G74 G28由参考点回归 G29 G29返回固定点 G75刀具补偿取消 G40 G40 G40左半径补偿 G41 G41 G41右半径补偿 G42 G42 G42刀具长度补偿+ G43 G43刀具长度补偿－ G44 G44刀具长度补偿取消 G49 G49 取消缩放 G50 G50 ×比例缩放 G51 G51 ×机床坐标系选择 G53 G53 G53选择工作坐标系1 G54 G54 G54 选择工作坐标系2 G55 G55 G55 选择工作坐标系3 G56 G56 G56 选择工作坐标系4 G57 G57 G57 选择工作坐标系5 G58 G58 选择工作坐标系6 G59 G59 坐标系旋转 G68 G68 ×取消坐标系旋转 G69 G69 ×高速深孔钻削循环 G73 G73 左螺旋切削循环 G74 G74精镗孔循环 G76 G76取消固定循环 G80 G80中心钻循环 G81 G81反镗孔循环 G82 G82深孔钻削循环 G83 G83右螺旋切削循环 G84 G84镗孔循环 G85 G85镗孔循环 G86 G86反向镗孔循环 G87 G87镗孔循环 G88 G88镗孔循环 G89 G89绝对编程 G90 G90 G90相对编程 G91 G91 G91设定工件坐标系 G92 G92固定循环返回起始点 G98 G98 返回固定循环R点 G99。

完整版)数控车床指令代码大全数控车床指令代码大全1.F功能F功能指令用于控制切削进给量，有两种使用方法。

第一种是每转进给量，编程格式为G95F~，其中F后面的数字表示主轴每转进给量，单位为mm/r。

例如，G95F0.2表示进给量为0.2mm/r。

第二种是每分钟进给量，编程格式为G94F~，其中F后面的数字表示每分钟进给量，单位为mm/min。

例如，G94F100表示进给量为100mm/min。

2.S功能S功能指令用于控制主轴转速，编程格式为S~，其中S后面的数字表示主轴转速，单位为r/min。

在具有恒线速功能的机床上，S功能指令还有其他作用。

第一种是最高转速限制，编程格式为G50S~，其中S后面的数字表示最高转速，单位为r/min。

例如，G50S3000表示最高转速限制为3000r/min。

第二种是恒线速控制，编程格式为G96S~，其中S后面的数字表示恒定的线速度，单位为m/min。

例如，G96S150表示切削点线速度控制在150m/min。

第三种是恒线速取消，编程格式为G97S~，其中S后面的数字表示恒线速度控制取消后的主轴转速。

如果S未指定，将保留G96的最终值。

例如，G97S3000表示恒线速控制取消后主轴转速为3000r/min。

3.T功能T功能指令用于选择加工所用刀具，编程格式为T~，其中通常有两位数表示所选择的刀具号码。

但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号和刀尖圆弧半径补偿号。

例如，T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。

T0300表示取消刀具补偿。

4.M功能M功能指令用于控制机床的各种辅助功能。

M00表示程序暂停，可用NC启动命令（CYCLESTART）使程序继续运行；M01表示计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M03表示主轴顺时针旋转；M04表示主轴逆时针旋转；M05表示主轴旋转停止；M08表示冷却液开；M09表示冷却液关；M30表示程序停止，程序复位到起始位置。

数控车床编程指令代码数控车床编程指令代码.txt什么叫神话,请听男人向你表达爱意;什么叫传说,请听男人对你的承诺;什么叫梦境,请看你自己听到前两者时的反应。

一(指令集(,向如,、,等的编程量均采用直径量)G00:快速定位指令。

格式为G00 X(U) Z(W) ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点。

两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。

本系统可以混合编程，如G00 X W。

G01:直线插补指令。

格式为G01 X(U) Z(W) F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，,值为插补速度，单位是mm/min或mm/r，具体取决于设定为G,,还是G,,。

G02:顺圆插补指令。

格式为G02 X(U) Z(W) R(I K ) F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，,为半径(仅用于劣弧编程)，，、,为圆心的,、,坐标，,值为插补速度，单位是mm/min或mm/r，具体取决于设定为G,,还是G,,。

注:，采用半径量，，、,始终为相对量编程。

G03:逆圆插补指令。

格式为G03 X(U) Z(W) R(I K ) F ，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，,为半径(仅用于劣弧编程)，，、,为圆心的,、,坐标，,值为插补速度，单位是mm/min或mm/r，具体取决于设定为G,,还是G,,。

注:，采用半径量，，、,始终为相对量编程。

G04:暂停指令。

格式为G04 P(X U ) ,采用P时(不能用小数点)，时间单位为ms，X、U时，时间单位为s。

最大延时9999.999s。

G20:英制单位设定指令。

G21:公制单位设定指令。

注意:某程序若不指定G20、G21，则采用上次关机时的设定值。

G27:返回参考点检测指令。

格式为G27 X(U) Z(W) T0000，本指令执行前必须使刀架回零一次。

若指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，则说明机床零点正确。

数控车床基本编程指令
数控车床（Computer Numerical Control Lathe）的基本编程指令通常是用来描述加工轴向、径向、切削速度、进给速度等方面的操作。

下面是一些常见的数控车床基本编程指令：
G代码：用于指定不同的功能和动作。

例如：
G00：快速定位
G01：直线插补
G02：圆弧顺时针插补
G03：圆弧逆时针插补
G04：暂停（延时）
G28：回零点
G71：开启公制单位
G72：开启英制单位
M代码：用于控制机床的辅助功能和动作。

例如：
M03：主轴正转
M04：主轴反转
M05：主轴停止
M08：冷却液开启
M09：冷却液关闭
M30：程序结束
X、Y、Z轴坐标控制：用于控制工件在不同轴向上的移动。

例如：
X10.0：将X轴移动到坐标10.0处
Y5.0：将Y轴移动到坐标5.0处
Z-2.0：将Z轴移动到坐标-2.0处
F代码：用于设定进给速度（切削速度）。

例如：
F100：设定进给速度为每分钟100毫米（或英寸）
S代码：用于设定主轴转速。

例如：
S1000：设定主轴转速为每分钟1000转
T代码：用于选择工具。

例如：
T0101：选择编号为0101的刀具
这些是最基本的数控车床编程指令，实际上还有更多用于高级功能和特定应用的指令。

正确理解和使用这些指令对于确保数控车床操作的准确性和效率至关重要。

数控编程常用代码
一、G代码
在数控编程中，G代码是控制机床进行具体动作的命令代码。

以下是一些常用的G代码：
•G00：快速移动，用于快速定位工件或切削工具。

•G01：直线插补，用于直线运动。

•G02：圆弧插补，顺时针方向。

•G03：圆弧插补，逆时针方向。

•G20：英制单位下的尺寸指令。

•G21：公制单位下的尺寸指令。

二、M代码
M代码是机床执行一些辅助功能的指令代码。

以下是一些常用的M代码：
•M00：暂停程序。

•M03：主轴正转。

•M05：主轴停止。

•M08：冷却液开。

•M09：冷却液关。

三、常用变量
在数控编程中，还会用到一些常用的变量，例如：
•N：程序序号，用于标识程序中的每一行。

•X、Y、Z：用于指定工件在三个坐标轴上的位置。

•I、J、K：用于指定圆弧的中心坐标或增量值。

•F：进给速度。

•S：主轴转速。

四、样例代码
下面是一个简单的数控编程样例：
N10 G00 X0 Y0 Z0
N20 M03 S1000
N30 G01 X100 Y50 F200
N40 G02 X200 Y0 I100 J-50
N50 G03 X0 Y0 I-100 J50
N60 M05
N70 M30
五、总结
数控编程是现代制造业中一项重要的技术，通过合理运用G代码、M代码和变量，可以实现对机床的高效控制，提高生产效率和产品质量。

以上是关于数控编程中常用的一些代码和变量的介绍，希望对初学者有所帮助。

数控车床代码大全及使用方法数控车床是一种自动化加工设备，通过预先编写好的代码来控制机床进行加工操作。

在数控车床代码大全中，包含了各种常用的G代码和M代码，用于控制车床的各项功能。

下面将介绍一些常用的数控车床代码及其使用方法。

1. G代码：G代码用于控制加工过程中的各种运动方式，如刀具的直线或曲线运动、进给速度的调整等。

常用的G代码有：- G00：快速定位，用于将刀具迅速移动到指定位置，不进行加工。

- G01：直线插补，用于控制刀具按直线路径进行加工。

- G02/G03：圆弧插补，用于控制刀具按圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。

- G90：绝对定位，用于以机床坐标系中的绝对坐标进行加工。

- G91：增量定位，用于以刀具当前位置为基准，按照增量值进行加工。

2. M代码：M代码用于控制机床的一些辅助功能，如切割润滑、切削进给等。

常用的M代码有：- M03：主轴正转，开启主轴旋转。

- M04：主轴反转，反转主轴旋转。

- M05：主轴停止，停止主轴旋转。

- M08：冷却液开启，开启切削液供给。

- M09：冷却液关闭，关闭切削液供给。

在使用数控车床代码时，首先需要了解机床的坐标系和工件坐标系。

机床坐标系是机床固有的坐标系，而工件坐标系是以工件作为参考的坐标系。

在编写代码时，需要根据加工需要选择合适的坐标系。

其次，需要了解数控车床控制系统的具体操作界面，如何编辑和输入代码。

通常可以通过专门的数控编程软件进行代码编辑，并通过U盘或网络传输到机床控制系统。

另外，在编写代码时需要注意安全性和合理性。

合理设置切削参数、进给速度、切削深度等，以避免加工过程中出现问题。

总之，数控车床代码是控制机床加工操作的重要工具。

通过掌握常用的G代码和M代码，并了解其使用方法，可以更好地利用数控车床进行加工操作，提高加工效率和质量。
