广东联通WCDMA频率及扰码规划原则
（2009年2月V1.0版）
一、频率规划原则
根据工信部规定，中国联通可用的频段是1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。

相邻频率间隔采用5MHz时，可用频率是3个。

载波频率是由UTRA绝对无线频率信道号（UARFCN）指定的。

在IMT2000频带内的UARFCN的值是通过下述公式定义的：
UTRA 绝对无线频率信道号
根据可用频段和绝对无线频率信道号计算公式，中国联通可用的频率号见下表：
频率规划应遵循如下原则：
1、为了尽可能降低PHS对WCDMA的干扰，我省除珠海外其余20个地市按
照总部要求从高端向下顺序使用频率，即单载波基站采用9763号频率，
二载波基站采用9763号、9738号频率。

2、珠海分公司为了避开澳门和记电信WCDMA频率干扰，单载波基站暂时使
用9738号频率、双载波基站暂时使用9738号、9713号频率。

3、原则上室内外采用同频设置，个别区域（如超高楼层）如同频设置确实
通过优化无法解决干扰问题，可慎重选择异频设置。

关于室分异频组网
请见《广东联通WCDMA室内分布系统设计指导意见（试行）》。

二、扰码规划原则
1、WCDMA扰码
3GPP规范定义的扰码被分为512个扰码组，每个组包括1个主扰码和相应的15个辅扰码。

每个小区分配1个主扰码，并且只能分配1个主扰码。

为了提高小区内用户终端的接入速度，512个主扰码进一步被分为64个主扰码组，每个组内包括8个主扰码（色码）。

2、扰码规划原则
(1)保证扰码隔离要求：需要有足够多的扰码用于室外基站；
(2)方便规划设计：对地市边界、室分、市区后期新增基站预留一定扰码；
(3)便于优化测试：尽量有规律地规划扰码，方便在优化测试中发现问题、
定位小区方位。

3、广东联通扰码规划指导意见
根据联通总部扰码规划原则及我省实际情况，广东联通WCDMA扰码规划指导意见如下：
（1）根据总部统一要求：分配6组（第59～64组）共48个扰码用于省际边界扰码规划，分为A、B两组，每组24个扰码。

这6组在能满足隔
离要求的情况下，可用于地市间边界或室内覆盖。

（2）分配4组（第55～58组）共32个扰码用于室内覆盖系统，这4组扰码不允许用于室外站。

当室分4组扰码不够用时，可以使用为省际边
界分配的6组在市区可用于室内覆盖系统，因此室内覆盖系统共可使
用10组扰码。

（3）分配6组（第49～54组）共48个扰码用于地市边界，当地市边界基站较密，A、B两组边界扰码不够用时可用这6组扰码，分为A’和B’，
并且A与A’配对使用，B与B’配对使用。

（4）分配3组（第46～48组）共24个扰码用于市区后期新增室外基扰码规划；
（5）分配45组（1～45）共360个扰码用于室外扇区；
（6）每个室外基站包括边界基站按照3个扇区规划，例如基站1的A/B/C 扇区分别用扰码0/1/2，基站2的3个扇区分别用3/4/5,即第一扇区
用能被3整除的扰码0、3、6、9……、第二扇区用除3余1的扰码1、
2、4……、第三扇区用除3余2的扰码2、5、8……；
（7）室外基站的某个扇区（如RRU）若单独用于室内覆盖信源则这个扇区分配室内扰码，但不包括室外扇区耦合信号做室分信源的情况。

（8）若同一个基站在相同站点存在室外第4、第5扇区，地市分公司根据区域内第4、第5扇区数量及间隔，第4、第5扇区的扰码统一从第
44和第45组中选取。

若统一基站做成6个扇区，而第4、5、6扇区
在不同的物理站点，则4、5、6扇区使用一个基站的3个扰码。

若业
务区内第4、第5扇区基站很少甚至没有，这两组中的一组或2组可
用于室外第1、2、3扇区。

（9）对多载波基站，相同扇区的不同频率（小区）用相同的扰码。

附表1：扰码分配表：
WCDMA基站扰码分配表
附表2：省内各地市边界扰码分配表。

合集下载

中国联通WCDMA网编号计划及扰码规划(汇总)

中国联通WCDMA网编号计划及扰码规划(汇总)

中国联通WCDMA网编号计划和频率及扰码规划1 编号1.1 移动用户相关编号MSISDN、IMSI、HON、TMSI、P-TMSI等号码的分配仍遵循现有GSM网的分配方式，新增号段由总部再统一分配。

具体参见QB/CU 040-2008《中国联通GSM/WCDMA数字蜂窝移动通信网技术体制》V2.0第9.1节。

MSRN号码遵循目前使用的编号结构：✧结构1： 8613000 M1M2M3 ABC✧结构2： 8613090 M1M2M3 ABC✧结构3： 8613200 M1M2M3 ABC✧结构4： 8613254 M1M2M3 ABC✧结构5： 8615644 M1M2M3 ABC其中：M1M2由总部统一分配，随着网络发展，可以扩展。

当前网络中的具体分配方案见附件一，M3由各省自行分配，每个VLR分配一个M3。

1.2 位臵相关编号1.2.1 位臵区标识(LAI)GSM与WCDMA的位臵区独立进行分配，由三部分组成：MCC+MNC+LAC。

其中，MCC与IMSI中的前3位相同，MNC与IMSI中的前2位或3位相同，LAC为一个2字节编码，表示为 X1 X2 X3 X4 。

(范围为0000～FFFF)。

全部为0的编码和FFFE 编码不用。

GSM系统的X1 X2 的分配见表1，X3 X4 的分配由各省市自行分配。

WCDMA系统的X1 X2 的分配见表2，X3 X4 的分配由各省市自行分配。

各省应在全省范围内对X3 X4进行统一规划和分配，并遵循以下原则：（1）根据各地市移动用户数、人口数等按比例分配；（2）一个地市的编码连续分配，不同地市号段间有一定预留；（3）一个地市无论是否设臵MSC和RNC，均应设臵独立的位臵区及LAC码。

（4）网络建设初期位臵区以RNC为单位划分，今后随着业务量提高进行细分。

1.2.2 基站识别码(BSIC)基站识别码(BSIC)用于识别的相邻基站，为6比特编码。

其结构为：NCC(3bits)+BCC(3bits)网络色码(NCC)：识别不同国家(国内区别不同的省)及不同运营者，结构为XY1Y2，其中，X可扩展使用；Y1Y2的分配如表3。

广州联通WCDMA室分系统RRU级联规范

广州联通WCDMA室分系统RRU级联规范

广州联通WCDMA室分系统RRU级联规范要求20100823一、室分RRU级联建设要求（1）室分网络建设中RRU级联总体原则：1.网络设备在R11版本或更低版本时，由于RRU做4级级联会影响HSUPA的速率，故不建议采用4 级级联形式；可采用2级或3级RRU级联形式；2.网络设备升级到R12版本后（目前广州W网全网已经升级到R12版本），可以采用3级或4级级联的形式以减少网络小区数量；3.室分WCDMA站点采用3级级联时配合设置背景噪声后，可以保证上行、下行覆盖强度，语音、HSDPA/HSUPA等业务正常并达到要求，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约4～5db强度；故新站室分建设时可以在合适场景考虑采用3级级联形式；实际建设时需要保证信号覆盖强度达标；4.在RNC及Nodeb设备版本升级到R12版本后（目前广州W网全网已经升级到R12版本），RRU可以考虑做4级级联。

在网络建设中需根据站点实际情况做不同的级联方案，对于有话务潜力的站点建议采用2级RRU级联后通过光口合并形式做合并小区，对于无市场话务潜力及部分特殊场景需要可以考虑采用物理性的4级RRU级联并做成同一小区；5.室分覆盖以RSCP大于等于-85dB为准作为边缘覆盖强度；（2）室分网络建设中RRU级联场景分类：1.RRU做2级级联场景：a.高档酒店宾馆、写字楼、商住楼、大型商场、集团客户，对话务需求较高（如天河、越秀、荔湾、海珠等核心区域），建议采用物理上的2级RRU级联；b.高档住宅小区（室分建设方式为楼层+电梯+地下室全覆盖），对话务需求比较大的场景下，建议采用物理上的2级级联；2.RRU做3级级联场景：a.针对中小型普通室分站点，在容量满足需求(后期无话务发展潜力)且主要以覆盖为主的场景下，可采用物理上的3级级联并作为同一小区；b.针对以覆盖楼盘小区内部或厂区内部等为目标的综合方案，无线环境比较简单，且需要减少小区数量以尽量避免过多切换的场景，可采用物理上的3级联；c.针对大型公共场所，综合方案（覆盖场馆内部）和室内分布同时建设，平时人流量较少，主要以覆盖为主的场景，可采用物理上的3级联；d.针对大型住宅小区，建设方式采用宏蜂窝+室内分布且室内分布系统主要解决电梯、地下室部分信号覆盖，满足话务容量需求后期无话务潜力、主要以覆盖为主的场景，可采用物理性的3级联；e.针对覆盖隧道、大桥等话务稀少，主要为覆盖的场景，建议采用物理性的3级联；3.RRU做4级级联场景：a.针对郊区的酒店宾馆、写字楼、商住楼、商场站点，短期内话务需求不高（如番禺、花都、从化等区域），但后期话务发展潜力较大站点，此类场景建议采用物理上2级RRU级联再通过光口合并形式做成4个RRU合并同一小区；b.针对覆盖隧道、大桥等话务稀少，主要为覆盖的场景，RRU采用物理的4级级联；二、室分RRU测试验证要求室分W网多级RRU级联底噪要求：室分RRU不包含分布系统底噪要求如下：RRU为1级级联时：整个小区设备侧底噪标准为：-106dBm；RRU为2级级联时：整个小区设备侧底噪标准为：-103dBm；RRU为3级级联时：整个小区设备侧底噪标准为：-101dBm；RRU为4级级联时：整个小区设备侧底噪标准为：-100dBm；注：以上底噪标准为不含室内分布系统；室分RRU包含分布系统后底噪验收要求如下：RRU为1级级联时：整个小区设备侧底噪标准为：-104dBm；RRU为2级级联时：整个小区设备侧底噪标准为：-102dBm；RRU为3级级联时：整个小区设备侧底噪标准为：-100dBm；RRU为4级级联时：整个小区设备侧底噪标准为：-99dBm；注：以上底噪标准已含室内分布系统；说明：1.室分WCDMA站点RRU采用物理2级级联时，经过测试验证各项指标均能达到要求；2.室分WCDMA站点采用3级级联时配合设置背景噪声后，可以保证上行、下行覆盖强度，语音、HSDPA/HSUPA等业务正常并达到要求，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约4～5db强度；3.在RNC及Nodeb设备版本升级到R12版本后（目前广州W网全网已经升级到R12版本），RRU可以考虑做4级级联，但会导致上行覆盖范围的收缩，具体为上行信号覆盖收缩约5～6db强度。

WCDMA系统中的扰码规划

WCDMA系统中的扰码规划

梅辉摘要：宽带码分多址(WCDMA)系统采用码分多址的无线接入方式，不需频率规划，但需进行相邻小区扰码的规划用以区分各小区。

通过WCDMA无线网络的扰码规划，可以确定两个使用相同扰码的小区的复用距离，区分各小区。

扰码规划时可采用基于扰码组的规划方法使移动台快速搜索小区。

扰码规划的基本原则是：网络中有重叠覆盖的小区不能拥有相同的主扰码。

关键词：扰码；复用距离；小区搜索Abstract:For a WCDMA system, frequency planning is not required, but scrambling code planning for neighborhood cells is necessary. With scrambling code planning, the multiplex distance between adjacent cells using the same scrambling code can be determined and different cells can be distinguished. The planning method based on scrambling code groups can be adopted for mobile station to quickly search cells. One principle for scrambling code planning is that overlapping cells in a network cannot use the same primary scrambling codes.Key words:scrambling code; multiplex distance; cell searching在WCDMA网络中，区分不同的用户和基站主要靠不同的扰码，所以要进行扰码规划。

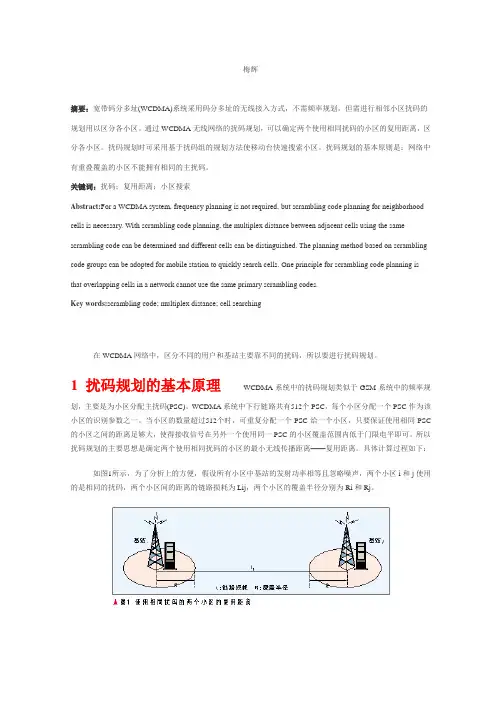

WCDMA系统中的扰码规划
