致远电子MPT电机测试系统介绍

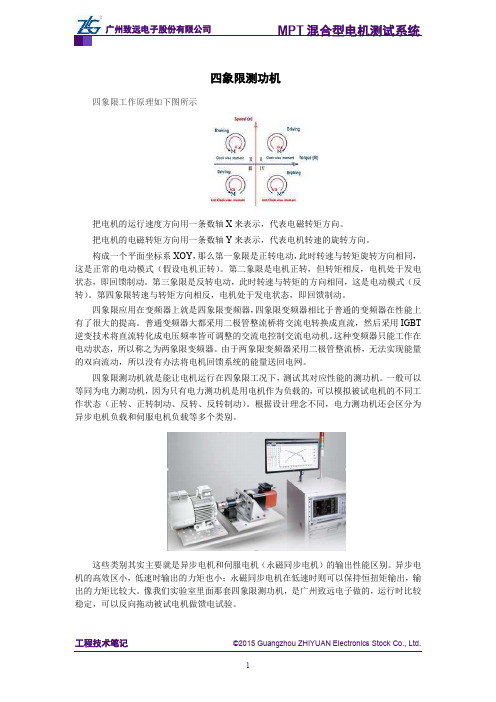

工程技术笔记 ©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.1 四象限测功机四象限工作原理如下图所示把电机的运行速度方向用一条数轴X 来表示，代表电磁转矩方向。

把电机的电磁转矩方向用一条数轴Y 来表示，代表电机转速的旋转方向。

构成一个平面坐标系XOY，那么第一象限是正转电动，此时转速与转矩旋转方向相同，这是正常的电动模式（假设电机正转）。

第二象限是电机正转，但转矩相反，电机处于发电状态，即回馈制动。

第三象限是反转电动，此时转速与转矩的方向相同，这是电动模式（反转）。

第四象限转速与转矩方向相反，电机处于发电状态，即回馈制动。

四象限应用在变频器上就是四象限变频器，四象限变频器相比于普通的变频器在性能上有了很大的提高。

普通变频器大都采用二极管整流桥将交流电转换成直流，然后采用IGBT 逆变技术将直流转化成电压频率皆可调整的交流电控制交流电动机。

这种变频器只能工作在电动状态，所以称之为两象限变频器。

由于两象限变频器采用二极管整流桥，无法实现能量的双向流动，所以没有办法将电机回馈系统的能量送回电网。

四象限测功机就是能让电机运行在四象限工况下，测试其对应性能的测功机。

一般可以等同为电力测功机，因为只有电力测功机是用电机作为负载的，可以模拟被试电机的不同工作状态（正转、正转制动、反转、反转制动）。

根据设计理念不同，电力测功机还会区分为异步电机负载和伺服电机负载等多个类别。

这些类别其实主要就是异步电机和伺服电机（永磁同步电机）的输出性能区别。

异步电机的高效区小，低速时输出的力矩也小；永磁同步电机在低速时则可以保持恒扭矩输出，输出的力矩比较大。

像我们实验室里面那套四象限测功机，是广州致远电子做的，运行时比较稳定，可以反向拖动被试电机做馈电试验。

电机驱动器测试驱动器测试主要分为两大类：1.性能测试。

主要集中在驱动器效率、谐波分析、三相不平衡度分析、干扰分析等测试项目；2.响应测试。

主要是通过电机测试台架，给电机施加不同的负载，观察负载变化时电机驱动器能否根据算法快速地调节电机的工作状态，评估驱动器的响应性能。

为了精准测量电机驱动器响应，一般电机驱动器的响应测试包括冲击负载响应、定转矩情况下响应等，主要考察电机在某些特定的刚性负载出现时，控制器能否及时响应并控制电机运行至合适的工作状态。

由于刚性负载一般都是突然出现的，所以在仿真实验时，就要求测试平台中的负载加载速度得足够快，这样才能模拟现实中驱动器对负载的阶跃响应情况。

此外，负载的加载不单单要够快，还要够准，这样就涉及到对负载的高速PID调节，通过高速PID调节快速精准控制负载的大小，满足对驱动在不同电机负载下的响应测试。

关于电机驱动器响应测试，具体测试原理与测试方案可以参考广州致远的MPT电机测试系统。

那对于具体的电机驱动器的测试方法，若是单单测试电机驱动器的话，用功率分析仪和示波器足矣。

若是您要把电机驱动器和电机整个电机驱动系统进行测试的话，还需要用到测功机对电机进行测量。

而且还不能是一般的测功机，因为目前的电机驱动器大多是变频器，输出信号的高频PWM波，传统测功机因为带宽问题是测不准的。

建议用集成了高带宽功率分析仪的测功机（电机测试系统）来进行电机驱动系统测试。

在对带有变频器的电机运动系统时，发现电机的效率反而下降了？加变频器的目的是根据电机的实际负载情况，控制输出的功率，实现“需要多少用多少”，从而节省不必要的电能消耗。

但由于变频器自身也是一种电力转换设备，存在转换效率，所以从整体来看，加上变频器后的变频电机控制系统的总效率是比直接驱动电机低的。

对于此类电机的效率测试，一般是试用MPT电机测试系统来进行测量，因为其内置多通道功率采集卡，可以对变频电机系统的整体和局部进行全面测量。

电机测试分析系统和测功机有什么区别？首先明确一点：测功机也算是电机测试系统，只是没有“分析”功能。

传统测功机只是简单的把电机参数采集下来，并已曲线、报表的形式导出，让用户通过这些报表数据进行人工分析工作。

而电机测试分析系统，是在传统测功机的基础上，用功率分析仪替代了测功机中的电参数测试仪和扭矩转速测试，实现了对电机电气参数的测量和分析，为研发型用户提供丰富的分析功能：谐波分析、启动特性曲线分析、工作电压、电流的不平衡度分析、能耗分析等。

可以说电机测试分析系统是传统测功机的下一代产品，是电机行业越来越严格的测试需求所推动发展出来的。

目前电机测试分析系统还属于发展阶段，只有一些做功率分析仪出身的厂家做的比较好。

图 1 电机起动波形MPT电机测试系统是针对传统测功机的一些存在缺点，进行了大幅度改良的电机测试与分析设备。

它的特点是控制精度、测量精度高，内置功率分析仪，可同时对电机和电机驱动器进行测试（负载测试、空载测试、堵转测试、温升测试等），且支持多种国内外电机测试标准，还能直接实现电机启动电流特性、负载变化电流特性、谐波、不平衡度等电机性能项目的分析。

图 2 MPT电机测试系统目前国家大力倡导电机节能，电机和电机驱动器的整合是未来的电机发展趋势，MPT 电机测试系统在各电机研发、生产、测试领域将会应用得越来越多。

那电机测试系统是如何实现电机的电参数测量？当前的电流参数测量技术非常成熟，通常使用功率分析仪（或功率计）即可满足电机所有基本电量参数的测量需求，包括电压、电流、功率、频率、相位、阻抗等参数。

功率分析仪实际上是电压表、电流表、功率表和频率表的有机融合，它实现了高精度的电压、电流、频率、相位实时采集，并实时运算出功率结果，可以为使用者提供精准的电机电量参数测试结果，且不同参数之间的采集在时基上是同步的，保证了数据的有效性。

图1电参数测量原理一般电机的电参数测量是用于型式试验或出厂试验中，所以不会单独用一个功率分析仪进行测量，而是用整合了功率分析仪的电机测试系统进行测量，像图2中的设备，可以看到测试柜中有功率分析仪。

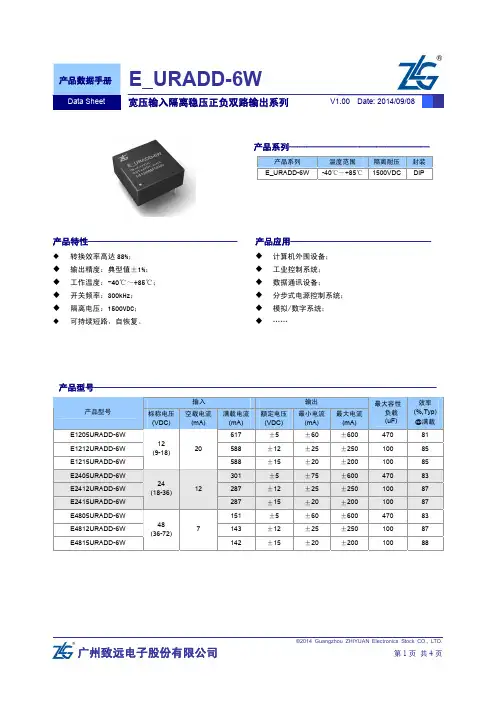

产品特性—————————————————转换效率高达88%； 输出精度：典型值±1%； 工作温度：-40℃～+85℃； 开关频率：300kHz；隔离电压：1500VDC；可持续短路，自恢复。

E_URADD-6W产品型号———————————————————————————————————————输入输出 产品型号 标称电压 (VDC)空载电流(mA)满载电流(mA) 额定电压(VDC) 最小电流(mA) 最大电流 (mA) 最大容性负载(uF) 效率 (%,Typ)@满载E1205URADD-6W 617 ±5 ±60 ±600 470 81 E1212URADD-6W 588 ±12 ±25 ±250 100 85 E1215URADD-6W 12 (9-18)20588 ±15 ±20 ±200 100 85 E2405URADD-6W 301 ±5 ±75 ±600 470 83 E2412URADD-6W 287 ±12 ±25 ±250 100 87 E2415URADD-6W 24 (18-36)12287 ±15 ±20 ±200 100 87 E4805URADD-6W 151 ±5 ±60 ±600 470 83 E4812URADD-6W 143 ±12 ±25 ±250 100 87 E4815URADD-6W 48(36-72)7142±15±20±20010088产品系列————————————————产品系列 温度范围 隔离耐压封装E_URADD-6W-40℃～+85℃1500VDC DIP产品应用————————————————计算机外围设备； 工业控制系统； 数据通讯设备； 分步式电源控制系统； 模拟/数字系统；……极限特性参数条件 最小值 典型值 最大值 单位 12VDC 输入系列 -0.7 -- 25 24VDC 输入系列 -0.7 -- 50 输入冲击电压(1)（1s ，max ）48VDC 输入系列 -0.7 -- 100 VDC 引脚焊接温度焊点距离外壳1.5mm ，10秒----300℃输入特性参数 条件 最小值 典型值 最大值 单位12VDC 输入系列 9 12 18 24VDC 输入系列 18 24 36 输入电压范围(1) 48VDC 输入系列3648 72VDC 输入滤波器π型滤波输出特性参数 条件 最小值 典型值 最大值 单位输出电压精度-- ±1 ±2 线性调整率 满载，输入电压从低电压到高电压 -- ±0.2 ±0.5 负载调整率 负载从5%—100%负载变化-- ±0.5 ±1.5 % 瞬态响应偏差 -- ±3 ±5 % 瞬态恢复时间 25%负载阶跃变化-- 500 -- us 温度漂移系数 100%负载 -- -- ±0.03 %/℃ 输出纹波 -- 20 40 输出噪声 20MHz 带宽 --5080mVp-p 输出短路保护全输入电压范围可持续，自恢复一般特性参数 条件 最小值 典型值 最大值 单位 隔离电压 时间1分钟 1500 -- -- VDC 绝缘电阻 绝缘电压500VDC 1 -- -- G Ω 隔离电容 100kHz ，0.1V -- 1000 -- pF 开关频率 输入标称电压，100%负载 -- 300 -- kHz 平均无故障时间MIL-HDBK-217F@25℃1000----khours 大小尺寸 25.40×25.40×11.70mm外壳材料铝壳，塑胶底盖，符合UL94-V0标准环境特性参数 条件 最小值 典型值 最大值 单位 存储湿度 无凝结5 -- 95 %外壳温升 Ta=25℃，100%负载-- 25 35 工作温度 -40 -- +85 存储温度 -55--+125℃ 冷却方式自然空冷注：（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。

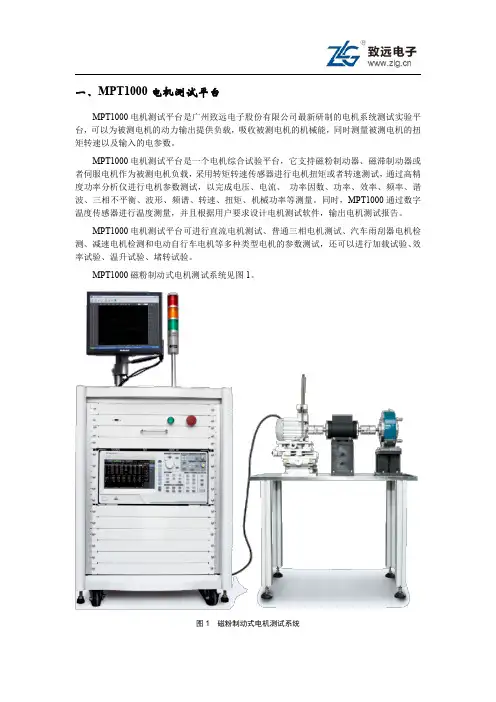

一、MPT1000电机测试平台MPT1000电机测试平台是广州致远电子股份有限公司最新研制的电机系统测试实验平台，可以为被测电机的动力输出提供负载，吸收被测电机的机械能，同时测量被测电机的扭矩转速以及输入的电参数。

MPT1000电机测试平台是一个电机综合试验平台，它支持磁粉制动器、磁滞制动器或者伺服电机作为被测电机负载，采用转矩转速传感器进行电机扭矩或者转速测试，通过高精度功率分析仪进行电机参数测试，以完成电压、电流、功率因数、功率、效率、频率、谐波、三相不平衡、波形、频谱、转速、扭矩、机械功率等测量。

同时，MPT1000通过数字温度传感器进行温度测量，并且根据用户要求设计电机测试软件，输出电机测试报告。

MPT1000电机测试平台可进行直流电机测试、普通三相电机测试、汽车雨刮器电机检测、减速电机检测和电动自行车电机等多种类型电机的参数测试，还可以进行加载试验、效率试验、温升试验、堵转试验。

MPT1000磁粉制动式电机测试系统见图1。

图1磁粉制动式电机测试系统图2磁粉制动式电机测试台架MPT1000对托式电机测试系统见图3。

图3对拖式电机测试系统图4对拖式电机测试台架图5MPT1000电机测试系统主机二、功能特点MPT1000电机测试平台集成了专业的电机自动化测试软件和高精度功率分析仪，为用户提供了良好的测试体验。

图6电机自动化测试软件●全新的图形用户界面用户友好的选项卡页面快速导航；●比较功能允许五个单独的测试数据放在同一图上比较；●光标工具可以获得任意点的x和y坐标曲线和放大图的任何部分；●图片导出到剪贴板或文件；●多页报告第二个页面上生成一个多轴图；●多个测试选项:自动、手动、温升、惯量和过载保护；●曲线拟合根据当前的测量数据拟合成多项式曲线；●可编程模拟和数字输出曲线和可以自动测试的每一步；●显示108种测试和计算参数；●多种功率分析仪和电机电源的选择；●多通道高精度功率分析仪数据同步采集；●可选的模拟和数字I/O设备提供了更多的灵活性；●额外的测试选择(惯性和过载保护)；●电机轴方向指示器；●以太网、USB接口；●添加手动测试模式；●温升试验；●保存/加载设置定制的报告功能。

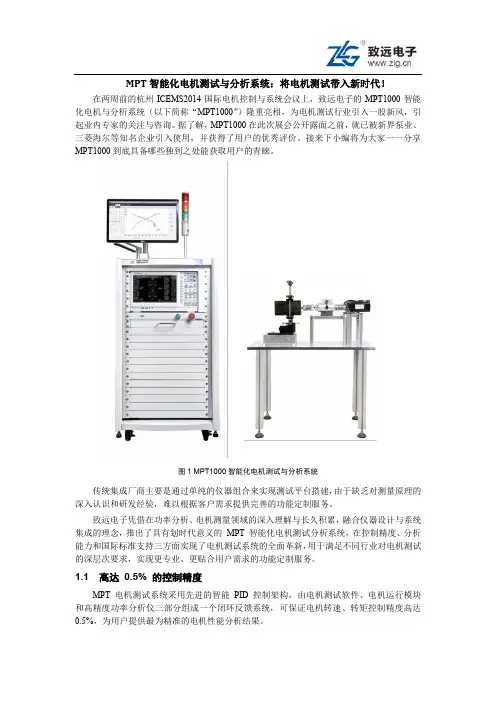

MPT智能化电机测试与分析系统：将电机测试带入新时代！在两周前的杭州ICEMS2014国际电机控制与系统会议上，致远电子的MPT1000智能化电机与分析系统（以下简称“MPT1000”）隆重亮相，为电机测试行业引入一股新风，引起业内专家的关注与咨询。

据了解，MPT1000在此次展会公开露面之前，就已被新界泵业、三菱海尔等知名企业引入使用，并获得了用户的优秀评价。

接来下小编将为大家一一分享MPT1000到底具备哪些独到之处能获取用户的青睐。

图1 MPT1000智能化电机测试与分析系统传统集成厂商主要是通过单纯的仪器组合来实现测试平台搭建，由于缺乏对测量原理的深入认识和研发经验，难以根据客户需求提供完善的功能定制服务。

致远电子凭借在功率分析、电机测量领域的深入理解与长久积累，融合仪器设计与系统集成的理念，推出了具有划时代意义的MPT 智能化电机测试分析系统，在控制精度、分析能力和国际标准支持三方面实现了电机测试系统的全面革新，用于满足不同行业对电机测试的深层次要求，实现更专业、更贴合用户需求的功能定制服务。

1.1 高达0.5% 的控制精度MPT 电机测试系统采用先进的智能PID 控制架构，由电机测试软件、电机运行模块和高精度功率分析仪三部分组成一个闭环反馈系统，可保证电机转速、转矩控制精度高达0.5%，为用户提供最为精准的电机性能分析结果。

图2 MPT 电机测试系统架构图1.2 业界顶级的电机参数分析能力传统的电机测试平台只是将不同仪器进行组合使用，对于系统来说它们只发挥了单一的测试功能。

而致远电子基于对功率分析仪设计的深入认识，打破桎梏，真正将功率分析仪的顶级性能指标和强大的分析功能都毫无保留地融入到MPT 电机测试系统中，实现仪器设计与系统集成的理念融合。

图3 MPT1000具备顶尖的电机参数测试分析能力1.3 支持国际测试标准的电机测试软件为满足行业高端用户对电机测试的深层次需求，致远电子在国际标准支持和专业电机测试功能两方向同时进行深入挖掘，将MotorTest 打造成标准支持最全面，测试功能最丰富的电机测试软件。

使用说明书V1.0目录1. 概述 (1)1.1关于本说明书 (1)1.2产品清单 (1)1.3责任声明 (1)1.4服务网点 (1)2. 参数规格 (2)2.1常规参数 (2)2.1.1机械尺寸 (2)2.1.2电源 (2)2.1.3显示 (2)2.1.4存储 (2)2.1.5环境 (2)2.1.6标准 (2)2.1.7电磁兼容性 (2)2.1.8环境可靠性 (2)2.2测量参数 (3)2.2.1测量项目 (3)2.2.2输入参数 (3)2.2.3频率 (3)2.2.4电压1/2有效值、电流1/2有效值 (3)2.2.5电压有效值 (3)2.2.6电流有效值 (3)2.2.7谐波电压、谐波电流 (3)2.2.8间谐波电压、间谐波电流 (4)2.2.9高次谐波电压、高次谐波电流 (4)2.2.10有功功率、无功功率、视在功率 (4)2.2.11功率因数 (4)2.2.12电压不平衡度、电流不平衡度（负序、零序） (4)2.2.13电压波动 (4)2.2.14IEC闪变 (5)2.2.15冲击电流 (5)2.2.16电压暂升、电压暂降、短时中断 (5)3. 基本操作 (6)3.1安全须知 (6)3.2装置外观及结构 (6)3.3平台说明 (8)3.4接口说明 (8)3.4.1电源插件 (8)3.4.2交流插件 (8)3.4.3CPU插件 (8)3.4.4I/O插件 (8)3.5按键功能说明 (10)4. 接线说明 (13)4.1接线要求 (13)4.2典型接线图 (13)5. 软件简介 (15)5.1功能总览 (15)5.2菜单结构 (15)5.3界面简介 (17)6. 系统参数 (18)6.1系统信息 (18)7. 电能参数 (21)7.1测量点 (21)7.2稳态设置 (22)7.3暂态设置 (24)8. 系统其它设置项 (25)8.1密码设置 (25)8.2录波设置 (25)8.3继电器 (27)8.4接线方式 (28)9. 实时波形 (29)9.1电压 (29)9.2电流 (29)10. 显示 (31)10.1相位有效值 (31)10.2功率 (31)10.2.1功率显示 (31)10.2.2谐波功率 (32)10.3不平衡 (32)10.3.1趋势图 (33)11. 谐波分析 (34)11.1谐波|间谐波 (34)11.1.1谐波 (34)11.1.2间谐波 (36)11.2高次谐波 (36)11.3谐波子组 (37)12. 波动和闪变 (38)12.1波动 (38)12.2闪变 (38)13. 暂态事件 (40)14. 告警 (42)15. 运输与存储 (43)1. 概述1.1 关于本说明书本说明书提供如何以安全的方式使用E8300电能质量在线监测装置的准确和完整的信息。

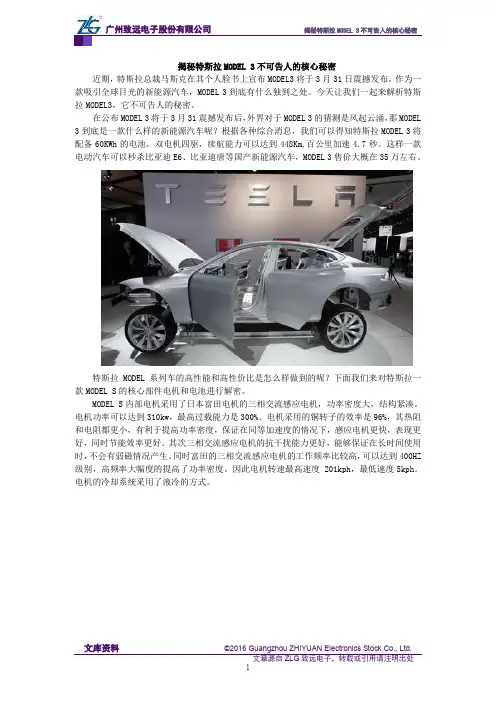

揭秘特斯拉MODEL 3不可告人的核心秘密近期，特斯拉总裁马斯克在其个人脸书上宣布MODEL3将于3月31日震撼发布。

作为一款吸引全球目光的新能源汽车，MODEL 3到底有什么独到之处。

今天让我们一起来解析特斯拉MODEL3，它不可告人的秘密。

在公布MODEL 3将于3月31震撼发布后，外界对于MODEL 3的猜测是风起云涌，那MODEL 3到底是一款什么样的新能源汽车呢？根据各种综合消息，我们可以得知特斯拉MODEL 3将配备60KWh的电池，双电机四驱，续航能力可以达到448Km,百公里加速4.7秒。

这样一款电动汽车可以秒杀比亚迪E6、比亚迪唐等国产新能源汽车，MODEL 3售价大概在35万左右。

特斯拉MODEL 系列车的高性能和高性价比是怎么样做到的呢？下面我们来对特斯拉一款MODEL S的核心部件电机和电池进行解密。

MODEL S内部电机采用了日本富田电机的三相交流感应电机，功率密度大，结构紧凑。

电机功率可以达到310kw，最高过载能力是300%。

电机采用的铜转子的效率是96%，其热阻和电阻都更小，有利于提高功率密度，保证在同等加速度的情况下，感应电机更快，表现更好，同时节能效率更好。

其次三相交流感应电机的抗干扰能力更好，能够保证在长时间使用时，不会有弱磁情况产生。

同时富田的三相交流感应电机的工作频率比较高，可以达到400HZ 级别，高频率大幅度的提高了功率密度。

因此电机转速最高速度 201kph，最低速度5kph。

电机的冷却系统采用了液冷的方式。

MODEL S架构MODEL S用控制更加复杂的感应电机而不用控制简单效率更高的永磁电机很大程度上就是因为感应电机功率密度更高，配合矢量控制或者直接转矩控制能实现非常大的工作范围。

再配合液冷的话，可以耐受较长时间低速全转矩输出，极端工况也不会有退磁的隐忧。

至于高速限制，更多的是因为效率的问题，高速运行的话开关损耗和铁损都会变大，整体效率就低了，所以电动车一般不会给特别高的转速。

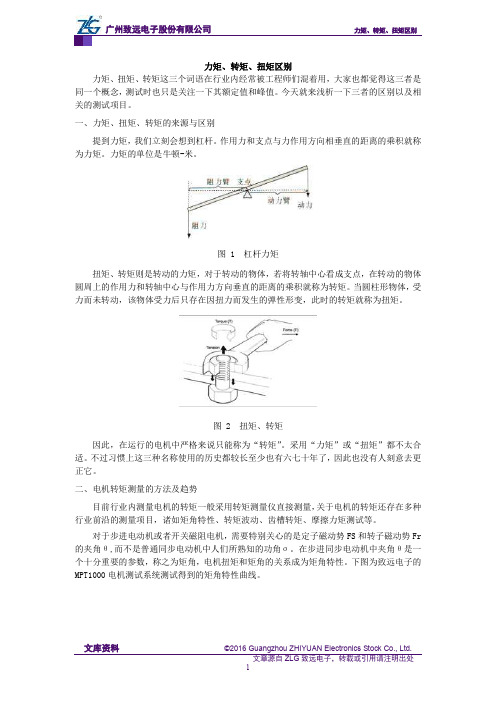

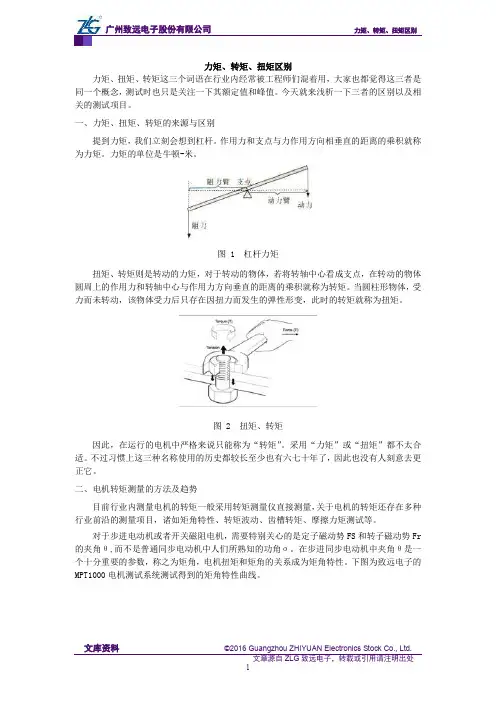

力矩、转矩、扭矩区别力矩、扭矩、转矩这三个词语在行业内经常被工程师们混着用，大家也都觉得这三者是同一个概念，测试时也只是关注一下其额定值和峰值。
