长距离管道输水工程设计

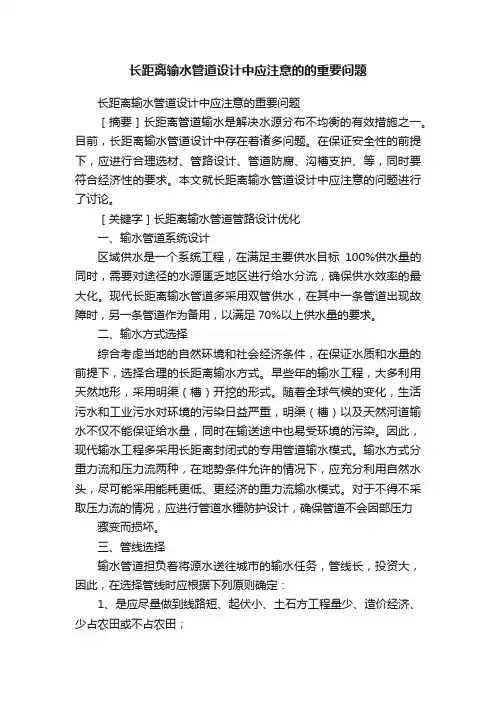

长距离输水管道设计中应注意的的重要问题长距离输水管道设计中应注意的重要问题［摘要］长距离管道输水是解决水源分布不均衡的有效措施之一。

目前，长距离输水管道设计中存在着诸多问题。

在保证安全性的前提下，应进行合理选材、管路设计、管道防腐、沟槽支护、等，同时要符合经济性的要求。

本文就长距离输水管道设计中应注意的问题进行了讨论。

［关键字］长距离输水管道管路设计优化一、输水管道系统设计区域供水是一个系统工程，在满足主要供水目标100%供水量的同时，需要对途径的水源匮乏地区进行给水分流，确保供水效率的最大化。

现代长距离输水管道多采用双管供水，在其中一条管道出现故障时，另一条管道作为备用，以满足70%以上供水量的要求。

二、输水方式选择综合考虑当地的自然环境和社会经济条件，在保证水质和水量的前提下，选择合理的长距离输水方式。

早些年的输水工程，大多利用天然地形，采用明渠（槽）开挖的形式。

随着全球气候的变化，生活污水和工业污水对环境的污染日益严重，明渠（槽）以及天然河道输水不仅不能保证给水量，同时在输送途中也易受环境的污染。

因此，现代输水工程多采用长距离封闭式的专用管道输水模式。

输水方式分重力流和压力流两种，在地势条件允许的情况下，应充分利用自然水头，尽可能采用能耗更低、更经济的重力流输水模式。

对于不得不采取压力流的情况，应进行管道水锤防护设计，确保管道不会因部压力骤变而损坏。

三、管线选择输水管道担负着将源水送往城市的输水任务，管线长，投资大，因此，在选择管线时应根据下列原则确定：1、是应尽量做到线路短、起伏小、土石方工程量少、造价经济、少占农田或不占农田；2、是管线走向的位置应符合城市规划要求，并尽可能沿现有道路或规划道路敷设，以利施工和维护；3、是尽可能地减少拆迁；4、是应尽量避免穿越河谷、山脊、沼泽、重要铁路和泄洪地区；5、是管线应充分利用水位高差，当条件许可时优先考虑重力流输水；6、是管线应考虑近远期结合和分期实施的可能。

建材发展导向2018年第03期126长距离输水管道被广泛用于用水系统改造中。

为减少输水线路中的水力损耗，避免原水的二次污染，大口径输水管道或暗渠输水是引水工程中采用的主要措施。

目前大型现浇混凝土暗渠施工难度较大，渠道的沉降缝处理也较困难，因地基不均匀沉降引起的止水带漏水，在工程建成后维修麻烦，而且渠道的施工周期较长，投资高，因此，可优先考虑采用管道输水。

1　长距离输水管道常遇到的问题一是输水距离过长，尤其输送的原水常常造成管内堵塞现象；二是长距离输水一般考虑双管敷设，但有些未考虑联通管，导致单管发生事故，则整条管路无法使用；三是未进行水锤影响分析，导致管道经常爆管；四是管道防腐未做好，经常容易腐蚀；五是管道排气设置不合理，导致产生气阻；六是减压措施不合理导致爆管。

2　管径确定长距离输水管道由于管道较长，管径对管道工程投资的影响很大，因此，选择合理的管径，是长距离输水管道工程设计中一项十分重要的工作。

管径增大的优点是管路阻力减小，可降低电耗量与年运行费用，而管径减小，虽然管道的一次性投资降低，但管路阻力增大，年耗电量和年运行费用增加。

现以实例设计如下：该地拟建新水厂分三期建设，一期规模10万m 3/d，二期规模20万m 3/d，三期规模30万m 3/d。

根据供水规模测算，可供选择的管径有DN1400、DN1600和DN1800，分别计算管道流速和水头损失如下。

（考虑管线输送距离较长，自用水系数+漏失率之和取为1.15）。

考虑到工程一次建设可以兼顾水厂一、二、三期的运行要求，DN1400管道在水厂达到三期规模时，管道总水头损失过大，取水泵扬程过高，DN1800管道在水厂一期水量较低时，管道内水流流速过低，容易沉积泥沙，因此采用DN1600的管径是较为合理的。

3　输水管材3.1　管材的要求根据工程任务，输水管道材质需满足如下要求：（1）较高的密封性能，本工程输水管采用压力输水，因此输水管道需要良好的密封性能。

供水工程长距离输水管道设计要点浅述摘要：水作为城市社会运作的最主要资源.而给排水工程薛需要将其供应到域市的各个主要供水地点.而各个供水地点之间和给排水工程间的距离也是不同的.如果距离过大.则必须采用远距离输浆管道设计来满足供给水需求而远距离的输浆管道由于规格很大，所面益的许多问何题，在短途管网当中都能够被避免，使得远长距膏离输浆管道的设计往往和短途管网设计中有所不同.因此本篇将根据实际情况，对远长距离稔水管网设计的重点问题加以分析。

关键词：供水工程；长距离输水管道；设计要点分析引言：远距离输浆管网规格很大.相应涵盖面较为普遍.代表其所面对的情况较为复杂.很多情况条件都会对其水资源供应有效性产生影响.所以为保证供应有效性.理论上远距离输浆管网工程设计要规避相应影响.但为了在具体匸设中实现这一理论要求，还需要事先做出正确的方案设计c由此表明远距离输浆管道工程方案设计的必要性.有关部门必须为此保持关注1、案例简介和设计特点1.1案例帆述某地距离的输水管道工程主要包括两个部分.即拿水匸工程、输水管线匸工程.其拿水的施工规格均为5万m3/d，位处当地的二个水库周围：该工程项目为在二座水电站中单独建立的地下水泵站，排水泵站工程土建规模均按五万m3/d施工、机械设备均按二点五万m3/d配置；输水管道线路工程为远期的一次性工程：DN1200L=34.5km/根（1根）.1.2实例工程为长距离的输浆管线工程设计要求根据实际的施工情况进行分析，我们需要对生活用水的源头安全、降低施工成本、施工埋模面积合理、并且在确保质量中同时需要考虑施工效率、工程管理复杂度、生活能耗等因素，并适当引入新科技，以改善工程建设质量.并达到自行取水、供电模式。

2、实例的工程设计难点2.1环境因素本次工程所接触的自然环境条件相对比较复杂，一般可以包括都市环境、以及郊外自然环境在城市环境当中，若依照短距离管线设计方式，就可以造成长距离管线的局部裸露于外.很容易引起人为损伤，导致工程质址下降，若选择了全段地埋模式，则难免会受到另外管线的影响.两者间往往存有着矛盾.从而也为设计工作带来了困推；在野生环境中，全段地埋管理模式有着优越适应性，但由于野生存有许多野生植被、哺乳动物.此时的水管可能会被植物根部所环绕或是被哺乳动物哨咬，而造成水管的缺损问题。

2019摘要：在水库供水工程中，长距离输水管道应用广泛。

输水管道的建设质量会对供水工程项目的施工、运行成本及效果产生很大影响。

对此，本文以五谷溪水库工程为研究对象，对输水管线的工程设计要点进行详细探究，以期为类似工程提供借鉴。

关键词：水库工程；输水管道；结构设计目前，社会经济快速发展，水资源短缺问题日益突出，水库工程建设数量及规模逐渐扩大，在发展经济用水，改善民生和生态环境方面发挥重要作用。

与此同时，管道输水距离越来越长，合理选用长距离输水管道模式对改变传统分割供水局面，对水资源进行科学合理分配，保障供水稳定性方面具有决定性作用。

因此，对长距离输水管道规划设计进行详细研究具有十分重要的现实意义。

一、线路布置原则（1）选线尽可能避开村寨和人口密集区，线路布置尽量避开不良地形地质段。

（2）线路布置应满足技术可行、经济合理的原则。

（3）线路要尽可能短、顺直规整，尽量避免起伏过大，以减少水头差和工程量。

（4）线路尽可能沿现有公路布置，便于管道运输、施工及后期运维。

（5）合理利用已建桥梁、涵洞跨越（穿越）河道和公路。

二、管材比选输水管材选择是管道设计中极为重要的部分，应坚持因地制宜及经济适用原则。

常见输水管材主要有钢管、球墨铸铁管、聚乙烯塑料管（PE管）、钢筋混凝土管及夹砂玻璃钢管等。

钢筋混凝土管由于管道较重，运输、施工及后期维护不便，使用寿命短，且承受内压能力小（不大于1.2MPa）等缺点，在现有工程中已使用较少。

钢管的优点是强度高，承受内水压力高，敷设方便，适应地形能力强；缺点是刚度小，易变形，衬里及外防腐要求严，造价很高，使用寿命短。

球墨铸铁管的优点是承受内水压力高（可达到3.0MPa），延伸率、刚度、抗拉强度均较大，管件规格齐全，能适应各种安装需要，耐腐蚀能力强；缺点是小管径造价较高。

使用寿命一般为50年。

夹砂玻璃钢管的优点是糙率较小，输送流体水头损失小，重量轻，抗腐蚀能力强，易安装；缺点是管壁较薄，对基础与回填要求高，质地较脆，管材易破碎，承受外压能力差。

长距离输水管道设计中的若干问题探讨摘要：近年来，我国出现越来越多的长距离输水工程。

长距离输水模式打破了传统模式下不同区域条件分割的供水局面，将水资源重新分配。

长距离输水不仅有效解决了饮用水源的水质水量问题，同时还带动了供水产业的发展，促使大型供水企业的形成。

长距离输水对保障城市供水安全、促进各产业经济发展都起到了积极作用。

长距离输水管道的设计是否合理，对整个输水工程的投资、建设、运营管理等方面的影响都极大。

合理的管道设计不仅可以减少工程投资，还对整个输水系统的安全运行有重要作用。

关键词：长距离；输水管道；设计一、长距离输水管道管线的选择在城市用水和农田灌溉的输水系统中，输水管道承担着输送水的任务，由于管线长，需要的投资大，这就需要在选择管线时，实地勘测要细，主要有以下：总体来说，在选择管线时，应尽量选择线路短、造价经济、起伏小、工程量小的线路；在管线的选择时，难免会因为管线而对有些建筑进行拆迁，因此，应尽量减少拆迁；对于管线的选择，不仅要考虑到眼前利益，还应考虑到长远利益；对于管线的走向，其位置应尽量与城市的规划要求相一致，尽可能按照现有的道路或规划道路敷设；充分利用水位高差，如果条件允许，可以考虑重力流输水；线路经历的地形越复杂，就会增加施工的难度和成本，因此，应尽量避免穿越山脊、河谷、沼泽泄洪、铁路等地区。

在在输水管道的选取上，应先在地形图上布线，然后再进行实地踏勘。

严格遵循选线的原则，在设计的过程中，可以设计两条线路，也可以将这两条线路细分为若干个线路，但是都应考虑穿越村庄、引桥、机井等地区，在选择路线后，还应对其进行反复的测量、比较、踏勘，然后确定出最经济、最简便的方案。

二、长距离输水管道管材的选择随着我国城市化的进程不断加快，城市中的生活用水和工业用水需求量都有很大的提高，这就给城市的用水带来了很大的压力，长距离输水工程能够有效的解决这一问题。

目前，我国在输水管道的新材料和新技术上有了很大的进步。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载长距离输水管道设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容长距离输水管道设计中的几个问题探讨1长距离输水管道管材的选择随着我国经济发展和城市化进程的加快，城市及工业用水量迅速增加，长距离输水工程是解决用水量迅速增加的主要措施之一。

输水管道在新材料、新技术应用方面有了较大进步。

管道投资占整个输水工程的绝大比重，因此管材的选择应从工程的规模、重要性、管径、工作压力、地形地质、工期、资金等方面综合分析确定，以达到性价比最优。

常用的输水管道有钢管、球墨铸铁管、预应力混凝土管、预应力钢筒混凝土管（PCCP）、玻璃钢管、聚乙烯塑料管（PVC-U）、超高分子量聚乙烯管等，就上述管材选择说明比较如下1.1钢管钢管应用历史较长，范围广，是一种传统的输水管材。

钢管一般选用螺旋焊接与直缝焊接管，具有强度高、可靠性高、适应性强等优点，但耐腐蚀性差，使用寿命一般不超过25年。

为延长钢管寿命，需对其进行防腐处理和保护，其方法可采用涂料加牺牲阳极的复合防腐措施。

钢管内、外防腐采用国家卫生部许可的GZ-2新型高分子防腐涂料，内壁防腐级别为普通级，采用二底二面，漆膜干膜厚80~100μm；外壁防腐级别为重加强级，采用二布四油，漆膜干膜厚280~300μm；牺牲阳极保护块间隔一定距离通过电缆与钢管连接，加强钢管的抗腐蚀能力。

通过涂料加牺牲阳极的复合防腐措施，可使钢管寿命达50年，但施工复杂，工期长，造价较高。

1.2球墨铸铁管球墨铸铁管是上世纪九十年代广泛应用的输水管材，具有强度高、韧性好、延伸率大、耐腐蚀等特点，内壁衬水泥磨光防腐，外壁采用喷锌后涂沥青防腐，采用柔性T型接口，适应变形能力强，止水效果好，是一种较理想的输水管材。

长距离输水工程涉及诸多设计要点，其地理位置的特殊性决定了输水管道往往沿线地形高差起伏变化较大，地质条件复杂多变，设计中定线工作和水锤防护问题需要重点考虑。

在重力压力管流中因流速剧烈变化引起动量转换，从而在管路中产生一系列急骤的压力交替变化的水力撞击现象，称为水锤现象[1]。

本文结合实际工程案例，借助Google地图进行选线工作，并利用Bentley Hammer V8i软件建立模型进行水锤计算，通过对方案定线和水锤计算及防护等设计要点进行分析，为后续工程建设提供一定的技术支持。

1工程概况某煤矿位于山西省中部，紧邻国家二级水源保护区———汾河一库，属于保护汾河水源地，煤矿矿井水要求实现零排放。

然而处理后的矿井水回用后仍有余量，约为5000~6000m3/d，处理后的多余水将输送至30km外的铁矿进行再生水利用。

该工程最高日输水规模为7200m3/d，日变化系数K d取1.2。

2方案定线传统的选线工作往往需要设计人员长时间的野外踏勘，工作强度高、选线难度大。

得益于电子地图的发展，Google地图具有强大的地图信息和高程刘浩.长距离输水工程应用案例及设计要点[J].净水技术,2020,39(s1):184-188.LIU H.Design case and design considerations of long-distance water conveyance project[J].Water Purification Technology,2020,39 (s1):184-188.长距离输水工程设计案例及设计要点刘浩（煤炭工业太原设计研究院，山西太原030001）摘要长距离输水工程因距离长易受复杂地形影响，设计难度大。

长距离输水工程中定线工作和水锤防护等问题需要重点考虑。

文中结合实际工程案例，借助Google地图进行选线工作，利用Bentley Hammer V8i软件建立模型进行水锤计算，并模拟出采取水锤消除措施后的水锤变化。

山区长距离输水管道设计施工技术探讨随着城市化进程的加快和人口的不断增加，对于水资源的需求也日益增长。

在一些山区地区，由于地形的原因，水资源并不丰富，为了满足当地居民的生活用水需求，就需要进行长距离输水。

而长距离输水管道的设计施工技术就显得尤为重要。

一、设计技术1. 地形测量：首先需要对山区的地形进行测量，明确起点和终点的高差和距离。

通过测量，确定输水管道的走向、高程和隧道的位置。

2. 输水管道选择：在山区地形复杂，地质条件恶劣的情况下，选择合适的输水管道至关重要。

一般可以选择钢管、混凝土管道或者HDPE管道等。

需要考虑管道的耐压性能、抗风雪能力和防腐蚀能力。

3. 施工工艺：针对山区地形的复杂性，需要设计合理的施工工艺，包括挖掘、铺设、焊接、压力测试等环节。

同时需要考虑使用相关设备如吊装设备、隧道施工设备等。

4. 安全防护：在设计输水管道的过程中，需要考虑到山区的自然环境如地震、滑坡等自然灾害，因此需要加强对输水管道的安全防护措施。

二、施工技术1. 隧道工程施工：在山区长距离输水管道设计中，隧道工程是不可或缺的一部分。

需要实施合理的隧道掘进技术，包括爆破、钻孔、支护等技术。

2. 管道铺设：管道铺设是输水管道施工的关键环节，需要在山区复杂地势中进行合理的铺设，同时要考虑到地质条件、涌水等问题。

3. 管道连接：对于长距离输水管道而言，管道连接是一个复杂的问题。

需要选择适合的连接方式，并进行有效的密封，以确保输水管道的稳定运行。

4. 管道防腐：在山区地势复杂、气候多变的情况下，输水管道容易受到腐蚀影响。

需要对输水管道进行有效的防腐处理，以延长其使用寿命。

5. 管道试压：在输水管道施工完成后，需要进行有效的试压工作，以测试管道的密封性能和耐压性能。

山区长距离输水管道的设计施工技术需要考虑到地形复杂、气候恶劣等因素，需要进行科学合理的设计和施工。

在实际工作中，需要充分发挥专业人员的技术优势，确保输水管道的安全运行，为山区居民供水提供保障。

长距离输水管道工程的设计要点分析现代社会中城市规模变得越来越大，大型城市、超大型城市、卫星城市群等城市类型正成为城市建设的主流。

城市原有附近的水源已经远远满足不了城市发展建设的需要。

长距离输水管道工程正成为城市解决用水困境的主要方法。

本文主要从设计环节的关键节点出发，研究分析相关技术问题。

标签：长距离；输水管道；工程；设计要点新世纪以来，国家为解决西北部地区大型城市的用水困难，开展多项长距离输水管道建设，以此来缓解大城市用水荒和西北部地区气候干旱缺水的困境。

长距离输水管道建设在改善居民生活质量，促进城市发展建设、维护地区生态环境上发挥了重要作用。

一、长距离输水管道工程的方案设计（1）长距离输水管道途经的地质地理环境比较复杂，有山川河流、公路丘陵等，也可能遇到沼泽、湿地等特殊的地质情况，所以在长距离输水管道工程方案的设计中，要坚持科学、安全、合理、性价比高的原则，结合地质地貌的实际情况做好输水方案的设计工作。

（2）输水管道的输水方式主要有两种，一种是重力输水，从高处引水，利用地势的自然高差，进行输水。

一种是加压输水，由于水源地地势较低，需要加压后进行原水的输送。

在长距离输水管道建设中，经常采用的是这两种方式相结合的办法。

要充分考虑地形地貌的变化，既发挥重力输水节约成本的优势，又要考虑管理上的难度，不要舍近求远，在管理里程上增加过多的成本。

（3）在加压输水时，要结合输水管线的长度、自然地势高差情况以及地形因素的影响，做好工程施工方案的前期设计工作。

如果输水管道起、终点高差较大的情况下，可不仅仅采用单级输水的方式，这种方式会带来水泵扬程、功率过高，输水管道承压等级增大，从而提高工程建设投资，同时也会增加输水管道沿线管件压力等级，增大管线建设及维护成本。

在这种情况下，建议考虑多级加压输水方式，为长距离输水管道进行分阶段增压，这样不仅可降低水泵扬程及功率，同时可降低管道承压等级，节省投资。

二、长距离输水管道工程的线路设计（1）选择输水管道的输送线路，要尽量选择线路长度短，途中地质地理条件较好的路线。
