长距离输水管道工程的设计要点分析

建材发展导向2018年第03期126长距离输水管道被广泛用于用水系统改造中。

为减少输水线路中的水力损耗，避免原水的二次污染，大口径输水管道或暗渠输水是引水工程中采用的主要措施。

目前大型现浇混凝土暗渠施工难度较大，渠道的沉降缝处理也较困难，因地基不均匀沉降引起的止水带漏水，在工程建成后维修麻烦，而且渠道的施工周期较长，投资高，因此，可优先考虑采用管道输水。

1　长距离输水管道常遇到的问题一是输水距离过长，尤其输送的原水常常造成管内堵塞现象；二是长距离输水一般考虑双管敷设，但有些未考虑联通管，导致单管发生事故，则整条管路无法使用；三是未进行水锤影响分析，导致管道经常爆管；四是管道防腐未做好，经常容易腐蚀；五是管道排气设置不合理，导致产生气阻；六是减压措施不合理导致爆管。

2　管径确定长距离输水管道由于管道较长，管径对管道工程投资的影响很大，因此，选择合理的管径，是长距离输水管道工程设计中一项十分重要的工作。

管径增大的优点是管路阻力减小，可降低电耗量与年运行费用，而管径减小，虽然管道的一次性投资降低，但管路阻力增大，年耗电量和年运行费用增加。

现以实例设计如下：该地拟建新水厂分三期建设，一期规模10万m 3/d，二期规模20万m 3/d，三期规模30万m 3/d。

根据供水规模测算，可供选择的管径有DN1400、DN1600和DN1800，分别计算管道流速和水头损失如下。

（考虑管线输送距离较长，自用水系数+漏失率之和取为1.15）。

考虑到工程一次建设可以兼顾水厂一、二、三期的运行要求，DN1400管道在水厂达到三期规模时，管道总水头损失过大，取水泵扬程过高，DN1800管道在水厂一期水量较低时，管道内水流流速过低，容易沉积泥沙，因此采用DN1600的管径是较为合理的。

3　输水管材3.1　管材的要求根据工程任务，输水管道材质需满足如下要求：（1）较高的密封性能，本工程输水管采用压力输水，因此输水管道需要良好的密封性能。

长距离输水管道的安全设计与运行管理随着城市化进程的加速和水资源紧缺的问题日益凸显，长距离输水管道已经成为了国家重点建设的项目之一。

长距离输水管道主要用于城市供水、工业用水、农业灌溉等用途，其安全性、可靠性和稳定性的保障至关重要。

因此，本文旨在阐述长距离输水管道的安全设计与运行管理方面的问题。

一、管道建设时的安全设计1.选址选址是长距离输水管道建设的首要任务，选址之前应进行必要的风险评估和地质勘察，考虑到地质条件、水利工程、环境保护、社会稳定等综合因素，合理确定满足水量和水质要求的最佳输送方案和输水管道的经过地区和路线。

2.管道设计长距离输水管道在设计时应考虑流体力学、结构力学、地质和环境等复杂因素的综合作用，从而确定相应的材料与设计方案。

例如：对于地质条件较复杂的地区可以采用埋地管道，对于管道穿越水体时应考虑对水生生态系统的影响，应采用越过和漂浮管道等技术，以减少对生态环境的影响。

3.安全管理在管道设计时，应考虑到各种不同情况下的安全设施，例如：防洪、防泄漏、防地震等。

对于在活动区域内的输水管道，应预留足够的安全通道，以便随时进行管道维护和管理。

二、管道建成后的安全管理1.巡检和维护在管道建设完成之后,应常规地进行巡检和维护。

针对紧急情况进行相关的预案制定和应急措施的规范化管理。

在巡检中应重点检查管道防护设施是否完整，管道周围是否存在任何外力影响，如车辆、建筑物、工地等。

2.安全培训管道的建设和维护需要大量的人员参与，这些人员必须接受专业的管道安全培训，掌握相关安全知识和技能。

并建立岗位责任制和安全考核制度，对存在安全隐患的人员进行严肃处理。

3.管道检测和监控建立管道安全监控系统，对长距离输水管道进行定期检测和监测。

通过对管道的温度、压力、流量等重要参数的检测，及时发现可能的故障和漏洞，并进行修复。

此外，建立漏损监测系统，对漏损现象进行实时监控和分析,及时了解漏污位置和损失情况，最大限度减少损失。

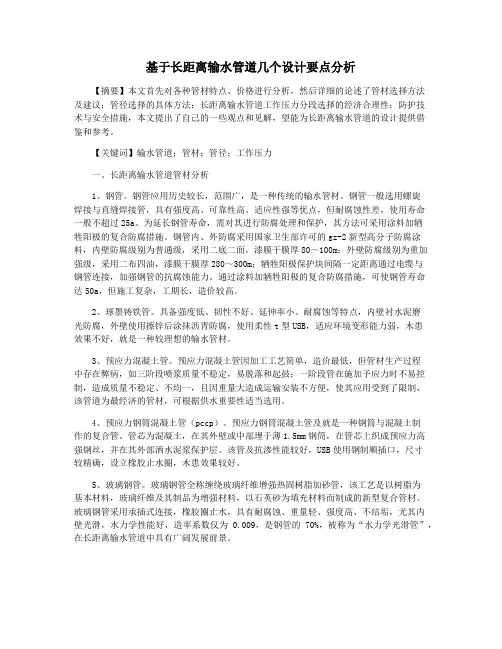

基于长距离输水管道几个设计要点分析【摘要】本文首先对各种管材特点、价格进行分析，然后详细的论述了管材选择方法及建议；管径选择的具体方法；长距离输水管道工作压力分段选择的经济合理性；防护技术与安全措施，本文提出了自己的一些观点和见解，望能为长距离输水管道的设计提供借鉴和参考。

【关键词】输水管道；管材；管径；工作压力一、长距离输水管道管材分析1、钢管。

钢管应用历史较长，范围广，是一种传统的输水管材。

钢管一般选用螺旋焊接与直缝焊接管，具有强度高、可靠性高、适应性强等优点，但耐腐蚀性差，使用寿命一般不超过25a。

为延长钢管寿命，需对其进行防腐处理和保护，其方法可采用涂料加牺牲阳极的复合防腐措施。

钢管内、外防腐采用国家卫生部许可的gz-2新型高分子防腐涂料，内壁防腐级别为普通级，采用二底二面，漆膜干膜厚80～100m；外壁防腐级别为重加强级，采用二布四油，漆膜干膜厚280～300m；牺牲阳极保护块间隔一定距离通过电缆与钢管连接，加强钢管的抗腐蚀能力。

通过涂料加牺牲阳极的复合防腐措施，可使钢管寿命达50a，但施工复杂，工期长，造价较高。

2、球墨铸铁管。

具备强度低、韧性不好、延伸率小、耐腐蚀等特点，内壁衬水泥磨光防腐，外壁使用擦锌后涂抹沥青防腐，使用柔性t型USB，适应环境变形能力弱，木患效果不好，就是一种较理想的输水管材。

3、预应力混凝土管。

预应力混凝土管因加工工艺简单，造价最低，但管材生产过程中存在弊病，如三阶段喷浆质量不稳定，易脱落和起鼓；一阶段管在施加予应力时不易控制，造成质量不稳定、不均一，且因重量大造成运输安装不方便，使其应用受到了限制，该管道为最经济的管材，可根据供水重要性适当选用。

4、预应力钢筒混凝土管（pccp）。

预应力钢筒混凝土管及就是一种钢筒与混凝土制作的复合管。

管芯为混凝土，在其外壁或中部埋于薄1.5mm钢筒，在管芯上织成预应力高强钢丝，并在其外部洒水泥浆保护层。

该管及抗渗性能较好，USB使用钢制顺插口，尺寸较精确，设立橡胶止水圈，木患效果较好。

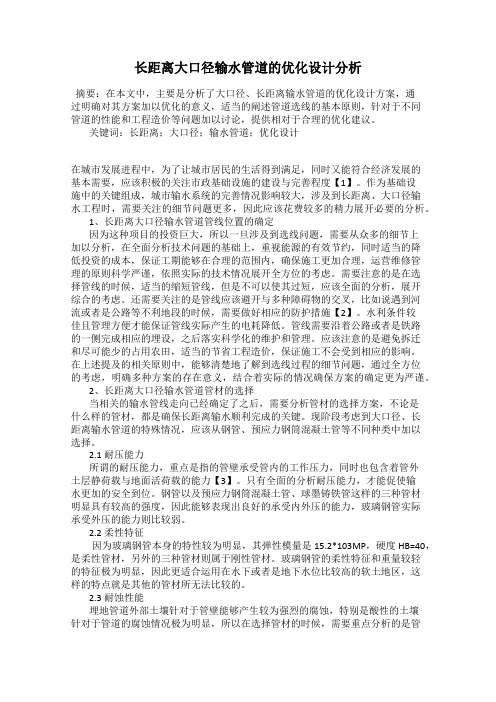

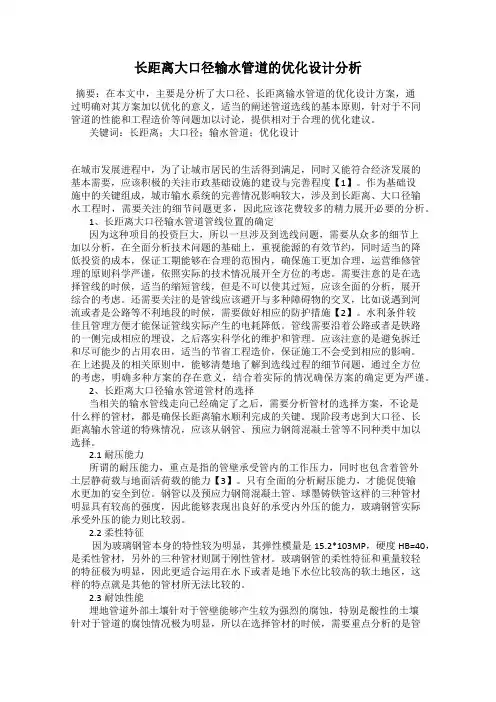

长距离大口径输水管道的优化设计分析摘要：在本文中，主要是分析了大口径、长距离输水管道的优化设计方案，通过明确对其方案加以优化的意义，适当的阐述管道选线的基本原则，针对于不同管道的性能和工程造价等问题加以讨论，提供相对于合理的优化建议。

关键词：长距离；大口径；输水管道；优化设计在城市发展进程中，为了让城市居民的生活得到满足，同时又能符合经济发展的基本需要，应该积极的关注市政基础设施的建设与完善程度【1】。

作为基础设施中的关键组成，城市输水系统的完善情况影响较大，涉及到长距离、大口径输水工程时，需要关注的细节问题更多，因此应该花费较多的精力展开必要的分析。

1、长距离大口径输水管道管线位置的确定因为这种项目的投资巨大，所以一旦涉及到选线问题，需要从众多的细节上加以分析，在全面分析技术问题的基础上，重视能源的有效节约，同时适当的降低投资的成本，保证工期能够在合理的范围内，确保施工更加合理，运营维修管理的原则科学严谨，依照实际的技术情况展开全方位的考虑。

需要注意的是在选择管线的时候，适当的缩短管线，但是不可以使其过短，应该全面的分析，展开综合的考虑。

还需要关注的是管线应该避开与多种障碍物的交叉，比如说遇到河流或者是公路等不利地段的时候，需要做好相应的防护措施【2】。

水利条件较佳且管理方便才能保证管线实际产生的电耗降低。

管线需要沿着公路或者是铁路的一侧完成相应的埋设，之后落实科学化的维护和管理。

应该注意的是避免拆迁和尽可能少的占用农田，适当的节省工程造价，保证施工不会受到相应的影响。

在上述提及的相关原则中，能够清楚地了解到选线过程的细节问题，通过全方位的考虑，明确多种方案的存在意义，结合着实际的情况确保方案的确定更为严谨。

2、长距离大口径输水管道管材的选择当相关的输水管线走向已经确定了之后，需要分析管材的选择方案，不论是什么样的管材，都是确保长距离输水顺利完成的关键。

现阶段考虑到大口径、长距离输水管道的特殊情况，应该从钢管、预应力钢筒混凝土管等不同种类中加以选择。

供水工程长距离输水管道设计要点浅述摘要：水作为城市社会运作的最主要资源.而给排水工程薛需要将其供应到域市的各个主要供水地点.而各个供水地点之间和给排水工程间的距离也是不同的.如果距离过大.则必须采用远距离输浆管道设计来满足供给水需求而远距离的输浆管道由于规格很大，所面益的许多问何题，在短途管网当中都能够被避免，使得远长距膏离输浆管道的设计往往和短途管网设计中有所不同.因此本篇将根据实际情况，对远长距离稔水管网设计的重点问题加以分析。

关键词：供水工程；长距离输水管道；设计要点分析引言：远距离输浆管网规格很大.相应涵盖面较为普遍.代表其所面对的情况较为复杂.很多情况条件都会对其水资源供应有效性产生影响.所以为保证供应有效性.理论上远距离输浆管网工程设计要规避相应影响.但为了在具体匸设中实现这一理论要求，还需要事先做出正确的方案设计c由此表明远距离输浆管道工程方案设计的必要性.有关部门必须为此保持关注1、案例简介和设计特点1.1案例帆述某地距离的输水管道工程主要包括两个部分.即拿水匸工程、输水管线匸工程.其拿水的施工规格均为5万m3/d，位处当地的二个水库周围：该工程项目为在二座水电站中单独建立的地下水泵站，排水泵站工程土建规模均按五万m3/d施工、机械设备均按二点五万m3/d配置；输水管道线路工程为远期的一次性工程：DN1200L=34.5km/根（1根）.1.2实例工程为长距离的输浆管线工程设计要求根据实际的施工情况进行分析，我们需要对生活用水的源头安全、降低施工成本、施工埋模面积合理、并且在确保质量中同时需要考虑施工效率、工程管理复杂度、生活能耗等因素，并适当引入新科技，以改善工程建设质量.并达到自行取水、供电模式。

2、实例的工程设计难点2.1环境因素本次工程所接触的自然环境条件相对比较复杂，一般可以包括都市环境、以及郊外自然环境在城市环境当中，若依照短距离管线设计方式，就可以造成长距离管线的局部裸露于外.很容易引起人为损伤，导致工程质址下降，若选择了全段地埋模式，则难免会受到另外管线的影响.两者间往往存有着矛盾.从而也为设计工作带来了困推；在野生环境中，全段地埋管理模式有着优越适应性，但由于野生存有许多野生植被、哺乳动物.此时的水管可能会被植物根部所环绕或是被哺乳动物哨咬，而造成水管的缺损问题。

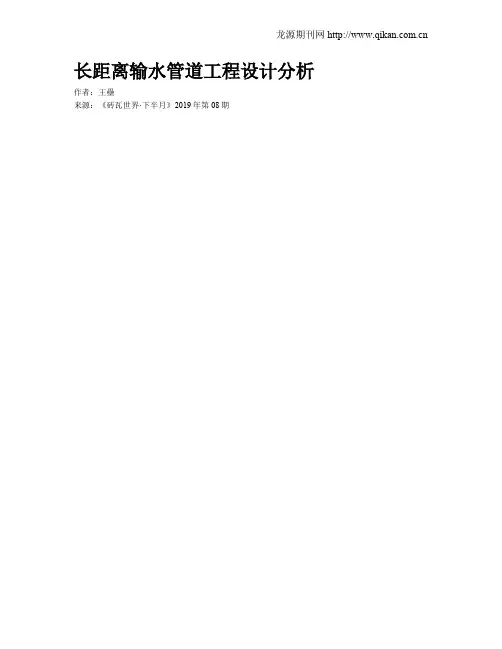

长距离输水管道工程设计分析作者：王壘来源：《砖瓦世界·下半月》2019年第08期摘要：在水库供水工程中，长距离输水管道应用广泛。

输水管道的建设质量会对供水工程项目的施工、运行成本及效果产生很大影响。

对此，本文以五谷溪水库工程为研究对象，对输水管线的工程设计要点进行详细探究，以期为类似工程提供借鉴。

关键词：水库工程;输水管道;结构设计目前，社会经济快速发展，水资源短缺问题日益突出，水库工程建设数量及规模逐渐扩大，在发展经济用水，改善民生和生态环境方面发挥重要作用。

与此同时，管道输水距离越来越长，合理选用长距离输水管道模式对改变传统分割供水局面，对水资源进行科学合理分配，保障供水稳定性方面具有决定性作用。

因此，对长距离输水管道规划设计进行详细研究具有十分重要的现实意义。

一、线路布置原则（1）选线尽可能避开村寨和人口密集区，线路布置尽量避开不良地形地质段。

（2）线路布置应满足技术可行、经济合理的原则。

（3）线路要尽可能短、顺直规整，尽量避免起伏过大，以减少水头差和工程量。

（4）线路尽可能沿现有公路布置，便于管道运输、施工及后期运维。

（5）合理利用已建桥梁、涵洞跨越（穿越）河道和公路。

二、管材比选输水管材选择是管道设计中极为重要的部分，应坚持因地制宜及经济适用原则。

常见输水管材主要有钢管、球墨铸铁管、聚乙烯塑料管（PE管）、钢筋混凝土管及夹砂玻璃钢管等。

钢筋混凝土管由于管道较重，运输、施工及后期维护不便，使用寿命短，且承受内压能力小（不大于1.2MPa）等缺点，在现有工程中已使用较少。

钢管的优点是强度高，承受内水压力高，敷设方便，适应地形能力强;缺点是刚度小，易变形，衬里及外防腐要求严，造价很高，使用寿命短。

球墨铸铁管的优点是承受内水压力高（可达到3.0MPa），延伸率、刚度、抗拉强度均较大，管件规格齐全，能适应各种安装需要，耐腐蚀能力强;缺点是小管径造价较高。

使用寿命一般为50年。

夹砂玻璃钢管的优点是糙率较小，输送流体水头损失小，重量轻，抗腐蚀能力强，易安装;缺点是管壁较薄，对基础与回填要求高，质地较脆，管材易破碎，承受外压能力差。

长距离重力流输水管道设计问题分析摘要：随着近年来我国城市化进程的不断加快，长距离重力流输水管道已经成为城市供水的重要组成部分之一。

随着长距离输水工程数量的增加，输水管道的设计、施工与使用也越来越受重视。

本文主要围绕长距离重力流输水管道的相关设计问题进行了讨论，期望能够推动我国长距离输水工程设计水平的提升，为广大设计人员提供参考与借鉴。

关键词：长距离；重力流；输水管道；设计；问题在长距离输水工程水量不断增加的今天，重力流输水工程已经成为其中重要的组成部分之一。

重力流输水管道有着节能、节点、成本低、运维简便等诸多优势。

重力流输水管道在应用的过程中对于高程有着一定的要求，要求地形高差必须能够满足相应的水头损失需要，并配置自由水头于管道末端，且地形坡降＞输水水力坡降。

长距离重力流输水管道在设计的过程中还存在着诸多问题需要重视，例如输水道路路线的设计、管道管材与管径的选择、水锤的防护等。

基于此，本文围绕长距离重力流输水管道的相关设计问题进行了讨论，具体内容如下。

1、工程概述甲工程管线总长30000m。

工程的末端土壤具有腐蚀性，施工难度相对较大。

工程的首端地势平坦，便于施工。

该工程的设计流量为3.00m3/s，上下浮动0.20m3/s。

该工程为重力流输水管道，高程差为162m。

甲工程在设计时，存在着落差集中于末端、管道出口处富余水头大的问题。

为了解决上述问题，设计人员在设计时选择了分段分压的方式进行处理。

该工程在建设时，分别选用了用DN1400球墨铸铁管道以及DN1600预应力钢筋混凝土管。

2、长距离重力流输水管道的布线原则管线的布置与走向将直接决定整个工程的投资金额与施工难度。

因此，在布置管线时，要提前做好管道沿线的调查工作，重点对地质、地貌、河流、公路、地下管道（输气管道、输油管道）进行调查。

拟定多种方案，通过比选选择可行性与经济性最好的方案。

在长距离重力流输水管道布线时，应该遵循以下原则：（1）布线时要尽可能避开大起伏、急转弯现象，选择直线缩短管线的长度，使供水系统的布局尽可能合理。

长距离输水管道设计中的若干问题探讨摘要：近年来，我国出现越来越多的长距离输水工程。

长距离输水模式打破了传统模式下不同区域条件分割的供水局面，将水资源重新分配。

长距离输水不仅有效解决了饮用水源的水质水量问题，同时还带动了供水产业的发展，促使大型供水企业的形成。

长距离输水对保障城市供水安全、促进各产业经济发展都起到了积极作用。

长距离输水管道的设计是否合理，对整个输水工程的投资、建设、运营管理等方面的影响都极大。

合理的管道设计不仅可以减少工程投资，还对整个输水系统的安全运行有重要作用。

关键词：长距离；输水管道；设计一、长距离输水管道管线的选择在城市用水和农田灌溉的输水系统中，输水管道承担着输送水的任务，由于管线长，需要的投资大，这就需要在选择管线时，实地勘测要细，主要有以下：总体来说，在选择管线时，应尽量选择线路短、造价经济、起伏小、工程量小的线路；在管线的选择时，难免会因为管线而对有些建筑进行拆迁，因此，应尽量减少拆迁；对于管线的选择，不仅要考虑到眼前利益，还应考虑到长远利益；对于管线的走向，其位置应尽量与城市的规划要求相一致，尽可能按照现有的道路或规划道路敷设；充分利用水位高差，如果条件允许，可以考虑重力流输水；线路经历的地形越复杂，就会增加施工的难度和成本，因此，应尽量避免穿越山脊、河谷、沼泽泄洪、铁路等地区。

在在输水管道的选取上，应先在地形图上布线，然后再进行实地踏勘。

严格遵循选线的原则，在设计的过程中，可以设计两条线路，也可以将这两条线路细分为若干个线路，但是都应考虑穿越村庄、引桥、机井等地区，在选择路线后，还应对其进行反复的测量、比较、踏勘，然后确定出最经济、最简便的方案。

二、长距离输水管道管材的选择随着我国城市化的进程不断加快，城市中的生活用水和工业用水需求量都有很大的提高，这就给城市的用水带来了很大的压力，长距离输水工程能够有效的解决这一问题。

目前，我国在输水管道的新材料和新技术上有了很大的进步。

提升长距离输水管线设计运行效率的方法提升长距离输水管线设计运行效率的方法长距离输水管线是现代工程中常见的一种输水方案，它的设计和运行效率对于保证水资源的有效利用和满足人们日常用水需求至关重要。

本文将介绍一些提升长距离输水管线设计和运行效率的方法，希望能为相关工程师和决策者提供一些有益的指导。

第一步：确定水源和送水目的地在设计长距离输水管线之前，首先需要确定水源和送水目的地。

水源的选择应该考虑水质、水量和稳定性等因素，以确保输送的水资源符合要求。

送水目的地的确定则需要考虑人口数量、用水需求以及未来的扩展计划等因素。

第二步：确定输水管线的路径确定输水管线的路径是设计过程中的关键步骤。

应综合考虑地形地貌、地质条件、环境保护和社会因素等因素。

选择最优路径可以降低工程建设成本，并减少对自然环境的影响。

第三步：合理选择输水管线材料输水管线的材料选择直接影响到其设计和运行效率。

材料应具有耐腐蚀、耐压力、耐磨损和低摩阻系数等特点，以减少输水过程中的能量损失和维护成本。

常见的输水管线材料包括钢管、塑料管和混凝土管等。

第四步：合理确定输水管线的直径和流速输水管线的直径和流速是设计和运行效率的关键参数。

管线直径应根据输水量、输水距离和水质等因素进行合理确定。

过大的管径会增加建设成本，而过小的管径则会增加流阻。

此外，流速的选择也应考虑输水管线的稳定性和能量损失。

第五步：优化输水管线的泵站布置在长距离输水管线中，泵站的布置对于输水效率和能耗有着重要影响。

应合理确定泵站的位置和数量，以减小泵站之间的压力损失和能源浪费。

通过适当调整泵站的运行策略，如启用变频调速、采用多泵组合等方式，可以进一步提升输水效率。

第六步：加强管线维护与管理管线的维护与管理对于长期保持输水效率至关重要。

定期检查和维修管线，及时清除管道内的积泥和堵塞物，确保输水通畅。

同时，建立完善的监测和管理系统，实时监测输水管线的运行状态，及时发现并解决问题，有助于提高输水效率和延长使用寿命。

山区长距离输水管道设计施工技术探讨随着城市化进程的加快和人口的不断增加，对于水资源的需求也日益增长。

在一些山区地区，由于地形的原因，水资源并不丰富，为了满足当地居民的生活用水需求，就需要进行长距离输水。

而长距离输水管道的设计施工技术就显得尤为重要。

一、设计技术1. 地形测量：首先需要对山区的地形进行测量，明确起点和终点的高差和距离。

通过测量，确定输水管道的走向、高程和隧道的位置。

2. 输水管道选择：在山区地形复杂，地质条件恶劣的情况下，选择合适的输水管道至关重要。

一般可以选择钢管、混凝土管道或者HDPE管道等。

需要考虑管道的耐压性能、抗风雪能力和防腐蚀能力。

3. 施工工艺：针对山区地形的复杂性，需要设计合理的施工工艺，包括挖掘、铺设、焊接、压力测试等环节。

同时需要考虑使用相关设备如吊装设备、隧道施工设备等。

4. 安全防护：在设计输水管道的过程中，需要考虑到山区的自然环境如地震、滑坡等自然灾害，因此需要加强对输水管道的安全防护措施。

二、施工技术1. 隧道工程施工：在山区长距离输水管道设计中，隧道工程是不可或缺的一部分。

需要实施合理的隧道掘进技术，包括爆破、钻孔、支护等技术。

2. 管道铺设：管道铺设是输水管道施工的关键环节，需要在山区复杂地势中进行合理的铺设，同时要考虑到地质条件、涌水等问题。

3. 管道连接：对于长距离输水管道而言，管道连接是一个复杂的问题。

需要选择适合的连接方式，并进行有效的密封，以确保输水管道的稳定运行。

4. 管道防腐：在山区地势复杂、气候多变的情况下，输水管道容易受到腐蚀影响。

需要对输水管道进行有效的防腐处理，以延长其使用寿命。

5. 管道试压：在输水管道施工完成后，需要进行有效的试压工作，以测试管道的密封性能和耐压性能。

山区长距离输水管道的设计施工技术需要考虑到地形复杂、气候恶劣等因素，需要进行科学合理的设计和施工。

在实际工作中，需要充分发挥专业人员的技术优势，确保输水管道的安全运行，为山区居民供水提供保障。
