电工电子技术第一单元-自测练习测验题目与答案

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

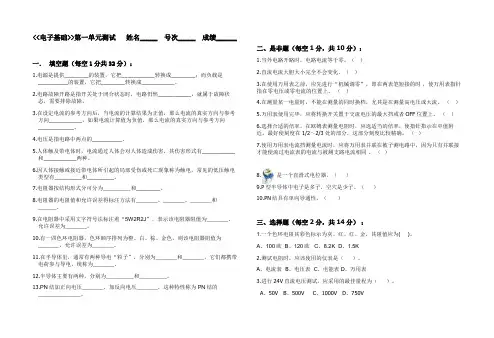

<<电子基础>>第一单元测试姓名_____ 号次_____ 成绩______一．填空题（每空1分共32分）：1.电源是提供________的装置，它把___________转换成________；而负载是__________的装置，它把________转换成___________。

2.电路故障开路是指开关处于闭合状态时，电路仍然___________，就属于故障状态，需要排除故障。

3.在设定电流的参考方向后，当电流的计算结果为正值，那么电流的真实方向与参考方向___________，如果电流计算值为负值，那么电流的真实方向与参考方向____________。

4.电压是指电路中两点的__________。

5.人体触及带电体时，电流通过人体会对人体造成伤害，其伤害形式有___________和___________两种。

6.因人体接触或接近带电体所引起的局部受伤或死亡现象称为触电，常见的低压触电类型有_________和_________。

7.电阻器按结构形式分可分为_________和________。

8.电阻器的电阻值和允许误差得标注方法有_______、_______、_______和______。

9.在电阻器中采用文字符号法标注着“5W2R2J”，表示该电阻器阻值为_______，允许误差为_______。

10.有一四色环电阻器，色环顺序排列为橙、白、棕、金色，则该电阻器阻值为_______，允许误差为_______。

11.在半导体里，通常有两种导电“粒子”，分别为_______和_______，它们都携带电荷参与导电，统称为_______。

12.半导体主要有两种，分别为_________和_________。

13.PN结加正向电压_______，加反向电压_______，这种特性称为PN结的______________。

二、是非题（每空1分，共10分）：1.当外电路开路时，电路电流等于零。

C、PA1和PA2的读数增大； D、PA1读数减少，PA2读数不变。
3、根据戴维南定理如图 所示的等效电流内阻RAB为（ ）
A、 K B、 K C、3K
4、如图 电路所示，A、B、C三灯相同，当SA合上瞬间（ ）
A、A灯最亮B、B灯最亮
C、C灯最亮D、A、B、C三灯一样亮
5、如图 所示三相电源或电压为380V，Ru=Rv=Rw=10，则电压表和电流表的读数分别为（ ）
A、只含有放大了交流信号
B、只含有直流静态电压
C、既有直流静态电压又有交流信号电压
20、影响放大器工作点点稳定的主要因素是（ ）
A、偏置电阻的阻值 B、负载的变化 C、交流旁路电容的容量 D、温度
21、负反馈改善了放大器的性能，但使放大电路的放大信数（ ）
A、降低 B、不变 C、增加 D、不确定
22、下列电路中，具有记忆、计数功能的电路是（ ）
4、同一组三相对称负载，联成三角形，接到三相电源上，与联成星形接到同一电源上作一比较，I相△=I相y, I线△=I相y。
5、常见的触电原因有三种：、、。
6、将电气设备在正常情况下不带电的金属外壳或构架，与联接，称作保护接地。而将电气设备在正常情况下不带电的金属外壳或构架，与联接，叫保护接零。
7、变压器的工作原理实质上是吸收电源能量，通过，而输出电能的它起的只是的作用。
17、为保证机床操作者的安全，机床照明灯的电压应选（ ）
A、380VB、220VC、110VD、36V以下
18、当硅稳压二极管稳压电路输出电流不够时，应该采用下面（ ）种做法。
A、将两制相同型号的稳压二极管串联。
B、将两制相同型号的稳压二极管并联。
C、更换一只稳压值相同，功率更大的二极管。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。
