电气符号和电子符号电线电线代表传导电流的导体。
也称为电源线或电线或电线。
连接线表示两根导线的连接。
点表示连接点。
未连接的电线表示两条未连接的电线/导体。
输入总线代表输入或传入数据的总线。
输出总线表示输出或传出数据的总线。
起点或终点表示起点或终点。
总线线路表示连接在一起形成总线线路的许多导体。
开关按钮（常开）当按下按钮时，该开关处于ON 状态，否则处于OFF 状态。
按钮（常闭）该开关最初处于ON 状态。
释放后将进入OFF 状态。
SPST开关单刀单掷简称SPST。
这充当开/关开关。
极定义了它可以连接的电路数量，而投掷定义了极连接的位置数量。
SPDT开关双刀DPDT 开关单刀双掷简称SPDT。
该开关通过调整其位置允许电流在两个方向中的任意一个方向流动。
单掷开关双刀单掷简称DPST。
该开关可以同时驱动两个电路。
双刀双掷是DPDT 的完整形式。
这样可以通过改变位置来连接四个电路。
继电器开关这代表继电器开关。
这可以使用施加到线圈的直流电压来控制交流负载。
消息来源交流电源直流电源恒流源这代表电路中的交流电源。
这代表直流电源。
它将直流电源应用于电路。
该符号代表提供恒定电流的独立电流源。
受控电流源它是一个依赖电流源。
通常取决于其他来源（电压或电流）。
受控电压源它是一个依赖电压源。
通常取决于其他来源（电压或电流）。
单节电池为电路提供电源。
多节电池多个单节电池或单个大节电池的组合。
电压通常较高。
波浪发生器正弦波发生器代表正弦波发生器。
脉冲发生器表示脉冲或方波发生器。
三角波发生器代表三角波发生器。
地面符号地线相当于理论0V，用作零电位参考。
这是完美导电地球的潜力。
信号地测量信号的参考点。
由于电路中的电压降，电路中可能存在多个信号地。
底盘接地它充当用户和电路之间的屏障，防止触电。
固定电阻器是一种阻止电路中电流流动的器件。
这两个符号用来表示固定电阻。
变阻器它是一个两端可变电阻器。
Preset微型可变电阻它是一个微型可变电阻。
常见电气符号
1、电压：常用V表示，全称为伏特；电压表常用：PV表示；电压继电器常用：KV表示；
2、电流：一般用字母A表示；电流表：用字母PA表示；电流继电器：用字母KA表示；
3、火线：交流电火线一般用L表示，若为三项电源一般为L1、L2、L3或A、B、C三相；
4、零线：常用N字母表示；颜色一般为蓝色；
5、地线：常用PE或E表示为接地；颜色一般为黄绿或黑色；
6、正极：直流电正极一般用VCC或+号表示，颜色一般标注为红色；
7、负极：直流电负极一般用GND表示；颜色一般标注为黑色；
8、直流电：常用字母DC表示为直流电；
9、交流电：常用字母AC表示为交流电：
10、输入：一般用字母NI表示为输入端口；
11、输出：一般用字母OUT表示为输出端口；
12、启动：常用字母ST 表示为启动；
13、停止：常用字母STP表示为停止；
14、断开：常用OFF表示断开；
15、复位：常用REN表示为复位；
16、动力柜：一般配电系统动力柜常用AP表示，应急动力柜常用APE 表示。
动力柜主要为水泵、电梯、机床、流水线等动力设施设备提供供电。
17、照明柜：一般配电系统照明箱常用AL表示，应急照明箱常用ALE 表示。
照明箱（柜）主要为控制照明灯具作用。
18、无功表：一般用字母PR表示；
19、功率因数：常用PW表示，功率因数为视在功率与有功功率的比值，通过补充功率因数减少无功功率，提升设备使用效率。

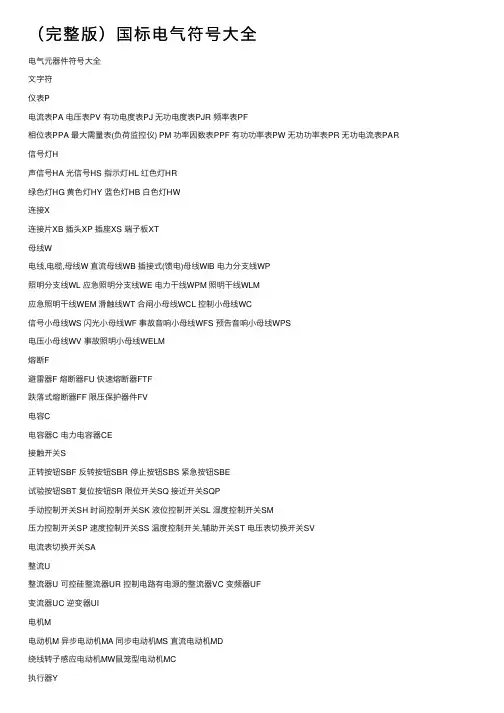

（完整版）国标电⽓符号⼤全电⽓元器件符号⼤全⽂字符仪表P电流表PA 电压表PV 有功电度表PJ ⽆功电度表PJR 频率表PF相位表PPA 最⼤需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW ⽆功功率表PR ⽆功电流表PAR 信号灯H声信号HA 光信号HS 指⽰灯HL 红⾊灯HR绿⾊灯HG 黄⾊灯HY 蓝⾊灯HB ⽩⾊灯HW连接X连接⽚XB 插头XP 插座XS 端⼦板XT母线W电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电⼒分⽀线WP照明分⽀线WL 应急照明分⽀线WE 电⼒⼲线WPM 照明⼲线WLM应急照明⼲线WEM 滑触线WT 合闸⼩母线WCL 控制⼩母线WC信号⼩母线WS 闪光⼩母线WF 事故⾳响⼩母线WFS 预告⾳响⼩母线WPS电压⼩母线WV 事故照明⼩母线WELM熔断F避雷器F 熔断器FU 快速熔断器FTF跌落式熔断器FF 限压保护器件FV电容C电容器C 电⼒电容器CE接触开关S正转按钮SBF 反转按钮SBR 停⽌按钮SBS 紧急按钮SBE试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP⼿动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM压⼒控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流U整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF变流器UC 逆变器UI电机M电动机M 异步电动机MA 同步电动机MS 直流电动机MD绕线转⼦感应电动机MW⿏笼型电动机MC执⾏器Y电动阀YM 电磁阀YV 防⽕阀YF 排烟阀YS电磁锁YL 跳闸线圈YT 合闸线圈YC ⽓动执⾏器YPA,YA 电动执⾏器YE电阻R电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS频敏变阻器RF 限流电阻器RC电感L感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空⽓调节器EV 电加热器加热元件EE 转换器B光电池,热电传感器B 压⼒变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM图⽂符。
常用的电气图形符号1. 电源符号•普通电源符号：用于表示交流电源和直流电源。
交流电源符号是一个波浪线和一个加号，直流电源符号是一个直线和一个加号。
•电池符号：用于表示电池或蓄电池。
电池符号是一个矩形，其中有两条线表示电极。
2. 电阻符号•固定电阻符号：用于表示固定的电阻。
电阻符号是一个波浪线，上面有一个斜线表示电阻的值。
•可变电阻符号：用于表示可调的电阻。
可变电阻符号是一个波浪线和一个箭头，箭头表示可调电阻的位置。
3. 电感符号•单线电感符号：用于表示单线电感。
单线电感符号是一个长方形，上面有一个带有箭头的直线。
•双线电感符号：用于表示双线电感。
双线电感符号是两个平行的线，上面有一个带有箭头的波浪线。
4. 电容符号•极板电容符号：用于表示极板电容。
极板电容符号是两个平行的线，中间有两个相互交叉的直线。
•可变电容符号：用于表示可调的电容。
可变电容符号是两个平行的线，中间有一个可移动的箭头。
5. 开关符号•普通开关符号：用于表示普通的开关。
普通开关符号是一个点和一个弯曲的线。
•双刀开关符号：用于表示双刀开关。
双刀开关符号是一个点和两个弯曲的线。
6. 跳闸开关符号•带弧线的跳闸开关符号：用于表示带弧线的跳闸开关。
带弧线的跳闸开关符号是一个带有弧线的弯曲线。
•不带弧线的跳闸开关符号：用于表示不带弧线的跳闸开关。
不带弧线的跳闸开关符号是一个弯曲线。
7. 接地符号•地线符号：用于表示地线。
地线符号是一个直线和一个斜线，下面有一个点连接到地面。
8. 传感器符号•光敏传感器符号：用于表示光敏传感器。
光敏传感器符号是一个带有箭头的黑色方框。
•温度传感器符号：用于表示温度传感器。
温度传感器符号是一个带有箭头的三角形。
9. 运算符号•加法器符号：用于表示加法器。
加法器符号是一个带有加号的三角形。
•减法器符号：用于表示减法器。
减法器符号是一个带有减号的三角形。
以上是电气工程常用的电气图形符号，掌握这些符号将有助于理解和绘制电气图纸。
电路图常用符号：AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

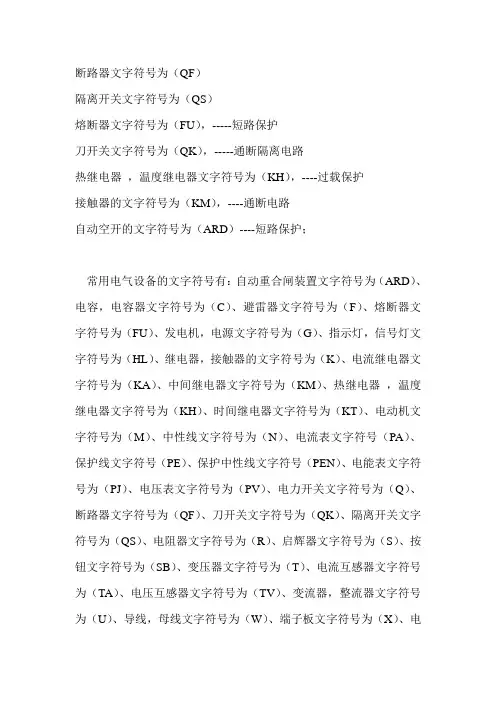

断路器文字符号为（QF）隔离开关文字符号为（QS）熔断器文字符号为（FU），-----短路保护刀开关文字符号为（QK），-----通断隔离电路热继电器，温度继电器文字符号为（KH），----过载保护接触器的文字符号为（KM），----通断电路自动空开的文字符号为（ARD）----短路保护；常用电气设备的文字符号有：自动重合闸装置文字符号为（ARD）、电容，电容器文字符号为（C）、避雷器文字符号为（F）、熔断器文字符号为（FU）、发电机，电源文字符号为（G）、指示灯，信号灯文字符号为（HL）、继电器，接触器的文字符号为（K）、电流继电器文字符号为（KA）、中间继电器文字符号为（KM）、热继电器，温度继电器文字符号为（KH）、时间继电器文字符号为（KT）、电动机文字符号为（M）、中性线文字符号为（N）、电流表文字符号（PA）、保护线文字符号（PE）、保护中性线文字符号（PEN）、电能表文字符号为（PJ）、电压表文字符号为（PV）、电力开关文字符号为（Q）、断路器文字符号为（QF）、刀开关文字符号为（QK）、隔离开关文字符号为（QS）、电阻器文字符号为（R）、启辉器文字符号为（S）、按钮文字符号为（SB）、变压器文字符号为（T）、电流互感器文字符号为（TA）、电压互感器文字符号为（TV）、变流器，整流器文字符号为（U）、导线，母线文字符号为（W）、端子板文字符号为（X）、电磁铁文字符号为（YA）、跳闸线圈，脱扣器文字符号为（YR）等SB(按钮开关):按下去导通，松开断开SA(控制开关):按下去一直导通对于初学弱电安装工程的网友，能够正确识别各种常用弱电线路的代码及其含义是很重要的。
一、型号代码含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y-预制型、一般省略，或聚烯烃护套FD-产品类别代号，指分支电缆。

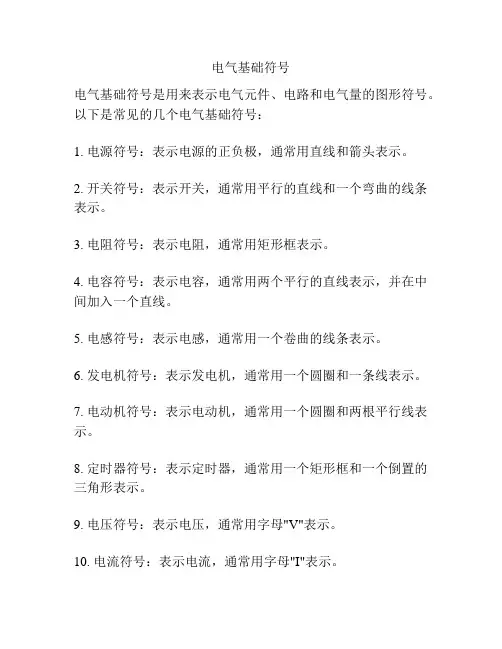

电气基础符号
电气基础符号是用来表示电气元件、电路和电气量的图形符号。
以下是常见的几个电气基础符号：
1. 电源符号：表示电源的正负极，通常用直线和箭头表示。
2. 开关符号：表示开关，通常用平行的直线和一个弯曲的线条表示。
3. 电阻符号：表示电阻，通常用矩形框表示。
4. 电容符号：表示电容，通常用两个平行的直线表示，并在中间加入一个直线。
5. 电感符号：表示电感，通常用一个卷曲的线条表示。
6. 发电机符号：表示发电机，通常用一个圆圈和一条线表示。
7. 电动机符号：表示电动机，通常用一个圆圈和两根平行线表示。
8. 定时器符号：表示定时器，通常用一个矩形框和一个倒置的三角形表示。
9. 电压符号：表示电压，通常用字母"V"表示。
10. 电流符号：表示电流，通常用字母"I"表示。
以上是一些常见的电气基础符号，实际上还有很多其他的符号，用来表示不同的电气元件和电路。
电气符号大全2 多级开关一般符号单线表示3 多级开关一般符号多线表示4KM 接触器在非动作位置触点断开5 接触器在非动作位置触点闭合6 负荷开关负荷隔离开关电气图用图形符号7 具有自动释放功能的负荷开关89QF断路器10QS隔离开关11FU 熔断器一般符号12FF跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB 按钮开关不闭锁22 旋钮开关、旋转开关闭锁23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合常开触点注:本符号也可用作开关一般符号29 动断常闭触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座内孔的或插座的一个极33 插头凸头的或插头的一个极34 插头和插座凸头的和内孔的35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表星号必须按规定予以代表62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器由一台积算仪表操作的66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计θ可由t代替70 转速表71 积算仪表、电能表星号必须按规定予以代替72 安培小时计73PJ 电能表瓦特小时表74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表转发器77 由电能表操纵的带有打印器材的遥测仪表转发器78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称7980 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路电力及照明用82 原电池或蓄电池。
×××电器符号大全×××KMQFQSFUFFPV PAPR PW PFPJ PJR128 烟129 易爆气体130 手动启动常用电气、仪表文字符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄。
电气设备符号大全
电气设备符号是电气工程师和技术人员在设计和安装电气系统时经常使用的符号。
这些符号代表不同的电气设备和元件，帮助人们快速理解电气图纸和布线图。
以下是一些常见的电气设备符号大全：
1. 电源和开关符号
- 直流电源：⏚
- 交流电源：⏚
- 单相电源：⏚
- 三相电源：⏚
- 开关：⏁
- 断路器：⏚
2. 信号和传感器符号
- 传感器：⚫
- 温度传感器：⨺
- 压力传感器：⨽
- 流量传感器：⩘
- 光电传感器：⦿
3. 电动机和马达符号
- 交流电动机：ⓐ
- 直流电动机：ⓓ
- 三相电动机：ⓑ
- 单相电动机：ⓒ
- 步进电机：⏚
4. 控制元件符号
- 开关：⎌
- 接触器：⊲
- 电磁铁：⧦
- 时间继电器：⥰
- PLC控制器：⨯
5. 连接器和端子符号
- 接地连接器：⏚
- 电缆连接器：⏚
- 端子排：⏚
- 接线端子：⍉
- 真空连接器：⚐
6. 电路元件符号
- 电阻：Ω
- 电容：C
- 电感：L
- 变压器：T
- 二极管：D
以上是一些常见的电气设备符号大全，它们在电气工程设计和安装中起着至关重要的作用。
熟练掌握这些符号可以帮助人们正确理解电路连接图和布线图，提高工作效率和安全性。
(完整版)电气图纸符号大全配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气元件图形符号大全电气元件是电气工程中常用的一类器件，它们在电路中起着各种不同的作用。
为了方便工程师们的设计和交流，国际上制定了一套统一的电气元件图形符号，用以表示各种不同的电气元件。
本文将介绍一些常见的电气元件图形符号，以便读者在工程设计和学习中能够准确地理解和应用这些符号。
1. 电源元件。
电源元件是电路中提供电能的器件，常见的电源元件有电池、发电机、变压器等。
它们的图形符号分别为：电池，电池的图形符号为两条平行的短线，表示正负极，上方通常标有电压值。
发电机，发电机的图形符号为一个圆圈，内部有一个波浪线，表示发电机产生的交流电。
变压器，变压器的图形符号为两个相互交叠的线圈，表示变压器的两个线圈之间的电磁耦合。
2. 开关元件。
开关元件用于控制电路的通断，常见的开关元件有开关、按钮、继电器等。
它们的图形符号分别为：开关，开关的图形符号为一个实心矩形，上面有一个斜线，表示开关的通断状态。
按钮，按钮的图形符号为一个实心圆，表示按钮的按压状态。
继电器，继电器的图形符号为一个矩形，内部有一个交叉的线圈，表示继电器的控制和输出。
3. 传感器元件。
传感器元件用于检测电路中的各种物理量，常见的传感器元件有温度传感器、光敏传感器、压力传感器等。
它们的图形符号分别为：温度传感器，温度传感器的图形符号为一个类似于电阻的符号，上方有一个标识温度的字母。
光敏传感器，光敏传感器的图形符号为一个类似于二极管的符号，上方有一个标识光敏传感器的字母。
压力传感器，压力传感器的图形符号为一个类似于电容的符号，上方有一个标识压力传感器的字母。
4. 负载元件。
负载元件是电路中消耗电能的器件，常见的负载元件有电灯、电热器、电动机等。
它们的图形符号分别为：电灯，电灯的图形符号为一个类似于灯泡的符号，表示电灯的发光状态。
电热器，电热器的图形符号为一个类似于电阻的符号，表示电热器的消耗电能状态。
电动机，电动机的图形符号为一个类似于三相异步电动机的符号，表示电动机的转动状态。
常用的电气图形符号-V1常用的电气图形符号是电气工程中必不可缺的元素，它们在电路设计、电气设备制造、以及电气安装维修等领域都有重要的应用。
下面将重新整理一下这些符号，并对它们的含义进行简单的介绍。
1. 电源、电压与电流(1) 直流电源符号：(2) 交流电源符号：(3) 大地符号：(4) 电压符号：(5) 电流符号：这些符号主要表示基本的电气元件。
其中，直流电源符号表示直流电源，交流电源符号表示交流电源，大地符号表示大地，电压符号表示电压，电流符号表示电流。
2. 开关(1) 通（合）开关符号：(2) 断（开）开关符号：(3) 双位开关符号：开关是电路控制的一个重要元件。
通（合）开关符号表示开关接通，断（开）开关符号表示开关断开，双位开关符号表示开关具有两个不同的接点。
3. 电阻、电容、电感(1) 电阻符号：(2) 电容符号：(3) 电感符号：这些符号分别代表电阻、电容、电感三个基本电气元件。
4. 传感器、电机(1) 温度传感器符号：(2) 气压传感器符号：(3) 三相交流电机符号：传感器用于检测环境参数，电机则用于转换电能。
以上符号是常用的传感器和电机示意符号。
5. PLC(1) PLC表示符号：(2) 输入信号符号：(3) 输出信号符号：PLC（可编程逻辑控制器）是现代自动化控制系统中常用的设备。
这里展示了PLC和PLC输入输出信号的符号。
以上就是一些常用的电气图形符号，它们在电气工程中有着广泛的应用。
通过了解、学习这些符号，有助于我们更好地理解电气图纸，并能够更加熟练地设计、制造、安装和维护电气系统。

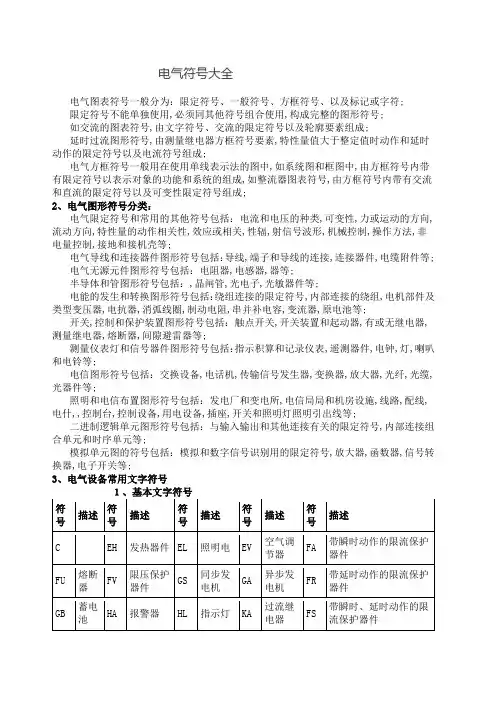

电气标注符号大全如下：
1. 基本文字符号：C表示电容器，EH表示发热器件，EL表示照明电，EV表示空气调节器，FA表示带瞬时动作的限流保护器件，FU表示熔断器，FV表示限压保护器件，GS表示同步发电机，GA表示异步发电机，FR表示带延时动作的限流保护器件，GB表示蓄电池，HA表示报警器，HL表示指示灯。
2. 常用电气元件图形符号：KM表示接触器，KR表示热继电器，KT表示延时继电器，L表示电感器，M表示电动机，MS表示同步电动机，MT表示力矩电动机，PA表示电流表，PJ表示电度表，PS表示记录仪表，PV表示电压表。
3. 辅助文字符号：A表示电流、模拟，AC表示交流，AUT表示自动，ACC表示加速，ADD表示附加，ADJ表示可调，AUX表示辅助。
以上是电气标注符号大全的部分内容，仅供参考。
如需更多信息，建议查阅相关文献或咨询专业人士。
