第 1 章,空压机简介2第1节空压机的作用和种类31.功能32. 类型3第二节、回转式空压机泵体的结构及工作原理5一、泵体零件5二、回转式空压机的工作原理7第 2 章,空压机的 3D 建模和组装9第 1 节,轴承座 3D 设计9第 2 节,曲轴13第三节、空压机泵体重要部件的设计流程131.1 设置工作目录131.2 曲轴图纸13第 4 节,泵体的组装20第三章、轴承的加工工艺22第 1 节,生产计划22第二节,零件结构的常见分析23第三节,确定空白23第 4 节,设备和工艺设备的选择25第 5 节,工艺设计和工艺文件填写26(1)、工艺设计26(2)、填写工艺文件271.填写加工工艺综合卡272.填写指定工序的加工工艺卡27第 1 章,空压机简介空气压缩机(英文:aircompressor)是气源装置的主体。
它是将原动机(通常是电动机)的机械能转化为气体压力能的装置,是压缩空气的压力产生装置。
空气压缩机的种类很多。
按工作原理可分为容积式压缩机、调速式压缩机、容积式压缩机。
工作原理是压缩一定体积的气体,使单位体积的气体分子密度增加,从而提高压缩空气的压力;调速压缩机的工作原理是提高气体分子的速度,使气体分子的动能转化为气体的压力能,从而提高压缩空气的压力。
我国空压机行业市场规模以8%以上的增速增长,2010-2011年增速甚至超过28%,市场规模迅速扩大。
然而,在如此巨大的市场中,在过去很长一段时间里,外资企业控制了大部分市场。
2009年我国空压机行业生产企业近400家,其中近90%为外资企业,销售总收入约60亿元,占全行业的40%;外资企业数量接近10%,实现销售收入。
总额约90亿元,占整个行业的60% 。
第一节、空压机的作用和种类一、功能空气压缩机(aircompressor)是一种压缩空气以增加气体压力或输送气体的机器。
随着气压技术的不断发展,空压机已广泛应用于生产和建筑领域。
压缩机是制冷系统的心脏。
空压机内部结构空压机是一种常用的工业设备,广泛应用于各个领域,如制药、汽车、建筑等。
它的内部结构复杂精密,下面将从几个方面介绍空压机的内部结构。
一、压缩机部分压缩机是空压机的核心部件,主要负责将气体压缩到一定压力。
在空压机内部,压缩机通常由气缸、活塞、曲轴、连杆等组成。
当空气进入气缸时,活塞向上运动,使气体被压缩。
曲轴通过连杆将活塞运动转化为旋转运动,进一步提高了气体的压缩效率。
二、冷却系统在空压机工作过程中,气体会因为压缩而产生热量,如果不及时散热,会对设备造成损坏。
因此,空压机内部通常设置有冷却系统。
冷却系统主要由冷却器、冷却风扇和冷却剂等组成。
冷却器通过将气体与冷却剂接触,使气体散热降温,然后通过冷却风扇将热量带走,保证空压机的正常运行。
三、滤清系统空压机在工作过程中,由于吸入的空气中含有杂质和水分,会对设备的正常运行造成影响。
因此,空压机内部设置有滤清系统,主要由滤清器和分离器组成。
滤清器通过滤网将空气中的固体颗粒和液体分离出来,保证进入压缩机的气体干净。
分离器则将水分从气体中分离出来,防止水分进入压缩机引起腐蚀。
四、控制系统空压机的控制系统是保证设备正常运行的关键。
控制系统通常由控制面板、传感器和电气元件等组成。
控制面板通过操作按钮和显示屏,实现对空压机的启动、停止和参数调节。
传感器用于监测空压机的运行状态,如温度、压力等。
电气元件则负责控制空压机的电路和电源供应,确保设备的安全运行。
五、储气罐储气罐是空压机的一个重要附件,用于储存压缩空气。
储气罐通常由钢制或合金制成,具有一定的容积。
在空压机工作过程中,储气罐可以平衡气体的供应和需求,保证系统的稳定运行。
同时,储气罐还可以减少压缩机的启停次数,延长设备的使用寿命。
空压机的内部结构包括压缩机部分、冷却系统、滤清系统、控制系统和储气罐等组成。
这些部件相互配合,共同完成空压机的工作。
了解空压机的内部结构,可以帮助我们更好地理解其工作原理,从而更好地维护和使用空压机。

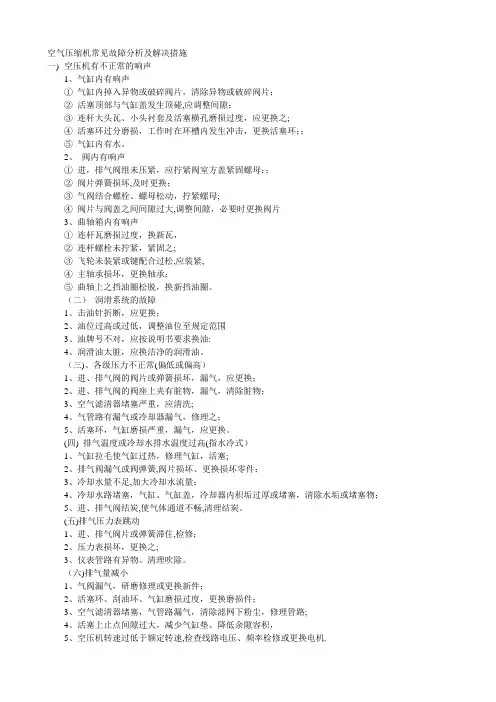

空气压缩机常见故障分析及解决措施一)空压机有不正常的响声1、气缸内有响声①气缸内掉入异物或破碎阀片,清除异物或破碎阀片;②活塞顶部与气缸盖发生顶碰,应调整间隙;③连杆大头瓦、小头衬套及活塞横孔磨损过度,应更换之;④活塞环过分磨损,工作时在环槽内发生冲击,更换活塞环;;⑤气缸内有水。
2、阀内有响声①进,排气阀组未压紧,应拧紧阀室方盖紧固螺母:;②阀片弹簧损坏,及时更换;③气阀结合螺栓、螺母松动,拧紧螺母;④阀片与阀盖之间间隙过大,调整间隙,必要时更换阀片3、曲轴箱内有响声①连杆瓦磨损过度,换新瓦,②连杆螺栓未拧紧,紧固之;③飞轮未装紧或键配合过松,应装紧,④主轴承损坏,更换轴承;⑤曲轴上之挡油圈松脱,换新挡油圈。
(二)润滑系统的故障1、击油针折断,应更换;2、油位过高或过低,调整油位至规定范围3、油牌号不对,应按说明书要求换油:4、润滑油太脏,应换洁净的润滑油。
(三)、各级压力不正常(偏低或偏高)1、进、排气阀的阀片或弹簧损坏,漏气,应更换;2、进、排气阀的阀座上夹有脏物,漏气,清除脏物;3、空气滤清器堵塞严重,应清洗;4、气管路有漏气或冷却器漏气,修理之;5、活塞环,气缸磨损严重,漏气,应更换。
(四) 排气温度或冷却水排水温度过高(指水冷式)1、气缸拉毛使气缸过热,修理气缸,活塞;2、排气阀漏气或阀弹簧,阀片损坏、更换损坏零件;3、冷却水量不足,加大冷却水流量;4、冷却水路堵塞,气缸、气缸盖,冷却器内积垢过厚或堵塞,清除水垢或堵塞物;5、进、排气阀结炭,使气体通道不畅,清理结炭。
(五)排气压力表跳动1、进、排气阀片或弹簧滞住,检修;2、压力表损坏,更换之;3、仪表管路有异物。
清理吹除。
(六)排气量减小1、气阀漏气,研磨修理或更换新件;2、活塞环、刮油环、气缸磨损过度,更换磨损件;3、空气滤清器堵塞,气管路漏气,清除滤网下粉尘,修理管路;4、活塞上止点间隙过大,减少气缸垫、降低余隙容积,5、空压机转速过低于额定转速,检查线路电压、频率检修或更换电机.(七)机械故障活塞环卡死,气缸发生干磨,曲轴连杆咬死,滚动轴承损坏、系装配间隙过小或润滑油太脏、油位过低,应调整装配间隙或更换添加润滑油。
浅析空压机原理及结构图解析空压机(英文为:air compressor)是气源装置中的主体,它是将原动机(通常是电动机)的机械能转换成气体压力能的装置,是压缩空气的气压发生装置 ,是利用空气压缩原理制成超过大气压力的压缩空气的机械。
按照压缩空气的方式不同,空压机通常分为两大类,一类是容积式,另一类是动力式,又可按其结构的不同分为以下几种形式:01空压机工作原理当启动装置开启后,电动机进入正常运转,通过三角皮带轮带动压缩机曲轴,再通过连杆和十字头,使活塞在气缸内作往复直线运动。
当活塞由外止点向内止点开始移动时,气缸内侧活塞外侧处于低压状态,气体通过近期阀进入汽缸,当活塞由内止点向外止点移动时,进气阀关闭,气缸内的气体则被压缩而提高压力。
当压力超过排气阀外气体压力时,排气阀打开,开始排出压缩气体,当活塞到达外止点时排气完毕。
气体经过一级气缸压缩再经中间冷却器冷却后,进入二级缸,同样被压缩后进入储气罐,以备使用。
1、活塞式空压机的原理--驱动机启动后,经三角胶带,带动压缩机曲轴旋转,通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时,气缸容积增大,缸内压力低于大气压力,外界空气经滤清器,吸气阀进入气缸;到达下止点后,活塞由轴侧向盖侧运动,吸气阀关闭,气缸容积逐渐变小,缸内空气被压缩,压力升高,当压力达到一定值时,排气阀被顶开,压缩空气经管路进入储气罐内,如此压缩机周而复始地工作,不断地向储气罐内输送压缩空气,使罐内压力逐渐增大,从而获得所需的压缩空气。
02螺杆式单级压缩空压机工作原理是由一对相互平行齿合的阴阳转子(或称螺杆)在气缸内转动,使转子齿槽之间的空气不断地产生周期性的容积变化,空气则沿着转子轴线由吸入侧输送至输出侧,实现螺杆式空压机的吸气、压缩和排气的全过程。
空压机的进气口和出气口分别位于壳体的两端,阴转子的槽与阳转子的齿被主电机驱动而旋转。
由电动机直接驱动压缩机,使曲轴产生旋转运动,带动连杆使活塞产生往复运动,引起气缸容积变化。

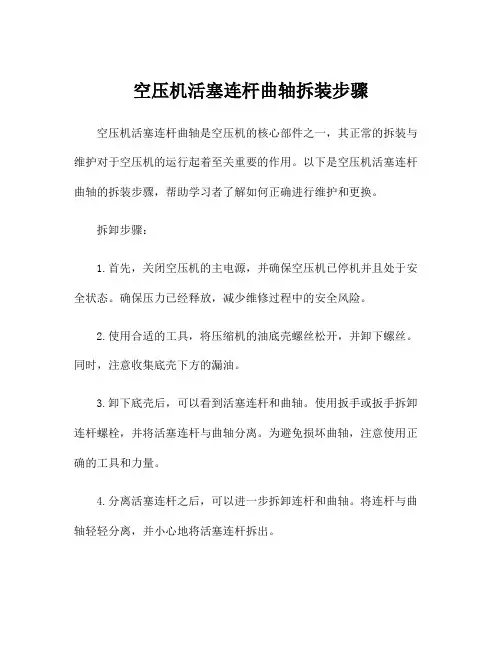

空压机活塞连杆曲轴拆装步骤空压机活塞连杆曲轴是空压机的核心部件之一,其正常的拆装与维护对于空压机的运行起着至关重要的作用。
以下是空压机活塞连杆曲轴的拆装步骤,帮助学习者了解如何正确进行维护和更换。
拆卸步骤:1.首先,关闭空压机的主电源,并确保空压机已停机并且处于安全状态。
确保压力已经释放,减少维修过程中的安全风险。
2.使用合适的工具,将压缩机的油底壳螺丝松开,并卸下螺丝。
同时,注意收集底壳下方的漏油。
3.卸下底壳后,可以看到活塞连杆和曲轴。
使用扳手或扳手拆卸连杆螺栓,并将活塞连杆与曲轴分离。
为避免损坏曲轴,注意使用正确的工具和力量。
4.分离活塞连杆之后,可以进一步拆卸连杆和曲轴。
将连杆与曲轴轻轻分离,并小心地将活塞连杆拆出。
5.在拆卸连杆前,需要将曲轴位置标记出来,以便在重新安装时恢复正确的位置。
可以使用铅笔或者小标签进行标记。
6.检查曲轴和连杆的磨损情况。
如果有磨损或者损坏,需要进行修复或者更换。
7.在拆卸过程中,需要将所有的零件妥善保管。
可以使用塑料袋或者标识好的工具盒子来存放。
安装步骤:1.在安装活塞连杆曲轴之前,需要将曲轴进行清洁和润滑。
使用清洁剂和干净的布将曲轴表面擦拭干净,然后使用适量的润滑油涂抹曲轴。
2.在安装之前,检查连杆轴瓦和连杆座的磨损情况。
如果发现有不正常的磨损,需要进行修复或更换。
3.将活塞连杆重新连接到曲轴上。
确保连杆螺栓与曲轴对齐,并使用扳手或扳手将连杆螺栓紧固。
确保螺栓紧固力度适宜,但不要过紧。
4.检查整个装配过程中机械部件的灵活度。
确保曲轴可以自由旋转,活塞连杆没有异常松动或卡住。
5.重新安装底壳。
将油底壳放回位,并用螺丝固定。
确保螺丝固定力度适宜。
6.完成安装后,启动空压机,检查其运行情况。
检查是否有异常声音、震动或漏油现象。
确保空压机运行平稳且正常工作。
总结:空压机活塞连杆曲轴的拆装是一项比较复杂和技术性较高的工作。
在整个过程中,需要注意安全操作,正确使用工具,以避免不必要的损坏或意外。
空压机结构及工作原理:空压机1、活塞式无油润滑空气压缩机活塞式无油润滑空气压缩机由传动系统、压缩系统、冷却系统、润滑系统、调节系统及安全保护系统组成。
压缩机及电动机用螺栓紧固在机座上,机座用地脚螺栓固定在基础上。
工作时电动机通过连轴器直接驱动曲轴,带动连杆、十字头与活塞杆,使活塞在压缩机的气缸内作往复运动,完成吸入、压缩、排出等过程。
该机为双作用压缩机,即活塞向上向下运动均有空气吸入、压缩和排出。
2、螺杆式空气压缩机螺杆式空气压缩机由螺杆机头、电动机、油气分离桶、冷却系统、空气调节系统、润滑系统、安全阀及控制系统等组成。
整机装在1个箱体内,自成一体,直接放在平整的水泥地面上即可,无需用地脚螺栓固定在基础上。
螺杆机头是1种双轴容积式回转型压缩机头。
1对高精密度主(阳)、副(阴)转子水平且平行地装于机壳内部,主(阳)转子有5个齿,而副(阴)转子有6个齿。
主转子直径大,副转子直径小。
齿形成螺旋状,两者相互啮合。
主副转子两端分别由轴承支承定位。
工作时电动机通过连轴器(或皮带)直接带主转子,由于2转子相互啮合,主转子直接带动副转子一同旋转。
冷却液由压缩机机壳下部的喷嘴直接喷入转子啮合部分,并与空气混合,带走因压缩而产生的热量,达到冷却效果。
同时形成液膜,防止转子间金属与金属直接接触及封闭转子间和机壳间的间隙。
喷入的冷却液亦可减少高速压缩所产生的噪音。
螺杆式空压机的主要部件为螺杆机头、油气分离桶。
螺杆机头通过吸气过滤器和进气控制阀吸气,同时油注入空气压缩室,对机头进行冷却、密封以及对螺杆及轴承进行润滑,压缩室产生压缩空气。
压缩后生成的油气混合气体排放到油气分离桶内,由于机械离心力和重力的作用,绝大多数的油从油气混合体中分离出来。
空气经过由硅酸硼玻璃纤维做成的油气分离筒芯,几乎所有的油雾都被分离出来。
从油气分离筒芯分离出来的油通过回油管回到螺杆机头内。
在回油管上装有油过滤器,回油经过油过滤器过滤后,洁净的油才流回至螺杆机头内。
1 引言1.1毕业设计的目的毕业课程设计是学生在最后学习阶段一次重要的设计训练与考核,通过此环节的实践其目的是:1)培养学生在综合运用已修课程所学的理论知识,结合教学掌握一定的设计技能,并通过实际设计训练巩固和提高所学的理论知识。
2)通过实际设计训练,使学生掌握设计的一般方法和步骤,树立正确的设计思想,建立工程概念,培养学生独立思考与集思广益的团队合作方式,为后续从事技术工作与进一步学习奠定基础。
3)通过设计计算,培养学生运用设计资料,手册与国家技术标准、规范的能力,进行一次全面的机械设计基本技能训练,提高综合素质。
通过该毕业设计,使学生达到以下目的:能综合的编写机械加工工艺过程卡片,数控加工工序卡片,数控加工刀具卡片等工艺文件,能合理的确定加工工序的定位与夹紧方案。
1.2 毕业设计的基本要求:1.2.1主要任务学生应在指导老师的指导下独立完成一项给定的设计任务,编写符合要求的设计说明书,并正确绘制有关图表1.2.2知识要求学生在毕业设计工作中,应综合运用多学科的理论、知识与技能,分析与解决工程问题1.2.3能力要求学生应学会依据技术课题任务,进行资料的调研、收集、加工与整理和正确使用工具书;培养学生掌握有关工程设计的程序、方法与技术范围,提高工程设计计算、图纸的绘制、编写技能文件的能力;培养学生掌握实验、测试等科学研究的基本方法;锻炼学生分析与解决工程实际问题的能力。
1.2.4综合素质要求通过毕业设计,学生应能树立正确的设计思想;培养学生严肃认真的科学态度和严谨求实的工作作风;在工作设计应能树立正确的工程意识与经济意识,树立正确的生产观点、经济观点与全局观点2 空压机曲轴零件的分析2.1空压机的简述空气压缩机(英文为:air compressor)是气源装置中的主体,它是将原动机(通常是电动机)的机械能转换成体压力能的装置,是压缩空气的气压发生装置空压机工作原理简述螺杆式单级压缩空压机是由一对相互平行齿合的阴阳转子(或称螺杆)在气缸内转动,使转子齿槽之间的空气不断地产生周期性的容积变化,空气则沿着转子轴线由吸入侧输送至输出侧,实现螺杆式空压机的吸气、压缩和排气的全过程。
空压机的进气口和出气口分别位于壳体的两端,阴转子的槽与阳转子的齿被主电机驱动而旋转。
由电动机直接驱动压缩机,使曲轴产生旋转运动,带动连杆使活塞产生往复运动,引起气缸容积变化。
由於气缸内压力的变化,通过进气阀使空气经过空气滤清器(消声器)进入气缸,在压缩行程中,由於气缸容积的缩小,压缩空气经过排气阀的作用,经排气管,单向阀(止回阀)进入储气罐,当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。
当储气罐压力降至0.5--0.6MPa时压力开关自动联接启动。
2.2空压机曲轴的作用空压机曲轴是活塞式压缩机中接受电动机以扭矩形式输入的动力、并将旋转运动变为直线运动的一个重要零件,它在工作过程中将承受周期性的、复杂的交变载荷,曲轴常用材料有优质碳素结构钢和球墨铸铁等,因此曲轴毛坯也就有锻造曲轴和铸造曲轴两大类。
本设计当中,曲轴采用铸造毛坯。
2.3空压机曲轴所选材料的特点本设计中的空压机曲轴在工作过程中承受周期性的、复杂的交变载荷,选用的材料是QT600-3球墨铸铁,在力学性能方面是可行的。
QT600-3球墨铸铁的特点有:(1)热导率 QT600-3组织中的石墨比基体组织(P+F)导热性能要好得多,因此QT600-3热导率较好。
(2)减振性:由于含碳量较高,QT600-3减振性要优于钢,球铁中的碳主要以石墨的形式存在,石墨的球化率越高,减振性就越低,所以应选用球化率不是很高的球铁QT600-3。
并且球铁的减振性受温度的影响很小,不会因温度升高或降低而变化。
(3)在切削性能方面:球墨铸铁含有较多的石墨,能起切削润滑作用,因而切削加工阻力较小,切削速度较高。
(4)耐蚀性大量实验结果证明,球墨铸铁在大气中及淡水中,尤其是在流动的水中,耐蚀性优于钢。
(5)耐磨性:由于含碳量较高及石墨的作用,球墨铸铁是良好的耐磨和减摩材料,其耐磨性要优于钢,可降低对钢板的损伤,提高产品的合格率。
球墨铸铁辊的制造工艺流程为:铸件浇铸→ 铸件探伤→ 去应力退火→金属切割加工→ 时效处理。
球墨铸铁的浇铸可采用砂型铸造。
与锻钢相比,铸件留取的加工余量要小得多,材料本身切削加工性较好,工艺过程相对简单,缩短了加工周期。
曲轴接受电动机以扭矩形式输入的动力、并将旋转运动变为直线运动的工作流程中,环境高温易于上升,但材料本身的温度变化不大,且球墨铸铁在多方面的性能都接近或优于中碳锻钢,因此用球墨铸铁辊来代替承受冲击载荷不是很大的中碳锻钢辊,其µ→←使用寿命至少不会降低。
球墨铸铁在材料性能、加工工艺等很多方面都优于或接近中碳锻钢,很好地解决了轧机前后因使用中碳锻钢辊而造成的钢材或铸坯的表面划伤等难题,而且大幅度降低了成本。
球墨铸铁辊在轧机前后辊道上的成功应用表明,在冶金企业里,球墨铸铁辊的应用具有很大的推广价值。
3 工艺规程设计3.1空压机曲轴的工艺分析通空压机曲轴的零件图工艺分析,来确定零件加工的内容、加工要求,初步确定各个加工结构的加工方法。
3.1.1确定加工内容本设计中的空压机曲轴结构较为简单,主要有平面、轴系、孔系、螺纹等结构组成,毛坯为铸件。
根据附录1的图纸,得出的加工表面有:的两处轴颈(1)尺寸φ100+0.025+0.003的拐轴(2)尺寸φ100-0.036-0.071(3)尺寸φ105-0.24的过渡轴,-0.40的键槽(4)锥度1:10的轴,宽28-0.022-0.074(5)5×M24-7H、M12-7H系列螺纹孔(6)两处140+0.022×270四周平面+0.008(7)两处尺寸75的左右侧面(8)各类油孔及两端A6.3中心孔等3.1.2 明确加工要求根据零件图纸中各加工表面的尺寸、形位公差、粗糙度等要求的具体分析。
可以得出零件主要加工要求为:的拐轴,尺寸公差大于IT7级,表面粗糙度要求较高,(1)尺寸φ100-0.036-0.071为Ra0.8μm,形位公差也有较高要求,其圆柱度为0.015,该轴的中心线与基准A—B的平行度为φ0.02。
(2)尺寸φ100+0.025的两处轴颈,尺寸公差大于IT7级,表面粗糙度要求较+0.003高,为Ra1.6μm,形位公差也有较高要求,其两处轴颈与基准A—B的同轴度要求均为φ0.02。
同时两处轴颈的圆柱度为0.015。
(3)尺寸φ105-0.24的过渡轴与锥度1:10的轴,虽然尺寸精度不高,但在表-0.40面粗糙度上也有较高要求,为Ra1.6μm。
并且其中锥度轴在形位公差上要求其表面相对基准A—B的跳动范围在0~0.03,其中心线与基准C的中心线的共线度为0.05。
(4)5×M24-7H、M12-7H系列螺纹孔尺寸精度较高,公差都为IT7级。
(5)键槽的精度一般,但形位公差有要求。
其他一般加工要求为:油孔φ32、φ20、φ10及各类加工平面只标注了基本尺寸,可按自由尺寸公差等级IT11~IT12来处理,表面粗糙度要求不高,为Ra12.5μm。
图纸中有技术要求:(1)1:10圆锥面要用标准量规涂色检查,接触面不少于80%。
(2)清除干净油孔中的切削。
(3)未注倒角为1×45°。
(4)要求该零件材料为QT600-33.1.3 拟定各结构的加工方法根据分析各加工部位的加工要求得出:(1)尺寸φ100+0.025+0.003的两处轴颈,尺寸φ100-0.036-0.071的拐轴,尺寸φ105-0.24-0.40的过渡轴,锥度1:10的轴拟选择粗车→精车→磨削的方案。
(2)平面类可用面铣刀粗铣→精铣的方法。
(3)5×M24-7H、M12-7H系列螺纹孔处可选用钻中心孔→钻底孔→扩孔→铰孔(4)其余不重要表面可一次加工至尺寸另外,在加工表面的形位公差的要求上,在加工时要根据定位基准来保证。
3.2毛坯尺寸的确定毛坯的尺寸的确定详见毛坯图。
其中,曲轴在铸造时,左端轴φ100+0.025+0.003处在直径方向流出工艺尺寸量,铸造尺寸为φ130mm,这样是为了开拐前加工出工艺键槽准备,该工艺键槽与开拐工装配合传递扭矩。
图3-25 毛坯图3.3加工的流程图示一览表图3-2 工序一:毛坯图3-3 工序五:粗铣平面图3-4 工序七:打中心孔、铣端面图3-5 工序八:粗车左右外圆图3-6 工序九:铣工艺键槽图3-7 工序十:粗车拐径图3-8 工序十一:磨拐轴图3-9 工序十二:精铣平面图3-10 工序十三:钻攻螺纹孔图3-11 工序十四:精车左右端外圆图3-12 工序十五:磨左右端外圆图3-13 工序十六:半精车圆锥图3-14 工序十七:磨圆锥面图3-15 工序十九:铣键槽图3-16 工序二十:钻左端各类孔图3-17 工序二十一:钻斜油孔3.4机床的选择热处理设备的选择工序二中,时效处理的设备选用空压机曲轴,材料是由球墨铸铁QT600-3,铸件。
尺寸精度较高,在工作过程中主要是传递扭矩与传动,载荷较大。
为了达到消除工件在加工时产生的残余内应力,稳定钢材组织和尺寸,尤为重要。
需采用人工时效来改善其机械性能。
因此,采用台车炉的设备来实现本次时效处理,台车炉是国家标准节能型周期式作业炉,超节能结构,采用复合纤维保温,超轻质高强度微珠真空球节能砖,独家生产防掉丝上斜20°搁丝砖,炉口防工件撞击砖,自动密封台车和炉门,一体化连轨,不需基础安装,放在水平地面即可使用。
主要用于高铬、高锰钢铸件、灰口铸铁件、球墨铸铁件、轧辊、钢球、破碎机锤头、耐磨衬板淬火、退火、时效以及各种机械零件热处理之用。
根据本次零件的大小选用的台车炉型号为RT2-105-9其工作区尺寸为1500×800×600外圆表面加工设备的选择工序八、十、十四、十六中车削的设备选用空压机曲轴主要加工表面都属于回转体,并且精度等级高,采用车床进行粗、精加工。
再用磨床进行表面光整。
削时采用的是型号为CW6180普通车床,其主要用于车削内外圆柱面、圆锥面及其它旋转体零件,可加工各种常用的公制、英制、模数和径节螺纹,并能拉削油沟和键槽。
其结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。
图3-19 CW6180普通车床工序十一、十五、十七中磨削的设备选用磨削时采用的是型号为M1432外圆磨床。
M1432型万能外圆磨床用于磨削圆柱和圆锥形零件的外圆和内孔。
机床的外磨砂轮、内磨砂轮、工件、油泵及冷却,均以单独的电机驱动。
机床的工作台纵向运动,可由液压驱动,也可用手轮摇动。
砂轮架横向快速进退由液压驱动,其进给运动由手轮机构实现。
图3-20 M1432外圆磨床●平面铣削设备的选用工序五、十二中的铣削平面的设备选用空压机曲轴中有的平面结构较简单,可采用X62W卧式铣床,该机床由普通机床发展而来。
