空气压缩机曲轴的加工工艺及夹具设计概述空气压缩机曲轴是空气压缩机的核心部件之一，其加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
本文将概述空气压缩机曲轴的加工工艺及夹具设计。
首先，空气压缩机曲轴的加工工艺通常包括下列步骤：1. 前期准备：包括材料选用、曲轴结构设计、加工工艺规程制定等。
2. 材料加工：根据曲轴的材料特性，选择合适的钢材，并进行锯切、钳工机械加工等预处理。
3. 粗加工：采用车床、铣床等机床进行曲轴的粗加工，主要包括车削曲轴的外轮廓和孔的加工等。
4. 热处理：对曲轴进行热处理，常用的方法有淬火、回火等，以提高材料的硬度和强度。
5. 精加工：采用磨床等机床进行曲轴的精加工，包括轴颈的研磨、曲轴平衡等工序。
6. 检验与测试：对加工后的曲轴进行尺寸和性能的检验与测试，以确认曲轴达到要求。
7. 表面处理：根据需要，对曲轴进行镀铬、抛光等表面处理，以增加曲轴的耐磨性和外观质量。
8. 组装和包装：将加工好的曲轴进行组装，并进行包装，以便运输和储存。
其次，夹具设计在空气压缩机曲轴加工过程中起到了关键作用。
夹具设计的主要目标是确保曲轴的精度、稳定性和操作性。
一般来说，夹具设计的要求如下：1. 紧固性：夹具的结构和材料要保证对曲轴进行稳固的夹持，避免加工过程中的移动和变形。
2. 刚性和稳定性：夹具需要具备足够的刚性和稳定性，以确保在高速切削过程中不产生震动和振动，影响曲轴加工质量。
3. 操作性：夹具的设计应该考虑到操作人员的便捷性和安全性，方便加工过程中的夹紧和释放。
4. 运动控制：夹具应具备精确的夹紧力控制和夹持位置控制，以确保加工与装夹质量的一致性。
综上所述，空气压缩机曲轴的加工工艺和夹具设计对于曲轴的质量和生产效率至关重要。
通过合理的加工工艺和夹具设计，可以确保空气压缩机曲轴的精度和稳定性，提高生产效率和产品质量。
空气压缩机曲轴的加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
在空气压缩机曲轴的加工工艺中，前期准备是非常关键的一步。
摘要曲轴的加工工艺与夹具设计摘要：随着科学技术的发展，机械加工技术变得越来越先进，作为一名机械系毕业的学生，我必须要掌握机械加工技能。
在整个毕业设计过程中，我了解了一些机床的结构，机械加工过程，刀具的选择和夹具设计。
本文主要讨论了曲轴的加工工艺，工装设计。
曲轴在轴类零件中属于异型轴。
加工工艺按照先粗后精，先面后孔的原则，在加工过程中用到了大部分的普通机床,例如：铣床，牛头刨床，等等。
在这篇文章里，主要的内容包括：毛坯的选择，基准面的选择，加工时间的计算，夹具设计等等。
此次，毕业设计的成果基本上达到了工程生产的要求。
在这篇论文中，为了更好地理解整个加工过程，一个完整的机械加工工艺和夹具知识被介绍。
关键词:加工工艺, 夹具, 曲轴Machining Process of Crank Shaft and Fixture Design Abstract：With the development of science, the technology of machining becomes more and more advanced. As a graduate of mechanical department, I must master machining technique. In the whole process of the graduation project, I learn the structure of some machine tools, the process of machining, the choice of tools, and fixture design.This article mainly discusses the machining process of crank shaft and fixture design. The crank shaft belongs to the abnormal-shape shaft. According to the principle of “From rough to precise, from face to hole”, in the machining process I use many common machine tools，such as the milling machine, the lathe etc. In this article, the main contents are: the choice of blank, the choice of datum plane, the calculation of processing time and fixture design. The production of the graduation project has basically attained the requirements of engineering manufacture.In this thesis, the entire knowledge of machining process and fixture design is introduced for understanding the whole process of machining better.Key words:machining process, fixture，crank shaft目录摘要 (I)Machining Process of Crank Shaft and Fixture Design (I)第一章工艺规程设计 (1)1.1曲轴功用、要求 (1)1.2零件的技术要求 (1)1.3设计任务 (1)第二章工艺规程的制订 (2)2.1计算生产纲领，确定生产类型 (2)2.2审查零件图样的工艺性 (2)2.3选择毛坯 (2)2.3.1确定毛坯种类 (2)2.3.2确定毛坯件形状尺寸 (3)2.3.3确定机械加工余量 (3)2.4工艺过程设计 (4)2.4.1定位基准的选择 (4)2.4.2制定工艺路线 (5)2.5选择加工设备与工艺装备 (6)2.5.1选择机床 (6)2.5.2选择夹具 (7)2.5.3选择刀具 (7)2.5.4选择量具 (7)2.6确定工序尺寸 (8)2.7确定切削用量及基本时间 (8)2.7.1铣工艺搭子 (8)2.7.2铣端面 (9)2.7.3打中心孔 (10)2.7.4车右端主轴轴径 (10)2.7.5车左端主轴轴径 (13)2.7.6车锥面 (15)2.7.7车右边拐径 (17)2.7.8套螺纹 (19)2.7.9磨右端主轴径 (19)2.7.10磨左端主轴径 (21)2.7.11磨左端主轴径左边 (23)2.7.12磨锥面 (24)2.7.13磨右端连杆轴径 (26)第三章磨削曲轴拐径专用夹具设计 (29)3.1磨床夹具选择、结构设计及主要技术要求 (29)3.1.1磨床夹具选择原则 (29)3.1.2磨床夹具结构设计要点 (29)3.1.3夹具的主要技术要求 (30)3.2明确设计任务，分析原始资料 (30)3.3夹具定位结构 (31)3.3.1根据六点定位原则确定工件的定位方式 (31)3.3.2选择定位方式，设计定位元件 (31)3.3.3分析计算定位误差 (33)3.4夹具夹紧机构 (34)3.4.1夹紧装置的设计 (34)3.4.2计算切削力 (35)3.5夹具总装图的主要尺寸及技术条件 (36)参考文献 (37)第1页 共37页第一章 工艺规程设计1.1曲轴功用、要求曲轴是采用铸铁原材料制成。
摘要曲轴是位于空气压缩机中的连杆处，曲轴将进行一个旋转运动，从而可以带动空压机中的活塞，使空压机中的活塞进行往复的运动，并且将旋转转为直线运动[1]，而针对夹具的设计是为来了减少在机床中的划线以及找正等的辅助时间，从而达到提高生产效率，降低成本的作用，而且使用夹具也可以减轻劳动者的工作负担，也相对安全一些，易于实现多工位加工。
主要的说明了针对空压机曲轴加工的工艺路线，以及其夹具设计进行的研究，其中运用了solid works进行三维模型的制作，CAD对图纸进行的绘制，而且本文中也包含了各道工序的加工方法，机床的选择、刀具的大小、夹具的设计、量具的选择以及基准面的选取，定位和夹紧方案的拟定；以及对第各道工序中所使用专用车模进行了研究设计[2]。
此次研究的主要内容在于如何使加工工序简单化、降低加工难度，从而达到提高产品加工效率，加快产品上市时间的目的。
向着制造业所追求的主题进发！关键词：曲轴；工艺规程设计；加工工艺；夹具设计引言毕业设计是对我们大学四年的一个总结，运用了大学四年说学到的知识，此次毕业设计的主题是空气压缩曲轴加工工艺及夹具设计[3]，运用了我们所学习的solid works，CAD，UG等软件，主要针对曲轴的加工以及夹具的设计，工艺不仅仅是制造技术的核心技术，它也是生产过程中最为活跃的因素[4]。
整个加工公的这个过程中通常都是采用金属的切削刀具，钻削或是磨具等加工方法来进行加工工件，并使工件达到图纸尺寸和金属的特有性能[5]，从而生产出合格零件。
夹具的使用过程中可以有效的保证零件的加工精度，质量并且提高劳动效率，减轻劳动力。
考虑到机械零件的加工工艺的设计和零件夹具的设计过程中都可以直接的影响机油泵体的加工质量和经济的精度等等，所以在设计夹具和安排工序方面对零件的生产有着重要的意义。
毕业设计是先将进行了零件图分析，并绘制出零件图并对零件图的结构进行分析[6]，最后确定生产的类型。
之后确定好毛坯的种类[7]，因为在前一部分我们进行了工艺的分析，使用在这里我们采用了45号刚为材料进行加工处理，在毛坯轴两端先加工两个中心孔，再以两端中心孔定位，之后再进行粗加工以精加工，以中心孔为精基准再进行加工，之后确定加工工艺路线[8]，并进行分析，根据参考文献来确定毛坯的加工余量，选择需要的刀具，量具以及夹具等等，最后再根据公式来确定切削用量。

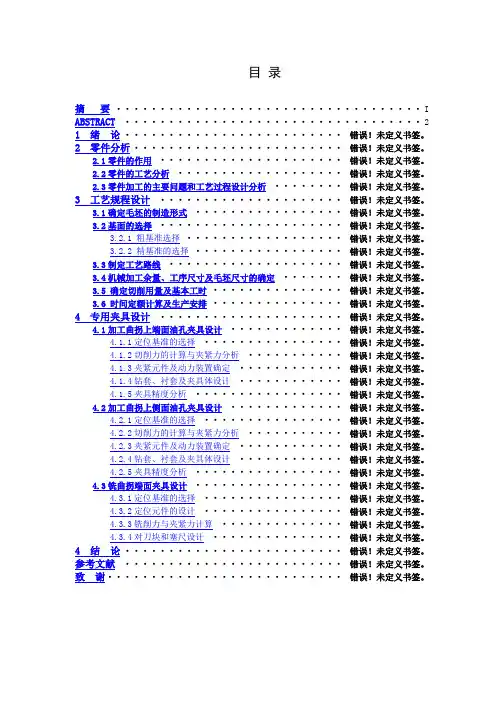

目录摘要 (I)ABSTRACT (2)1 绪论 ··············································································错误！未定义书签。
2 零件分析···········································································错误！未定义书签。
毕业设计3L-10/8空气压缩机曲轴零件的机械加工工艺及夹具设计学生姓名：学生学号：院院系）：机电工程学院年级专业：机械制造及自动化1班指导教师：二〇〇七年六月目录TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc170921664" 摘要 PAGEREF _Toc170921664 \h IHYPERLINK \l "_Toc170921665" ABSTRACT PAGEREF_Toc170921665 \h IHYPERLINK \l "_Toc170921666" 1 绪论 PAGEREF_Toc170921666 \h 1HYPERLINK \l "_Toc170921667" 2 零件分析 PAGEREF_Toc170921667 \h 2HYPERLINK \l "_Toc170921668" 2.1零件的作用 PAGEREF_Toc170921668 \h 2HYPERLINK \l "_Toc170921669" 2.2零件的工艺分析 PAGEREF_Toc170921669 \h 2HYPERLINK \l "_Toc170921670" 2.3零件加工的主要问题和工艺过程设计分析 PAGEREF _Toc170921670 \h 2HYPERLINK \l "_Toc170921671" 3 工艺规程设计 PAGEREF_Toc170921671 \h 5HYPERLINK \l "_Toc170921672" 3.1确定毛坯的制造形式 PAGEREF _Toc170921672 \h 5HYPERLINK \l "_Toc170921673" 3.2基面的选择 PAGEREF_Toc170921673 \h 5HYPERLINK \l "_Toc170921674" 3.2.1 粗基准选择 PAGEREF_Toc170921674 \h 5HYPERLINK \l "_Toc170921675" 3.2.2 精基准的选择 PAGEREF _Toc170921675 \h 5HYPERLINK \l "_Toc170921676" 3.3制定工艺路线 PAGEREF_Toc170921676 \h 5HYPERLINK \l "_Toc170921677" 3.4机械加工余量、工序尺寸及毛坯尺寸的确定 PAGEREF _Toc170921677 \h 7HYPERLINK \l "_Toc170921678" 3.5 确定切削用量及基本工时PAGEREF _Toc170921678 \h 11HYPERLINK \l "_Toc170921701" 3.6 时间定额计算及生产安排PAGEREF _Toc170921701 \h 31HYPERLINK \l "_Toc170921703" 4 专用夹具设计 PAGEREF_Toc170921703 \h 40HYPERLINK \l "_Toc170921704" 4.1加工曲拐上端面油孔夹具设计PAGEREF _Toc170921704 \h 40HYPERLINK \l "_Toc170921705" 4.1.1定位基准的选择 PAGEREF _Toc170921705 \h 40HYPERLINK \l "_Toc170921706" 4.1.2切削力的计算与夹紧力分析PAGEREF _Toc170921706 \h 40HYPERLINK \l "_Toc170921707" 4.1.3夹紧元件及动力装置确定PAGEREF _Toc170921707 \h 41HYPERLINK \l "_Toc170921708" 4.1.4钻套、衬套及夹具体设计PAGEREF _Toc170921708 \h 42HYPERLINK \l "_Toc170921709" 4.1.5夹具精度分析 PAGEREF_Toc170921709 \h 44HYPERLINK \l "_Toc170921710" 4.2加工曲拐上侧面油孔夹具设计PAGEREF _Toc170921710 \h 45HYPERLINK \l "_Toc170921711" 4.2.1定位基准的选择 PAGEREF _Toc170921711 \h 45HYPERLINK \l "_Toc170921712" 4.2.2切削力的计算与夹紧力分析PAGEREF _Toc170921712 \h 45HYPERLINK \l "_Toc170921713" 4.2.3夹紧元件及动力装置确定PAGEREF _Toc170921713 \h 46HYPERLINK \l "_Toc170921714" 4.2.4钻套、衬套及夹具体设计PAGEREF _Toc170921714 \h 47HYPERLINK \l "_Toc170921715" 4.2.5夹具精度分析 PAGEREF_Toc170921715 \h 48HYPERLINK \l "_Toc170921716" 4.3铣曲拐端面夹具设计 PAGEREF _Toc170921716 \h 49HYPERLINK \l "_Toc170921717" 4.3.1定位基准的选择 PAGEREF _Toc170921717 \h 49HYPERLINK \l "_Toc170921718" 4.3.2定位元件的设计 PAGEREF _Toc170921718 \h 49HYPERLINK \l "_Toc170921719" 4.3.3铣削力与夹紧力计算 PAGEREF _Toc170921719 \h 50HYPERLINK \l "_Toc170921720" 4.3.4对刀块和塞尺设计 PAGEREF _Toc170921720 \h 51HYPERLINK \l "_Toc170921721" 4 结论 PAGEREF_Toc170921721 \h 53HYPERLINK \l "_Toc170921722" 参考文献 PAGEREF_Toc170921722 \h 54HYPERLINK \l "_Toc170921723" 致谢 PAGEREF_Toc170921723 \h 55摘要此次毕业设计任务是对3L-10/8空气压缩机曲轴零件的机械加工工艺、夹具的设计,在曲轴零件的加工工艺过程中轴与轴中心线之间要有位置要求, 以毛坯轴两端定位先加工两中心孔,以两端中心孔定位再粗、精加工各轴的表面，然后以粗、精后的两轴径定位钻螺纹、铣键槽和铣曲拐端面，采用专用夹具加工两斜油孔，最后粗、精磨各轴。
曲轴零件的机械加工工艺及夹具设计曲轴零件是发动机中最重要的部件之一，其主要作用是将活塞的上下往复运动转化为旋转运动，从而带动汽车轮胎运动，使汽车前进。
曲轴的机械加工工艺及夹具设计对于汽车发动机的品质和性能有着至关重要的作用。
下面将为大家介绍如何进行曲轴零件的机械加工和夹具设计。
一、曲轴的机械加工工艺曲轴是一种比较复杂的零件，其加工难度较高，需要用到许多特殊的工艺。
下面将为大家介绍曲轴的机械加工工艺：1. 曲轴的材料选择：曲轴要求材料强度高、耐磨性好，所以通常选择高强度的锻造钢、铸钢等材料。
2. 曲轴的切削加工：曲轴的切削加工是一种比较复杂的加工处理方法，其加工难度和要求较高。
曲轴的加工需要使用专门的加工设备和加工工艺，如车削、铣削、磨削、钻削等等。
3. 曲轴的热处理：曲轴的加工后，需要通过热处理的方式，使其达到所需的硬度和韧性，从而提高其性能。
4. 曲轴的表面处理：曲轴的表面处理包括抛光、镀铬、陶瓷喷涂等。
这些处理不仅美观，而且有助于提高曲轴的使用寿命和性能。
二、曲轴的夹具设计曲轴的夹具是曲轴机械加工的重要工具，它们可以确保曲轴在加工过程中的稳定性和精度。
夹具的设计应该考虑以下几个因素：1. 加工特性：不同的加工方式对夹具的要求不同，应根据加工特性设计夹具。
2. 工件材质：工件的材质对夹具设计产生很大的影响。
应该选择合适的材料和加工工艺，确保夹具的刚性和精度。
3. 加工精度：曲轴是一个高精度零件，夹具设计时应该注意加工精度的要求，保证夹具的精度和稳定性。
4. 生产效率：合理的夹具设计应该能够提高生产效率，降低成本，从而提高企业的竞争力。
总之，曲轴零件的机械加工和夹具设计对于汽车发动机的性能和品质有着至关重要的作用。
只有通过正确的加工工艺和夹具设计，才能制造出质量更高、性能更优的曲轴，满足汽车发动机的需求。
题目:曲轴零件机械加工工艺及其典型夹具设计毕业设计（论文）任务书系别机电信息系专业机械设计制造及其自动化班级B090207 姓名尚腾学号090207191.毕业设计（论文）题目：曲轴零件机械加工工艺及其典型夹具设计2.题目背景和意义：夹具是能够使产品按一定的技术要求准确定位和牢固夹紧的工艺装置，它的主要用于保证产品的加工质量、减轻劳动强度、辅助产品检测、展示、运输等。
工件的工艺分析及夹具设计是工艺工程师必备的专业素质，对学生的培养具有重要实践意义。
3.设计(论文)的主要内容（理工科含技术指标）：(1)对所给零件进行设计和建模，所给零件的工艺分析，计算、编写各工件加工工艺；(2)各工件的定位分析（自由度）、夹具的定位误差计算；(3)绘制各夹具的装配图及部分零件图；(4)要求各夹具设计合理，符合工程实际；(5)各工件具体参数见所给参考图纸。
4.设计的基本要求及进度安排（含起始时间、设计地点）：不少于15000字数）：②图纸（幅面和张数）： A0图纸2张，工艺卡片1份③其他要求：参考文献不少于15篇（其中外文文献不少于3篇），外文文献翻译汉字3000 字以上。
指导教师签名：年月日学生签名：年月日系主任审批：年月日说明：1本表一式二份，一份由学生装订入册，一份教师自留。
2 带*项可根据学科特点选填。
曲轴零件机械加工工艺及其典型夹具设计摘要本设计是根据被加工曲轴的技术要求，进行机械工艺规程设计，然后运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计。
主要工作有：绘制产品零件图，了解零件的结构特点和技术要求；根据生产类型和所在企业的生产条件，对零件进行结构分析和工艺分析；确定毛坯的种类及制造方法；拟定零件的机械加工工艺过程，选择各工序的加工设备和工艺设备，确定各工序的加工余量和工序尺寸，计算各工序的切削用量和工时定额；填写机械加工工艺过程卡片、机械加工工序卡片等工艺卡片；设计指定的专用夹具，绘制装配总图和主要零件图。
曲轴零件的机械加工工艺及夹具设计概述曲轴是内燃机的重要零部件，也是机械加工中较难加工的部件之一。
其加工和夹持应满足高精度和高要求的工艺和设备，以保证曲轴部件的质量和性能。
本文将从曲轴加工的流程、夹具设计与制作、加工工艺等方面进行介绍。
一、曲轴加工流程1. 钢筋的切割：使钢材的长度符合后续工艺的要求。
一般钢锭在长度为1 - 1.5m，如果剩余长度工艺对曲轴要求不高可直接用，否则要进行切割。
2. 热处理：钢锭在经过锻造、粗加工后需要进行热处理，以达到强度和韧性的要求。
包括调质、正火和淬火等工艺。
3. 精密加工：钢锭在经过热处理后进行精密加工，包括粗加工、中加工和精加工。
其中，粗加工是对轴型进行加工，中加工是对轴颈和插销孔加工，精加工是对轴颈和轴头进行加工和修磨。
4. 检测与调整：曲轴加工完成后，需要进行检测。
通常检测的项目包括外径、轴颈径、平行度和轴线精度等。
如果存在不符合要求的情况，需要进行调整和修复。
二、夹具设计与制作夹具的主要功能是稳定固定加工零件，使加工达到精确度和稳定性，提高加工效率和质量。
对于曲轴的加工中，常用的夹具有中心孔夹具、两端夹具和平行四边形夹具等。
对于中心孔夹具，其最主要的作用在于在加工过程中保持轴心不动，通过将曲轴的中心孔安装于夹具上，进行加工和旋转。
对于两端夹具，常常用于精密加工中，通过夹紧曲轴的两端进行加工和调整。
但使用两端夹具时应注意不要夹断轴颈。
平行四边形夹具则能够将曲轴固定，并确保平行度，是一个既简单，又有效的加工曲轴的夹具。
三、加工工艺1. 粗加工：曲轴的粗加工主要是对轴型进行加工。
首先，通过车削机将钢锭加工成符合直径要求的高度，并根据轴型图削出外形。
然后采用龙门铣床加工出内凸辊、凸轮和法块孔等。
2. 中加工：轴盖用旋花车进行加工，使其内直径和曲轴颈外径一致。
通过铣床将轴颈进行精密加工和修磨，以达到加工轴颈直径精度和表面粗糙度的要求。
此时需注意切削液的多次换换或循环过滤，防止不规则颗粒对轴颈的损伤。
曲轴的加工工艺及夹具设计.曲轴是一种中空的长轴，具有凸轮和连杆等部件。
曲轴广泛用于发动机、发电机、泵和压缩机等机械设备中。
由于其制作具有较强的特殊性和难度，因此制作曲轴的工艺及夹具设计至关重要。
1. 设计工艺和工艺路线曲轴的设计必须遵循机械原理和技术规范。
在进行曲轴设计时，需考虑到曲轴的材质，曲轴壳特征，曲轴壳直径和轴承座位置等因素。
在考虑这些因素的同时，需要进行材料选择和制造工艺选择，以便获得最优的曲轴设计，同时优化制造成本。
2.原料准备曲轴一般由高强度合金钢、铸铁或铝合金等材料制成。
在对原料进行处理时，需遵循材料质量指导书规定和制造工艺要求。
在准备原料时，还需对其进行热处理，以获得合适的材料性能，提高曲轴的强度和耐用性。
3. 车削工艺曲轴车削工艺是曲轴加工流程的核心，也是曲轴用最多的材料加工工艺。
在车削工艺中，需要使用高精度的车床和其它特殊加工设备，以保证曲轴的直径精度、凸轮和连杆安装位置、轴承座间隙等要求.磨削工艺是曲轴精度提高的关键。
在磨削过程中，需要使用优质的磨削工具和磨削设备。
磨削工艺中，需要注意磨削的时间、力和速度。
5. 精修工艺精修工艺主要是通过热处理或冷加工，以提高曲轴的强度和稳定性。
在精修过程中，需对曲轴进行一系列的检测和测试，以保证曲轴符合设计要求和制造标准。
1. 铸造夹具铸造夹具是曲轴制造中的一种常见夹具。
在铸造夹具中，需要考虑曲轴壳体的角度和直径，以及曲轴壳体的形状和大小等因素。
铸造夹具一般由木材或铸铁制成，以保证夹具的强度和稳定性。
2. 加工夹具加工夹具是曲轴制造中的另一种常见夹具。
在加工夹具中，需要考虑曲轴加工的每一个环节。
加工夹具需要能够满足曲轴加工的精度要求和工艺要求，同时，加工夹具还需要兼具夹持曲轴的能力。
3. 检测夹具检测夹具主要用于曲轴的检测和测试。
在检测夹具中，需要考虑曲轴的尺寸、形状和位置，以及曲轴检测的精度要求。
同时，检测夹具需要依据曲轴的检测项目，兼具夹持、测量、测试等多个功能。
绪论夹具结构设计在加深我们对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
选择曲轴的夹具设计能很好的综合考查我们大学四年来所学的知识。
本次所选设计内容主要包括：工艺路线的确定，夹具方案的优选，各种图纸的绘制，设计说明书的编写等。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
利用更好的夹具可以保证加工质量，机床夹具的首要任务是保证加工精度，特别是保证被加工工件是加工面与定位面以及被加工表面相互之间的位置精度。
提高生产率，降低成本，使用夹具后可以减少划线、找正等辅助时间，且易于实现多工位加工。
扩大机床工艺范围，在机床上使用夹具可使加工变得方便，并可扩大机床工艺范围。
减轻工人劳动强度，保证生产安全。
为了让夹具有更好的发展，夹具行业应加强产、学、研协作的力度，加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时局进地创新和发展夹具技术。
1 零件分析1.1零件的作用零件位于空气压缩机连杆处，曲轴产生旋转运动，带动连杆使活塞产生往复运动，它在工作过程中将承受周期性的复杂的交变载荷。
其主要作用是传递转矩，是连杆获得所需的动力。
1.2零件的工艺分析由空气压缩机的曲轴零件图可知，它的外表面上有多个平面需要进行加工，此外各表面上还需加工一系列螺纹孔和键槽。
因此可将其分为两组加工表面，它们相互间有一定的位置要求它们之间有一定的位置要求.现分析如下: 1.2.1以拐径Ø95mm 为中心的加工表面这一组加工表面包括: 拐径Ø950.0360.071-- mm 加工及其倒圆角,两个Ø8的斜油孔,两个油孔孔口倒角，它的加工表面的位置要求是Ø950.0360.071-- mm 圆柱度公差为0.01mm 。
1.2.2以轴心线两端轴为中心的加工表面这一组加工表面：1：10锥度面的键槽240.0520+ mm 并左端倒角，左端面Ø15 mm 深16.8 mm 的中心孔,2个M12深24 mm 的螺纹孔，各轴的外圆表面, 右端面Ø950.0250.003++ mm 的孔Ø300.0840+ mm 。
这组加工表面有一定的位置要求，主要是：(1)键槽240.0520+mm ×110mm 与 1：10锥度轴心线的对称度公差为0.10mm 。
(2)1：10锥度轴心线对A-B 轴心线的的圆跳动公差0.025mm ；(3)Ø900.220.57-- mm 轴表面的圆柱度公差为0.01 mm这两组加工表面之间有着一定的位置要求，主要有：(1)曲轴拐径Ø950.0360.071-- mm 轴心线与A-B 轴心线的平行度公差Ø0.03mm又以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并保证他们的位置精度要求。
1.3零件加工的主要问题和工艺过程设计分析（1）曲轴在铸造时，左端Ø950.0250.003++ mm 要在直径方向上留出工艺尺寸量，铸造尺寸为105mm ，这样为开拐前加工出工艺键槽准备。
该工艺键槽与开拐工装配合传递扭转。
（2）为保证加工精度，对所有加工的部位均应采用粗、精加工分开的原则。
（3）曲轴加工应充分考虑在切削时平衡装置。
1）车削拐径用专用工装及配重装置。
图1-1 车削拐径2）粗、精车轴径及粗、精磨轴径都应在曲轴拐径的对面加装配重。
图1-2 车、磨轴径（4）1：10锥度环规与塞规要求配套使用，环规检测曲轴锥度，粗加工时，用粉笔的加工零件上细画一条线，用环规套上，转半圏。
看零件上磨擦的痕迹，小头被抹掉表示锥度小了，大头抹掉表示锥度大了。
精加工时，用红丹粉涂。
除了锥度，还要注意表面的接触面积要大于85%以上才算合格。
塞规检测与之配套的电机转子锥孔或联轴器锥孔，以保证配合精度。
（5）曲轴偏心距100+-0.1mm 的检验方法如图2-3。
将两个短V 形块放在工作平台上，以曲轴两轴径Ø950.0250.003++ mm 作为测量基准。
将曲轴放在V 形块上。
首先用百分表将两轴径的最高点调整到等高（可用纸垫V 形块的方法），并同时用高度尺测出轴径的最高点实际尺寸32,H H 如两轴径均在公差范围内，这时32,H H 应等高)。
用百分表将曲轴拐径调整到最高点位置上，同时用高度尺测出拐径最高点实际尺寸1H 。
1在用外径千分尺测出拐径1φ和轴径32,φφ的实际尺寸。
这样经过计算可得出偏心距的实际尺寸。
图1-3 曲轴偏心距检测示意图1-2)2/()2/(2211式偏心距φφ---=H H式中 1H —— 曲轴拐径最高点 2H （ 3H ）——曲轴轴径最高点1φ —— 曲轴拐径实际尺寸)(32φφ ——曲轴轴径实际尺寸（6）曲轴拐径轴线与轴径轴线平行度的检查，可参照图2-3进行。
当用百分表将两轴径的最高点，调整到等高后，可用百分表再测出拐径1φ最高点两处之差，然后通过计算可得出平行度值。
（7）曲轴拐径、轴径圆度测量，可在机床上用百分表测出。
圆柱度的检测，可以在每个轴上选取2~3个截面测量，通过计算可得出圆柱度值。
2 机械加工工艺规程设计2.1确定毛坯的制造形式铸铁拥有力学性能低，切削性能好，消振性能好，良好的铸造性能，良好的耐磨性能，零件材料为球墨铸铁，牌号为QT600-3。
考虑到空气压缩机曲轴的零件较大，零件比较复杂，毛胚种类是铸件，大批生产。
而且投资较少，成本较低，生产周期短。
2.2基面的选择基面选择是工艺规程设计中的重要工作之一，基面选择的正确与合理，可以使加工质量得到保证，生产率得以提高，不盲目的选择基面。
否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无法正常进行。
2.2.1 粗基准选择在小批生产的条件下，通常都是采取划线找正。
所以曲轴加工的第一道工序是钳工划线，划出主轴颈端面的十字中心线以及待加工表面的轮廓线，然后按划线找正将曲轴安装在机床上进行加工。
这样兼顾了各部分的加工余量，以减少毛坯的废品率。
2.2.2 精基准的选择加工曲轴的主轴颈以及与主轴颈同旋转轴心线的其它配合部分和曲柄外圆弧面、外端面时，同轴类零件外圆表面加工一样，采用辅助精基准－顶针孔。
用顶针孔作为精基准，符合基面统一的原则，从而可以保证一次安装中加工的各表面的同轴度或垂直度。
2.3制定工艺路线制定工艺路线的出发点，应该是使零件的几何形状、尺寸精度等技术要求能得到合理的保证。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案（一）：1）画线，以毛坯外形找正，划主要加工线，偏心距1000.1±mm 及外形加工。
2）划轴两端中心孔线，兼顾各部分加工余量。
3）工件平放在镗床工作台上，压轴φ950.0250.003++ mm 两处，钻右端中心孔。
4）夹右端（1：10锥度一边）顶右端中心孔，粗车左端外圆95φ0.0250.003++ mm ，粗车左端所有轴径，粗车拐径外侧左、右端面，保证拐径外侧的对称性及尺寸，粗铣凸台Ø25。
5）夹右端，左端上中心架车端面，去长短保证总长尺寸610mm ，钻左端中心孔，钻左端Ø6的孔，深16.8mm ，锪钻锪60°角，深7.8mm ， 再锪120°角，深1.8m图2-16）粗车拐径Ø950.0360.071-- mm 尺寸。
7）精车拐径Ø950.0360.071-- mm 尺寸。
8）夹左端，顶右端中心孔，精车右端轴径Ø950.0250.003++ mm ，长度尺寸至87mm ，保证曲拐端面60mm 尺寸，精车右端轴径Ø93至图示长度12mm 。
9）夹右端，顶左端中心孔，精车左端轴径Ø950.0250.003++ mm ，长度尺寸至85mm ，保曲拐端面60mm 尺寸。
10）以两中心孔定位，磨左端轴径Ø950.0250.003++ mm ，磨左端轴径Ø900.220.57--mm 。
11）以两中心孔定位，倒头装夹，磨左端轴径Ø950.0250.003++ mm 。
12）底面60mm ×115mm ，以两侧面定位并压紧，保证距中心高70mm ，总高236mm 。
13）以两轴径定位压紧钻、攻4—M20螺纹。
14）以两端中心孔定位，精磨拐径Ø950.0360.071-- mm 至图样尺寸，磨圆角R6。
15）以两端中心孔定位，精磨两轴径Ø950.0250.003++ mm 至图样尺寸，磨圆角R6，精磨Ø900.220.57--mm 至图样尺寸，倒角2.5×45°。
16）夹右端，顶右端中心孔车1：10圆锥，留余量1.5mm 。
17）以两端中心孔定位，磨1：10圆锥Ø86长124mm ，磨圆角R6。
18）磁粉探伤各轴径，拐径。
19）划键槽线24mm ×110mm ，铣键槽，以两轴径Ø950.0250.003++ mm 定位，采用专用工装装夹铣键槽24mm ×110mm 至图样尺寸。
20）铣右端轴径Ø93mm 的槽440.50.2++mm 至图样尺寸。
21）粗镗、精镗右端Ø300.0840+mm 孔至图样尺寸，深75mm 。
锪60°角，深5.5mm ，再锪120°角，深2mm 。
22）重新装夹工件，采用专用工装装夹，钻拐径Ø950.0360.071-- mm 两斜油孔Ø8mm。
27）钳工，修油孔，倒角，清污垢。
28）检查。
工艺路线方案（二）：1）画线，以毛坯外形找正，划主要加工线，偏心距1000.1±mm 及外形加工。
2）划轴两端中心孔线，顾各部加工余量。
3）工件平放在镗床工作台上，压轴950.0250.003++ mm 两处，钻右端中心孔。
4）夹右端（1：10锥度一边）顶右端中心孔，粗车左端外圆Ø950.0250.003++ mm ，粗车左端所有轴径，粗车拐径外侧左、右端面，保证拐径外侧的对称性及尺寸，粗铣凸台Ø25。
5）夹右端，左端上中心架车端面，去长短保证总长尺寸610mm ，钻左端中心孔，钻左端Ø6的孔，深16.8mm ，锪60°角，深7.8mm ，再锪120°角，深1.8mm 。
