施工测量培训教程

  • 格式：pptx
  • 大小：3.85 MB
  • 文档页数：65

下载文档原格式

  / 65

合集下载

隧洞施工测量培训课件范文

隧洞施工测量培训课件范文

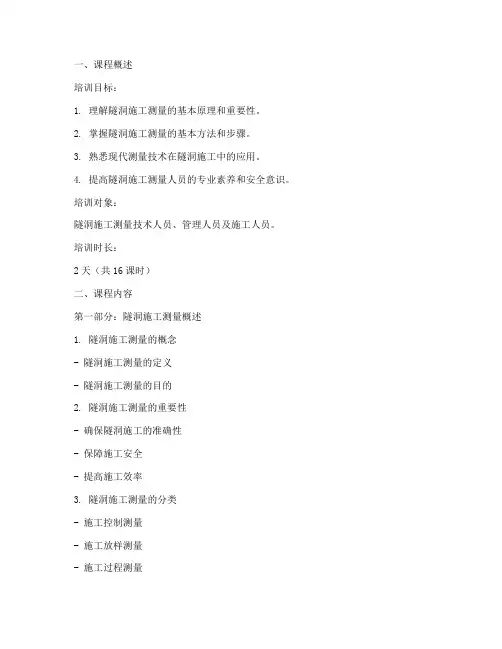

一、课程概述培训目标：1. 理解隧洞施工测量的基本原理和重要性。

2. 掌握隧洞施工测量的基本方法和步骤。

3. 熟悉现代测量技术在隧洞施工中的应用。

4. 提高隧洞施工测量人员的专业素养和安全意识。

培训对象：隧洞施工测量技术人员、管理人员及施工人员。

培训时长：2天（共16课时）二、课程内容第一部分：隧洞施工测量概述1. 隧洞施工测量的概念- 隧洞施工测量的定义- 隧洞施工测量的目的2. 隧洞施工测量的重要性- 确保隧洞施工的准确性- 保障施工安全- 提高施工效率3. 隧洞施工测量的分类- 施工控制测量- 施工放样测量- 施工过程测量- 工程竣工测量第二部分：施工控制测量4. 施工控制测量的原理- 坐标系选择- 控制网设计- 控制点布设5. 施工控制测量的方法- 经纬仪测量- 全站仪测量- GPS测量6. 施工控制测量的精度要求- 控制网精度要求- 控制点精度要求第三部分：隧洞施工放样测量7. 隧洞施工放样测量的原理- 放样方法选择- 放样精度要求8. 隧洞施工放样测量的方法- 水平角放样- 高程放样- 斜距放样9. 隧洞施工放样测量的注意事项- 放样精度控制- 施工环境因素影响第四部分：施工过程测量10. 施工过程测量的目的- 监控施工进度- 质量控制11. 施工过程测量的方法- 洞内导线测量- 洞内高程测量- 断面测量12. 施工过程测量的精度要求- 施工过程测量精度要求- 质量控制标准第五部分：现代测量技术在隧洞施工中的应用13. 全球定位系统（GPS）在隧洞施工中的应用- GPS定位原理- GPS在隧洞施工中的应用14. 雷达测距仪在隧洞施工中的应用- 雷达测距仪原理- 雷达测距仪在隧洞施工中的应用15. 三维激光扫描技术在隧洞施工中的应用- 三维激光扫描原理- 三维激光扫描技术在隧洞施工中的应用第六部分：隧洞施工测量安全与质量控制16. 隧洞施工测量安全- 安全意识教育- 安全操作规程- 应急处理措施17. 隧洞施工测量质量控制- 质量管理体系- 质量控制措施- 质量检验与评定三、培训总结通过本次培训，学员应掌握以下知识和技能：1. 隧洞施工测量的基本原理和方法。

施工测量教学培训讲座PPT

施工测量教学培训讲座PPT
（2）工程复测、重要建筑物控制测量、竣工测量成果应形成书面资 料（测量成果书）。工程复测成果书是对设计单位提供的控制点资料 核实的结果，又是为以后的施工测量提供控制资料的依据；重要建筑 物控制测量成果书有助于重点工程统一控制，避免施工中用错资料； 竣工测量成果书是对我们施工出的工程最后的核实，以确认是否满足 规范要求。所有测量成果书应资料齐全、文整清楚，而且必须有计算 者、复核者签字，责任单位总工程师（技术负责人）签认。
（2） 每位技术人员应养成妥善保护各类桩橛的习惯，当发现有 部分桩位在施工影响范围内，应立即测设外移桩或护桩，使之在 施工过程中能及时正确复位，要避免在施工放样中用错控制点或 用错数据。
施工测量工作范围包括：工程开工前交接桩； 施工复测；控制测量（或控制网加密）；工序各 部施工放样；变形测量；竣工测量。
一、施工测量的基础知识
（三）施工测量工程中的注意事项
（1）在施工测量过程中，测量数据若是手工记录时，应采用专业记 录簿，用铅笔（或不洇水的笔）在现场逐项记录，各种测量原始记录 书写要正确，所有原始记录必须在现场同步作出，严禁事后补记补绘， 不得涂改撕毁，若有误，可用明显的记号标识。记录中参加人员、设 备、日期、地点等事项应完备清楚，签字齐全。记录数据及时检核， 不合格时，应按规范要求补测或重测，录入计算资料的数据应核对无 误。
施工测量
一、施工测量的基础知识
(一)测量的基本原则
在测量工作中，为了减少测量误差的积累和 提高测量的精度，应按照从“从整体到局部， 从控制到碎部”的基本原则实施。
一、施工测量的基础知识
(二)施工测量的目的和工作范围 工程施工测量作业时间贯穿于整个施工过程。
测量的目的是保障建筑物空间位置及几何尺寸的 准确性，将误差控制在规定范围之内，以满足建 筑物明确和隐含的功能需要。主要是如何将设计 图纸上建筑物的位置用测量方法精确地设置到地 面上，以便作为各项工程建设施工的依据。

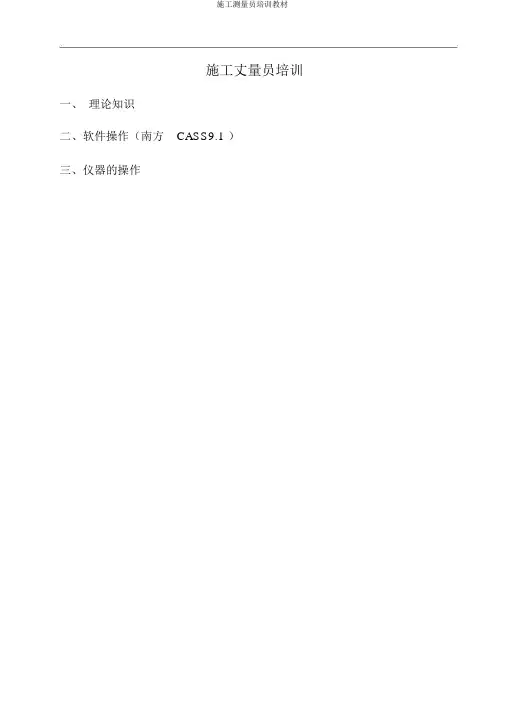

施工测量员培训教材

施工测量员培训教材

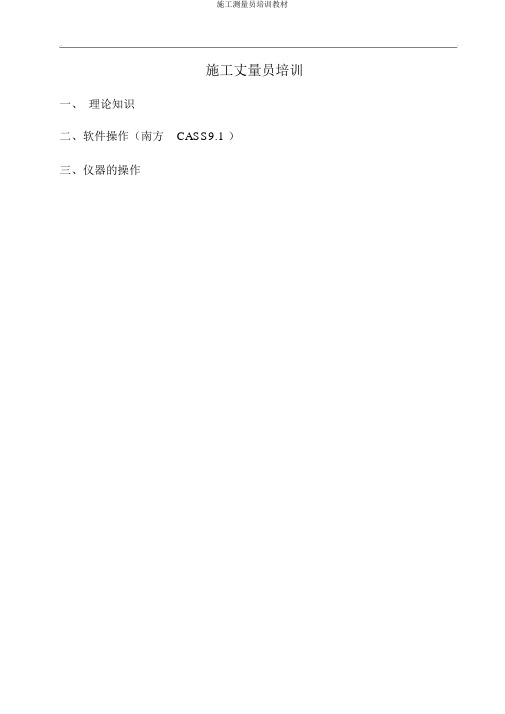

施工丈量员培训一、理论知识二、软件操作（南方CASS9.1 ）三、仪器的操作今日是我第一次给大家授课，没有经验，准备得也不够充足，挺茫然的，也挺紧张的，所以讲的不好请大家见谅。

言归正传，考虑到时间关系我准备将所讲的分软件操作（南方 CASS9.1 ）：3）仪器的操作一、理论知识3 部分： 1）理论知识；2）1.丈量学的观点和分类丈量学是研究怎样测定地面点的平面地点和高程，将地球表面的起伏形态和各样固定物体系成图，以及确立地球的形状和大小的科学。

丈量学可分为大地丈量学、地形丈量学、拍照丈量学、工程丈量学、制图学等。

2.丈量工作的原则丈量工作一般按照由整体到局部、由高级到初级、先控制后碎部的原则。

3. 丈量常用的胸怀单位丈量学中常用的是长度、角度、面积等胸怀单位。

自我国采纳了国际公制为基本计量制度。

长度主单位为米，分米 (dm) ＝ 100 厘米 (cm) ＝1000 毫米 (mm) ＝3 市尺；1959 年起，1 米(m) ＝ 10 1000 米＝ 1 公里(km) ＝2市里。

角度主单位为60 进制的度，马上一个圆周角分为格，每格称为 1 度（°）。

丈量计算工作中，常常用与半径相等的弧所对的圆心角作为量角的单位，称为“弧度制” 。

角度与弧度的换算关系为1弧度。

面积主单位为平方米，大面积可用平方公里、公顷、公亩表180示，农业上习习用市亩作面积单位， 1 平方公里＝ 100公顷＝ 10000公亩＝ 1000000平方米＝ 1500 市亩。

4.什么是水平面？什么是大地水平面？假想一个静止的海水面，无穷延长形成一个连续关闭的曲面，它处处与重力方向垂直，这个静止的海水面称为水平面。

水平面有无穷多个，此中经过均匀海水面的水平面叫大地水平面。

5.什么是高程？什么是绝对高程？什么是相对高程？什么是高差？由地面点到高程起算面的垂直距离，叫该点的“高程” ，以 H 表示。

以大地水平面作为起算面的某点高程，叫该点的绝对高程，又称海拔。

施工测量培训教程共67页文档

施工测量培训教程共67页文档
用改正后的高差和已知点的高程，来计算各待定点 的高程。
第三节 施工测量的主要方法
要求：熟读规范、掌握标准、识图、了解设 计意图、并熟悉施工工艺。根据规范及设计 要求，采用不同的测设方法进行实地放样。
针对现阶段平面位置主要采用的常用的测设 方法：
1、极坐标法：已知一个控制点的坐标及其坐 标方位角，及待定点与起始边的夹角及距离， 将待定点在实地标定出来的方法。
3 根据施工图纸及设计交桩情况，沿线路方 向对全线控制点进行控制网加密，并编写加 密施工方案报审通过后进行全线加密。
4 编写测量加密技术总结，并上报加密成果， 批复后用于全线现场施工测设。
第二节 高程测量 四等水准测量
闭合水准路线
支水准路线
2
1
2
1
BM1
4 附合水准路线BM11源自3BM1BM2
3
三、桥墩施工放样
桥墩墩身形式多样，大型桥梁一般采用分离 式矩形薄壁墩，或圆端形墩。
填方段路基边坡
挖方段路基边坡
挖方段边坡
第五节 桥梁施工放样
桥梁施工放样的主要内容： 1 桩基的放样。 2 承台及墩身结构尺寸、肋板的放样。 3 盖梁、墩帽及支座垫石的结构尺寸、位置
放样。 4 梁板安装，轴线控制。 5 桥梁上部结构、桥面系、护栏的放样。 6 各阶段的高程放样。
一、钻孔桩的施工放样及注意事项
第四节 路基施工的测量方法
一、开挖线/坡脚线 使用仪器：RTK 方法：计算试探法 注意事项：断面图里程、设计标高、坡度 复核
实测数据：里程K、高程H、偏距D
放样点
h1=H-h2
L1=h1*坡比
L=L1+L2
△L=L-D
试探调整△L直至△L小于3cm

房建工程测量培训讲解

房建工程测量培训讲解

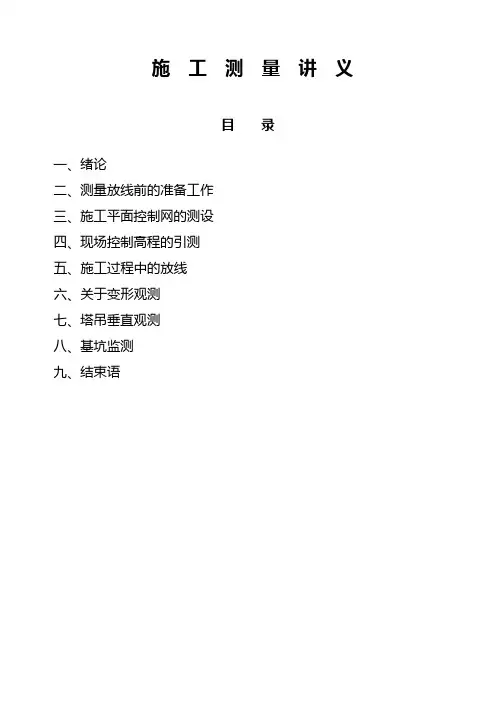

施工测量讲义目录一、绪论二、测量放线前的准备工作三、施工平面控制网的测设四、现场控制高程的引测五、施工过程中的放线六、关于变形观测七、塔吊垂直观测八、基坑监测九、结束语施工测量讲义一、绪论施工测量工作是我们工程建设的有机组成部分，是其它工序的先导。

测量工作贯穿了从工程的开始包括生活区、办公区、作业区等三类临时设施的定位到施工过程中整个平面控制网的布设，槽底定位，轴线控制线的引测，以至于到工程中后期的二次结构和装修工作等等。

可以说测量工作贯穿了整个工程建设的始终。

测量成果的好坏直接影响着工程质量和进度，所以必须要引起我们的高度重视。

下面我就通过我们正在建设的兰州西站项目来谈一谈在一个项目中测量工作自始至终的一些重要的步骤和注意事项，希望对大家的工作有所参考和帮助。

二、测量放线前的准备工作1、规范要求：在我们进行工程测量工作之前，我们要首先明确适用于我们这个工程的规范是哪些。

对于我们房建专业来说主要有以下规范。

（1）GB 50026-2007 中华人民共和国国家标准《工程测量规范》；（2）GB 50308-2008 中华人民共和国国家标准《城市轨道交通工程测量规范》。

（3）GB 50497-2009 中华人民共和国国家标准《建筑基坑工程监测技术规范》（4）JGJ8-2007/J719-2007 中华人民共和国行业标准《建筑变形测量规范》（5）DB11/T339-2006 北京市地方标准《北京市工程测量技术规程》2、人员要求：测量人员必须持证上岗，测量放线工作是一项技术性非常强的工作，它对测量人员的素质也有比较高的要求，人员必须要参加国家组织的培训，并要求考试合格。

做到持证上岗。

并且要在工程开工前，将测量人员的有效证书附在工程测量方案后上报给相关专业的监理工程师。

3、仪器要求：测量所用的仪器要求要在检定期内，根据国家规范要求建筑工程测量仪器包括：水准仪、经纬仪、全站仪、长钢尺、小卷尺、塔尺等测量仪器，在使用前必须要送到有资质的检测机构去检定，只有检定合格，拿到检定证书后才准许使用，否则是不准使用的。

建筑工程测量培训

建筑工程测量培训
• 测量控制点的复测与加密，建筑红线的定测：控制点点位应
根据建筑设计总平面图与施工总平面布置图综合考虑设计确定，点位 应选在通视良好、土质坚硬、便于施测又能长期保留的地方。控制点 或建筑红线桩点是建筑物定位的依据，应认真做好成果资料与现场点 位或桩位的交接工作，并妥善做好点位或桩位的保护工作。
• 施工场地测量：宜采用“方格网法”，平坦地区宜采用 20m×20m 方格网；地形起伏地区宜采用10m×10m方格网； 或直接采测原始地貌数据，及时整理有关数据和资料，并 绘制成有关图表，
轴线控制线标识示例
细部线放样标识示例
• 3、变形监测：变形测量主要内容包括：施工阶段中建 （构）筑物的地基基础、上部结构及其场地的各种沉降 （包括上升）测量、水平位移测量以及其他各种位移测量 等。
• 变形测量点可分为基准点、工作基点与变形观测点。其布 置宜符合下列规定：
• 1 基准点应选设在变形影响范围以外便于长期保存的位置， 每项独立工程至少应有三个稳固可靠的基准点，宜每半年 检测一次；
• 4 遵循测法要科学、简捷、精度要合理、相称的工作原则。仪 器选择要适当，使用要精细。在满足工程需要的前提下，力争 做到省工、省时、省费用。
• 5 定位、放线工作必须执行经自检、互检合格后，由有关主管 部门验线的工作制度。此外，还应执行安全、保密等有关规定， 用好、管好设计图纸与有关资料。实测时要当场做好原始记录， 测后要及时保护好桩位。
• 2、工程施工阶段的测量内容：
• 平场及基坑开挖施工：平场施工样点定测，平场及基底标 高抄测，完成面检测及收方数据测量，计量图数据成果报 签
• 建筑物定位放线和基础施工测量：建筑物的定位放线、桩 基施工测量、基槽（坑）开挖中的放线与抄平、建筑物的 基础放线、±0.000 以下的测量放线与抄平。

工程测量培训内容和计划

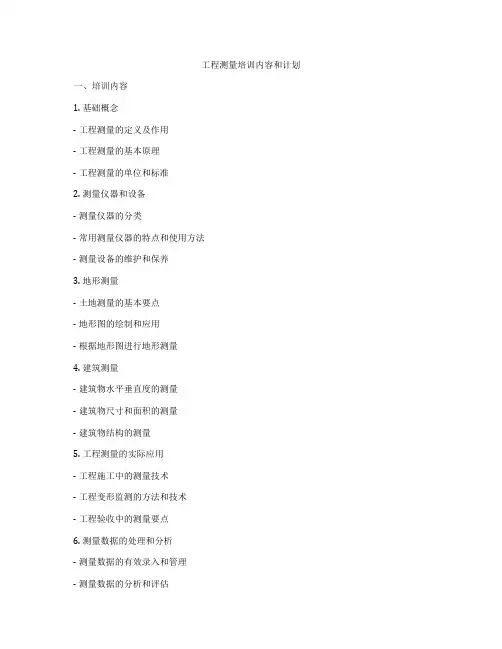

工程测量培训内容和计划一、培训内容1. 基础概念- 工程测量的定义及作用- 工程测量的基本原理- 工程测量的单位和标准2. 测量仪器和设备- 测量仪器的分类- 常用测量仪器的特点和使用方法- 测量设备的维护和保养3. 地形测量- 土地测量的基本要点- 地形图的绘制和应用- 根据地形图进行地形测量4. 建筑测量- 建筑物水平垂直度的测量- 建筑物尺寸和面积的测量- 建筑物结构的测量5. 工程测量的实际应用- 工程施工中的测量技术- 工程变形监测的方法和技术- 工程验收中的测量要点6. 测量数据的处理和分析- 测量数据的有效录入和管理- 测量数据的分析和评估- 测量报告的编写和呈现7. 安全与质量控制- 测量现场的安全管理- 测量过程的质量控制- 测量数据的保密和严密二、培训计划1. 前期准备- 制定培训大纲和计划- 确定培训课程和内容- 确定培训时间和地点- 确定培训师资和教材2. 培训方式- 采用理论教学和实践结合的方式进行培训- 进行案例分析和现场模拟测量- 进行小组讨论和互动交流3. 培训进度安排- 第一天：工程测量基础概念的讲解和案例分析- 第二天：测量仪器和设备的介绍和实际操作- 第三天：地形测量和建筑测量的实际操作和案例分析- 第四天：工程测量实际应用和测量数据处理的讲解和实践- 第五天：安全与质量控制的讲解和考核4. 培训师资安排- 制定并邀请有关专业领域的专家学者担任培训师- 确定培训师的授课内容和方式- 对培训师进行培训和考核5. 培训评估与考核- 在培训过程中进行考试和测验- 对培训学员进行综合评估- 采用测评表和问卷对培训效果进行评价6. 培训材料准备- 编写培训教材和讲义- 制作培训PPT和视频资料- 准备实验器材和工具通过以上的培训内容和计划，我们可以使学员在工程测量的理论和实践中获得全面的培训，提高其工程测量的技术水平，确保其能在实际工程测量工作中做到熟练操作，准确测量，确保工程测量的准确性和可靠性。

建筑施工测量培训方案

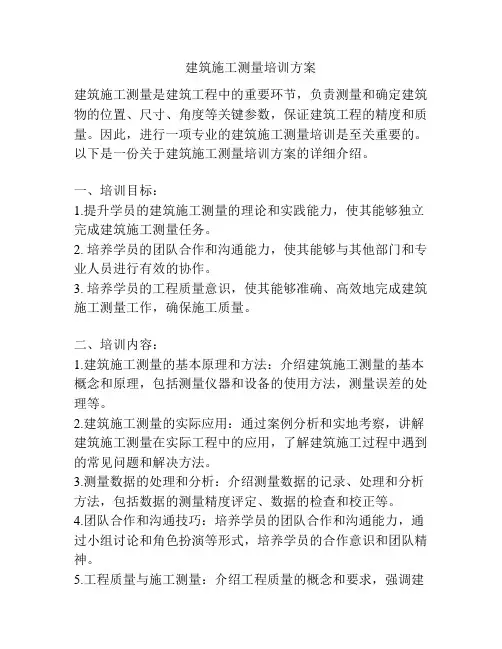

建筑施工测量培训方案建筑施工测量是建筑工程中的重要环节，负责测量和确定建筑物的位置、尺寸、角度等关键参数，保证建筑工程的精度和质量。

因此，进行一项专业的建筑施工测量培训是至关重要的。

以下是一份关于建筑施工测量培训方案的详细介绍。

一、培训目标：1.提升学员的建筑施工测量的理论和实践能力，使其能够独立完成建筑施工测量任务。

2. 培养学员的团队合作和沟通能力，使其能够与其他部门和专业人员进行有效的协作。

3. 培养学员的工程质量意识，使其能够准确、高效地完成建筑施工测量工作，确保施工质量。

二、培训内容：1.建筑施工测量的基本原理和方法：介绍建筑施工测量的基本概念和原理，包括测量仪器和设备的使用方法，测量误差的处理等。

2.建筑施工测量的实际应用：通过案例分析和实地考察，讲解建筑施工测量在实际工程中的应用，了解建筑施工过程中遇到的常见问题和解决方法。

3.测量数据的处理和分析：介绍测量数据的记录、处理和分析方法，包括数据的测量精度评定、数据的检查和校正等。

4.团队合作和沟通技巧：培养学员的团队合作和沟通能力，通过小组讨论和角色扮演等形式，培养学员的合作意识和团队精神。

5.工程质量与施工测量：介绍工程质量的概念和要求，强调建筑施工测量对工程质量的重要性，提高学员对工程质量的重视程度。

三、培训方式：1.理论授课：通过讲座、ppt演示等方式，传授建筑施工测量的基本理论知识和技术要点。

2.实践操作：通过实地实践和模拟实验，让学员亲自操作测量仪器和设备，掌握测量方法和技巧。

3.案例分析：通过分析实际工程案例，让学员了解建筑施工测量在实际工程中的应用，并培养学员解决问题的能力。

4.小组讨论和角色扮演：通过小组讨论和角色扮演等形式，培养学员的团队合作和沟通能力，提高学员的合作意识和团队精神。

四、培训评估：1.笔试：考核学员对建筑施工测量理论知识的掌握情况，包括基本原理、方法和数据处理等。

2.实操考核：进行实地测量和数据处理等实操操作，考核学员的实际技能水平。

民用建筑施工测量培训讲义PPT内容全面课件

26
墙体砌筑到一定高度(1.5m左右),应 在内外墙面上测设出+0.5m标高的水平墨 线,称为+50线.
外墙的+50线作为向上传递各楼层标高的依据
作用:
内墙的+50线作为室内地面及室内装修的依据
27
二. 二层以上楼房墙
:
. 在风小的时候作业
2.每层楼面的轴线 均应
1.墙体轴线投测
直接由底层投测上来
9
三 确定测设方案和准备测设数据
在熟悉设计图纸,掌握施工计划和施工进度的基础
上,结合现场条件和世界情况,在满足工程测量规范
(GB50026-93)的建筑物施工放样的主要技术要求的
前提下,拟定测设方案.测设方案包括测设方法,测设
步骤,采用的仪器工具,精度要求,时间安排等. 在每次现场测设之前,应根据设计图纸和测设控
29
高层建筑施工测量
高层建筑的特点是层数多，高度高，结构复杂。
✓因结构竖向偏差直接影响工程受力情况，故在施工测量 中要求竖向投点精度高，所选用的仪器和测量方法要适
应结构类型、施工方法和场地情况。
✓由于建筑结构复杂，设备和装修标准较高，特别是高速
电梯的安装等，对施工测量精度要求亦高，一般情况在
设计图纸中有说明，有各项允许偏差值，施工测量误差
34
上。
2、吊垂线法
要求：投点高度>5m时，≤3 mm。受风力 影响大,为了减少风力的影响,应将垂线的 位置放在建筑物内部。
使用吊垂线法进行轴线投测,经济简单又 直观,精度也比较可靠,但投测时费时费力,
正逐渐被下面所述的垂准仪法所代替。
11
1．根据与原有建筑物的关系定位
放样定位点的方法很多,2最．根常据见建筑的方是格根网定位 据与周围原有建筑物的关系43.．放根根据据样与控和原制根有点的道据坐 路标 的定 关系位定位 规划道路红线进行建筑物定位2种方法:

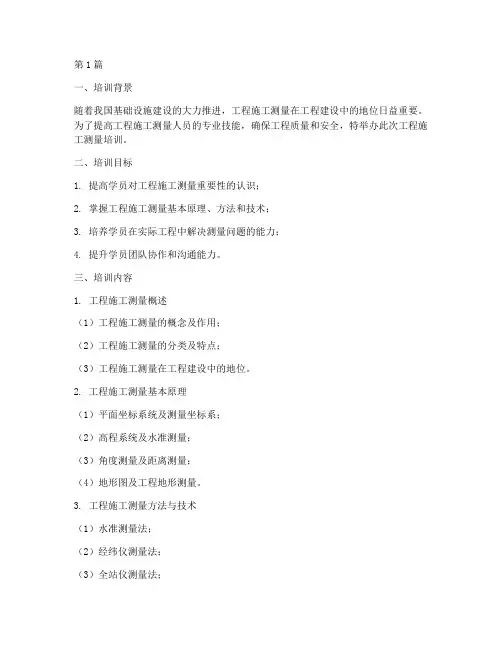

工程施工测量培训(3篇)

第1篇一、培训背景随着我国基础设施建设的大力推进，工程施工测量在工程建设中的地位日益重要。

为了提高工程施工测量人员的专业技能，确保工程质量和安全，特举办此次工程施工测量培训。

二、培训目标1. 提高学员对工程施工测量重要性的认识；2. 掌握工程施工测量基本原理、方法和技术；3. 培养学员在实际工程中解决测量问题的能力；4. 提升学员团队协作和沟通能力。

三、培训内容1. 工程施工测量概述（1）工程施工测量的概念及作用；（2）工程施工测量的分类及特点；（3）工程施工测量在工程建设中的地位。

2. 工程施工测量基本原理（1）平面坐标系统及测量坐标系；（2）高程系统及水准测量；（3）角度测量及距离测量；（4）地形图及工程地形测量。

3. 工程施工测量方法与技术（1）水准测量法；（2）经纬仪测量法；（3）全站仪测量法；（4）GPS测量法；（5）数字地面模型（DEM）制作及应用。

4. 工程施工测量应用实例（1）基础施工测量；（2）主体结构施工测量；（3）装饰装修施工测量；（4）道路、桥梁、隧道施工测量。

5. 工程施工测量质量控制与安全管理（1）施工测量质量控制要点；（2）施工测量安全操作规程；（3）测量仪器设备的管理与维护。

四、培训方式1. 讲师授课：邀请具有丰富实践经验的工程师进行授课，结合实际案例进行分析；2. 课堂讨论：学员针对培训内容进行讨论，分享经验；3. 实操演练：学员在指导下进行实际操作，提高动手能力；4. 考试评估：培训结束后进行考核，检验学员学习成果。

五、培训对象1. 工程施工测量从业人员；2. 建设工程相关专业学生；3. 对工程施工测量感兴趣的人员。

六、培训时间与地点培训时间：根据实际情况确定；培训地点：具体地点另行通知。

七、培训费用培训费用根据实际情况确定，具体费用将在报名时告知。

八、报名方式请有意参加培训的人员填写报名表，并将报名表发送至指定邮箱。

九、联系方式联系人：XXX联系电话：XXX邮箱：XXX欢迎广大同仁踊跃参加工程施工测量培训，共同提高我国工程施工测量水平！第2篇一、培训背景工程施工测量是工程建设的重要环节，它关系到工程的顺利进行和施工质量。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、承台施工放样 对于承台及肋板等结构，须采用全站仪极坐 标法、坐标法进行现场定位。 ㈠放样承台轮廓线特征点，供安装模板用。 ㈡吊线法或水平靠尺来控制模板的垂直度， 安装完毕后，用全站仪测定模板四个角点坐 标，直至符合规范设计要求。 ㈢水准仪测定模板顶面高程，然后根据其标 高反推承台顶面设计标高，并用油漆标明承 台顶面设计高程位置。做好现场测量原始数 据的记录，做书面交底并签字确认。

三、桥墩施工放样 桥墩墩身形式多样，大型桥梁一般采用分离 式矩形薄壁墩，或圆端形墩。 ㈠圆柱体墩身： ①放样墩中心的圆心位置，并用钢卷尺量预 埋钢筋是否在中心位置，防止墩身保护层不 够。 ②模板立好并加固后，全站仪或者垂球检查 立柱的垂直度，必须满足设计规范要求。 ③水准仪采用倒尺法测设模板顶面标高，并
（5）每次收放塔尺时都要确保每节塔尺都已完全拔出，并卡扣。
1、计算小数点位取舍要求
2、往返测高差不符值与环线闭合差
（一）计算高差闭合差
公式：
f h h测 h理
故对于闭合水准路线，有：
f h h测 h理 h测
对于附合水准路线，有：
f h h测 h理 h测 (H终 H 始 )
五、四等三角高程测量
用水准测量方法测定地面 点的高程，其精度较高，但 在地形起伏变化较大的山区、 丘陵地区，使用该法就十分 困难。在这种情况下，通常 要采用三角高程测量的方法。
1．三角高程测量原理
在相邻两点间观测其竖直角， 再根据这两点间的水平距离， 应用三角学的原理计算出两 点间的高差，进而推算出点 的高程。原理如图所示。
要求：熟读规范、掌握标准、识图、了解设 计意图、并熟悉施工工艺。根据规范及设计 要求，采用不同的测设方法进行实地放样。 针对现阶段平面位置主要采用的常用的测设 方法： 1、极坐标法：已知一个控制点的坐标及其坐 标方位角，及待定点与起始边的夹角及距离， 将待定点在实地标定出来的方法。

2、全站仪坐标测设法：已知控制点的坐标 及待定点的坐标，直接在全站仪输入待定 点的坐标，将待定点直接标定出来的方法。 3、方向交会法：在2个控制点上分别安置 经纬仪，根据相应的水平角测设出相应的 方向，根据两个方向交会定出点位的一种 方法。 4、路基放样采用RTK道路放样
（2）垂直角误差 垂直角观测误差包括仪器误差、观测误差和外界环境的影 响。J6经纬仪两测回垂直角平均值的中误差可达±15″，对三 角高程的影响与边长及推算高程路线总长有关，边长或总长 愈长，对高程的影响也愈大。 因此，垂直角的观测应选择大气折光影响较小的阴天和 每天的中午观测较好，推算三角高程路线还应选择短边传递， 对路线上边数也有限制。 （3）大气垂直折光系数误差 大气垂直折光误差主要表现为折光系数K值测定误差。 （4）丈量仪高和觇标高的误差 仪高和觇标高的量测误差有多大，对高差的影响也会有 多大。因此，应仔细量测仪高和觇标高。
XA=536.27m YA=328.74m
1122224Βιβλιοθήκη 2 10517062
4
1233006 4 1014624
3
3
v
f n
A1 484318 A
1
1
970300
A
（4）计算改正后新 的角值：
XA=536.27m YA=328.74m

每道工序结束，为了防止测量错误，都应 履行交接桩程序，画好施工放样示意图， 测量放样坐标及结果（交底）必须经过第 二个人复核无误后，方可进行下一道工序 施工。




一、工作内容 平面位置控制：依据规划临建平面图放出对应实 际位置，保证实际结构物相对位置及尺寸与设计 平面图相对应。 高程控制：根据标高、坡度严格控制结构物高程， 使用水准仪按照规范要求进行抄平，水准路线要 闭合或附和，闭合差超限要重新测量。 使用仪器：全站仪（建议）、RTK、水准仪 复核：现场放样结束后用卷尺量定相对位置关系 并与设计图纸对比，如果不符需及时进行复核。

示出高程的位置，为了使立柱能与盖梁或 者墩帽相互粘结，所以在施工立柱时偏高 于设计2cm左右，待混凝土浇筑完成后，墩 身顶面须凿毛1cm。预留1cm嵌入盖梁便于 更好的粘结，而不影响保护层的厚度。 ㈡薄壁墩放样 薄壁墩的控制方法同圆形立柱基本一样， 不同的是控制四个轮廓角点，而且精度要 求高，因为是分节浇筑，在中间浇筑的某 个部位超出规范要求，下一节墩身将无法 施工，达不到规范垂直度的要求。



要点：标高控制，支座尺寸是固定的，为不影 响梁板顶面标高，规范对垫石标高要求标准高。 垫石标高必须用水准仪进行控制。 五、板安装及护栏等桥面系放样 支座垫石验收合格后，梁板安装的控制要点在 轴线和标高上面，是体现桥梁外观重要的一部 分，架设边梁尤为关键，按照规范严格控制梁 顶标高。 桥面系和护栏是桥梁施工的最后一道工序，对 外观，线形和标高也要严格按照规范控制。

一、钻孔桩的施工放样及注意事项 1、放样前必须要对放样坐标进行复核 2、根据规范要求进行桥梁施工控制网布 设,利用全站仪坐标放样方法，通过桥梁施 工控制网直接放样各钻孔灌注桩中心位置， 并根据现场地形条件放样护桩。 3、孔桩中心放样完成后必须根据相邻孔 桩位置几何尺寸用钢尺拉距进行复核。护 筒埋设完成后，要重新放点进行复核。
具体
1)绘制计算草图，在图上填写已知数据和观测数据。
2)角度闭合差(angle closing error)的计算与调整。
（1）计算角度闭合差：
=测-理 = 测-(n-2)180
A1 484318 A
1
1
970300
A
（2）计算限差：
f 允 60" n


4、RTK基站架在野外时要将水平气泡居中， 对点完成后要就近找控制点进行设站复核， 每次结束作业后要检查气泡偏位情况，并 在控制点上进行坐标复核，以保证本次作 业结果正确。
一、开挖线/坡脚线 使用仪器：RTK 方法：计算试探法 注意事项：断面图里程、设计标高、坡度 复核

实测数据：里程K、高程H、偏距D 放样点
BM1
1
2
6、注意事项
（1）在照准同一测站的前、后视尺时，尽量避免调焦，若照准前
后尺调焦，必然使在前后尺读数时i角高度不一致，从而引起读数误 差； （2）在一侧段的水准测量路线上，测站数应为偶数站，消除“0” 点误差； （3）往测转为返测时，应重新整置仪器。 （4）立塔尺人员要站在塔尺侧面，保证塔尺前后垂直，观测人员 指挥调整塔尺左右垂直度。


4、路基开挖或填筑到设计标高时要及时对 路肩/坡脚进行测量，必须保证路面净宽符 合设计要求。依照中桩设计标高、横坡、 纵坡、平曲线超高加宽，按照规范要求进 行路基调平，保证线型流畅平顺。
桥梁施工放样的主要内容： 1 桩基的放样。 2 承台及墩身结构尺寸、肋板的放样。 3 盖梁、墩帽及支座垫石的结构尺寸、位置 放样。 4 梁板安装，轴线控制。 5 桥梁上部结构、桥面系、护栏的放样。 6 各阶段的高程放样。
1122224
2 1051706
2
4
1233006 4 1014624
3
i i v

3
前 后 右 180
1
1
970300
A1 484318 A
A
XA=536.27m YA=328.74m
1122224
2 1051706
第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节
施工测量的主要内容 高程测量 施工测量的主要方法 路基施工的测量工作 桥梁施工的测量工作 临建测量工作 测量平差 仪器误差及校验
培训目的 通过此次培训，使大家了解测量基 本知识，掌握常用测量方法，及在施工 中可能忽视的一些细节，减少和避免测 量错误，减少不必要的经济损失。
1、开挖线/坡脚线放样需要做好标记，劳 务技术人员现场跟随交接桩并及时撒灰线， 做好测量原始数据的现场记录以便进行复 核。 2、放样时根据实际地形及设计图纸相邻断 面确定需要加设平台还是一坡到顶。 3、路基开挖需要经常进行复核并交底以保 证坡度正确、线型流畅美观，并及时放出 平台坡脚线及平台开挖线。

1、全站仪坐标定向，如果需要测定高程， 设站时必须注意仪高、杆高的准确性，测 量时每次改变杆高，仪器镜高都要及时更 改。 2、设站时如果有第三个通视控制点，最好 用第三个控制点进行设站结果复核。 3、如果没有多余控制点，可以在一次准确 设站后测量固定标志结构物（如电线杆） 的角度，每次设站后进行角度复核。
5、四等三角高程规范
三角高程导线平差过程
（1）、根据导线类型进行角度闭合差计算及分配 （2）、根据连接角及导线转折角计算导线各边的方 位角 （3）、根据已知点坐标、已知边长及导线各边的坐 标方位角计算未知点的坐标 （4）、根据导线类型进行坐标增量闭合差计算及分 配 主要步 （5）、计算导线点最终坐标 骤
与设计标高对比反推至设计标高用红油漆标




所以在浇筑矩形墩身之前一定要认真检查垂直 度和模板的加固情况。 变截面墩柱每次放样要准确计算放样坐标。 对于承台标高变更过的墩柱，要重新计算墩柱 放样坐标。 三、盖梁施工及支座垫石放样 和墩帽施工同墩身一样，控制其垂直度和顶面 标高。施工完成墩帽和盖梁后，下一步施工支 座垫石放样，用全站仪放样其轮廓角点或支座 纵横线，用弹墨线的方法放样各支座垫石位置。
D tan
v

i A HA
B
HB D 大地水准面
hAB
A、B两点间的高差hAB为： hAB
B点的高程HB为：H B H A hAB H A DAB tan i v
