河北工业大学机械原理(II)2011年考研专业课初试真题

河北工业大学2015年攻读硕士学位研究生入学考试试题（B）科目名称机械原理（I）科目代码822 共3页适用专业机械工程注：所有试题答案一律写在答题纸上、答案写在试卷上、草稿纸上一律无效。

一、选择填空（共20分，每题2分。

答案一律写在答题纸上，否则无效）1、按照运动副引入的约束数，旋转副属于。

AⅢ级副 BⅣ级副 CⅤ级副 DⅥ级副2、对于曲柄摆动导杆机构，以导杆为原动件，当时为机构的死点位置。

A曲柄与导杆共线B当曲柄与机架共线C当曲柄与导杆垂直D当曲柄与机架垂直3、曲柄滑块机构，如果需要改变滑块的行程，下列哪个措施是无效的？A调整曲柄长度B调整连杆长度C改变偏距D改变曲柄转速4、凸轮设计中，一下不能通过增大凸轮基圆直径解决的问题是。

A凸轮最大压力角过大B从动件的刚性冲击C凸轮轮廓出现尖顶D平底推杆运动失真现象5、渐开线斜齿圆柱齿轮齿数为z1，螺旋角为β，基圆柱上的螺旋角为βb，则其当量齿数z v= 。

Az v=z/cos3β B z v=cos3βb C z v= cosβb D z v=z/cosβ6、对于渐开线标准齿斜齿圆柱齿轮，不发生根切的最少齿数。

A>17 B<17 C=17 D与螺旋角无关7、对于宽径比（b/D）≥0.2的不平衡刚性转子，需。

A动平衡B静平衡C先静平衡后动平衡D先动平衡后静平衡8、若凸轮从动件运动规律为等速运动规律，当凸轮转速提高一倍时，从动件的速度提高倍。

A1 B2 C4 D0.059、∑=90°的渐开线标准直齿圆锥齿轮传动的传动比i12= 。

Atgδ1 B tgδ2 C ctgδ2 Dsinδ1/ sinδ210、下列间歇运动机构中没有冲击的间歇运动机构的是。

A不完全齿轮机构B棘轮机构C槽轮机构D凸轮间歇运动机构二、问答题（共30分，每题6分，答案一律写在答题纸上，否则无效）1、机械系统方案设计过程中工作循环的作用是什么？如何绘制工作循环图？2、什么是机构的自锁？机构自锁的一般条件是什么？3、什么是正传动？正传动的特点是什么？正传动与正变位有什么区别？4、机构等效动力学模型中，等效转动惯量和等效力矩分贝依据什么原理得到？5、什么是急回运动？机构产生机会运动的条件什么？三、（12分）计算下列机构自由度，若有复合铰链、局部自由度及虚约束需指出，并说明该机构是否具有确定运动。

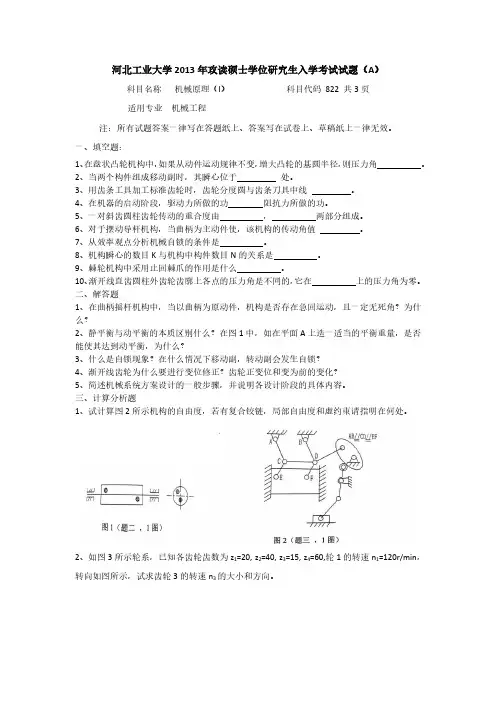

河北工业大学2013年攻读硕士学位研究生入学考试试题（A）科目名称机械原理（I）科目代码822 共3页适用专业机械工程注：所有试题答案一律写在答题纸上、答案写在试卷上、草稿纸上一律无效。

一、填空题：1、在盘状凸轮机构中，如果从动件运动规律不变，增大凸轮的基圆半径，则压力角。

2、当两个构件组成移动副时，其瞬心位于处。

3、用齿条工具加工标准齿轮时，齿轮分度圆与齿条刀具中线。

4、在机器的启动阶段，驱动力所做的功阻抗力所做的功。

5、一对斜齿圆柱齿轮传动的重合度由，两部分组成。

6、对于摆动导杆机构，当曲柄为主动件使，该机构的传动角值。

7、从效率观点分析机械自锁的条件是。

8、机构瞬心的数目K与机构中构件数目N的关系是。

9、棘轮机构中采用止回棘爪的作用是什么。

10、渐开线直齿圆柱外齿轮齿廓上各点的压力角是不同的，它在上的压力角为零。

二、解答题1、在曲柄摇杆机构中，当以曲柄为原动件，机构是否存在急回运动，且一定无死角？为什么？2、静平衡与动平衡的本质区别什么？在图1中，如在平面A上造一适当的平衡重量，是否能使其达到动平衡，为什么？3、什么是自锁现象？在什么情况下移动副，转动副会发生自锁？4、渐开线齿轮为什么要进行变位修正？齿轮正变位和变为前的变化？5、简述机械系统方案设计的一般步骤，并说明各设计阶段的具体内容。

三、计算分析题1、试计算图2所示机构的自由度，若有复合铰链，局部自由度和虚约束请指明在何处。

2、如图3所示轮系，已知各齿轮齿数为z1=20, z2=40, z3=15, z4=60,轮1的转速n1=120r/min，转向如图所示，试求齿轮3的转速n3的大小和方向。

3、某一机器作周期稳定运动，以主轴为等效构件，其运转周期为2π，平均角速度为ωm=40rad/s。

机器的等效转动惯量Je=1.0kgm2,其中一个运动循环内的等效阻力矩Mr如图4所示，等效驱动力矩Md为常数，如果要求机器运转速度不均匀系数δ=0.01，试求：（1）等效驱动力矩Md；（2）等效构件的最大、最小ωmax和ωmin,并指出其出现的位置；（3）装在等效构件上的飞轮转动惯量J F；4、一对渐开线外啮合直齿圆柱齿轮传动，已知m=3mm，压力角α=20°，h a*=1.0，c*=0.25，传动比i12=2，标准中心距a=90mm。

河北工业大学2008年攻读硕士学位研究生入学考试试题（A）科目名称机械原理科目代码822适用专业车辆工程、机械设计及理论共3 页注：所有试题答案一律写在答题纸上、答案写在试卷上、草稿纸上一律无效。

一、选择题（共30分，每小题2分。

答案一律写在试卷、否则无效）1、在机构中，某些不影响机构运动传递的重复部分所带入的约束为。

A虚约束B局部自由度C复合铰链2、单转动副机械自锁的原因是驱动力摩擦圆。

A虚约束B局部自由度C复合铰链3、对于双摇杆机构，最短杆与最长杆之和大于其余两杆长度之和。

A切于B交于C远离4、设计凸轮廓线时，若减小凸轮的基圆半径，则凸轮升程压力角将。

A增大B不变C减小5、在减速蜗杆传动中，用来计算传动比是错误的。

A i=ω1/ω2B i=z2/z1C i=d2/d16、在其他条件相同时，斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度。

A小B相等C大7、棘轮机构中采用了止回棘爪主要是为了。

A 防止棘轮反转B保证棘轮每次转过相同角度C对棘轮双向定位8、利用飞轮进行调速的原因是它能能量。

A 产生B消耗C储存和存放9、对于结构尺寸b/D<0.2（b-轴向密度，D-直径）的不平衡刚性转子，需进行。

A动平衡B静平衡C不动平衡10、自由度为2的周转轮系是。

A 差动轮系B行星轮系C复合轮系11、用齿条型刀具加工，αn=20°, ha*=1.0,β=20°的斜齿圆柱齿轮时不根切的最少数是。

A 17 B14 C1212、渐开线齿轮齿条啮合时，其齿条相对于齿轮作远离圆心的平移时，其啮合角。

A 加大B不变C减小13、一曲柄摇杆机构，若曲柄与连杆处于共线位置，则当为原动件时，成为机构的死点位置。

A 曲柄B连杆C摇杆14、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，以当为机架时，无曲柄。

A 最短杆的相邻构件B最短杆C最短杆的相对构件15、电影放映机卷片机内部的机构，实现胶片画面的依次停留，从而使人们通过视觉暂留获得连续场景。

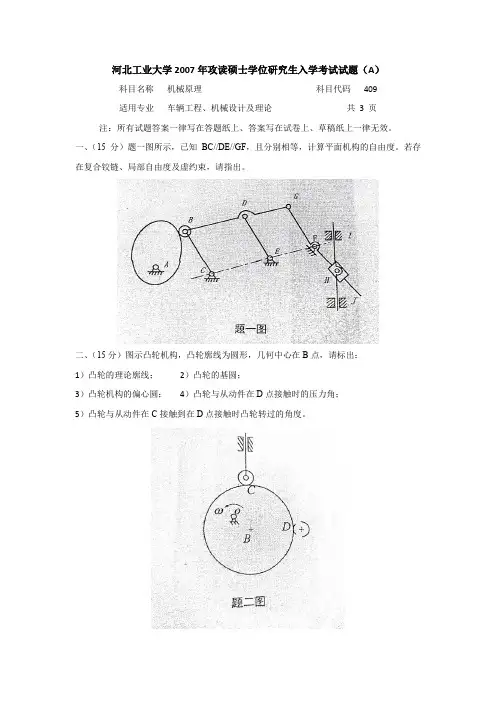

河北工业大学2007年攻读硕士学位研究生入学考试试题（A）科目名称机械原理科目代码409适用专业车辆工程、机械设计及理论共3 页注：所有试题答案一律写在答题纸上、答案写在试卷上、草稿纸上一律无效。

一、（15分）题一图所示，已知BC//DE//GF，且分别相等，计算平面机构的自由度。

若存在复合铰链、局部自由度及虚约束，请指出。

二、（15分）图示凸轮机构，凸轮廓线为圆形，几何中心在B点，请标出：1）凸轮的理论廓线；2）凸轮的基圆；3）凸轮机构的偏心圆；4）凸轮与从动件在D点接触时的压力角；5）凸轮与从动件在C接触到在D点接触时凸轮转过的角度。

三、（15分）如题三图所示曲柄滑块机构，曲柄AB等速整周回转。

1、设曲柄为主动件，滑块朝右为工作行程，确定曲柄的合理转向；2、设曲柄为主动件，画出极位夹角θ，最小传动角γmin出现的位置；3、次机构在什么情况下，出现死点位置，指出死点位置。

四、（20分）一对渐开线直齿圆柱标准齿轮传动，已知齿数z1=25，z2=55，模数m=2mm，压力角α=20°，h a*=1，c*=0.25。

试求：1、齿轮1 在分度圆上廓线的曲率半径ρ；2、齿轮2在齿顶圆上的压力角α2；3、如果这对齿轮安装后的实际中心距α’=81mm，求啮合角α’和两齿轮的节圆半径r1’、r2’。

五、（15分）用速度瞬心法求出图示机构C点的速度方向。

六、（15分）破碎机原理简图如图所示，设要破碎的料块为圆柱形，其重量忽略不计，料块和颚板之间的摩擦系数是f。

求料块被夹紧又不会向上滑脱时颚板夹角α应多大？七、（１５分）现有一薄壁转盘其质量为m，经静平衡试验测定其质心偏距为r，方向如图所示垂直向下，由于该回转平面上不允许安装平衡质量，只能在平面I和II上进行调整，试求在平衡基面I和II上的平衡质径积[mr]及其方向。

八、（20分）已知机组在稳定运转时期的等效阻力矩的变化曲线M r-Φ如图八所示，等效驱动力矩为常数M r=19.6Nm，主轴的平均角速度ωm=10rad/s.为了减小主轴的速度波动，现装一个飞轮，飞轮的转动惯量J F=9.8kgm2，（主轴本身的等效转动惯量不计），试求：运转不均匀系数δ。
