【CN209607870U】一种方形动力电池模组【专利】

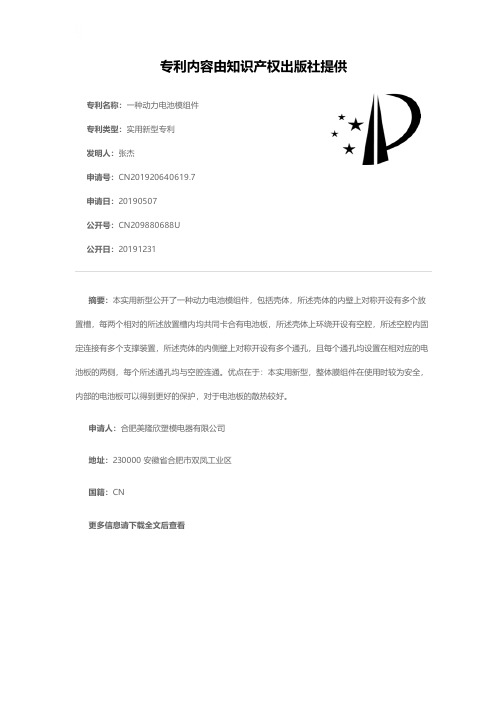

专利名称：一种动力电池模组件专利类型：实用新型专利
发明人：张杰
申请号：CN201920640619.7申请日：20190507
公开号：CN209880688U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种动力电池模组件，包括壳体，所述壳体的内壁上对称开设有多个放置槽，每两个相对的所述放置槽内均共同卡合有电池板，所述壳体上环绕开设有空腔，所述空腔内固定连接有多个支撑装置，所述壳体的内侧壁上对称开设有多个通孔，且每个通孔均设置在相对应的电池板的两侧，每个所述通孔均与空腔连通。

优点在于：本实用新型，整体膜组件在使用时较为安全，内部的电池板可以得到更好的保护，对于电池板的散热较好。

申请人：合肥美隆欣塑模电器有限公司
地址：230000 安徽省合肥市双凤工业区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种方形动力电池模组组合装置专利类型：实用新型专利
发明人：管誉,张孝平
申请号：CN201520914906.4
申请日：20151117
公开号：CN205122665U
公开日：
20160330
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种方形动力电池模组组合装置，包括壳体、模组挡板一、模组挡板二和模组拉杆；所述壳体包括上盖、左侧盖、右侧盖和连接支撑支架，所述连接支撑支架位于所述左侧盖和右侧盖之间，所述上盖通过螺栓固定连接在所述左侧盖和所述右侧盖的上端面；所述模组挡板一位于所述左侧盖外侧；所述模组挡板二位于所述右侧盖外侧；所述模组挡板一、左侧盖、连接支撑支架、右侧盖和模组挡板二通过所述模组拉杆串接连接；连接支撑支架侧面开设有方形槽的结构设计、侧盖正面布设十字交叉型胁板增强结构，有利于整个电池模组的通风散热，使模组温度分布均匀，散热效果好，有效提高纯电动汽车和混合动力汽车的电驱动部分的稳定性。

申请人：南京东宇欧鹏巴赫新能源科技有限公司
地址：211161 江苏省南京市江宁区滨江开发区翔凤路18号
国籍：CN
更多信息请下载全文后查看。

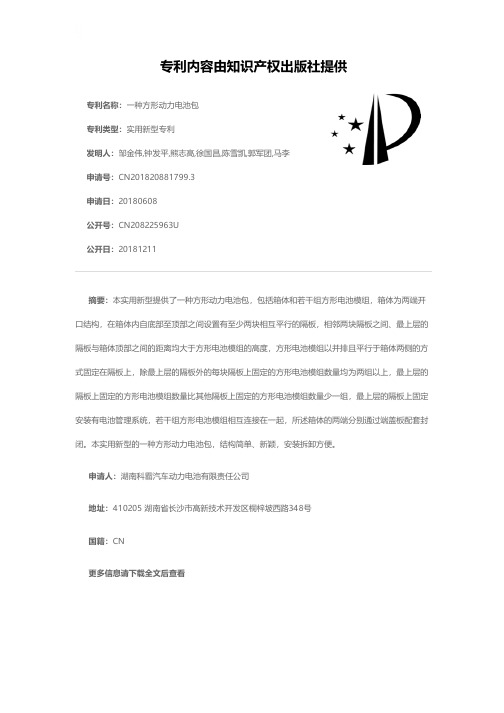

专利名称：一种方形动力电池包
专利类型：实用新型专利
发明人：邹金伟,钟发平,熊志高,徐国昌,陈雪凯,郭军团,马李申请号：CN201820881799.3
申请日：20180608
公开号：CN208225963U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种方形动力电池包，包括箱体和若干组方形电池模组，箱体为两端开口结构，在箱体内自底部至顶部之间设置有至少两块相互平行的隔板，相邻两块隔板之间、最上层的隔板与箱体顶部之间的距离均大于方形电池模组的高度，方形电池模组以并排且平行于箱体两侧的方式固定在隔板上，除最上层的隔板外的每块隔板上固定的方形电池模组数量均为两组以上，最上层的隔板上固定的方形电池模组数量比其他隔板上固定的方形电池模组数量少一组，最上层的隔板上固定安装有电池管理系统，若干组方形电池模组相互连接在一起，所述箱体的两端分别通过端盖板配套封闭。

本实用新型的一种方形动力电池包，结构简单、新颖，安装拆卸方便。

申请人：湖南科霸汽车动力电池有限责任公司
地址：410205 湖南省长沙市高新技术开发区桐梓坡西路348号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010187897.9(22)申请日 2020.03.17(71)申请人 天津市捷威动力工业有限公司地址 300380 天津市西青区汽车工业区开源路11号(72)发明人 程岩　张福增　陈保国　杨朝举　(74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 耿树志(51)Int.Cl.H01M 2/10(2006.01)H01M 2/20(2006.01)H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6551(2014.01)H01M 10/6554(2014.01)(54)发明名称一种动力电池模组(57)摘要本发明创造提供了一种动力电池模组，包括模组框架以及安装于模组框架内的若干个电芯模块，所述电芯模块的两端与端板之间设置有模组绝缘件、铜排以及采样组件，所述模组框架由底壳、上盖、端板和侧板相互激光焊接而成，所述电芯模块由若干个电芯堆叠而成，每个所述电芯的两侧均设置有泡棉，每组所述电芯模块两侧设置有云母片。

本发明创造所述的动力电池模组采用轻量化的设计思路，取消了散热铝板和BLOCK框架，既优化了热传导路径，又提高了成组率，模组的成组率高达90％。

权利要求书1页 说明书4页 附图1页CN 111370611 A 2020.07.03C N 111370611A1.一种动力电池模组，其特征在于：包括模组框架以及安装于模组框架内的若干个电芯模块，所述电芯模块的两端与端板之间设置有模组绝缘件、铜排以及采样组件，所述模组框架由底壳、上盖、端板和侧板相互激光焊接而成，所述电芯模块由若干个电芯堆叠而成，每个所述电芯的两侧均设置有泡棉，每组所述电芯模块两侧设置有云母片。

2.根据权利要求1所述的动力电池模组，其特征在于：所述模组框架内填充有导热结构胶，所述导热结构胶的导热系数为0.6-1.2，抗拉强度大于2mp。

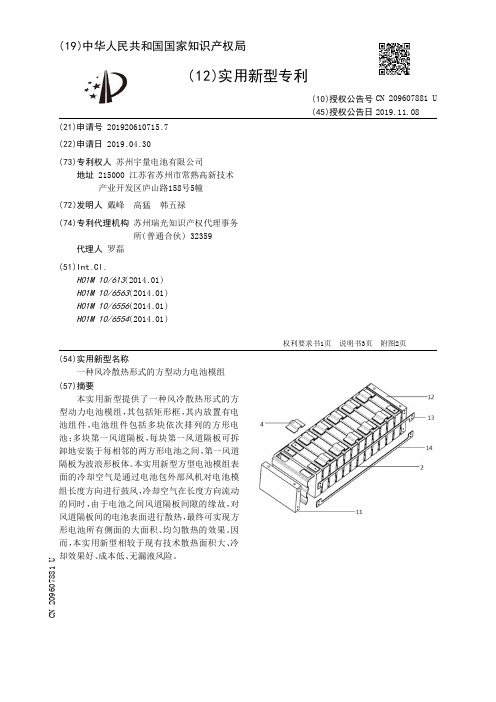

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920610715.7(22)申请日 2019.04.30(73)专利权人 苏州宇量电池有限公司地址 215000 江苏省苏州市常熟高新技术产业开发区庐山路158号5幢(72)发明人 戴峰　高猛　韩五禄　(74)专利代理机构 苏州瑞光知识产权代理事务所(普通合伙) 32359代理人 罗磊(51)Int.Cl.H01M 10/613(2014.01)H01M 10/6563(2014.01)H01M 10/6556(2014.01)H01M 10/6554(2014.01)(54)实用新型名称一种风冷散热形式的方型动力电池模组(57)摘要本实用新型提供了一种风冷散热形式的方型动力电池模组，其包括矩形框，其内放置有电池组件，电池组件包括多块依次排列的方形电池；多块第一风道隔板，每块第一风道隔板可拆卸地安装于每相邻的两方形电池之间，第一风道隔板为波浪形板体。

本实用新型方型电池模组表面的冷却空气是通过电池包外部风机对电池模组长度方向进行鼓风，冷却空气在长度方向流动的同时，由于电池之间风道隔板间隙的缘故，对风道隔板间的电池表面进行散热，最终可实现方形电池所有侧面的大面积、均匀散热的效果。

因而，本实用新型相较于现有技术散热面积大、冷却效果好、成本低、无漏液风险。

权利要求书1页 说明书3页 附图2页CN 209607881 U 2019.11.08C N 209607881U权　利　要　求　书1/1页CN 209607881 U1.一种风冷散热形式的方型动力电池模组，其特征在于，包括：矩形框(1)，其内放置有电池组件，所述电池组件包括多块依次排列的方形电池(2)；多块第一风道隔板(3)，每块所述第一风道隔板(3)可拆卸地安装于每相邻的两所述方形电池(2)之间，所述第一风道隔板(3)为波浪形板体。

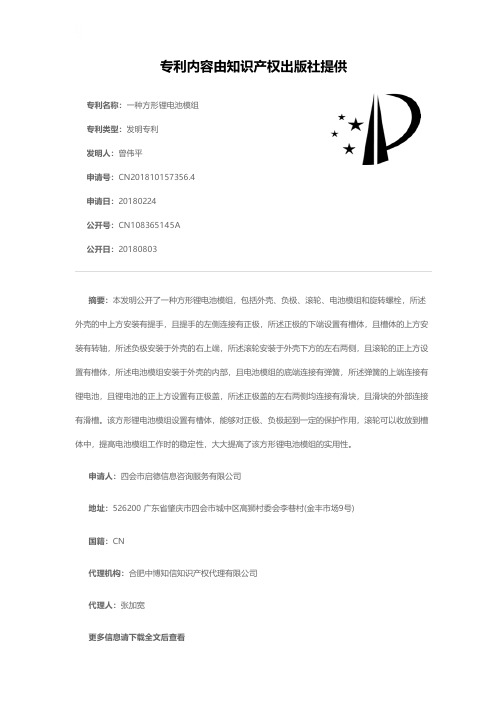

专利名称：一种方形锂电池模组专利类型：发明专利
发明人：曾伟平
申请号：CN201810157356.4申请日：20180224
公开号：CN108365145A
公开日：
20180803
专利内容由知识产权出版社提供
摘要：本发明公开了一种方形锂电池模组，包括外壳、负极、滚轮、电池模组和旋转螺栓，所述外壳的中上方安装有提手，且提手的左侧连接有正极，所述正极的下端设置有槽体，且槽体的上方安装有转轴，所述负极安装于外壳的右上端，所述滚轮安装于外壳下方的左右两侧，且滚轮的正上方设置有槽体，所述电池模组安装于外壳的内部，且电池模组的底端连接有弹簧，所述弹簧的上端连接有锂电池，且锂电池的正上方设置有正极盖，所述正极盖的左右两侧均连接有滑块，且滑块的外部连接有滑槽。

该方形锂电池模组设置有槽体，能够对正极、负极起到一定的保护作用，滚轮可以收放到槽体中，提高电池模组工作时的稳定性，大大提高了该方形锂电池模组的实用性。

申请人：四会市启德信息咨询服务有限公司
地址：526200 广东省肇庆市四会市城中区高狮村委会李巷村(金丰市场9号)
国籍：CN
代理机构：合肥中博知信知识产权代理有限公司
代理人：张加宽
更多信息请下载全文后查看。
