光刻工艺参考文档

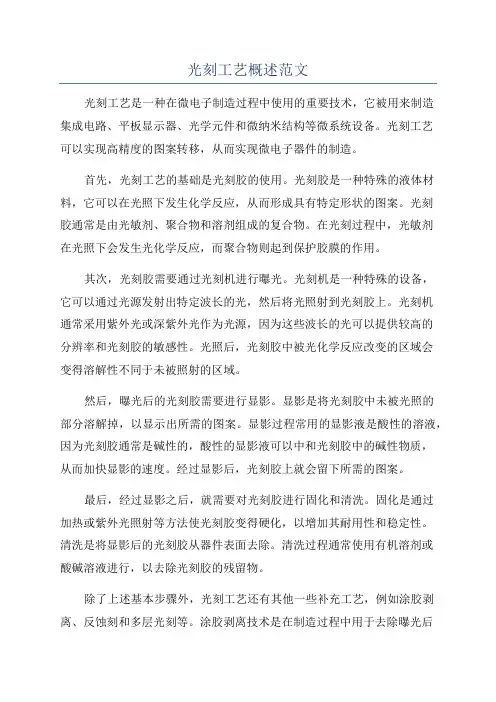

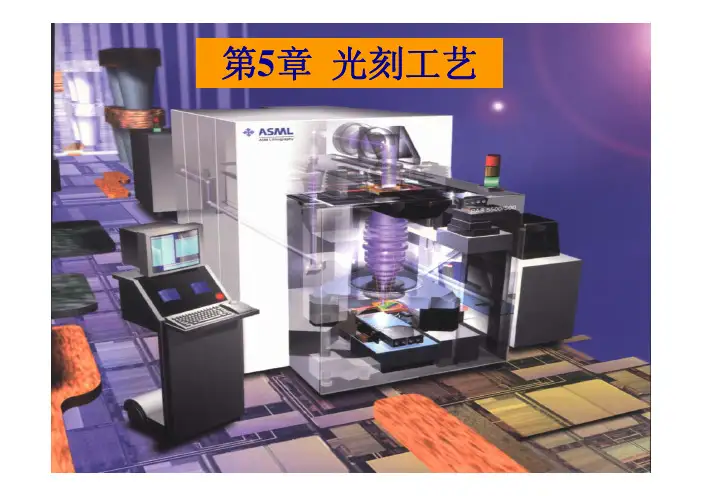

光刻工艺概述范文光刻工艺是一种在微电子制造过程中使用的重要技术，它被用来制造集成电路、平板显示器、光学元件和微纳米结构等微系统设备。

光刻工艺可以实现高精度的图案转移，从而实现微电子器件的制造。

首先，光刻工艺的基础是光刻胶的使用。

光刻胶是一种特殊的液体材料，它可以在光照下发生化学反应，从而形成具有特定形状的图案。

光刻胶通常是由光敏剂、聚合物和溶剂组成的复合物。

在光刻过程中，光敏剂在光照下会发生光化学反应，而聚合物则起到保护胶膜的作用。

其次，光刻胶需要通过光刻机进行曝光。

光刻机是一种特殊的设备，它可以通过光源发射出特定波长的光，然后将光照射到光刻胶上。

光刻机通常采用紫外光或深紫外光作为光源，因为这些波长的光可以提供较高的分辨率和光刻胶的敏感性。

光照后，光刻胶中被光化学反应改变的区域会变得溶解性不同于未被照射的区域。

然后，曝光后的光刻胶需要进行显影。

显影是将光刻胶中未被光照的部分溶解掉，以显示出所需的图案。

显影过程常用的显影液是酸性的溶液，因为光刻胶通常是碱性的，酸性的显影液可以中和光刻胶中的碱性物质，从而加快显影的速度。

经过显影后，光刻胶上就会留下所需的图案。

最后，经过显影之后，就需要对光刻胶进行固化和清洗。

固化是通过加热或紫外光照射等方法使光刻胶变得硬化，以增加其耐用性和稳定性。

清洗是将显影后的光刻胶从器件表面去除。

清洗过程通常使用有机溶剂或酸碱溶液进行，以去除光刻胶的残留物。

除了上述基本步骤外，光刻工艺还有其他一些补充工艺，例如涂胶剥离、反蚀刻和多层光刻等。

涂胶剥离技术是在制造过程中用于去除曝光后的光刻胶的方法，可以使工艺更加容易进行。

反蚀刻是一种利用光化学反应来蚀刻材料的方法，可以形成多层结构。

多层光刻则是在多个层次上进行光刻，可以实现更加复杂的图案。

这些补充工艺可以根据不同需求进行选择和组合。

总的来说，光刻工艺是微电子制造中的一种重要技术，它通过使用光刻胶、光刻机和显影液等工具和材料，可以实现高精度的图案转移。

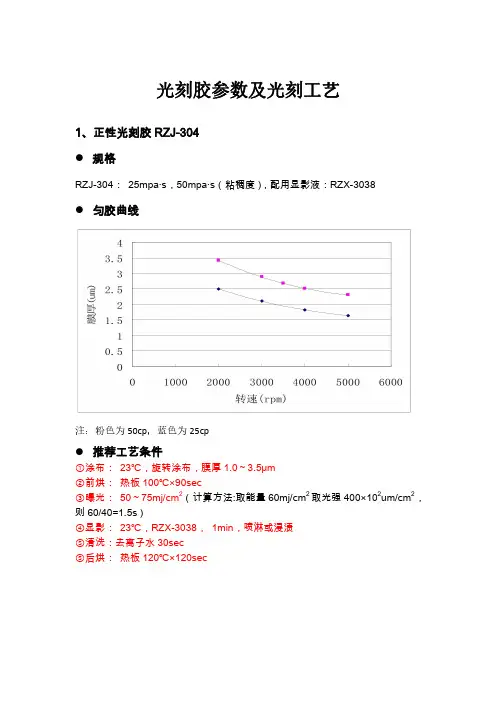

光刻胶参数及光刻工艺1、正性光刻胶RZJ-304●规格RZJ-304：25mpa·s，50mpa·s（粘稠度），配用显影液：RZX-3038●匀胶曲线注：粉色为50cp，蓝色为25cp●推荐工艺条件①涂布：23℃，旋转涂布，膜厚1.0～3.5μm②前烘：热板100℃×90sec③曝光：50～75mj/cm2（计算方法:取能量60mj/cm2取光强400×102um/cm2，则60/40=1.5s）④显影：23℃，RZX-3038，1min，喷淋或浸渍⑤清洗：去离子水30sec⑤后烘：热板120℃×120sec●规格S1813，配用显影液为ZX-238●匀胶曲线●推荐工艺条件1（以具体工艺为参考）①涂布：23℃，旋转涂布，膜厚1.23um（1.1～1.9μm）②前烘：热板115℃×60sec③曝光：150mj/cm2④显影：21℃，ZX-238，65sec，喷淋或浸渍⑤清洗：去离子水30sec⑥后烘：热板125℃×120sec●规格AZ-5214，配用显影液AZ-300●匀胶表格（单位：微米）●推荐工艺条件1（以具体工艺为参考）①涂布：23℃，旋转涂布，膜厚1.47um（1.14～1.98μm）②前烘：热板100℃×90sec③曝光：240mj/cm2④后烘：115℃×120sec⑤泛曝光：>200mj/cm2⑥显影：21℃，AZ-300，60sec，喷淋或浸渍⑦清洗：去离子水30sec⑧坚膜：热板120℃×180sec注意：紧急救护措施（对于光刻胶）①吸入：转移至空气新鲜处，必要时进行人工呼吸或就医。

②皮肤接触：肥皂水清洗后自来水清洗。

③眼睛接触：流动清水清洗15分钟以上，必要时就医。

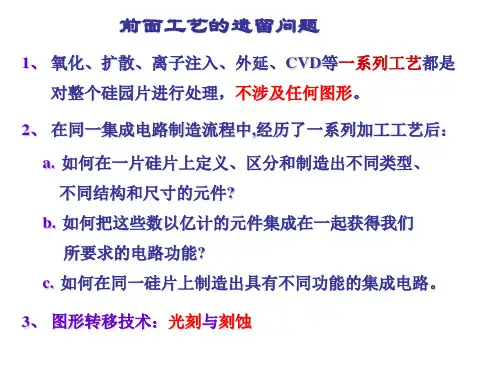

光刻工艺资料整理光刻工艺资料整理上一篇/ 下一篇 2007-12-10 20:10:25 / 个人分类：光刻查看( 121 ) / 评论( 0 ) / 评分( 0 / 0 )光刻工艺资料整理概述：光刻技术是集成电路的关键技术之一，在整个产品制造中是重要的经济影响因子，光刻成本占据了整个制造成本的35％。

光刻也是决定集成电路按照摩尔定律发展的一个重要原因，如果没有光刻技术的进步，集成电路就不可能从微米进入深亚微米再进入纳米时代。

所以说光刻系统的先进程度也就决定了光刻工程的高低。

1.光刻工艺简介光刻是通过一系列生产步骤将晶圆表面薄膜的特定部分除去的工艺。

在此之后，晶圆表面会留下带有微图形结构的薄膜，被除去的部分可能形状是薄膜内的孔或是残留的岛状部分。

光刻工艺也被称为大家熟知的Photomasking, masking, photolithography, 或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成。

这些部件是每次在一个掩膜层上生成的，并且结合生成薄膜及去除特定部分，通过光刻工艺过程，最终在晶圆上保留特征图形的部分。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件（parts）的关联正确。

光刻是所有四个基本工艺中最关键的。

光刻确定了器件的关键尺寸。

光刻过程中的错误可造成图形歪曲或套准不好，最终可转化为对器件的电特性产生影响。

图形的错位也会导致类似的不良结果。

光刻工艺中的另一个问题是缺陷。

光刻是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成。

在制程中的污染物会造成缺陷。

事实上由于光刻在晶圆生产过程中要完成5层至20层或更多，所以污染问题将会放大。

光刻工艺过程包括有：涂胶、前烘、曝光、显影、坚膜、腐蚀、去胶等。

课程内容：1 光刻前的准备工作1.1 准备要求1.2 准备方法1.2.1 光刻前待光刻片子置于干燥塔中1.2.2 氧化片出炉后可立即送光刻工序涂胶1.2.3 对氧化片可在涂胶前重吹段时间干氧（氧化温度）1.2.4 涂胶前片子置于80度烘箱中烘30分钟2 涂胶2.1 涂胶的要求2.2 涂胶的方法2.2.1 旋转涂胶法2.2.2 喷涂法2.2.3 浸涂法3 前烘3.1 前烘要求3.2 前烘的方法3.2.1 在80度烘箱中烘15分钟-20分钟3.2.2 在红外烘箱中烘3分钟-5分钟4 曝光4.1 曝光的要求4.2 曝光的方法5 显影5.1 显影的要求5.2 显影的方法6 坚膜6.1 坚膜的要求6.2 坚膜的方法6.2.1 置于恒温箱中，在180度烘30 分钟左右6.2.2 置于红外烘箱中烘10分钟左右7 腐蚀7.1 腐蚀的要求7.2 腐蚀的方法7.2.1 腐蚀二氧化硅的方法7.2.2 腐蚀铝电极的方法8 去胶8.1 去胶的要求8.2 去胶的方法课程重点：本节介绍了光刻工艺及对各光刻工艺步骤的要求。

光刻工艺流程光刻工艺流程是制备微电子器件的关键步骤之一，它的主要目的是通过光照和化学腐蚀的方法在硅片表面形成所需的图形，从而制造出微小而精确的电子元件。

下面是一个典型的光刻工艺流程示例。

1. 硅片准备：在光刻工艺开始前，首先需要对硅片进行准备。

这包括清洗硅片表面，去除上面的杂质和残留物，并确保硅片表面光滑和干净。

2. 底部防反射涂层（BARC）涂覆：为了减少光的反射和增强图案的对比度，需要在硅片表面涂覆一层BARC。

这层涂层通常是一种光阻材料，可以有效地防止光的反射。

3. 光刻胶涂覆：在硅片表面涂覆一层光刻胶，光刻胶是一种特殊的聚合物材料，它可以在光照后发生化学反应，并形成所需的图案。

4. 预烘烤：为了去除光刻胶中的溶剂和使其固化，需要将硅片进行预烘烤。

这个步骤通常在约100摄氏度的温度下进行。

5. 光刻胶暴光：使用光刻机器将硅片表面的光刻胶进行曝光。

光刻机器通过照射光的特定波长和强度，实现对光刻胶的化学反应。

6. 显影：在曝光后，需要将硅片进行显影，即将未暴露到光的区域的光刻胶去除。

通常使用化学溶液来实现显影，溶剂的选择会根据光刻胶的化学性质进行调整。

7. 后烘烤：在显影后，需要将硅片进行后烘烤，以去除残存的光刻胶，并使得图案更加精确。

后烘烤的温度和时间根据光刻胶的要求进行调整。

8. 金属蒸镀：在完成光刻后，通常需要对硅片表面进行金属蒸镀。

金属蒸镀是将金属材料蒸发到硅片表面，以形成所需的电子元件。

9. 后处理：最后，需要对完成的硅片进行后处理。

这包括去除任何残留的脏污和残留物，清洗硅片表面，并对器件进行测试和检验。

以上是一个典型的光刻工艺流程示例。

实际的光刻工艺会因器件的具体要求和工艺的不同而有所不同。

然而，这个示例提供了一个基本的框架，描述了光刻工艺的一般步骤。

光刻工艺是制备微电子器件的关键步骤之一，对于微电子工业和科研领域都具有重要的意义。

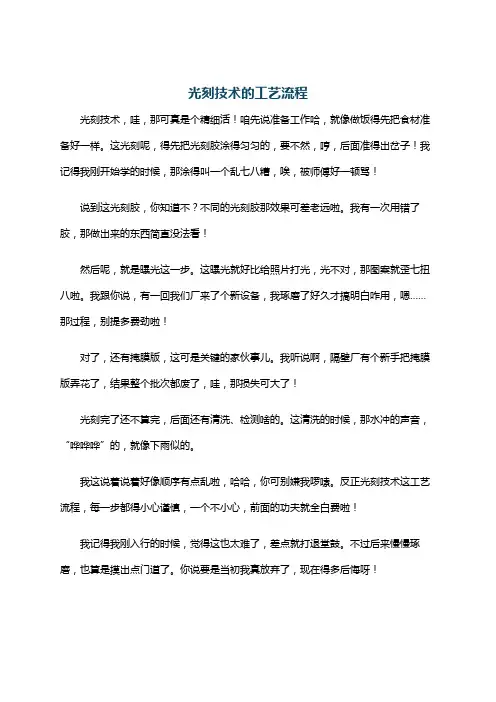

光刻技术的工艺流程
光刻技术，哇，那可真是个精细活！咱先说准备工作哈，就像做饭得先把食材准备好一样。

这光刻呢，得先把光刻胶涂得匀匀的，要不然，哼，后面准得出岔子！我记得我刚开始学的时候，那涂得叫一个乱七八糟，唉，被师傅好一顿骂！
说到这光刻胶，你知道不？不同的光刻胶那效果可差老远啦。

我有一次用错了胶，那做出来的东西简直没法看！
然后呢，就是曝光这一步。

这曝光就好比给照片打光，光不对，那图案就歪七扭八啦。

我跟你说，有一回我们厂来了个新设备，我琢磨了好久才搞明白咋用，嗯……那过程，别提多费劲啦！
对了，还有掩膜版，这可是关键的家伙事儿。

我听说啊，隔壁厂有个新手把掩膜版弄花了，结果整个批次都废了，哇，那损失可大了！
光刻完了还不算完，后面还有清洗、检测啥的。

这清洗的时候，那水冲的声音，“哗哗哗”的，就像下雨似的。

我这说着说着好像顺序有点乱啦，哈哈，你可别嫌我啰嗦。

反正光刻技术这工艺流程，每一步都得小心谨慎，一个不小心，前面的功夫就全白费啦！
我记得我刚入行的时候，觉得这也太难了，差点就打退堂鼓。

不过后来慢慢琢磨，也算是摸出点门道了。

你说要是当初我真放弃了，现在得多后悔呀！
不知道你听我这么说，是不是有点头大啦？哈哈，别担心，多练练，你也能行！要是你在操作过程中有啥问题，随时来问我，咱一起研究研究。

说不定你能发现一些新的窍门，比我还厉害呢！我这又扯远啦，咱接着说光刻……。

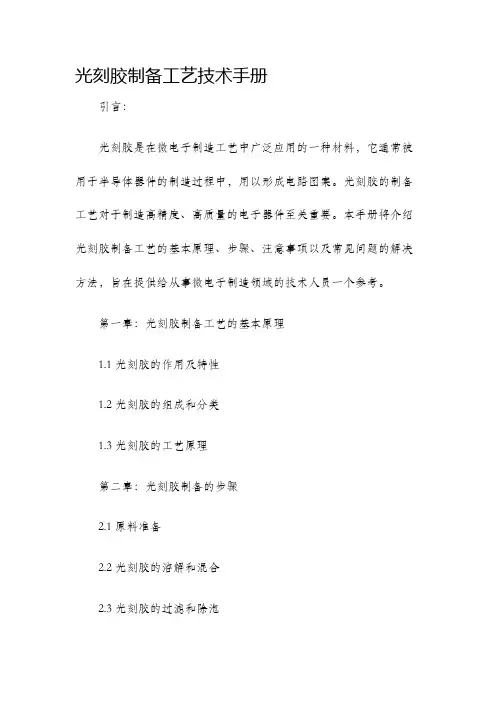

光刻胶制备工艺技术手册
引言：
光刻胶是在微电子制造工艺中广泛应用的一种材料，它通常被用于半导体器件的制造过程中，用以形成电路图案。

光刻胶的制备工艺对于制造高精度、高质量的电子器件至关重要。

本手册将介绍光刻胶制备工艺的基本原理、步骤、注意事项以及常见问题的解决方法，旨在提供给从事微电子制造领域的技术人员一个参考。

第一章：光刻胶制备工艺的基本原理
1.1 光刻胶的作用及特性
1.2 光刻胶的组成和分类
1.3 光刻胶的工艺原理
第二章：光刻胶制备的步骤
2.1 原料准备
2.2 光刻胶的溶解和混合
2.3 光刻胶的过滤和除泡
2.4 光刻胶的存储和稳定性测试
第三章：光刻胶制备注意事项
3.1 温度和湿度的控制
3.2 原料质量的控制
3.3 混合工艺的控制
3.4 过滤和除泡的技术要点
3.5 存储条件和稳定性测试要求
第四章：常见问题解决方法
4.1 光刻胶制备过程中出现不良的原因分析
4.2 光刻胶制备过程中常见问题的解决方法
4.3 操作过程中的注意事项
结论：
光刻胶制备工艺对于微电子制造具有重要意义，其制备过程需要严格控制各个环节，以确保光刻胶的质量和稳定性。

通过本手册的介绍，希望能够为从事光刻胶制备工作的技术人员提供一份详尽。

光刻胶参数及光刻工艺1、正性光刻胶RZJ-304●规格RZJ-304：25mpa·s，50mpa·s（粘稠度），配用显影液：RZX-3038●匀胶曲线注：粉色为50cp，蓝色为25cp●推荐工艺条件①涂布：23℃，旋转涂布，膜厚1.0～3.5μm②前烘：热板100℃×90sec③曝光：50～75mj/cm2（计算方法:取能量60mj/cm2取光强400×102um/cm2，则60/40=1.5s）④显影：23℃，RZX-3038，1min，喷淋或浸渍⑤清洗：去离子水30sec⑤后烘：热板120℃×120sec●规格S1813，配用显影液为ZX-238●匀胶曲线●推荐工艺条件1（以具体工艺为参考）①涂布：23℃，旋转涂布，膜厚1.23um（1.1～1.9μm）②前烘：热板115℃×60sec③曝光：150mj/cm2④显影：21℃，ZX-238，65sec，喷淋或浸渍⑤清洗：去离子水30sec⑥后烘：热板125℃×120sec●规格AZ-5214，配用显影液AZ-300●匀胶表格（单位：微米）●推荐工艺条件1（以具体工艺为参考）①涂布：23℃，旋转涂布，膜厚1.47um（1.14～1.98μm）②前烘：热板100℃×90sec③曝光：240mj/cm2④后烘：115℃×120sec⑤泛曝光：>200mj/cm2⑥显影：21℃，AZ-300，60sec，喷淋或浸渍⑦清洗：去离子水30sec⑧坚膜：热板120℃×180sec注意：紧急救护措施（对于光刻胶）①吸入：转移至空气新鲜处，必要时进行人工呼吸或就医。

②皮肤接触：肥皂水清洗后自来水清洗。

③眼睛接触：流动清水清洗15分钟以上，必要时就医。

光刻工艺流程精简版下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光刻工艺流程精简版。

1. 基底准备：清洁基底去除污染物。

涂覆光刻胶。

光刻工艺流程Lithography Process摘要：光刻技术（lithography technology)是指集成电路制造中利用光学—化学反应原理和化学，物理刻蚀法，将电路图形传递到单晶表面或介质层上，形成有效图形窗口或功能图形的工艺技术。

光刻是集成电路工艺中的关键性技术，其构想源自于印刷技术中的照相制版技术。

光刻技术的发展使得图形线宽不断缩小，集成度不断提高，从而使得器件不断缩小，性能也不断提利用高。

还有大面积的均匀曝光，提高了产量，质量，降低了成本。

我们所知的光刻工艺的流程为：涂胶→前烘→曝光→显影→坚膜→刻蚀→去胶。

Abstract:Lithography technology is the manufacture of integrated circuits using optical - chemical reaction principle and chemical, physical etching method, the circuit pattern is transferred to the single crystal surface or the dielectric layer to form an effective graphics window or function graphics technology.Lithography is the key technology in integrated circuit technology, the idea originated in printing technology in the photo lithographic process. Development of lithography technology makes graphics width shrinking, integration continues to improve, so that the devices continue to shrink, the performance is also rising.There are even a large area of exposure, improve the yield, quality and reduce costs. We know lithography process flow is: Photoresist Coating → Soft bake → exposure → development →hard bake → etching → Strip Photoresist.关键词：光刻，涂胶，前烘，曝光，显影，坚膜，刻蚀，去胶。
