织物弯曲性能测试(斜面法)标准解读

织物弯曲性能测试新方法作者：季慧蒋耀兴张长胜来源：《丝绸》2017年第03期摘要：斜面法是测试织物弯曲性能最普遍的方法，但是斜面法本身有一定的局限性。

针对这种情况，制作出了一种新弯曲性能检测仪，由自动送样装置和图像处理的软件程序两部分组成，来测试织物的弯曲性能，文中称之为新方法。

分别测试了20种织物的弯曲性能，得到了两种方法的伸出长度读数，并用积分计算了弯曲状态下曲线的长度。

结果表明：两种方法得到的伸出长度读数之间，积分算法得到的长度与伸出长度读数之间都具有高度线性相关关系，说明积分算法的结果可以表征新方法的伸出长度；两种方法的弯曲刚度之间相关系数的平方R2=0.970，为高度正相关，说明提出的测试织物弯曲性能的新方法是可行的。

关键词：织物；弯曲性能；测试方法；图像处理；斜面法中图分类号： TS101.923文献标志码： A文章编号： 1001-7003（2017）03-0033-05Abstract： Incline method is the most common method used to test the bending behavior of fabrics， but it has some limitations. Aiming at this， a new bending test instrument called a new method was made in this paper， which is composed of two parts， the automatic sample conveying device and the image processing program. The bending behaviors of 20 fabrics were tested respectively， and the readings of overhanging length were gained. The length of the curve under bending condition was figured out with integral. The experimental result shows that the readings of two methods， the results of integral calculation and the readings of the new method have high linear correlation. This indicates that the results of integral calculation can represent the overhanging length of the new method； the square of bending rigidity correlation coefficient of two methods isR2=0.970， high-positive correlation. This shows the new method is feasible.Key words： fabric； bending behavior； test method； image processing； incline method织物弯曲性能的测试方法有很多[1-3]，如纺织品测试标准中的斜面法、悬臂梁法、心形法（GB/T 18318.4—2009）等。

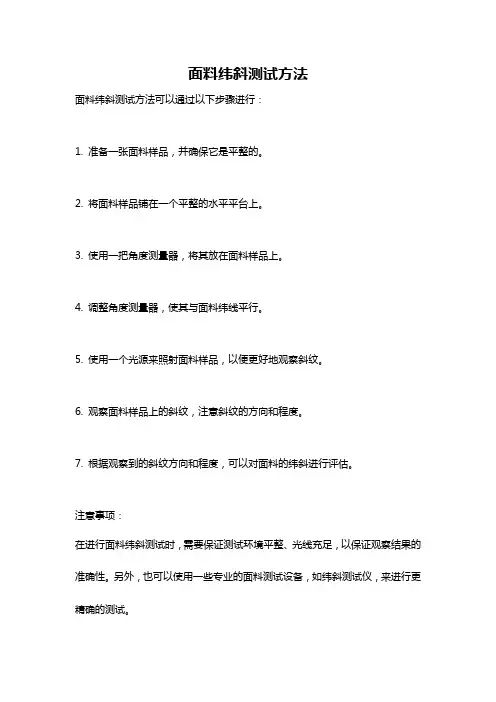

面料纬斜测试方法
面料纬斜测试方法可以通过以下步骤进行：
1. 准备一张面料样品，并确保它是平整的。

2. 将面料样品铺在一个平整的水平平台上。

3. 使用一把角度测量器，将其放在面料样品上。

4. 调整角度测量器，使其与面料纬线平行。

5. 使用一个光源来照射面料样品，以便更好地观察斜纹。

6. 观察面料样品上的斜纹，注意斜纹的方向和程度。

7. 根据观察到的斜纹方向和程度，可以对面料的纬斜进行评估。

注意事项：
在进行面料纬斜测试时，需要保证测试环境平整、光线充足，以保证观察结果的准确性。

另外，也可以使用一些专业的面料测试设备，如纬斜测试仪，来进行更精确的测试。

阻燃织物1范围本文件规定了阻燃织物的产品分类、要求、试验方法、检验规则、包装和标志。

本文件适用于装饰用、交通工具（包括飞机、轮船、汽车、火车）内饰用、阻燃防护服用的机织物和针织物。

其他阻燃纺织品的燃烧性能可参照执行。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T3917.3纺织品织物撕破性能第3部分：梯形试样撕破强力的测定GB/T3920纺织品色牢度试验耐摩擦色牢度GB/T3922纺织品色牢度试验耐汗渍色牢度GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法）GB/T4666纺织品织物长度和幅宽的测定GB/T4802.1-2008纺织品织物起毛起球性能的测定第1部分：圆轨迹法GB/T5453纺织品织物透气性的测定GB/T5455纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定GB/T5711纺织品色牢度试验耐四氯乙烯干洗色牢度GB/T5713纺织品色牢度试验耐水色牢度GB/T7742.1纺织品织物胀破性能第1部分：胀破强力和胀破扩张度的测定液压法GB/T8427-2019纺织品色牢度试验耐人造光色牢度：氙弧GB/T8627建筑材料燃烧或分解的烟密度试验方法GB/T8628纺织品测定尺寸变化的试验中织物试样和服装的准备、标记及测量GB/T8629-2017纺织品试验用家庭洗涤和干燥程序GB/T8630纺织品洗涤和干燥后尺寸变化的测定GB8965.1-2020防护服装阻燃服GB/T12704.1-2009纺织品织物透湿性试验方法第1部分：吸湿法GB/T13772.2纺织品机织物接缝处纱线抗滑移的测定第2部分：定负荷法GB/T14645-2014纺织织物燃烧性能45°方向损毁面积和接焰次数测定GB/T14801机织物与针织物纬斜和弓纬试验方法GB/T16990纺织品色牢度试验颜色1-1标准深度的仪器测定GB/T17596-1998纺织品织物燃烧试验前的商业洗涤程序GB/T18318.1纺织品弯曲性能的测定第1部分：斜面法GB18401国家纺织产品基本安全技术规范GB/T19981.2-2014纺织品织物和服装的专业维护、干洗和湿洗第2部分：使用四氯乙烯干洗和整烫时性能试验的程序GB/T21196.2纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定GB/T32086特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法GB/T38302防护服装热防护性能测试方法FZ/T01028纺织品燃烧性能水平方向燃烧速率的测定3术语和定义本文件没有需要界定的术语和定义。

无尘服国标检测标准一、织物性能测试透气性测试：通过测试织物的透气性，以评估无尘服在穿着时的舒适度。

将无尘服样品放置在测试仪器上，设定一定的压力差，测量气体透过样品的速度，以评估其透气性能。

耐磨性测试：通过不断摩擦样品表面，以评估无尘服的耐用程度。

将无尘服样品放置在耐磨试验机中，设定一定的摩擦次数和压力，进行摩擦试验，以评估其耐磨性能。

拉伸强度与弹性测试：通过测试织物的拉伸强度和弹性，以评估无尘服在穿着时的耐拉伸性能。

将无尘服样品按照规定的尺寸固定在测试仪器上，设定一定的拉伸速度和拉伸量，进行拉伸试验，以评估其拉伸强度和弹性。

弯曲性能测试：通过测试织物的弯曲性能，以评估无尘服在穿着时的柔软度和舒适度。

将无尘服样品放置在弯曲试验机中，设定一定的弯曲角度和速度，进行弯曲试验，以评估其弯曲性能。

二、防静电性能测试表面电阻测试：通过测试织物的表面电阻，以评估无尘服的防静电性能。

将无尘服样品放置在表面电阻测试仪上，用一定压力将其压在电极上，测量其表面电阻值。

体积电阻测试：通过测试织物的体积电阻，以评估无尘服的防静电性能。

将无尘服样品剪成规定尺寸的试样，放置在体积电阻测试仪中，测量其体积电阻值。

摩擦电压测试：通过测试织物在摩擦过程中的电压，以评估无尘服的防静电性能。

将无尘服样品放置在摩擦试验机中，设定一定的摩擦速度和压力，测量摩擦过程中的电压值。

三、防抗细菌性能测试抗菌性能测试：通过测试织物对抗菌剂的耐受程度，以评估无尘服的抗菌性能。

将无尘服样品放置在抗菌试验机中，加入一定浓度的抗菌剂，测量其在一定时间内的抗菌效果。

防霉性能测试：通过测试织物的防霉性能，以评估无尘服在潮湿环境下的防霉效果。

将无尘服样品放置在防霉试验机中，加入一定浓度的霉菌孢子悬浮液，测量其在一定时间内的霉变情况。

织物弯曲性能测试（斜面法）——学习说明
织物弯曲性能是指织物抵抗弯曲变形的能
力，以抗弯长度（也称硬挺度）、抗弯刚度来表
征。

有斜面法、心型法、格莱法、悬臂法等多
种测试方法。

将通过动画、视频、PPT、标准、讨论活动
等完成本部分内容的学习，主要有：学习说明、PPT（标准解读）、操作视频、标准全文、练习题、讨论
1.标准解读
以PPT形式对标准进行精简的解读，同时在解读之后附有标准全文（GB/T18318.1-2009）。

2.标准全文
在对标准（GB/T18318.1-2009）解读学习中存有疑问或者需要知晓标准中更为详细的内容时可进行阅读。

3.检测实施视频
依据标准采用相应的仪器进行检测实施，通过此视频观看能学会具体的检测操作实施。

4.练习题
根据所学内容，完成相应的小练习，以巩固所学。

5.讨论活动
开展讨论互动，最终完成本部分内容的学习。

注：在视频观看学习过程中会有小练习弹出需要完成，敬请注意。

纺织品检测之物理性能详解一、介绍不同面料其性能表现各不一样，带来服装应用范围和最终用途也会大相径庭。

因此，认识和掌握面料的各种性能，对正确地选用材料，合理地设计服装，满意地穿着服装会大有帮助，产生事半功倍的效果。

面料的性能包括物理机械性能、化学性能、外观性能以及卫生保健性能和缝纫加工性能等服用性能。

二、定义：织物在外力作用下引起的应力与变形间的关系所反映的性能叫做织物的物理机械性能。

它包含强度、伸长、弹性及耐磨性等方面的性能。

织物在服用过程中，受到较大的拉伸力作用时，会产生拉伸断裂。

将织物受力断裂破坏时的拉伸力称为断裂强度；在拉伸断裂时所产生的变形与原长的百分率，称为断裂伸长率。

⑴纤维的性质：纤维的性质是织物拉伸断裂性能的决定因素。

纤维的断裂强度是指单位细度的纤维能承受的最大拉伸力，单位：CN/dtex。

在天然纤维中，麻纤维的断裂强度最高，其次是蚕丝和棉，羊毛最差。

化纤中，锦纶的强度最高，并且居所有纤维之首，其次是涤纶、丙纶、维纶、腈纶、氯纶、富强纤维和粘胶纤维。

其中，粘胶纤维强度虽低，但略高于羊毛，在湿态下，其强力下降很多，几乎湿强仅为干强的40~50%。

除粘胶纤维外，羊毛、蚕丝、维纶、富强纤维的湿强也有所下降，但棉、麻纤维例外，其湿强非但没有下降反而有所提高。

涤纶、丙纶、氯纶、锦纶、腈纶等则因吸湿小，而使其干、湿态强度相差无几。

至于断裂伸长率，则属麻纤维最小，只有2%左右，其次为棉，只有3~7%，蚕丝15~25%，而羊毛属天然纤维之首，可达25~35%。

化纤中，以维纶和粘胶纤维的断裂伸长率最低，在25%左右，其它合纤均在40%以上。

⑵纱线结构：一般情况下，纱线越粗，其拉伸性能越好；捻度增加，有利于拉伸性能提高；捻向的配置一致时，织物强度有所增加；股线织物的强度高于单纱织物。

⑶织物的组织结构：在其它条件相同的情况下，在一定长度内纱线的交错次数越多，浮长越短，织物的强度和断裂伸长率越大。

因此，三原组织中以平纹的拉伸性能为最好，斜纹次之，缎纹织物最差。

用蝴蝶结法测试毛织物弯曲性余芳;刘成霞【摘要】针对现有织物弯曲性测试需要用多块试样才能得到多个测试结果的现状,提出一种既简便又节约面料的预测毛织物弯曲性的方法蝴蝶结法.详细阐述了用蝴蝶结法测试织物弯曲性的实施步骤及采用的表征参数:蝴蝶结面积、宽度、高度和角度.以18块毛织物为研究对象,用新方法与传统方法进行对比测试分析.结果表明:新方法中的4个参数与毛织物的抗弯刚度都具有较好的相关性,且越硬挺的毛织物形成的蝴蝶结角度、宽度和面积越大,高度越小,其中蝴蝶结面积与抗弯刚度的相关性最高;用蝴蝶结法建立的蝴蝶结面积与织物抗弯刚度的关系式可预测毛织物的抗弯刚度.【期刊名称】《纺织学报》【年(卷),期】2019(040)008【总页数】6页(P35-39,47)【关键词】毛织物;弯曲性;抗弯刚度;蝴蝶结法【作者】余芳;刘成霞【作者单位】绍兴文理学院元培学院,浙江绍兴312000;浙江理工大学服装学院,浙江杭州 310018【正文语种】中文【中图分类】TS941.2织物弯曲性能，也称硬挺度(越易弯曲的织物，其硬挺度越小，即越柔软)，是影响服装风格[1]和美观性的重要指标[2]，因此，众多学者们[3]对其进行了大量研究[4]。

如水滴法[5]测试织物弯曲性能的原理是：柔软的面料易形成细长的水滴，硬挺的面料易形成丰满的水滴，根据水滴形状可预测织物的硬挺度。

利用凹陷法[6]测试织物多方向硬挺度的优点是：可弥补目前每种方法只能测试织物某一个方向弯曲性能的不足。

针对目前织物的弯曲性能和悬垂性是分开独立测试的现状，刘成霞等[7]提出了一种可同时测试这2种性能的方法，节省了测试成本。

除测试方法外，还有学者研究了如何利用不同的算法预测织物的弯曲性能，如利用织物实际弯曲形态，经过公式推导得到弯曲性能[8]，以及如何利用BP神经网络预测织物斜向弯曲性能[9]。

综上，目前用得最多，同时也是国家标准规定的测试织物弯曲性能的方法是斜面悬臂梁法[10]，但斜面悬臂梁法存在的问题是：1块试样只能得到 1个测试结果，要得到多个测试结果需要多块试样，尤其对于高档面料，难免造成一定的材料浪费，同时也耗费较多的时间裁剪面料。
