塑料不同测试标准性能测试 PPT
- 格式：ppt
- 大小：1.89 MB
- 文档页数：53
下载文档原格式
合集下载
塑料力学性能测试标准大全-
塑料力学性能测试标准GB/T 1039-1992塑料力学性能试验方法总则plastics--General rules for the test method of mechannlcal propertiesGB1040 塑料拉伸试验方法Plastics--Determination of tensile propertiesGB/T_1041-1992 塑料压缩性能试验方法Plastics--Determination of compressive propertiesGB/T 1043-93 硬质塑料简支梁冲击试验方法Plastics--Determination of charpy impact strength of rigid matericalsGB/T 14153-1993硬质塑料落锤冲击试验方法通则General test method for impact resistance of rigid plastics by means of falling weightGB/T 14484-1993 塑料承载强度试验方法Test method for bearing strength of plasticsGB/T 14485-1993 工程塑料硬质塑料板材及塑料件耐冲击性能试验方法、落球法Standard methods of testing for impact resistance of plats and pats made from englneering plastics by a ball(falling ballGB/T 15047-1994 塑料扭转刚性试验方法Test method for stiffness proporties in tirsion of plasticsGB/T 15048-1994 硬质泡沫塑料压缩蠕变试验方法Cellular plastics,rigid--Determination of compressive creepGB/T 12027-2004 塑料-薄膜和薄片-加热尺寸变化率试验方法Plastics--film and sheeting-Determination of dimensional change on heatingGB/T 2013525-1992 塑料拉伸冲击性能试验方法Test method for tensile-impact property of plasticsGB/T 11999-1989塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法Plastics--Film and sheeting--Determination of tearresistance--Elmendorf methodGB/T 10808-1989 软质泡沫塑料撕裂性能试验方法Cellular plastics--Tear resistance test for flexible materialsGB/T 11546-1989 料拉伸蠕变测定方法Plastics--Determination of tensile creepGB/T 11548-1989 硬质塑料板材耐冲击性能试验方法 (落锤法)Standard test method for impact rest resistance of rigid plastics sheeting by means of a tup(falling werghtGB 9641 硬质泡沫塑料拉伸性能试验方法Test method for tensile properties of rigid cellular plasticsGB/T 9647-1988 塑料管材耐外负荷试验方法Test method for external loading resistance for plastics plpesGB 10006-88 塑料薄膜和薄片摩擦系数测定方法Plastics--Film and sheeting--Determination of the coefficients of frictionGB 8812-1988 硬质泡沫塑料弯曲试验方法Test method for beuding of rigid cellular plasticsGB 8813-1988 硬质泡沫塑料压缩试验方法Test method for compression of rigid cellular plastics\GB/T 9341-2000 塑料弯曲性能试验方法Plastics--Determination of flexural propertiesGB/T 8805-1988 硬质塑料管材弯曲度测量方法Determination of deflection for rigid plastics pipesGB/T 8324-1987 模塑料体积系数试验方法The methd for bulk factor of moulding materialsGB/T 6671-2001热塑性塑料管材纵向回缩率的测定GB 6344 软质泡沫聚合物材料拉伸强度和断裂伸长率的测定Polymeric materials,cellular flexible--Determination of ensile strength and elongation at breakGB/T 5478-2008 塑料滚动磨损试验方法Plastics--Test method for wear by rollingGB-T 3960-1983塑料滑动摩擦磨损试验方法Test method for friction and wear of plastics by slidingGB 3354-1999定向纤维增强塑料拉伸性能试验方法The method for tensile properties of oriented fiber reinforced plasticsGB 3355-2005纤维增强塑料纵横剪切试验方法Test method for longitudinal transverse shear (L-T shear) properties of fiber reinforced plasticsGB 3356-1999 单向纤维增强塑料弯曲性能试验方法Test method for flexural properties of unidirectional fiber reinforced plasticsGB/T 1843-1996 塑料悬臂梁冲击试验方法Plastic--Determination of lzod impact strengthGB-T 15598-1995 塑料剪切强度试验方法穿孔法Testing method for shear strength of plastics by punch tool 000000000000000。
塑胶测试标准 (3)
巴氏硬度 GB/T 3854-1983 纤维增强塑料巴氏(巴柯尔)硬度试验方法
适用各种塑料
适用于回弹性小的 硬质塑料 适用于各种硬质和 软质塑料尤其是纤 维塑料
GB/T 3398-1982 塑料球压痕硬度试验方法
球压痕硬度 ISO 2039-1:2001 塑料 硬度的测定 第一部分:球压痕法
(N/mm2) DIN 53456 塑料检验 球压痕硬度试验
载荷下挠曲温 度
ASTM D648-06 弯曲载荷下塑料变形温度的测定 GB/T 1634.2-2004 塑料 载荷下挠曲温度的测定 第2部分:塑料和 硬橡胶 ISO 75-2:2004 塑料 载荷下挠曲温度的测定 第2部分:塑料和硬橡 胶 DIN 53461 塑料检验 热变形温度的测定 DIN EN ISO 75-2:2004 塑料 载荷下挠曲温度的测定 第2部分:塑 料和硬橡胶塑料
气味试验 (等级)
SAE J1351 GM 9130P GME 60276 通用标准 气味测试 PV 3900-2000 大众标准 气味测试 TSM0505G-2005 丰田标准 FLTM BO 131-01 ES-X 60250 MS 300-34 EDS-T-7603
甲醛含量 (mg/kg)
GME 60271 通用标准 甲醛含量 PV3925 大众标准 甲醛含量 SQR.04.096
ASTM D256-06a 测定塑料悬臂梁试样抗摆锤冲击性能方法
冲 击
悬臂梁冲击 GB/T 1843-1996 塑料悬臂梁冲击试验方法
ISO 180:2001 塑料 悬臂梁冲击性能的测定
试
验 落锤冲击
落球冲击 (/)
GB/T 14485-1993 工程塑料硬质塑料板材及塑料件耐冲击性能试 验方法:落球法 PV 3905:1972 大众标准 有机材料 落球试验
塑料不同测试标准性能测试
工程塑料一般用R、M标尺，不同标尺不能转换，但有对应表。
常用工程塑料的洛氏硬度表
ABS 78R
PA6 110R
PA66 112R
PBT 116R
PC 78M
PET 110R
POM 78M
PMMA 95M
PEEK 100M
塑料加20%玻纤的洛氏硬度表
ABS 110R PA6 115R PA66 120R PBT 118R PC 122R PET 115R POM 82R
热性能
•热变形温度 •熔融指数
•球压测试
•灼热丝测试
•线膨胀系数
热性能
热变形温度（HDT）
对高分子材料或聚合物施加 一定的负荷，以一定的速度升温， 当达到规定形变时所对应的温度， 是衡量聚合物或高分子材料耐热 性优劣的一种量度。 仪器：伺服式热变形试验机
热性能
热性能
测试条件
测试 方法 负荷 升温速率 尺寸要求 试样摆 放 跨距 变形
塑料的流向不同，收缩率也不同，一般流动方向的收缩率小于横向 方向的。如：
塑料 流动（%） 横向（%） PA6 1.2 2.0 PA66 1.4 1.8 PBT 1.8 2.0 PC 0.5 0.7 PET 2.0 2.5 ABS 0.4 0.6 PMMA 0.3 0.7
结晶也会使体积进一步减小，所以结晶性材料的收缩率较大。如：
监督检查每年一次，三年复评一次。
IEC标准
Internation Electro technical Commission
（国际电工委员会标准）
1976年协议： ISO与IEC法律上是独立的组织，IEC负责电工、电子 领域的标准，其它由ISO负责。
工程塑料的主要性能
塑料其它性能测试方法
• （4）测试电压 电压过大，会使周围空气电离，而增加附加 损耗。
• （5）接触电极材料 在高频下，由于频率的提高，使电极的 附加损耗变大。
• （6）薄膜试样层数 随着层数增加，介电常数略有上升趋势， 介质损耗角正切值略有下降，且分散性变小。
三、介电强度、耐电弧试验
（一）介电强度的测定 高分子材料在一定电压范围内是绝缘体，但是随着施加电
• 1．测试原理
1．阱陷；2．标准板；3．积分球；4．试样架；5．光电池
6．控制线路；7．检流计；8．光源；9．稳压器；L1、L2、 L3透镜；S光孔；C-F滤光器
• 2.测试试样 • 如光滑平整度、缺陷、划痕、污染等试样表面状态影响测
试结果； • 厚度尺寸不同的试样之间的测定结果不能相互比较。 • 3.测试方法要点 • ①开启仪器，预热至少20min； • ②校准仪器，放置标准板（或不放置任何遮挡物。 • ③放置试样 。 • ④去掉标准板，置上阱陷；再去掉试样。重复测定5片试样。 • ⑤结果计算
由于它的存在造成很大测量误差。 • （9）薄膜试样 • 薄膜试样使用的接触电极材料与板状试样有所不同，不能用
铝箔油粘电极。
二、介电常数和介质损耗的测定
• （一）定义 • 1．介电常数 • 以绝缘材料为介质与以真空为介质制成同尺寸电容器的电
容量之比值，称为该材料的介电常数，用ε表示。 • 介电常数表示在单位电场中，单位体积内积蓄的静电能量
微镜法，折光仪法精确度较高。
阿贝折光仪
• 1．测试原理 • 用阿贝折射仪测定折射率就是测定临界角，从而测出被测物的
折射率。 • 2．测试仪器 • 主要结构由光学系统、机械系统两部分组成： • 光学系统，光学系统中有望远镜系统和读数系统；机械系统，
• （5）接触电极材料 在高频下，由于频率的提高，使电极的 附加损耗变大。
• （6）薄膜试样层数 随着层数增加，介电常数略有上升趋势， 介质损耗角正切值略有下降，且分散性变小。
三、介电强度、耐电弧试验
（一）介电强度的测定 高分子材料在一定电压范围内是绝缘体，但是随着施加电
• 1．测试原理
1．阱陷；2．标准板；3．积分球；4．试样架；5．光电池
6．控制线路；7．检流计；8．光源；9．稳压器；L1、L2、 L3透镜；S光孔；C-F滤光器
• 2.测试试样 • 如光滑平整度、缺陷、划痕、污染等试样表面状态影响测
试结果； • 厚度尺寸不同的试样之间的测定结果不能相互比较。 • 3.测试方法要点 • ①开启仪器，预热至少20min； • ②校准仪器，放置标准板（或不放置任何遮挡物。 • ③放置试样 。 • ④去掉标准板，置上阱陷；再去掉试样。重复测定5片试样。 • ⑤结果计算
由于它的存在造成很大测量误差。 • （9）薄膜试样 • 薄膜试样使用的接触电极材料与板状试样有所不同，不能用
铝箔油粘电极。
二、介电常数和介质损耗的测定
• （一）定义 • 1．介电常数 • 以绝缘材料为介质与以真空为介质制成同尺寸电容器的电
容量之比值，称为该材料的介电常数，用ε表示。 • 介电常数表示在单位电场中，单位体积内积蓄的静电能量
微镜法，折光仪法精确度较高。
阿贝折光仪
• 1．测试原理 • 用阿贝折射仪测定折射率就是测定临界角，从而测出被测物的
折射率。 • 2．测试仪器 • 主要结构由光学系统、机械系统两部分组成： • 光学系统，光学系统中有望远镜系统和读数系统；机械系统，
塑料产品耐候测试报告
塑料产品耐候测试报告根据客户要求，我们进行了塑料产品的耐候测试。
测试过程中，我们按照国际标准进行了操作并记录了数据。
以下是测试结果的详细报告：1. 测试概述：我们测试了客户提供的塑料产品在不同环境条件下的耐候性能。
测试涵盖了该产品的耐紫外线(UV)和耐温度方面的指标。
2. 测试方法：a. 耐紫外线测试：- 将塑料产品暴露在紫外线灯下，根据国际标准进行紫外线照射，记录不同时间点下的外观变化和表面质量。
- 测量浓度为300小时和500小时时的颜色变化和光泽度。
- 对比未暴露的样品，分析产品的紫外线耐久性。
b. 耐温度测试：- 将塑料产品放置在高温环境中，测试不同温度下的耐热性能。
- 测量在不同温度下保持稳定的时间。
- 对比未受热的样品，分析产品的耐温度指标。
3. 结果分析：a. 耐紫外线测试结果：- 在紫外线照射下，样品表面出现轻微的褪色和光泽度降低。
- 经过300小时和500小时的紫外线照射后，样品颜色变化率分别为5%和8%，光泽度减少了3%和6%。
- 根据国际标准，该产品显示出较好的紫外线耐久性。
b. 耐温度测试结果：- 样品在高温环境下保持稳定的时间分别为120°C（10小时）、140°C（6小时）和160°C（2小时）。
- 样品经受住了高温环境的考验，并展现出良好的耐温度性能。
4. 结论：根据我们的测试结果，该塑料产品表现出很好的耐紫外线和耐温度性能。
它能够在较长时间的紫外线照射下保持稳定，并在高温环境下保持结构完整性。
这些结果表明该产品适合用于户外环境，并具有较长使用寿命。
5. 建议：虽然该产品显示出良好的耐候性能，但我们建议客户在长期使用前进行周期性的耐候测试和维护，以保持其最佳性能。

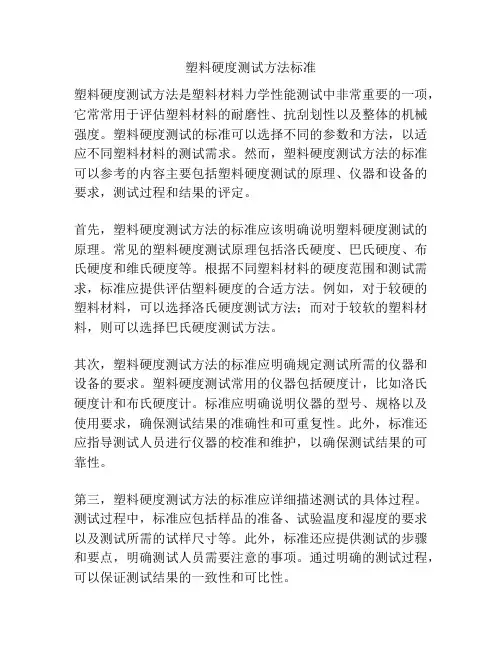

塑料硬度测试方法标准
塑料硬度测试方法标准塑料硬度测试方法是塑料材料力学性能测试中非常重要的一项，它常常用于评估塑料材料的耐磨性、抗刮划性以及整体的机械强度。
塑料硬度测试的标准可以选择不同的参数和方法，以适应不同塑料材料的测试需求。
然而，塑料硬度测试方法的标准可以参考的内容主要包括塑料硬度测试的原理、仪器和设备的要求，测试过程和结果的评定。
首先，塑料硬度测试方法的标准应该明确说明塑料硬度测试的原理。
常见的塑料硬度测试原理包括洛氏硬度、巴氏硬度、布氏硬度和维氏硬度等。
根据不同塑料材料的硬度范围和测试需求，标准应提供评估塑料硬度的合适方法。
例如，对于较硬的塑料材料，可以选择洛氏硬度测试方法；而对于较软的塑料材料，则可以选择巴氏硬度测试方法。
其次，塑料硬度测试方法的标准应明确规定测试所需的仪器和设备的要求。
塑料硬度测试常用的仪器包括硬度计，比如洛氏硬度计和布氏硬度计。
标准应明确说明仪器的型号、规格以及使用要求，确保测试结果的准确性和可重复性。
此外，标准还应指导测试人员进行仪器的校准和维护，以确保测试结果的可靠性。
第三，塑料硬度测试方法的标准应详细描述测试的具体过程。
测试过程中，标准应包括样品的准备、试验温度和湿度的要求以及测试所需的试样尺寸等。
此外，标准还应提供测试的步骤和要点，明确测试人员需要注意的事项。
通过明确的测试过程，可以保证测试结果的一致性和可比性。
最后，塑料硬度测试方法的标准应给出测试结果的评定标准。
测试结果的评定标准应基于塑料材料的硬度指标，例如硬度值的范围和级别。
标准应明确说明不同硬度级别对应的塑料材料的性能表现，以便用户能够根据测试结果评估塑料材料的适用性。
总之，塑料硬度测试方法的标准涉及到测试原理、仪器设备要求、测试过程和结果评定等内容。
标准的制定需要考虑不同塑料材料的测试需求和特点，以确保测试结果的准确性和可比性。
通过遵循标准进行塑料硬度测试，可以评估塑料材料的力学性能，为塑料制品的设计和应用提供指导。
中文版塑料测试方法及标准对比
拉伸强度和拉伸模量更多信息请关注新浪微博：越美惠ASTM D638,ISO R527,DIN53455,DIN53457了解材料对负载的响应程度是了解材料性能的基础。
通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）。
图1拉伸应力－应变曲线A：弹性形变的极限值B：屈服点C：最大强度O-A:屈服区域，发生弹性形变超过A点：塑性变形图2：ASTM D6，拉伸试样的尺寸模量：应力/应变Mpa屈服应力：开始发生塑性变形的应力Mpa断裂应力发生断裂时的应力Mpa断裂伸长率材料发生断裂时的应变％弹性极限开始发生弹性形变的终点弹性模量发生在塑性变形时的模量Mpa测试速度：A速度：1mm/mm拉伸模量B速度：5mm/mm填充材料的拉伸应力/应变C速度：50mm/mm为填充材料的拉伸应力/应变弯曲强度和弯曲模量ASTM D790,ISO178,DIN53452弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性。
与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上。
用压头压在试样的中部使其形成一个3点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm.通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量。
在曲线的线性区域至少取5个点的负载和变形。
弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标。
压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比。
压缩应力与压缩应变的单位都是Mpa。
图3：弯曲测试示意图耐磨性能测试GE测试方法与ASTM D1044,ISO3537,DIN52347测试方法相似用Taber磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性能。
测试试样放置在一个以恒定转速60rpm的旋转转盘上（如图4所示），把一定重量的砂轮压在测试试样上（转盘是通过人工磨出来的，可以获得不同重量的转盘）。
当转盘达到规定的圈数，测试结束。
中文版塑料测试方法

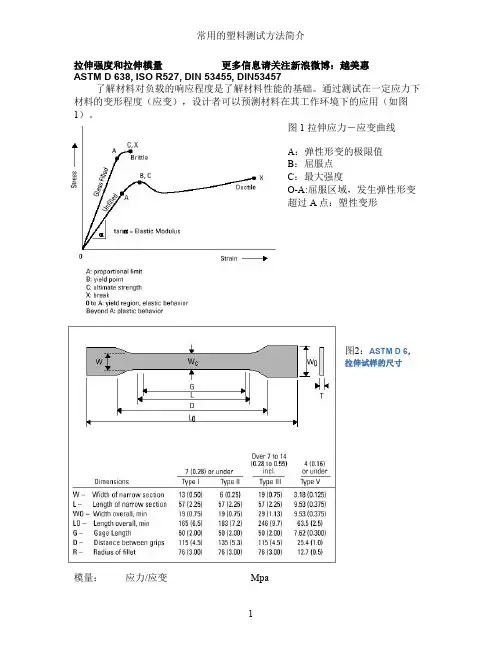

拉伸强度和拉伸模量ASTM D 638, ISO R527, DIN 53455, DIN53457了解材料对负载的响应程度是了解材料性能的基础。
通过测试在一定应力下材料的变形程度（应变），设计者可以预测材料在其工作环境下的应用（如图1）。
图1 拉伸应力－应变曲线A：弹性形变的极限值B：屈服点C：最大强度O-A:屈服区域，发生弹性形变超过A点：塑性变形图2：ASTM D 6，拉伸试样的尺寸模量：应力/应变 Mpa屈服应力：开始发生塑性变形的应力 Mpa断裂应力发生断裂时的应力 Mpa断裂伸长率材料发生断裂时的应变％弹性极限开始发生弹性形变的终点弹性模量发生在塑性变形时的模量 Mpa测试速度：A速度：1mm/mm 拉伸模量B速度：5mm/mm 填充材料的拉伸应力/应变C速度：50mm/mm 为填充材料的拉伸应力/应变弯曲强度和弯曲模量ASTM D 790, ISO 178, DIN 53452弯曲强度是用来测量材料抵制挠曲变形的能力或者是测试材料的刚性。
与拉伸负载不同的是，在测试弯曲时，所有的应力加载在一个方向上。
用压头压在试样的中部使其形成一个3点的负载，在标准测试仪上，恒定的压缩速度为2mm/mm.通过计算机收集的数据，测绘出试样的压缩负荷－变形曲线，来计算压缩模量。
在曲线的线性区域至少取5个点的负载和变形。
弯曲模量（应力与应变的比值）是表征材料弯曲性能的重要指标。
压缩模量是指在应力－应变的曲线的线性范围内，压缩应力与压缩应变之比。
压缩应力与压缩应变的单位都是Mpa。
图3：弯曲测试示意图耐磨性能测试GE测试方法与ASTM D 1044, ISO 3537, DIN 52347测试方法相似图4：Taber 磨损实验用Taber 磨损机磨损测试试样，通过计算试样的磨损量来表征材料的耐磨性能。
测试试样放置在一个以恒定转速60rpm的旋转转盘上（如图4所示），把一定重量的砂轮压在测试试样上（转盘是通过人工磨出来的，可以获得不同重量的转盘）。
塑料管材的性能检测
塑料管材的性能检测
4）GB/T 19280的S4试验 5）全尺寸试验 6）其它如PVC落锤、PP-R的摆锤
化学破坏：1）DSC
2）8760 3）老化
适 用 性：1）系统耐压
2）冷热水循环 3）压力循环 4）弯曲（弯曲模量大于200Mpa） 5）拉拔试验 6）负压试验、气密性、水密性
塑料管材的性能检测
项目 连接密封试验 偏角试验a 负压试验a 注：Y-需要试验；N-不需要试验 PVC-U给水管 （GB-T 10002） Y Y Y
a-仅适用于弹性密封圈连接方式
塑料管材的性能检测
3.2.2 PE、PVC-U管材弹性密封圈连接系统适用性要求
项目 PE 双壁波纹 GB/T 19472.1 PE 缠绕结构壁 GB/T 19472.2 PVC-U 双壁波纹 GB/T 18477.1 PVC-U 双层轴向中 空壁 GB/T 18477.3
1.3.3 各种检测方法的适用性和局限性
DSC与8760 Fs与S4
SCG与各种剥离及C环法
维卡与粘度
14152与19473
塑料管材的性能检测
2
最重要的二项检验：耐压、环刚度
2.1 耐压试验
2.1.1 管道耐内压试验的原理与方法
给管道内流体（水）施加一定的压力，使管道产生一定的应力（诱导应力）， 看在此应力作用下管道的破坏时间是否达到前述的预测强度参数曲线的要求。用 不同的控制点试验来证明管道合格与否。 通过对管道内介质施压来使管道产生应力的方法实际上和拉力机对样品的拉 伸是一样的，只不过方式不同。进行长期内压试验时相当对试样施加一个低于屈 服强度的长期应力，等于进行恒力试验。而爆破试验就相当于平常的拉伸试验。 管道耐内压试验时的试验压力由试验时环向应力（诱导应力）和管道的结构 尺寸决定，具体为： P=2бe\D-e

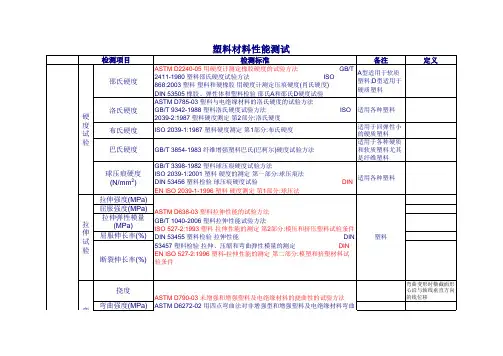

塑料材料性能测试项目和标准
验
巴氏硬度
GB/T 3854-1983 纤维增强塑料巴氏(巴柯尔)硬度试验方法
适用于各种硬质 和软质塑料尤其
是纤维塑料
球压痕硬度 (N/mm2)
GB/T 3398-1982 塑料球压痕硬度试验方法 ISO 2039-1:2001 塑料 硬度的测定 第一部分:球压痕法 DIN 53456 塑料检验 球压痕硬度试验 EN ISO 2039-1-1996 塑料 硬度测定 第1部分:球压法
ISO 3146:2000
DIN 53736
EN
ISO 3146-2000 塑料 用毛细管和偏振显微镜法测定半晶壮聚合物的熔化
性能
ASTM D696-03 线性热膨胀系数测试标准
GB/T 1036-1989 塑料线膨胀系数测定方法
ASTM D648-06 弯曲载荷下塑料变形温度的测定
GB/T 1634.2-2004 塑料 载荷下挠曲温度的测定 第2部分:塑料和硬橡胶
低温脆化温度 燃烧特性 (mm/min)
ASTM D648-06 在挠曲负荷下塑料的挠曲温度的试验方法
ISO 75-2:2004 塑料载荷下挠曲温度的测定 第2部分:塑料和硬橡胶
GB/T 1634-2004 塑料负荷变形温度的测定
ASTM D1525-200 透明塑料透光率和雾度试验方法
GB/T 2410-1980 透明塑料透光率和雾度试验方法
物 理 性
白度
ASTM E313-00 用仪器测定颜色一致性的方法计算黄度、白度 GB/T 2913-1982 塑料白度试验方法
GB/T 12006.1-1989 聚酰胺粘数测定方法
ISO 现只能做PP、
ASTM D785-03 塑料与电绝缘材料的洛氏硬度的试验方法
ul94测试标准

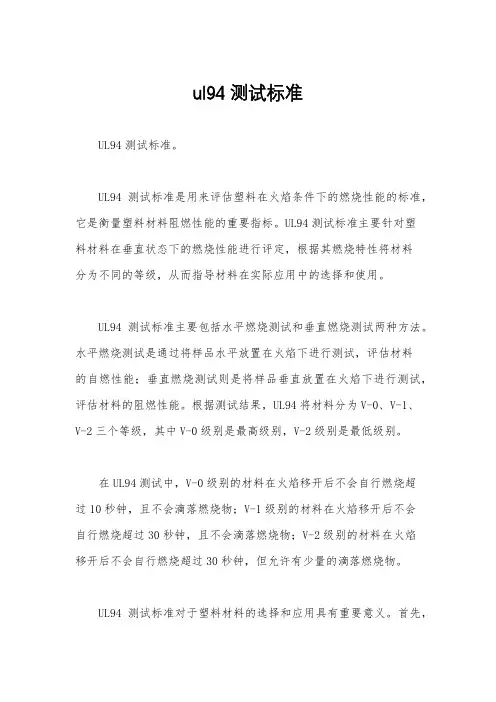

ul94测试标准UL94测试标准。
UL94测试标准是用来评估塑料在火焰条件下的燃烧性能的标准，它是衡量塑料材料阻燃性能的重要指标。
UL94测试标准主要针对塑料材料在垂直状态下的燃烧性能进行评定，根据其燃烧特性将材料分为不同的等级，从而指导材料在实际应用中的选择和使用。
UL94测试标准主要包括水平燃烧测试和垂直燃烧测试两种方法。
水平燃烧测试是通过将样品水平放置在火焰下进行测试，评估材料的自燃性能；垂直燃烧测试则是将样品垂直放置在火焰下进行测试，评估材料的阻燃性能。
根据测试结果，UL94将材料分为V-0、V-1、V-2三个等级，其中V-0级别是最高级别，V-2级别是最低级别。
在UL94测试中，V-0级别的材料在火焰移开后不会自行燃烧超过10秒钟，且不会滴落燃烧物；V-1级别的材料在火焰移开后不会自行燃烧超过30秒钟，且不会滴落燃烧物；V-2级别的材料在火焰移开后不会自行燃烧超过30秒钟，但允许有少量的滴落燃烧物。
UL94测试标准对于塑料材料的选择和应用具有重要意义。
首先，它可以帮助用户了解材料的燃烧性能，选择符合要求的材料，从而提高产品的安全性和可靠性。
其次，UL94测试标准可以促进材料的研发和改进，推动材料行业向更安全、更环保的方向发展。
最后，UL94测试标准也可以为产品的市场准入提供重要参考，符合UL94标准的材料更容易通过相关认证和检验，进入国际市场。
在实际应用中，UL94测试标准也需要注意一些细节和注意事项。
首先，在进行测试时，需要严格按照标准操作流程进行，确保测试结果的准确性和可靠性。
其次，对于不同类型的塑料材料，需要选择适合的测试方法和条件，以获得真实有效的测试数据。
最后，在评估测试结果时，需要综合考虑材料的其他性能指标，如机械性能、耐热性能等，全面评估材料的适用性。
总的来说，UL94测试标准是塑料材料行业中非常重要的标准之一，它对于材料的选择、应用和市场准入具有重要意义。
在未来的发展中，随着材料科学的不断进步和技术的不断创新，UL94测试标准也将不断完善和发展，为塑料材料行业的可持续发展提供更多的支持和保障。
塑料的力学性能测试
恒湿条件下放置处理。
2021/3/10
14
讲解：XX
2021/3/10
（2）材料试验机
影响因素主要有:测力传感器精度、速度控制精度、 夹具、同轴度和数据采集频率等。
测力传感器一般要求传感器的精度在0.5%以内。
拉伸速度要求平稳均匀,速度偏高或偏低都会影响 拉伸结果。
试验机的同轴度不好,拉伸位移将偏大,拉伸强度有 时将受到影响,结果偏小。
在塑性变形区域，应力和应变增加不再成正比 关系，最后出现断裂。
2021/3/10
4
讲解：XX
二、测试仪器
1.引伸计； 2.固定上限位； 3.引伸计导杆； 4.中横梁； 5.上夹具； 6.样条； 7.下夹具； 8.传感器； 9.下限位； 10.急停开关
2021/3/10
5
讲解：XX
2021/3/10
30
讲解：XX
二、测试仪器
试验机应符合GB/T172002008的规定，而拉伸和弯 曲试验所用的万能试验机 也可用来测试各种材料的 压缩强度。
用挠度计或压缩形变计在 试验中的任意时间内测且 试样两固定点距离的任何 变化。
2021/3/10
31
压缩夹具 讲解：XX
三、测试标准和试样
记录下试样破坏时的最大负荷和对应的标线间距离的变化 等情况，可绘制出应力-应变曲线。
曲线A：脆性材料；曲线B： 有屈服点的韧性材料；曲线C： 无屈服点的韧性材料
2021/3/10
3
讲解：XX
应力―应变曲线一般分为两个部分：弹性变形 区和塑性变形区。
在弹性变形区域，材料发生可完全恢复的弹性 变形，应力和应变成正比例关系。 曲线中直 线部分的斜率即是拉伸弹性模量值，它代表材 料的刚性。弹性模量越大刚性越好。
2021/3/10
14
讲解：XX
2021/3/10
（2）材料试验机
影响因素主要有:测力传感器精度、速度控制精度、 夹具、同轴度和数据采集频率等。
测力传感器一般要求传感器的精度在0.5%以内。
拉伸速度要求平稳均匀,速度偏高或偏低都会影响 拉伸结果。
试验机的同轴度不好,拉伸位移将偏大,拉伸强度有 时将受到影响,结果偏小。
在塑性变形区域，应力和应变增加不再成正比 关系，最后出现断裂。
2021/3/10
4
讲解：XX
二、测试仪器
1.引伸计； 2.固定上限位； 3.引伸计导杆； 4.中横梁； 5.上夹具； 6.样条； 7.下夹具； 8.传感器； 9.下限位； 10.急停开关
2021/3/10
5
讲解：XX
2021/3/10
30
讲解：XX
二、测试仪器
试验机应符合GB/T172002008的规定，而拉伸和弯 曲试验所用的万能试验机 也可用来测试各种材料的 压缩强度。
用挠度计或压缩形变计在 试验中的任意时间内测且 试样两固定点距离的任何 变化。
2021/3/10
31
压缩夹具 讲解：XX
三、测试标准和试样
记录下试样破坏时的最大负荷和对应的标线间距离的变化 等情况，可绘制出应力-应变曲线。
曲线A：脆性材料；曲线B： 有屈服点的韧性材料；曲线C： 无屈服点的韧性材料
2021/3/10
3
讲解：XX
应力―应变曲线一般分为两个部分：弹性变形 区和塑性变形区。
在弹性变形区域，材料发生可完全恢复的弹性 变形，应力和应变成正比例关系。 曲线中直 线部分的斜率即是拉伸弹性模量值，它代表材 料的刚性。弹性模量越大刚性越好。
塑料力学性能测试标准大全-
塑料力学性能测试标准GB/T 1039-1992塑料力学性能试验方法总则plastics--General rules for the test method of mechannlcal propertiesGB1040 塑料拉伸试验方法Plastics--Determination of tensile propertiesGB/T_1041-1992 塑料压缩性能试验方法Plastics--Determination of compressive propertiesGB/T 1043-93 硬质塑料简支梁冲击试验方法Plastics--Determination of charpy impact strength of rigid matericalsGB/T 14153-1993硬质塑料落锤冲击试验方法通则General test method for impact resistance of rigid plastics by means of falling weightGB/T 14484-1993 塑料承载强度试验方法Test method for bearing strength of plasticsGB/T 14485-1993 工程塑料硬质塑料板材及塑料件耐冲击性能试验方法、落球法Standard methods of testing for impact resistance of plats and pats made from englneering plastics by a ball(falling ballGB/T 15047-1994 塑料扭转刚性试验方法Test method for stiffness proporties in tirsion of plasticsGB/T 15048-1994 硬质泡沫塑料压缩蠕变试验方法Cellular plastics,rigid--Determination of compressive creepGB/T 12027-2004 塑料-薄膜和薄片-加热尺寸变化率试验方法Plastics--film and sheeting-Determination of dimensional change on heatingGB/T 2013525-1992 塑料拉伸冲击性能试验方法Test method for tensile-impact property of plasticsGB/T 11999-1989塑料薄膜和薄片耐撕裂性试验方法埃莱门多夫法Plastics--Film and sheeting--Determination of tearresistance--Elmendorf methodGB/T 10808-1989 软质泡沫塑料撕裂性能试验方法Cellular plastics--Tear resistance test for flexible materialsGB/T 11546-1989 料拉伸蠕变测定方法Plastics--Determination of tensile creepGB/T 11548-1989 硬质塑料板材耐冲击性能试验方法 (落锤法)Standard test method for impact rest resistance of rigid plastics sheeting by means of a tup(falling werghtGB 9641 硬质泡沫塑料拉伸性能试验方法Test method for tensile properties of rigid cellular plasticsGB/T 9647-1988 塑料管材耐外负荷试验方法Test method for external loading resistance for plastics plpesGB 10006-88 塑料薄膜和薄片摩擦系数测定方法Plastics--Film and sheeting--Determination of the coefficients of frictionGB 8812-1988 硬质泡沫塑料弯曲试验方法Test method for beuding of rigid cellular plasticsGB 8813-1988 硬质泡沫塑料压缩试验方法Test method for compression of rigid cellular plastics\GB/T 9341-2000 塑料弯曲性能试验方法Plastics--Determination of flexural propertiesGB/T 8805-1988 硬质塑料管材弯曲度测量方法Determination of deflection for rigid plastics pipesGB/T 8324-1987 模塑料体积系数试验方法The methd for bulk factor of moulding materialsGB/T 6671-2001热塑性塑料管材纵向回缩率的测定GB 6344 软质泡沫聚合物材料拉伸强度和断裂伸长率的测定Polymeric materials,cellular flexible--Determination of ensile strength and elongation at breakGB/T 5478-2008 塑料滚动磨损试验方法Plastics--Test method for wear by rollingGB-T 3960-1983塑料滑动摩擦磨损试验方法Test method for friction and wear of plastics by slidingGB 3354-1999定向纤维增强塑料拉伸性能试验方法The method for tensile properties of oriented fiber reinforced plasticsGB 3355-2005纤维增强塑料纵横剪切试验方法Test method for longitudinal transverse shear (L-T shear) properties of fiber reinforced plasticsGB 3356-1999 单向纤维增强塑料弯曲性能试验方法Test method for flexural properties of unidirectional fiber reinforced plasticsGB/T 1843-1996 塑料悬臂梁冲击试验方法Plastic--Determination of lzod impact strengthGB-T 15598-1995 塑料剪切强度试验方法穿孔法Testing method for shear strength of plastics by punch tool更多资料请关注新浪微博：越美惠。
塑料拉伸 压缩和弯曲蠕变和蠕变破裂的标准测试方法
一、概述塑料材料的力学性能是其在工程应用中至关重要的一项指标。
其中塑料材料在不同的应力状态下的拉伸、压缩和弯曲性能以及蠕变和蠕变破裂性能是其重要的力学性能参数。
对塑料材料进行标准测试方法的研究和制定对于保证塑料制品的质量和工程应用的可靠性具有重要意义。
二、塑料拉伸测试的标准方法1. ASTM D638-14 标准测试方法，它规定了用于测定拉伸性能的试样形状和尺寸以及测试条件，包括拉伸速度等；2. ISO 527-5 标准方法，该标准规定了用于测定拉伸性能的试样的制备要求和拉伸试验方法；3. GB/T 1040.1-2006 标准方法，这是我国国家标准，规定了塑料材料拉伸试验的一般方法。
三、塑料压缩和弯曲测试的标准方法1. ASTM D695-15 标准测试方法，该标准规定了用于测定塑料材料压缩性能的试样形状和尺寸，以及测试条件；2. ISO 604 标准方法，该标准覆盖了用于测定塑料材料弯曲性能的试样形状和尺寸，以及测试条件；3. GB/T 9341-2008 标准方法，这是我国国家标准，规定了用于测定塑料材料弯曲性能的试样制备和测试方法。
四、塑料蠕变和蠕变破裂测试的标准方法1. ASTM D2990-16 标准测试方法，其中包括了用于测定塑料材料蠕变性能的试样形状和尺寸，以及测试条件；2. ISO 899-1 标准方法，该标准规定了用于测定塑料材料蠕变性能的试样制备和测试方法；3. GB/T 2571-2007 标准方法，这是我国国家标准，规定了用于测定塑料材料蠕变性能的试样形状和尺寸，以及测试条件。
五、总结标准测试方法的制定对于评价塑料材料的力学性能具有重要意义，不仅可以确保塑料制品的质量，还可以保证工程应用的可靠性。
目前，国际上和我国国内都已经针对塑料材料的拉伸、压缩、弯曲、蠕变和蠕变破裂等性能制定了一系列标准测试方法，这些标准方法为塑料材料的研究和应用提供了重要的技术支持。
希望在未来的工程领域中，能够进一步完善和更新这些标准测试方法，为塑料材料的应用和发展提供更加可靠的技术基础。
塑料制品的压力和力学性能测试
态
安装夹具：将样品固 定在测试夹具上，确 保样品与夹具接触良
好
检查安装：确认样品 安装牢固，无松动或 滑移现象，确保测试
结果的准确性
开始测试
准备测试样品：选择合适 的塑料制品，确保其质量 和尺寸符合测试要求
设定测试条件：根据塑料 制品的种类和用途，设定 合适的温度、湿度和加载 速度等测试条件
启动测试设备：打开测试 设备，按照操作说明进行 设置和调整
感谢观看
汇报人：
单击此处添加副标题
塑料制品的压力和力学性
能测试
汇报人：
目录
01 02 03 04 05 06
添加目录项标题 测试目的 测试方法 测试设备 测试步骤
测试结果分析
1
添加目录项标题
2
测试目的
确定塑料制品的抗压性能
了解塑料制品在不同压力下的变形和破坏情况 评估塑料制品的抗压性能是否符合设计要求 优化塑料制品的设计和生产工艺 提高塑料制品的质量和安全性能
变形原因：材料 性能、加载条件 、环境因素
变形影响：产品 性能、使用寿命 、安全性能
结果解读与应用
测试结果：包括压力、强度、 刚度等各项性能指标
应用领域：根据性能特点，确 定塑料制品在特定领域的应用
结果解读：根据测试结果，分 析塑料制品的性能特点和适用 范围
优化建议：根据测试结果，提 出改进塑料制品性能的建议和 措施
目的：评估塑料制品的抗弯 性能
测试步骤：将样品放在弯曲 试验夹具上，调整载荷，记
录断裂时的载荷和变形量
结果分析：根据载荷和变形 量，计算弯曲强度、弯曲模
量等参数
应用领域：广泛应用于汽车、 电子、建筑等行业，评估塑
料制品的抗弯性能
安装夹具：将样品固 定在测试夹具上，确 保样品与夹具接触良
好
检查安装：确认样品 安装牢固，无松动或 滑移现象，确保测试
结果的准确性
开始测试
准备测试样品：选择合适 的塑料制品，确保其质量 和尺寸符合测试要求
设定测试条件：根据塑料 制品的种类和用途，设定 合适的温度、湿度和加载 速度等测试条件
启动测试设备：打开测试 设备，按照操作说明进行 设置和调整
感谢观看
汇报人：
单击此处添加副标题
塑料制品的压力和力学性
能测试
汇报人：
目录
01 02 03 04 05 06
添加目录项标题 测试目的 测试方法 测试设备 测试步骤
测试结果分析
1
添加目录项标题
2
测试目的
确定塑料制品的抗压性能
了解塑料制品在不同压力下的变形和破坏情况 评估塑料制品的抗压性能是否符合设计要求 优化塑料制品的设计和生产工艺 提高塑料制品的质量和安全性能
变形原因：材料 性能、加载条件 、环境因素
变形影响：产品 性能、使用寿命 、安全性能
结果解读与应用
测试结果：包括压力、强度、 刚度等各项性能指标
应用领域：根据性能特点，确 定塑料制品在特定领域的应用
结果解读：根据测试结果，分 析塑料制品的性能特点和适用 范围
优化建议：根据测试结果，提 出改进塑料制品性能的建议和 措施
目的：评估塑料制品的抗弯 性能
测试步骤：将样品放在弯曲 试验夹具上，调整载荷，记
录断裂时的载荷和变形量
结果分析：根据载荷和变形 量，计算弯曲强度、弯曲模
量等参数
应用领域：广泛应用于汽车、 电子、建筑等行业，评估塑
料制品的抗弯性能
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模量=应力/应变
机械性能
常用工程塑料的弯曲强度
塑料加入20%玻纤的弯曲强度
塑料加入玻纤后强度显著增大。
冲击强度
用于评价材料的抗冲击 能力或者判断材料的脆性 和韧性程度，因此冲击强 度也称为冲击韧性。冲击 强度是试样在冲击破坏过 程中所吸收的能量与原始 横截面积之比。冲击强度 根据试验设备不同，可分 为简支梁冲击强度和悬臂 梁冲击强度。
方法：
1. 把样品放到干燥箱干燥（条件50度/24小时）， 移至干燥器中冷却 到室温，取出后测试每个样品的重量M1；
2. 将试片浸入温度为23度的蒸馏水中，浸泡24小时后，将其取出用滤 纸除去表面水分，在取出后的1分钟内再次称量每个样品的重量M2;
吸水率：(M2-M1)/M1×100%
测试项目：
•
是指材料产生最大均匀塑性变形的应力。 在拉伸验过程中，试样直至断裂为止所受的最 大拉伸应力即为拉伸强度，其结果以MPa表示。
拉伸强度的计算：
at= p/(b×d)
at 为拉伸强度；p为最大负荷（N）； b为试样宽度(mm)；d为试样厚度（mm)
机械性能
常用工程塑料的拉伸强度 塑料加20%玻纤的拉伸强度
阻燃性能 化学性能 其他性能
物理性能
•比重
•收缩率
•含水率
•吸水率
•硬度
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
比重：
标准：ASTM D792/ISO1183-3 塑料的比重即塑料的密度, 单位为g/cm3。 常用的两种方法：浸渍法（成型塑 料），比重瓶法（粉料、粒料）
塑料的比重大小，会直接 影响到产品的重量以及成本。同样重
23℃，24Hr
•
23℃，饱和
•
23℃，50%RH，平衡
物理性能
（一般见于ASTM标准） 一般见于ISO标准
工程塑料吸水率（23℃，24Hr）
吸水率对性能影响
300
250
200 拉伸强度
150
弯曲强度
100
缺口冲击强度
50
0
吸水前 1周
2周
3周
4周
5周
6周
7周
弯曲强度、 拉伸强度随吸水率增大而下降;缺口冲击强度随吸 水率增大而提高。其中 ,弯曲强度随吸水率的变化最大 ,缺口 冲击强度次之 ,拉伸强度变化最小。
收缩率Βιβλιοθήκη 物理性能塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷 却至室温后尺寸之差的百分比。即以23℃，50%RH下放置24小时，测 量出的相应塑件尺寸之差百分比。
S= (D－M)/D×100%
D:模具型腔尺寸 M:塑件尺寸
塑料的流向不同，收缩率也不同，一般流动方向的收缩率小于横向 方向的。如：
监督检查每年一次，三年复评一次。
IEC标准
Internation Electro technical Commission （国际电工委员会标准）
1976年协议： ISO与IEC法律上是独立的组织，IEC负责电工、电子
领域的标准，其它由ISO负责。
工程塑料的主要性能
物理性能 机械性能
电性能 热性能
CTI是指材料表面滴下浓度为0.1% 氯化铵溶液后，能引起材料起痕的 电压。
ISO标准
International Organization for Standardization (国际标准）
ISO 9001是ISO 9000族标准所包括的一组质量管理体系核心 标准之一。
ISO 9001质量标准体系认证特点： ▪ 认证的对象是供方的质量体系 ▪ 认证的依据是质量保证标准 ▪ 认证机构是第三方质量体系评价机构 ▪ 认证获准的标识是注册和发给证书 ▪ 认证时企业自主行为
塑料加入玻纤后强度显著增大。
断裂伸长率
在拉伸试验过程中，试样直至断裂为止，标距伸长的距离百分比， 结果以%表示。
常用工程塑料的断裂伸长率(%)
塑料加入玻纤后断裂伸长率骤降，一般降到2%-5%。
弯曲强度： 是指材料在弯曲负荷作用下破裂
或达到规定挠度时所承受的最大应 力，其结果以MPa表示； 弯曲模量： 又称挠曲模量，材料在弹性极限 内抵抗弯曲变形的能力，单位MPa.
结晶也会使体积进一步减小，所以结晶性材料的收缩率较大。如：
收缩率对产品的设计很重要，尤其是对尺寸精度要求高的产品。材 料收缩的预判可避免产品凹陷和翘曲。
洛氏硬度：D785
以规定直径的钢球压头，先用初载荷压入试样，继而增至主载荷， 然后恢复至初载荷，造成的压痕深度增量作为材料硬度，称为洛氏硬 度。以符号HR表示
HR K e c
e——初载荷增至主载荷再返回初载荷的压痕深度增量（mm） c——常数，0.002mm K——常数，130
工程塑料一般用R、M标尺，不同标尺不能转换，但有对应表。
常用工程塑料的洛氏硬度表 塑料加20%玻纤的洛氏硬度表
机械性能
•拉伸强度
•断裂伸长率
•弯曲强度
•弯曲模量
•冲击强度
拉伸强度：
塑料不同测试标准性能测试
涉及的测试标准
➢ASTM标准 ➢ISO 标准 ➢IEC标准
ASTM标准
American Society of Testing Meterials (美国材料实验协会)标准
ASTM标准分成六种类型：
▪
标准测试方法
▪
标准规范
▪
标准惯例
▪
标准术语
▪
标准指南
▪
标准分类
代号D—石油产品、燃料、塑料
电性能
•相对漏电起痕指数 •体积电阻率
•表面电阻率
•介电强度
•介电常数
相对漏电起痕指数（CTI）
漏电起痕试验就是模拟对绝缘材 料进行的一种破坏性试验，用以测 试和评定在规定的电压下，绝缘体 在电场和含杂质水的作用时的相对 漏电起痕性，适用于电工电子产品， 家用电器，如继电器插座，转换开 关盖等。
机械性能
冲击强度
机械性能
V形缺口剩余宽度： 10.16mm
根据试样的断裂方式，可分为完全断裂（C），部分铰链断裂 （P），不断裂（NB）。
根据材料韧性不 同，选择不同的能 量摆锤，如1J ,2.75J ,5J等。
样条削口机
机械性能
机械性能 常用工程塑料的冲击强度（悬臂梁）
工程塑料加入20%玻纤的冲击强度（悬臂梁）
量的产品，如果原料比重 越小，每公斤原料可以产出更 多的产品。反而，原本比重越大， 产出的产品数量会更少。
物理性能
常见塑料的比重
物理性能
吸水率
标准:ASTM D570 ISO62
物理性能
样品规格：1.圆片：直径50mm,厚度4mm
2.方片：60mm×60mm×1mm 3.条形：76.2mm×25.4mm×3.2mm
机械性能
常用工程塑料的弯曲强度
塑料加入20%玻纤的弯曲强度
塑料加入玻纤后强度显著增大。
冲击强度
用于评价材料的抗冲击 能力或者判断材料的脆性 和韧性程度，因此冲击强 度也称为冲击韧性。冲击 强度是试样在冲击破坏过 程中所吸收的能量与原始 横截面积之比。冲击强度 根据试验设备不同，可分 为简支梁冲击强度和悬臂 梁冲击强度。
方法：
1. 把样品放到干燥箱干燥（条件50度/24小时）， 移至干燥器中冷却 到室温，取出后测试每个样品的重量M1；
2. 将试片浸入温度为23度的蒸馏水中，浸泡24小时后，将其取出用滤 纸除去表面水分，在取出后的1分钟内再次称量每个样品的重量M2;
吸水率：(M2-M1)/M1×100%
测试项目：
•
是指材料产生最大均匀塑性变形的应力。 在拉伸验过程中，试样直至断裂为止所受的最 大拉伸应力即为拉伸强度，其结果以MPa表示。
拉伸强度的计算：
at= p/(b×d)
at 为拉伸强度；p为最大负荷（N）； b为试样宽度(mm)；d为试样厚度（mm)
机械性能
常用工程塑料的拉伸强度 塑料加20%玻纤的拉伸强度
阻燃性能 化学性能 其他性能
物理性能
•比重
•收缩率
•含水率
•吸水率
•硬度
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
比重：
标准：ASTM D792/ISO1183-3 塑料的比重即塑料的密度, 单位为g/cm3。 常用的两种方法：浸渍法（成型塑 料），比重瓶法（粉料、粒料）
塑料的比重大小，会直接 影响到产品的重量以及成本。同样重
23℃，24Hr
•
23℃，饱和
•
23℃，50%RH，平衡
物理性能
（一般见于ASTM标准） 一般见于ISO标准
工程塑料吸水率（23℃，24Hr）
吸水率对性能影响
300
250
200 拉伸强度
150
弯曲强度
100
缺口冲击强度
50
0
吸水前 1周
2周
3周
4周
5周
6周
7周
弯曲强度、 拉伸强度随吸水率增大而下降;缺口冲击强度随吸 水率增大而提高。其中 ,弯曲强度随吸水率的变化最大 ,缺口 冲击强度次之 ,拉伸强度变化最小。
收缩率Βιβλιοθήκη 物理性能塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷 却至室温后尺寸之差的百分比。即以23℃，50%RH下放置24小时，测 量出的相应塑件尺寸之差百分比。
S= (D－M)/D×100%
D:模具型腔尺寸 M:塑件尺寸
塑料的流向不同，收缩率也不同，一般流动方向的收缩率小于横向 方向的。如：
监督检查每年一次，三年复评一次。
IEC标准
Internation Electro technical Commission （国际电工委员会标准）
1976年协议： ISO与IEC法律上是独立的组织，IEC负责电工、电子
领域的标准，其它由ISO负责。
工程塑料的主要性能
物理性能 机械性能
电性能 热性能
CTI是指材料表面滴下浓度为0.1% 氯化铵溶液后，能引起材料起痕的 电压。
ISO标准
International Organization for Standardization (国际标准）
ISO 9001是ISO 9000族标准所包括的一组质量管理体系核心 标准之一。
ISO 9001质量标准体系认证特点： ▪ 认证的对象是供方的质量体系 ▪ 认证的依据是质量保证标准 ▪ 认证机构是第三方质量体系评价机构 ▪ 认证获准的标识是注册和发给证书 ▪ 认证时企业自主行为
塑料加入玻纤后强度显著增大。
断裂伸长率
在拉伸试验过程中，试样直至断裂为止，标距伸长的距离百分比， 结果以%表示。
常用工程塑料的断裂伸长率(%)
塑料加入玻纤后断裂伸长率骤降，一般降到2%-5%。
弯曲强度： 是指材料在弯曲负荷作用下破裂
或达到规定挠度时所承受的最大应 力，其结果以MPa表示； 弯曲模量： 又称挠曲模量，材料在弹性极限 内抵抗弯曲变形的能力，单位MPa.
结晶也会使体积进一步减小，所以结晶性材料的收缩率较大。如：
收缩率对产品的设计很重要，尤其是对尺寸精度要求高的产品。材 料收缩的预判可避免产品凹陷和翘曲。
洛氏硬度：D785
以规定直径的钢球压头，先用初载荷压入试样，继而增至主载荷， 然后恢复至初载荷，造成的压痕深度增量作为材料硬度，称为洛氏硬 度。以符号HR表示
HR K e c
e——初载荷增至主载荷再返回初载荷的压痕深度增量（mm） c——常数，0.002mm K——常数，130
工程塑料一般用R、M标尺，不同标尺不能转换，但有对应表。
常用工程塑料的洛氏硬度表 塑料加20%玻纤的洛氏硬度表
机械性能
•拉伸强度
•断裂伸长率
•弯曲强度
•弯曲模量
•冲击强度
拉伸强度：
塑料不同测试标准性能测试
涉及的测试标准
➢ASTM标准 ➢ISO 标准 ➢IEC标准
ASTM标准
American Society of Testing Meterials (美国材料实验协会)标准
ASTM标准分成六种类型：
▪
标准测试方法
▪
标准规范
▪
标准惯例
▪
标准术语
▪
标准指南
▪
标准分类
代号D—石油产品、燃料、塑料
电性能
•相对漏电起痕指数 •体积电阻率
•表面电阻率
•介电强度
•介电常数
相对漏电起痕指数（CTI）
漏电起痕试验就是模拟对绝缘材 料进行的一种破坏性试验，用以测 试和评定在规定的电压下，绝缘体 在电场和含杂质水的作用时的相对 漏电起痕性，适用于电工电子产品， 家用电器，如继电器插座，转换开 关盖等。
机械性能
冲击强度
机械性能
V形缺口剩余宽度： 10.16mm
根据试样的断裂方式，可分为完全断裂（C），部分铰链断裂 （P），不断裂（NB）。
根据材料韧性不 同，选择不同的能 量摆锤，如1J ,2.75J ,5J等。
样条削口机
机械性能
机械性能 常用工程塑料的冲击强度（悬臂梁）
工程塑料加入20%玻纤的冲击强度（悬臂梁）
量的产品，如果原料比重 越小，每公斤原料可以产出更 多的产品。反而，原本比重越大， 产出的产品数量会更少。
物理性能
常见塑料的比重
物理性能
吸水率
标准:ASTM D570 ISO62
物理性能
样品规格：1.圆片：直径50mm,厚度4mm
2.方片：60mm×60mm×1mm 3.条形：76.2mm×25.4mm×3.2mm
