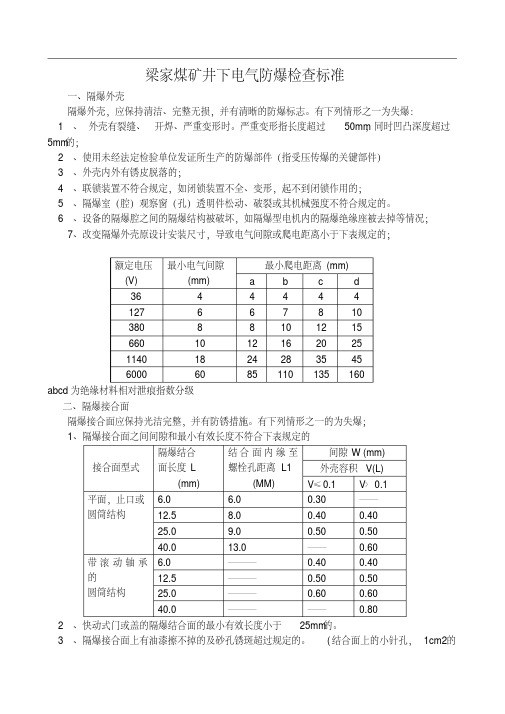

隔爆外壳与隔爆腔
●防爆外壳变形长度不得超过50 mm,
●凹深度不得超过5mm,否则为失爆。整形后低于此规定仍为合格。
●防爆外壳内外不得有锈皮脱落,否则,为失爆。油漆脱落、锈蚀严重为不完好。
●隔爆设备的隔爆腔之间严禁直接贯通,必须保持原设计的防爆性能,否则此设备为失爆。接线柱、
接线座有裂纹,接线座晃动,接线柱跟转均属失爆。
●防爆外壳无开焊,观察窗孔胶封良好,无破损、无裂纹,否则为失爆。透明度差为不完好,观察
窗孔玻璃表面不应有伤痕,伤痕深度小于1mm为不完好,否则为失爆。
●操作手柄与隔爆外壳盖间的闭锁关系正确可靠,闭锁(包括机械和电气两类)不起作用者为失爆。
●接线室(盒)内应保持干净,无杂物和水珠;使用铠装电缆的接线室内允许有少量的油,但应定期
擦干,否则该设备为不完好。
●快动式门或盖打不开者为失爆
进出线嘴
凡不符合下述任一规定者均为失爆。
●接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
●线嘴压紧后应有余量,余量不小于1mm。
●线嘴与密封圈之间密封圈与联通节之间只限安装一个金属圈,不得充填其他杂物(包括再加密封圈
等)
●压叠式线嘴压紧电缆后,其压扁量不准超过电缆直径的10%。
●隔爆腔的空闲接线嘴,应用密封圈及厚度不小于2mm的钢垫板封堵压紧。
●进出线嘴的压紧程度:螺旋线嘴一般用单手正向用力拧不动为合格;压叠式线嘴用单手晃动,喇
叭嘴无明显晃动为合格。
●高压隔爆开关空闲的接线嘴,应用与线嘴法兰厚度、直径相符的钢垫板封堵压紧,其隔爆接合面
的间隙应符合表1的规定。
●螺纹隔爆结构:螺纹精度不低于3级,螺距不小于0.7mm,螺纹接合面的最小啮合扣数为5扣,
当容积大于100 cm3时,最小啮合轴向长度为8mm;当容积不大于100cm3时,最小轴向啮合长度为5mm。对于圆柱形螺纹,螺纹部分至少有8mm长度,并且至少6扣螺纹。
●线嘴应平行压紧,两压紧螺栓入扣差大于5mm,喇叭嘴外部缺损但不影响防爆性能者,属不完好
设备。
密封圈、挡板、金属圈-1
●密封圈植材质须用GB/T6031标准规定的硬度IRHD变化量不超过20%的橡胶制造,否则为失
爆。密封圈分层侧应面向接线腔内,否则为不完好。
●密封圈各部分尺寸应符合以下规定,凡不符合以下任一规定,均为失爆。
①密封圈内径与电缆外径差应小于1 mm,4mm2及以下电缆的密封圈内径不得大于电缆外
径。
②密封圈外径与进线装置内径间隙应符合表2的规定。
③密封圈宽度应大于电缆外径的0.7倍,电缆直径不大于20mm时密封圈非压缩轴向长度最小为20mm,电缆直径大于20mm时密封圈非压缩轴向长度最小为25mm。
④密封圈厚度应大于电缆外径的0.3倍,且必须大于4 mm(70mm2电缆除外)。
●密封圈无破损,刀削后应整齐平滑,不得出现锯齿状,锯齿直径差大于2mm(含2mm)为失爆,小
于2mm为不完好。
●电缆与密封圈之间不得包扎其他物体,否则为失爆。
●四小线的密封圈因缆线被猛力拖拽致使密封圈分层严重外凸达密封圈宽度的1/3者为失爆。
●低压隔爆开关引入铠装电缆时,密封圈应全部套在电缆的铅皮上,否则为失爆。
●挡板厚度应不小于2mm,其直径与进线装置内径间隙应符合表2的规定,否则为失爆。
●金属圈外径与进线装置内径间隙应符合表2的规定,厚度应不小于公称尺寸1mm,否则为失爆。
●螺旋式空闲喇叭嘴的密封圈、挡板、金属圈应依次装入,且都只能装一个,否则为失爆。
紧固件
凡不符合以下条款者为不完好
●紧固用的螺栓、螺母、垫圈等齐全、紧固,无锈蚀。
●同一部位的螺栓、螺母规格应一致,平垫、弹簧垫的规格应与螺栓直径相符合。
●螺母紧固后,螺栓螺纹应露出螺母1~3个螺距,不得在螺母下面加多余的垫圈来减少螺栓的伸出
长度。
●紧固在护圈内的螺栓,其上端平面不得超过护圈高度,并需用专用工具才能松紧。
凡不符合以下条款者为失爆。
●隔爆接合面紧固螺栓要齐全,螺母、透眼螺孔应拧满扣。
●用螺栓紧固不透眼螺孔的部件,紧固后螺孔须留有大于2倍防松垫圈厚度的螺纹余量。螺栓拧人
螺孔长度应不小于螺栓直径,但铸铁、铜、铝件不应小于螺栓直径的1.5倍。不透孔处距内腔的壁厚应不小于螺栓直径的1/3且至少不小于3mm。
●隔爆接合面紧固螺栓应加弹簧垫或背帽(用弹簧垫时其规格应与螺栓一致),其拧紧程度应以压平
弹簧垫圈为合格。螺栓不得松动,不得加原设计结构以外的平垫或其他物品)。
●弹簧垫不得破损,不得失去弹性
接线工艺
●接线螺栓和螺母的螺纹无损伤,无放电痕迹,接线零部件齐全,有卡爪、弹簧垫、背帽等,否则
为不完好。
●接线要整齐,无毛刺,卡爪不压胶皮或其它绝缘物,也不得压或接触屏蔽层,芯线裸露距卡爪不
大于10mm,否则均为不完好。
●接线室内地线长度应以松开线嘴卡兰拉动电缆时,相线被拉松或脱而地线不掉为宜。接地螺栓、
螺母、垫圈不允许涂绝缘物,卡爪(或平垫圈)要镀锌或镀锡,否则为不完好。
●高压电缆间的连接一律采用压接技术,接线柱使用压板接线时,压板凹面一律朝下,否则为不完
好。
●固定设备的接线应符合下列要求:
①设备引入(出)线的终端接头应用线鼻子或过渡接头。
②导线联接牢固可靠,接头温度不得超过导线温度
隔爆腔内导线的电气间隙和爬电距离应符合表3和表4要求,否则为失爆。隔爆电动机斜面接线盒盒盖严禁反装,否则为失爆
●隔爆开关闭锁后,接线板正面的带电螺栓应用绝缘材料封堵隔离带电体,断路器应装设隔离护罩,
否则为不完好。
●隔爆设备和组件应放置平、直、稳。接线后,盖板和转盖一律朝外,便于检修和维护,喇叭嘴严
禁朝上,喇叭嘴电缆出口处应平滑,不得出现死弯,否则均为不完好。
●低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线,或由负荷侧进出线至电源侧接线;磁
力启动器的小喇叭嘴严禁引入引出动力线,否则为失爆。
●煤电钻插销的电源侧应接插座,负荷侧应接插销,如反接为失爆。
●电缆护套(铅皮)伸入器壁长度要符合5mm-15mm的要求,小于5mm为失爆,大于15mm为不完
好,如电缆粗穿不进时,可将伸入器壁部分锉细,但护套与密封圈结合部位不得锉细,否则为失爆。
