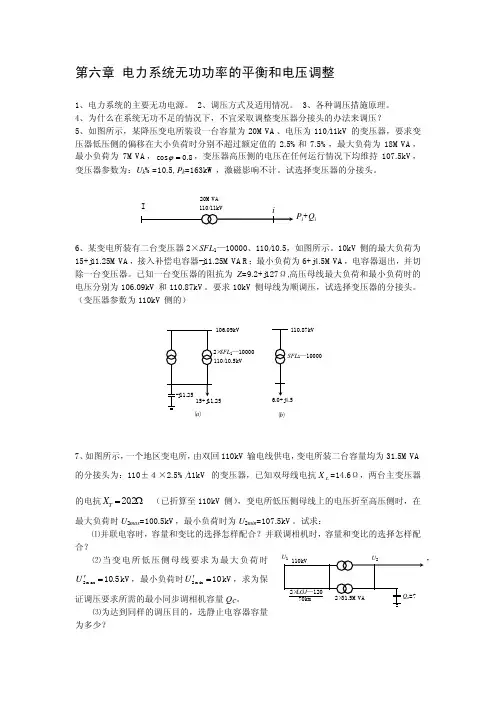

第六章 电力系统无功功率的平衡和电压调整1、电力系统的主要无功电源。
2、调压方式及适用情况。
3、各种调压措施原理。
4、为什么在系统无功不足的情况下，不宜采取调整变压器分接头的办法来调压？5、如图所示，某降压变电所装设一台容量为20MV A 、电压为110/11kV 的变压器，要求变压器低压侧的偏移在大小负荷时分别不超过额定值的2.5%和7.5%，最大负荷为18MV A ，最小负荷为7MV A ，8.0cos =ϕ，变压器高压侧的电压在任何运行情况下均维持107.5kV ，变压器参数为：U k %=10.5, P k =163kW ，激磁影响不计。
试选择变压器的分接头。
6、某变电所装有二台变压器2×SFL 1—10000、110/10.5，如图所示。
10kV 侧的最大负荷为15+j11.25MV A ，接入补偿电容器-j11.25MV AR ；最小负荷为6+j4.5MV A ，电容器退出，并切除一台变压器。
已知一台变压器的阻抗为Z =9.2+j127Ω,高压母线最大负荷和最小负荷时的电压分别为106.09kV 和110.87kV 。
要求10kV 侧母线为顺调压，试选择变压器的分接头。
（变压器参数为110kV 侧的）7、如图所示，一个地区变电所，由双回110kV 输电线供电，变电所装二台容量均为31.5MV A 的分接头为：110±４×2.5%/11kV 的变压器，已知双母线电抗L X =14.6Ω，两台主变压器的电抗Ω=2.20T X （已折算至110kV 侧），变电所低压侧母线上的电压折至高压侧时，在最大负荷时U 2max =100.5kV ，最小负荷时为U 2min =107.5kV 。
试求：⑴并联电容时，容量和变比的选择怎样配合？并联调相机时，容量和变比的选择怎样配合？⑵当变电所低压侧母线要求为最大负荷时5.10max 2=′U kV ，最小负荷时10min 2=′U kV ，求为保证调压要求所需的最小同步调相机容量Q C 。
电力系统分析部分习题答案(参考) 稳态部分第四章复杂电力系统的潮流计算4-1-3解：（1）不考虑非标准变比时：（因为对称，所以只求上三角元素）所以：（2）当考虑非标准变比时，只有变压器两侧的节点的自导纳和这两个节点之间的互导纳有变化。
第五章电力系统的有功功率和频率调整5-1-2解：解得：均未超出发电厂的出力范围，为最优分配方案。
5-1-3解：（1）由耗量特性得到两台发电机的耗量为增率分别为：当负荷为40MW时两台发电机均按下限发电，各承担20MW负荷，相应微增率为因此负荷增加时机组1首先增加负荷，而机组2仍按下限发电，此时综合耗量微增率取决于发电机1。
负荷增加直到时发电机2才增加负荷。
当时此时当负荷大于55MW时才可以按照等耗量为增率准则最优分配负荷。
当负荷为250MW时两台发电机均满发电，此时即按等耗量为增率分配时发电机2就满发，在增加负荷时只有发电机1增加功率，综合耗量微增率仍表现为发电机1的耗量微增率。
时此时所以时按最优分配，综合特性为：得：（2）当负荷为150时按最优分配，代入综合特性为（3）最优分配时解得：平均分配时节省的燃料费用为：5-2-1解：（a）（b）5-2-2解：因为PG3满载，所以只有PG1和PG2能够参加调频（1）（此时PG1和PG2均未满载）（2）此时PG1已经超载，所以应该以发电机2和负荷的调节特性计算频率。
5-2-5解：所以设联络线的功率为Pab，则有解得：Pab=-230.77MW5-2-8解：第六章电力系统无功功率和电压调整6-2-3 思路见P230 6-36-3-2 注意升压变，符号的变化6-3-3 有一台降压变压器，其归算到高压侧的参数为，低压侧的最大、最小负荷表示于图中，高压侧电压波动范围是106.7～113.3kV，如果负荷允许的电压波动范围是6～6.6kV,是否可以选择变压器的分接头以满足电压水平的要求？若可以，试选择之。
若不能，试说明原因。
解：选择110-2×2.5%的分接头校验：最大负荷时：最小负荷时：求电压偏移：所以不能选出合适的变压器分接头满足调压要求6-3-8三串电容器组成，每串串3个，所以6-3-10：解：（1）选用调相机时：最大负荷时：即：最小负荷时解得：k=10.3312 高压侧电压=k*11=113.64kV 所以选择110+2.5%的抽头 k=10.25计算容量（2）当选用电容器时：依据最小负荷时选取变压器的抽头：k=10.75,所以选择电容器的容量为6-3-13：解：设补偿容量为则通过变压器的功率为：所以：所以6-3-17解：依题意，变电所的低压侧要求常调压。
