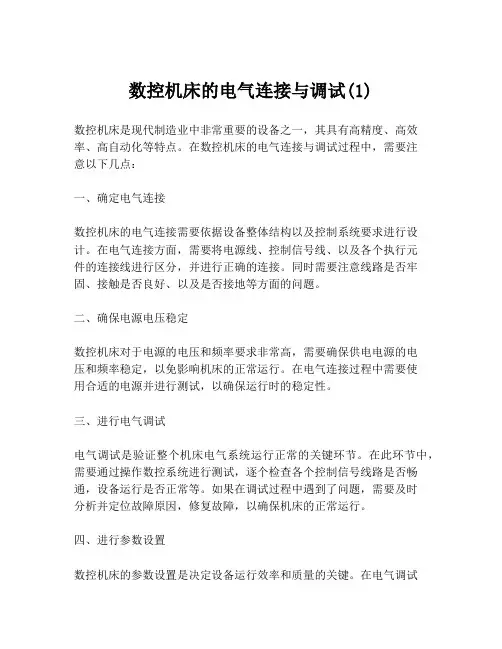

数控机床的电气连接与调试(1)
数控机床是现代制造业中非常重要的设备之一，其具有高精度、高效率、高自动化等特点。
在数控机床的电气连接与调试过程中，需要注
意以下几点：
一、确定电气连接
数控机床的电气连接需要依据设备整体结构以及控制系统要求进行设计。
在电气连接方面，需要将电源线、控制信号线、以及各个执行元
件的连接线进行区分，并进行正确的连接。
同时需要注意线路是否牢固、接触是否良好、以及是否接地等方面的问题。
二、确保电源电压稳定
数控机床对于电源的电压和频率要求非常高，需要确保供电电源的电
压和频率稳定，以免影响机床的正常运行。
在电气连接过程中需要使
用合适的电源并进行测试，以确保运行时的稳定性。
三、进行电气调试
电气调试是验证整个机床电气系统运行正常的关键环节。
在此环节中，需要通过操作数控系统进行测试，逐个检查各个控制信号线路是否畅通，设备运行是否正常等。
如果在调试过程中遇到了问题，需要及时
分析并定位故障原因，修复故障，以确保机床的正常运行。
四、进行参数设置
数控机床的参数设置是决定设备运行效率和质量的关键。
在电气调试
过程中，需要对数控机床进行合适的参数设置，包括速度、加工参数、刀具半径、坐标系等方面的设置。
这样才能确保数控机床能够高效、
精准地完成加工任务。
综上，数控机床的电气连接和调试需要经过仔细的设计和测试，以确
保设备的高效稳定运行。
只有掌握了正确的电气连接和调试方法，才
能使数控机床发挥其优异的性能。
数控机床的电气控制系统设计在设计数控机床电气控制系统时，首先要明确设计目标。
通常情况下，设计目标包括以下几个方面：高精度：提高数控机床的加工精度是首要任务。
电气控制系统作为机床的核心部分，对于提高机床精度起着至关重要的作用。
高效率：通过优化电气控制系统，提高机床的加工效率，从而缩短加工周期，提高产能。
易维护：考虑到后期维护和保养的问题，设计方案应使得电气控制系统易于更换和维修。
数控机床电气控制系统的组成部分主要包括以下几部分：主电路：包括电源、电动机、导轨等硬件设施，为整个系统提供动力。
控制电路：包括各种传感器、控制器、执行器等，用于监测和控制主电路的工作状态。
传感器：用于实时监测机床的工作状态，将信号反馈给控制电路。
操作显示屏：用于显示机床的工作状态和加工信息，同时也支持人工输入操作。
数控机床电气控制系统的设计步骤和方法如下：根据设计目标确定系统的基本架构，包括主电路和控制电路的布局。
根据设计要求选择合适的传感器和执行器，并布置在系统中。
依据系统的工作原理和性能要求，设计控制算法和程序，实现高精度和高效率的加工。
考虑到安全性，进行线路的优化和安全防护措施的设计。
数控机床电气控制系统的优化措施可以从以下几个方面进行：采用先进的控制算法：采用现代控制理论和方法，如模糊控制、神经网络控制等，以提高系统的动态性能和稳态精度。
提升智能化程度：通过引入人工智能和机器学习等技术，实现系统的自主决策和优化调整，提高生产效率。
增强抗干扰能力：针对恶劣工作环境和电磁干扰等问题，采取有效的电磁兼容设计和滤波抗干扰措施，以保证系统的稳定运行。
模块化和标准化设计：实现模块化设计和标准化元器件，便于系统的维护和升级，降低成本。
某汽车制造企业采用数控机床进行零部件的加工。
为了提高生产效率和降低成本，该企业决定对数控机床电气控制系统进行升级改造。
经过调研和分析，设计师团队采用了先进的模块化设计方案，使得系统更易于维护和扩展。
数控机床电气控制系统调试的方法数控机床电气控制系统调试方法包含了机床正常运行和各项功能测试。
在进行这些测试之前，需要首先了解数控机床电气控制系统的基本功能及结构，然后再参考具体的调试手册。
数控机床电气控制系统主要由数控装置、电气控制柜以及外围设备组成，其中数控装置是数控机床的核心部件，负责控制机床的各项运动。
因此，在进行数控机床调试的时候，需要将其与电气控制柜进行配合。
以下是数控机床电气控制系统调试方法的具体步骤：第一步：检查设备在进行调试之前，需要仔细检查各项设备，保证其符合要求、工作正常。
这些设备包括数控装置、电气控制柜以及机床本体等。
在检查设备的时候，要特别注意电气管路、电缆以及电气连接是否正确。
另外，还需要检查液压、气动及机械部分是否正常。
第二步：检查程序在进行数控机床调试之前，需要首先将程序进行检查，保证程序无误并可以正常运行。
程序检查需要针对具体的机床类型进行，但通常都需要检查主轴、进给、径向及轴向运动的参数是否正确。
此外，还需要对程序的每个部分进行精细的检查，尽量减少因程序错误引起的损失。
第三步：校准系统在进行数控机床调试之前，需要对数控系统进行校准。
校准主要是针对数控系统中的各类参数进行调整，以保证机床的精度和稳定性。
其中，数控系统的参数包括回零点、误差补偿、运动控制模式、加工模式等。
通过校准可以使调试后的机床具有更高的准确性。
第四步：进行试运行在完成前面的步骤之后，可以进行数控机床的初步试运行。
这一步需要根据不同的机床类型进行不同的操作。
一般来说，试运行主要包括工件的夹持、机床的自检、加工过程的模拟等步骤。
第五步：功能测试在完成初步试运行之后，需要对机床的各项功能进行测试。
这些测试包括进给速度、主轴转速、工件尺寸精度、表面质量、工艺加工能力等。
通过这些测试可以判定机床是否符合要求，并进行必要的调整和优化。
在进行数控机床电气控制系统调试的过程中，需要注意的是必须根据具体的机床类型进行操作，并且需要在专业人员的指导下进行。
数控机床的电气控制系统设计一、本文概述《数控机床的电气控制系统设计》这篇文章主要探讨了数控机床电气控制系统的基本设计原理、实现方法及其在实际应用中的优化策略。
数控机床作为现代制造业的核心设备，其电气控制系统的设计直接关系到机床的性能、稳定性和加工精度。
因此，对数控机床电气控制系统的深入研究与设计优化，对于提升机床的整体性能、提高生产效率以及降低运行成本具有重要意义。
本文将首先介绍数控机床电气控制系统的基本组成和工作原理，包括数控系统、伺服驱动系统、传感器与检测装置等关键组成部分的功能与特点。
随后，文章将重点分析电气控制系统的设计要点，包括硬件设计、软件设计、控制算法选择等方面，以及如何根据机床的具体需求和加工要求来进行合理的系统设计。
本文还将探讨电气控制系统设计中的关键技术问题，如抗干扰设计、故障诊断与处理、系统可靠性保障等，并介绍相应的解决方案和策略。
文章将总结数控机床电气控制系统设计的发展趋势和未来挑战，为相关领域的研究与实践提供参考和借鉴。
通过本文的阅读，读者可以全面了解数控机床电气控制系统的设计原理与实践方法，掌握关键技术的实现与应用，为数控机床的设计、制造和维护提供有力支持。
二、数控机床电气控制系统概述数控机床的电气控制系统是数控机床的重要组成部分，负责实现机床的运动控制、加工过程监控、故障诊断与保护等功能。
电气控制系统的设计直接关系到数控机床的性能、稳定性和加工精度。
随着科技的发展，数控机床电气控制系统也在不断进化，从早期的简单电路控制，发展到现在的基于微处理器、PLC（可编程逻辑控制器）以及CNC（计算机数控）系统的复杂控制。
数控机床电气控制系统主要由电源电路、输入/输出电路、控制核心、驱动电路、传感器电路以及安全保护电路等部分组成。
其中，控制核心通常使用CNC装置，它能够解析编程好的加工指令，转化为对机床运动的精确控制信号。
驱动电路则负责将控制信号放大，以驱动电动机等执行机构实现所需的运动。
数控机床的电气连接与调试(一)数控机床的电气连接与调试随着制造业的发展，数控机床已经成为了现代制造业不可或缺的一部分。
为了确保数控机床正常运转，电气连接与调试显得尤为重要。
下面，我们将重点讲述数控机床的电气连接与调试。
一、电气连接（1）电源接线首先，我们需要将电源接线正确连接。
一般情况下，数控机床使用三相交流电源，需要注意的是电源接线一定要符合国家电气安全标准，否则会导致机床损坏或电击等危险。
（2）机床内部电气连接当电源接线完成后，我们需要将机床内部的电气部件进行正确的连接。
具体来说，我们需要将导电件、保险丝、接线端子等进行正确的接线，确保机床能够正常运行。
（3）信号线连接为了确保机床的正常操作，各种传感器需要与主控系统进行连通。
这需要正确连接信号线。
信号线连接的过程中需要注意，不同的传感器和主控系统之间所用的信号线种类和线序可能存在不同。
二、调试电气连接完成后，我们需要对数控机床进行调试。
调试的过程中，我们需要注意以下几点。
（1）断电操作在进行调试之前，我们需要将机床断电操作，确保人身安全以及机床不会因为错误操作而被损坏。
（2）检查电气连接在进行调试之前，我们需要将机床的电气连接进行检查。
主要检查主控系统和传感器之间的连接以及各个导线、保险丝等是否齐全。
（3）调试控制器程序我们需要将控制器程序进行调试，确保机床能够正常运作。
具体来说，我们需要进行手动操作，再通过坐标轴移动模式的测试，确保控制器程序的正确性。
（4）检查各个轴是否运行正常在进行机床轴运行测试时，我们需要注意各种输入输出信号的正确性，针对不同的轴进行正确的检测，并进行坐标系、距离补偿等的校准。
总结：电气连接与调试是数控机床的重要一环。
只有严格按照规范进行电气连接并正确进行调试，才能确保机床的正常运作。
在电气连接与调试过程中，我们需要注意的事项很多，需要保持细心、认真的工作态度，以确保制造的产品能够达到高品质、高效率的标准。
机床电气控制线路基本环节概述机床电气控制线路是机床系统中的重要组成部分，它负责控制机床的各个运动部分，以实现各种加工操作。
本文将介绍机床电气控制线路的基本环节，包括电源输入、电气元件、控制器和传感器等内容。
电源输入机床电气控制线路的第一个环节是电源输入。
机床通常使用三相交流电作为电源。
三相电源具有稳定的电压和较低的失真，能够提供足够的电能以满足机床的工作需求。
在机床电气控制线路中，通常采用三相电源输入方式，以保证机床系统的稳定性和可靠性。
在机床电气控制线路中，常见的电气元件包括接触器、继电器、断路器、变压器和开关等。
这些电气元件用于控制机床的开关动作和电路的连接与断开，保证机床系统的正常运行。
接触器接触器是一种电磁开关，广泛应用于机床电气控制线路中。
接触器能够实现远距离的控制，具有较高的容量和可靠性。
在机床电气控制线路中，接触器常用于控制机床的电动机启停和正反转等动作。
继电器继电器是一种电气装置，用于在电路中实现信号的接通和断开。
继电器能够将小电流信号转化为大电流信号，以控制机床系统的各个动作部分。
在机床电气控制线路中，继电器常用于控制机床的多路切换和信号转换等操作。
断路器是一种保护设备，它能够在电路中检测到过载电流和短路故障时自动断开电源。
断路器能够有效保护机床电气控制线路和设备免受电流过载和短路故障的损害，并提供重要的安全保护。
变压器变压器是一种电气设备，它能够将交流电能转换为不同电压级别的电能。
在机床电气控制线路中，变压器常用于调整电路中的电压和电流，以满足不同电器设备的工作要求。
开关开关是机床电气控制线路中最基本的元件之一，用于控制电路的通断。
开关的种类繁多，常见的有单档开关、双档开关、限位开关和按钮开关等。
开关能够实现机床系统的手动和自动控制，是机床电气控制线路中的核心组件之一。
控制器是机床电气控制线路中负责控制和调节机床工作状态的重要组成部分。
控制器通常由微处理器、存储器、输入输出接口和控制算法等部分组成。
