If you can read this Click on the icon to choose a picture orReset the slide .To Reset: Right click on the slide thumbnail and select ‘reset slide’ or choose the ‘Reset’ button on the ‘Home’ ribbon (next to the font choice box)If you can read this Click on the icon to choose a picture orReset the slide .To Reset: Right click on the slide thumbnail and select ‘reset slide’ or choose the ‘Reset’ button on the ‘Home’ ribbon (next to the font choice box)燃气电厂集中供冷供热解决方案目录•燃气轮机进气冷却技术（GTIAC）•燃气电厂集中供冷解决方案•燃气电厂集中供热解决方案•案例分享2Johnson Controls江森自控_燃气电厂灵活性运行解决方案•燃气轮机进气冷却解决方案：通过冷却进口空气，使燃气轮机出力达到 ISO 设计工况，提升电厂发电能力，降低燃气轮机热耗率。

•燃气电厂集中供冷解决方案：采用电厂蒸汽驱动制冷机组，提供区域供冷，增加售冷收益，提升燃气电厂热电比。

•燃气电厂集中供暖解决方案：采用电厂蒸汽驱动热泵机组，提供集中供热，增加售热收益，提升燃气电厂热电比。

5Johnson Controls7Johnson Controls燃气轮机进气冷却系统余热锅炉储能罐燃气透平Transformer空气过滤房电驱制冷蒸汽驱动制冷燃气轮机变压器制冷系统燃气轮机出力随大气温度的变化燃气轮机发电量随季节的变化关系无进气冷却蒸发冷却GTIAC(6℃)GTIAC(6℃)净发电量8Johnson Controls9Johnson Controls燃气轮机进气冷却对电厂运行的影响热耗率：随气温降低而降低发电量：随气温降低而升高38℃15℃10Johnson Controls江森自控 GTIAC 系列产品YORK® YK 制冷机YORK® CYK 机组全球业务燃汽轮机进气冷却业务YORK® 吸收式机组YCP-2020 系统第一个GTIAC 应用1980年代应用于美国持续创新优化的解决方案世界首例集装箱式GTIAC 制冷系统电驱制冷方案蒸汽制冷方案YORK® 汽轮机驱动型机组江森自控燃气轮机进气冷却_YCP 2020 系统YORK® YCP 2020: 针对GTIAC 专业设计的集成化制冷系统运行灵活•适用工况范围广，制冷量配置灵活。

•基于GTIAC 应用专业设计制造。

投资收益最大化•集成化设计节省设计时间、节省运输、安装及调试费用。

•系统集成控制实现制冷系统的高效运行。

卓越品质•20年设计寿命，室外安装运行。

•高品质的供应链管理。

结构紧凑•占地面积小（节省占地 30%）。

•冷量密度高。

11Johnson Controls13Johnson Controls江森自控蒸汽制冷解决方案YORK® 吸收式机组YORK® 汽轮机驱动型机组蒸汽梯级利用组合制冷方案+低压蒸汽驱动2barg-8barg中高压蒸汽驱动6barg- 40barg中高压蒸汽驱动10barg-40barg14Johnson ControlsYORK® 蒸汽双效溴化锂吸收式冷水机组☐ 节能高效 —— 一级能效，行业领先☐ 稳定可靠 —— 工业级设计标准，满足长期重载荷运行☐ 结构紧凑 —— 占地面积小，节省空间☐ 值得信赖 —— 扎根中国，立足长远节能高效稳定可靠结构紧凑值得信赖YORK® 蒸汽双效溴化锂吸收式冷水机组_核心技术专利并联流程设计 ：•溶液循环远离结晶区域，消除结晶隐患；高温发生器压力低，运行安全可靠。

高效换热器•采用高效板式溶液热交换器，增设低温凝水及冷剂水板式热交换器(高效型机组适用)，充分回收利用机组循环过程中的余热，节能降耗。

模块化设计•布局紧凑，整体运输，无需现场组装，气密性保障程度高。

智能控制系统•原装进口PLC控制器及大屏幕液晶显示屏(10.4英寸)，反应灵敏，控制精度高。

15Johnson ControlsYORK® 汽轮机驱动型离心式冷水机组（YST）产品特点：•汽轮机+制冷机+凝汽器一体化设计•机组控制中心集成控制高度自动化•快速启停，高效可靠性能指标：•驱动蒸汽压力范围：0.4MPa ~ 4MPa•制冷量范围：700RT~ 3000RT•冷冻水出水温度范围：-6.6℃~ 21℃•优异的全年综合运行效率（IPLV=2.0）16Johnson Controls17Johnson ControlsYORK® 蒸汽梯级利用组合式制冷方案蒸汽梯级利用：汽轮机驱动型离心式机组 + 蒸汽驱动型吸收式制冷机组 核心价值蒸汽梯度利用：高温、高压蒸汽驱动汽轮机 (1.2MPa@300℃)，汽轮机排汽（0.4MPa.A ）驱动溴化锂吸收式制冷机，凝水返回热力系统。

高效节能： 系统制冷效率超过 1.72（部分负荷制冷效率达 1.89）。

经济收益： 7000RT 组合式制冷系统和传统蒸汽驱动吸收式机组相比（制冷效率 1.4），蒸汽利用效率提高 24%，机组年运行能耗费用节省 664 万元。

18Johnson Controls100% 6.2%93.8%制冷效率 COP= 6.07制冷量= 1500 RT 38%134%制冷量: 7000 RT 制冷效率COP:1.72蒸汽耗量:18.6 T/H制冷效率 COP= 1.43制冷量 = 5500 RT1.2MPa/300℃0.4MPa 100% 系统负荷 （7000RT ）：离心式冷水机组 + 吸收式冷水机组蒸汽梯级利用：汽轮机驱动型离心式机组 + 吸收式机组离心机组汽轮机0.4MPa19Johnson Controls100%100%140%制冷量: 7000 RT 制冷效率COP:1.4蒸汽耗量:23.9 T/H制冷效率 COP= 1.4制冷量 = 7000 RT 1.2MPa/300℃0.8MPa100% 系统负荷 （7000RT ）：吸收式冷水机组减温减压常规蒸汽驱动制冷方案：溴化锂吸收式冷水机组20Johnson Controls蒸汽梯级利用制冷方案 vs 传统蒸汽驱动吸收机方案降低24%减少28%减少41%提高23%提高35%江森自控蒸汽梯级利用组合式制冷方案客户价值：•通过燃气轮机进气冷却使其出力达到 ISO设计工况，增加发电收益。

•利用蒸汽管网输送蒸汽至区域能源站，提供区域供冷，提升电厂热电比。

•蒸汽驱动梯级利用制冷方案，提高能源利用效率，降低制冷设备运行能耗。

系统特点：•方案成熟，可靠，安全。

•充分满足不同工况下的冷负荷需求。

•直接利用高压蒸汽制冷，实现蒸汽能量梯级利用，系统效率最优化。

•优化系统参数，实现最优冷源配比。

21Johnson Controls燃气联合循环电厂烟气热回收集中供热解决方案Gas Turbine: 350MW 改造前：Steam Turbine:158MW23Johnson Controls燃气联合循环电厂烟气热回收集中供热解决方案改造后：24Johnson Controls26Johnson Controls 案例分享：LSU 分布式能源站（GTIAC+集中供冷）27Johnson Controls余热锅炉燃机进气冷却发电机室外空气排烟驱动蒸汽燃气轮机大学园区空调供冷管道助燃冷冻水供水凝水YORK 汽机驱动型冷水机组_YST路易斯安那州立大学（LSU ） 燃气轮机集中冷站项目冷冻水回水28Johnson ControlsGas Turbine ：GE LM2000进气冷却换热段LSU 大学分布式能源站_ 燃气轮机进气冷却29Johnson ControlsNYU 燃气轮机进气冷却_ Solar 2*Taurus 60,HRSG30Johnson ControlsNYU 燃气轮机进气冷却_ Solar 2*Taurus 60,HRSG31Johnson ControlsYORK University 燃气轮机进气冷却: Solar 2*Taurus 60典型案例分享唐山华润热电厂（350MW机组）余热回收集中供暖改造约克蒸汽驱动YDST 离心式热泵热电厂余热回收集中供暖项目介绍32案例分享—— 热电厂余热回收集中供暖唐山华润电厂2台350MW超临界热电联产机组于2014年年底投产发电。

该项目采用 2 台约克蒸汽驱动型 YDST离心式热泵（单套热泵系统制热量64MW（热泵制热量26.5MW，热泵排汽制热量37.5MW）。

从22℃电厂冷却水中提取热量，将一次热网水加热至64.3℃。

本项目实施后，可回收电厂循环水冷凝热约42MW，相当于增加了84万m2的供暖面积。

33Johnson Controls34Johnson Controls热泵出水73℃案例分享 —— 热电厂余热回收集中供暖热网供水 64.3℃冷却水 18℃冷却水22℃热泵出水 59℃热泵出水 55℃约克 YDST 离心式热泵性能参数:案例分享 ——热电厂余热回收集中供暖机组类型工况制热量轴功率制热效率蒸发器冷凝器MW MW进出水温度℃进出水温度℃YDST主设计工况26.5 5.6 4.7422℃/18.5℃55℃/64.3℃YDST 单台热泵回收余热回收量为 21 MW，增加供暖面积 42 万平米。

本项目2台YDST热泵系统，年供暖期（4个月）可实现节约标煤 1.48万吨，减少二氧化碳排放 3.9万吨，二氧化硫 126 吨，氮氧化合物 110 吨。

35Johnson Controls。

合集下载

集中供热与水源热泵制冷供暖方案比较 2

集中供热与水源热泵制冷供暖方案比较 2

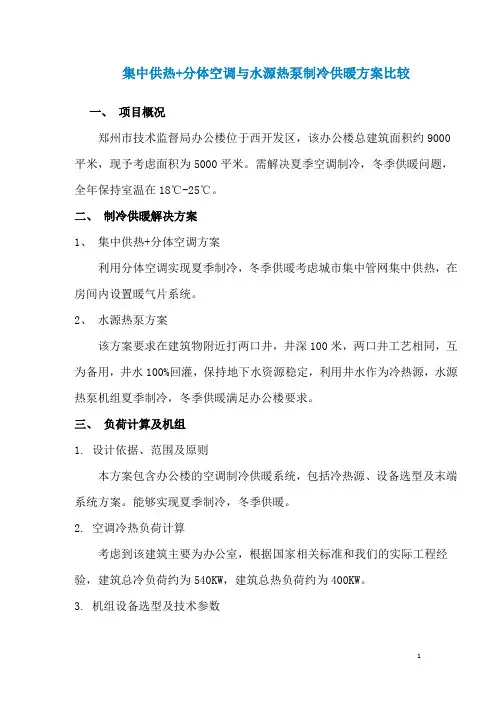

集中供热+分体空调与水源热泵制冷供暖方案比较一、项目概况郑州市技术监督局办公楼位于西开发区，该办公楼总建筑面积约9000平米，现予考虑面积为5000平米。
